构造钢筋 锚固长度

钢筋的锚固长度

为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。

“锚固长度”应成为钢筋工的第一概念。

锚固长度是图集中的固定值。在《平法》各本图集中均有列表。

锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。

当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE

加15d直角钩。

纵向受拉钢筋的绑扎搭接长度

纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

在任何情况下搭接长度不得小于300mm。

搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。

受力钢筋的混凝土保护层最小厚度

前提条件是混凝土结构的环境类别。

保护层厚度在图纸的结构说明页中均有详细规定。

一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。

保护层问题

通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。

钢筋的锚固长度计算方法

钢筋的锚固长度怎么确定？钢筋的锚固长度是什么？详细介绍下钢筋的锚固长度计算方法。

一、钢筋的锚固长度是什么？

钢筋的锚固长度，是指各种构件相互交接处彼此的钢筋应互相锚固的长度。

（钢筋工程）

二、钢筋的锚固长度计算方法

设计图有明确规定的，钢筋的锚固长度按图计算；当设计无具体要求时，则按《混凝土结构设计规范》的规定计算。

GB50010—2002规范规定：

1、受拉钢筋的锚固长度

受拉钢筋的锚固长度应按下列公式计算：

普通钢筋La=a(fy/ft)d

预应力钢筋La=a(fpy/ft)d

式中fyfpy—普通钢筋、预应力钢筋的抗拉强度设计值；

ft—混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时，按C40取值；

d—钢筋直径；a—钢筋的外形系数(光面钢筋a取0.16，带肋钢筋a取0.14)。

（钢筋工程） 注：当符合下列条件时，计算的锚固长度应进行修正：

（1）当HRB335、HRB400及RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时，其锚固长度可应乘以修正系数0.8；

（2）当HRB335、HRB400及RRB400级的环氧树脂涂层钢筋，其锚固长度应乘以修正系数1.25；

（3）当HRB335、HRB400及RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1；

（4）经上述修正后的锚固长度不应小于按公式计算锚固长度的0.7倍，且不应小于250mm；

（5）纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。

2、纵向受拉钢筋的抗震锚固长度LaE应按下列公式计算：

一、二级抗震等级：LaE=1.15La

三级抗震等级：LaE=1.05La

四级抗震等级：LaE=La

3、圈梁、构造柱钢筋锚固长度

圈梁、构造柱钢筋锚固长度应按《建筑抗震结构详图》GJBT—465，97G329(三)(四)有关规定执行。

（钢筋工程）

砖基础中有地圈梁的，构造柱的钢筋要锚入地圈梁弯折90°平段250mm长；无地圈梁的，构造柱底标高应低于室外地面以下500mm。砌砖基础先退后进。

的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。

1.2纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。

1.3圈梁的宽度易与墙厚相同，当墙厚大于等于240毫米时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180毫米。

1.4圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。

2构造柱的构造

2.1构造柱应与圈梁连接，构造柱的纵筋应穿过圈梁，保证构造柱的纵筋上下贯通。隔层设置圈梁的房屋，应在无圈梁的楼层设置配筋砖带。仅在外墙四角设置构造柱时，在外墙上应伸过一个开间，其它情况应在外纵墙和相应横墙上拉通，其截面高度不应小于四皮砖，砂浆强度不应低于M5级。

2.2构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔500毫米，设2φ6拉结钢筋，每边伸入墙内不小于1米或伸至洞口边。

2.3构造柱的最小截面可采用240×180毫米，房屋四角的构造柱可适当加大截面尺寸，施工时应先砌墙后浇柱，构造柱的混凝土强度等级不宜低于C15,钢筋级别一般为1级钢，混凝土保护层厚度为20毫米，并不得小于15毫米，也不宜大于25毫米。纵向钢筋应采用4φ12，箍筋间距不宜大于250mm，且在柱上、下端宜适当加密；7度时超过6层，8度时超过5层，9度时构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm。圈梁和构造柱的交接处，圈梁钢筋应放在构造柱钢筋的内侧，即把构造柱当作圈梁的支座，这样对结构有利。

2.4构造柱可不单独设置基础，但应伸入地下500毫米，宜在柱根设置120毫米厚的混凝土座，将柱的竖向钢筋锚固在该座内，这样有利于抗震，方便施工。当有基础圈梁时，可将构造柱竖向钢筋锚固在低于室外地面下50毫米的基础圈梁内。若遇基础圈梁高于室外地面（室内、外高差较大），仍应将构造柱伸入室外地面下500毫米，在柱根设置120毫米厚的混凝土座。当墙体附有管沟时，构造柱埋置深度应大于沟的深度。

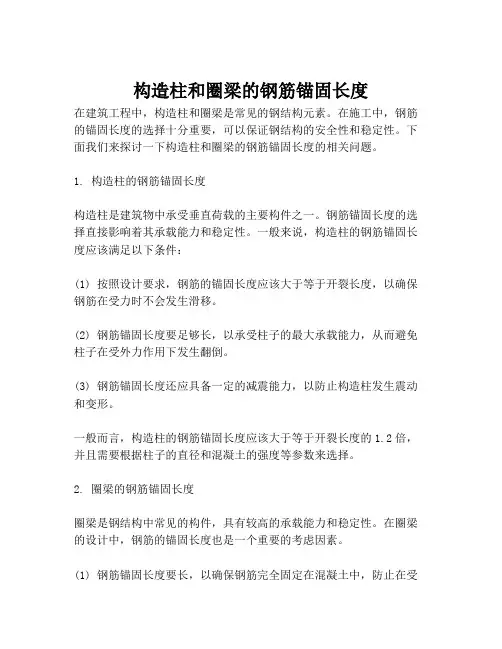

构造柱和圈梁的钢筋锚固长度

在建筑工程中，构造柱和圈梁是常见的钢结构元素。在施工中，钢筋的锚固长度的选择十分重要，可以保证钢结构的安全性和稳定性。下面我们来探讨一下构造柱和圈梁的钢筋锚固长度的相关问题。

1. 构造柱的钢筋锚固长度

构造柱是建筑物中承受垂直荷载的主要构件之一。钢筋锚固长度的选择直接影响着其承载能力和稳定性。一般来说，构造柱的钢筋锚固长度应该满足以下条件：

(1) 按照设计要求，钢筋的锚固长度应该大于等于开裂长度，以确保钢筋在受力时不会发生滑移。

(2) 钢筋锚固长度要足够长，以承受柱子的最大承载能力，从而避免柱子在受外力作用下发生翻倒。

(3) 钢筋锚固长度还应具备一定的减震能力，以防止构造柱发生震动和变形。

一般而言，构造柱的钢筋锚固长度应该大于等于开裂长度的1.2倍，并且需要根据柱子的直径和混凝土的强度等参数来选择。

2. 圈梁的钢筋锚固长度

圈梁是钢结构中常见的构件，具有较高的承载能力和稳定性。在圈梁的设计中，钢筋的锚固长度也是一个重要的考虑因素。

(1) 钢筋锚固长度要长，以确保钢筋完全固定在混凝土中，防止在受外力作用下发生滑移或脱落。

(2) 钢筋锚固长度还应考虑到圈梁的设备负载和使用强度等参数，以确保圈梁具有较高的承载能力和稳定性。

(3) 圈梁的钢筋锚固长度也可以通过试验和模拟计算等方式确定，以确保其具有较高的安全性和经济性。

总的来说，钢筋的锚固长度对于构造柱和圈梁等钢结构元素的承载能力和稳定性有着重要的影响。在实际施工中，需要根据具体的设计要求和实际情况来选择合适的锚固长度，以确保钢结构的安全性和稳定性。同时，施工过程中需要严格按照设计要求进行操作，避免出现不当施工造成的质量问题。
