汽车维修检测中的四轮定位仪的应用研究

ＶＡ　一曩ｊ【技术研发】　

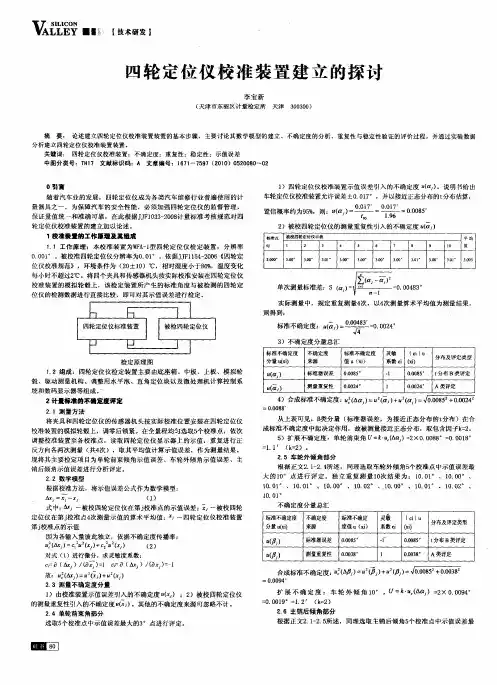

四轮定位仪校准装置建立的探讨　

李宝新　

（天津市东丽区计量检定所天津３００３００）　

摘要：　论述建立四轮定位仪校准装置装置的基本步骤，主要讨论其数学模型的建立、不确定度的分析、重复性与稳定性验证的评价过程，并通过实验数据　分析建立四轮定位仪校准装置装置。　

关键词：　四轮定位仪校准装置；不确定度；重复性：稳定性；示值误差　中图分类号：ＴＨ１７文献标识码：Ａ文章编号：１６７１－－７５９７（２０１０）０５２００８０－－０２　

０丐ｌ言　

随着汽车业的发展，四轮定位仪成为各类汽车维修行业普遍使用的计　

量器具之一，为保障汽车的安全性能，必须加强四轮定位仪的监督管理，　

保证量值统一和准确可靠，在此根据Ｊ＿『Ｆ１０３３—２００８计量标准考核规范对四　

轮定位仪校准装置的建立加以论述。　

１校准装置的工作原理曩其组成　

１．１工作原理：本校准装置为ｗＦＡ—ｌ型四轮定位仪检定装置，分辨率　

０．００１。。被校准四轮定位仪分辨率为０．０１。。依据ＪＪＦ１１５４－２００６《四轮定　

位仪校准规范》，环境条件为（２０±１０）℃，相对湿度小于８０％，温度变化　

每小时不超过２℃。将四个夹具和传感器机头按实际校准安装在四轮定位仪　

校准装置的模拟轮毂上，该检定装置所产生的标准角度与被检测的四轮定　

位仪的检测数据进行直接比较，即可对其示值误差进行检定。　

检定原理图　

１．２组成：四轮定位仪检定装置主要由底座箱、中板、上板、模拟轮　

毂、驱动测量机构、调整用水平泡、直角定位块以及微处理机计算控制系　

统和数码显示器等组成。　

２计量标准的不确定度评定　

２．１测量方法　

将夹具和四轮定位仪的传感器机头按实际校准位置安装在四轮定位仪　

校准装置的模拟轮毂上，调零后锁紧。在全量程均匀选取５个校准点，依次　

调整校准装置至各校准点，读取四轮定位仪显示器上的示值，重复进行正　反方向各两次测量（共４次），取其平均值计算示值误差，作为测量结果　

现将其主要检定项目为单轮前束倾角示值误差、车轮外倾角示值误差、主　

・使用一维修・　

汽车四轮定位分析及检测　

河北师范大学职业技术学院尤明福刁哲军邢世凯　

【Ａｂｓｔｒａｃｔｌ　Ｗｉｔｈ　ｔｈｅ　ｆｕｌｌ　ｗｈｅｅｌ　ａｌｉｇｎｍｅｎｔ　ｍｅｔｈｏｄ　ａｎｄ　ｃｏｍｐｕｔｅｒ—ａｉｄｅｄ　ｆｏｕｒ－ｗｈｅｅｌ　ａｌｉｇｎｍｅｎｔ　ｉｎｓｔｒｕｍｅｎｔｓ，ｖｅｈｉ．　

ｄｅ　ａｌｉｇｎｍｅｎｔ　ｐａｒａｍｅｔｅｒｓ　ｃａｎ　ｂｅ　ｍｅ￣ｕｒｅｄ　ｐｒｅｃｉｏｕｓｌｙ　ｔｏ　ｅｎｓｕｌ＇ｅ　ｖｅｈｉｃｌｅｓ　ｔｏ　ｏｐｅｒａｔｅ　ｕｎｄｅｒ　ｔｈｅ　ｄｅｓｉｇｎｅｄ　ｃｏｎｄｉｔｉｏｎ．Ｅｆ－　ｆｅｃｔｓ　ｏｆ　ａｌｉｇｎｍｅｎｔ　ｐａｒａｍｅｔｅｒｓ　ｏｎ　ｖｅｈｉｃｌｅ　ｈａｎｄｌｉｎｇ　ｓｔａｂｉｌｉｔｙ　ａｎｄ　ｔｉｒｅ　ｗｅａｌＦ　ａｌ３ｆ－ｄｅｓｃｒｉｂｅｄ．Ａｄｖａｎｔａｇｅｓ　ｏｆ　ｔｈｅ　ｆｏｕｒ－ｗｈｅｅｌ　

ａｌｉｇｎｍｅｎｔ　ａｒｅ　ｉｎｔｒｏｄｕｃｅｄ　ｔｏｏ　【摘要】采用完全四轮定位方法和电脑四轮定位仪可使车辆定位参数得到最佳的测量，从而使车辆保证原设计　功能　阐述了定位参数对转向操纵的稳定性、转向控制及轮胎磨损的影Ⅱ向。另外，介绍了四轮定位的优点　

Ｔｏｐｉｃ　ｗｏｒｄｓ：Ｗｈｅｅｌ　ａｌ　ｎｍｅｎｔ，Ｓｅｌｅｃｔｉｏｎ　ｏｆ　ｐａｒａｍｅｔｅｒｓ，Ｍｅａｓｕｒｅｍｅｎｔ　

主题词：车轮定位参数选择检测　

中图分类号：Ｕ４７２．９文献标识码：Ｂ文章编号：１０００—３７０３（２００２）０３—００３８＿ｏ３　

１　引言　

设计车轮定位参数的目的是保证汽车的操纵　

稳定性、制动时的方向稳定性及最小的轮胎磨损，　

并在各种路况下保证这些要求的实现。但在使用过　程中，由于悬架及转向系中元件的磨损、变形、损坏　

会使定位参数发生变化而失准，从而导致严重事故　

和轮胎磨损。而在更换球销、摆臂、横拉杆等零件后　

对车轮定位参数进行调整则是必须的。进行车轮定　位就是对悬架及转向系各部件进行调整，以达到原　
