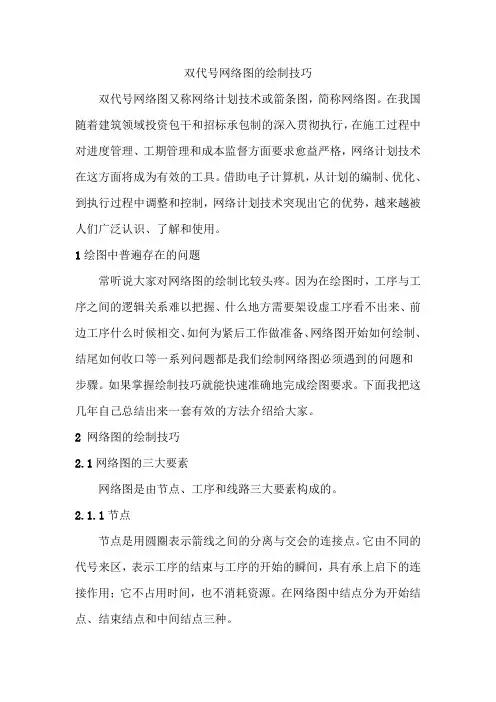

双代号网络图的绘制技巧
双代号网络图又称网络计划技术或箭条图，简称网络图。在我国随着建筑领域投资包干和招标承包制的深入贯彻执行，在施工过程中对进度管理、工期管理和成本监督方面要求愈益严格，网络计划技术在这方面将成为有效的工具。借助电子计算机，从计划的编制、优化、到执行过程中调整和控制，网络计划技术突现出它的优势，越来越被人们广泛认识、了解和使用。
1绘图中普遍存在的问题
常听说大家对网络图的绘制比较头疼。因为在绘图时，工序与工序之间的逻辑关系难以把握、什么地方需要架设虚工序看不出来、前边工序什么时候相交、如何为紧后工作做准备、网络图开始如何绘制、结尾如何收口等一系列问题都是我们绘制网络图必须遇到的问题和步骤。如果掌握绘制技巧就能快速准确地完成绘图要求。下面我把这几年自己总结出来一套有效的方法介绍给大家。
2 网络图的绘制技巧
2.1网络图的三大要素
网络图是由节点、工序和线路三大要素构成的。
2.1.1节点
节点是用圆圈表示箭线之间的分离与交会的连接点。它由不同的代号来区，表示工序的结束与工序的开始的瞬间，具有承上启下的连接作用；它不占用时间，也不消耗资源。在网络图中结点分为开始结点、结束结点和中间结点三种。 2.1.2工序（工作）
工序是指把计划任务按实际需要的粗细程度划分成若干要消耗时间、资源、人力和材料的子项目。在网络图中用两个节点和一条箭线表示。箭线上方表示工序代号，下方表示工序作业时间。
2.1.3线路
线路是指在双代号网络图中从起点节点沿着箭线方向顺序通过一系列箭线和节点而达到终点节点的通道。一个完整的网路图有若干条线路组成，在诸多线路中作业时间相加最长的一条称为关键线路，宜用粗箭线、双箭线表示，使其一目了然。
2.2网络图的绘制技巧
要想快速准确地绘制双代号网路图，应先把工程项目的“工作明细表”分四步认真仔细的进行分析与研究。
双代号网络图的绘制
1．各种逻辑关系的正确表示方法
各工作间的逻辑关系，既包括客观上的由工艺所决定的工作上的先后顺序关系，也包括施工组织所要求的工作之间相互制约、相互依赖的关系。逻辑关系表达得是否正确，是网络图能否反映工程实际情况的关键，而且逻辑关系搞错，图中各项工作参数的计算以及关键线路和工程工期都将随之发生错误。
（1）工艺顺序
所谓工艺顺序，就是工艺之间内在的先后顺序。如某一现浇钢筋混凝土柱的施工，必须在绑扎完柱子钢筋和支完模板以后，才能浇筑混凝土。
（2）组织顺序
所谓组织顺序，是网络计划人员在施工方案的基础上，根据工程对象所处的时间、空间以及资源供应等客观条件所确定的工作展开顺序。如同一施工过程，有A，B，C三个施工段，是先施工A，还是先施工B或C，或是同时施工其中的两个或三个施工段；某些不存在工艺制约关系的施工过程，如屋面防水工程与门窗工程，二者之中先施工其中某项，还是同时进行，都要根据施工的具体条件(如工期要求、人力及材料等资源供应条件来确定。
在绘制网络图时，应特别注意虚箭线的使用。在某些情况下，必须借助虚箭线才能正确表达工作之间的逻辑关系，如表12-l中的第10种和第12种情况。表12-l给出了常见逻辑关系及其表示方法。
表12-1 双代号网络图中常见的逻辑关系及其表示方法
序 号 工作间逻辑关系 表示方法
1 A,B,C无紧前工作，即工作A,B,C均为计划的第一项工作，且平行进行
2 A完成后，B,C,D才能开始
3 A,B,C均完成后，D才能开始
4 A,B均完成后，C,D才能开始
5 A完成后，D才能开始；A,B均完成后E才能开始；A,B,C均完成后，E才能开始
6 A与D同时开始，B为A的紧后工作
7 A,B均完成后，D才开始；A,B,C均完成后，E才开始；D,E完成后，F才开始
8 A结束后，B,C,D才开始；B,C,D结束后，E才开始
龙源期刊网

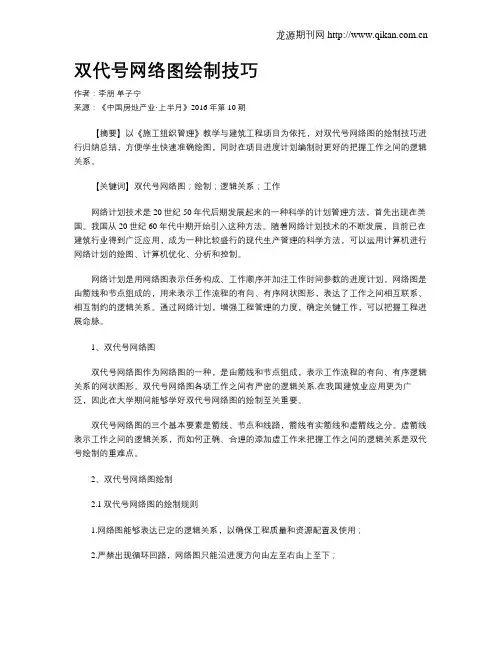

双代号网络图绘制技巧
作者：李朋 单子宁
来源：《中国房地产业·上半月》2016年第10期
【摘要】以《施工组织管理》教学与建筑工程项目为依托，对双代号网络图的绘制技巧进行归纳总结，方便学生快速准确绘图，同时在项目进度计划编制时更好的把握工作之间的逻辑关系。
【关键词】双代号网络图；绘制；逻辑关系；工作
网络计划技术是20世纪50年代后期发展起来的一种科学的计划管理方法，首先出现在美国。我国从20世纪60年代中期开始引入这种方法。随着网络计划技术的不断发展，目前已在建筑行业得到广泛应用，成为一种比较盛行的现代生产管理的科学方法，可以运用计算机进行网络计划的绘图、计算机优化、分析和控制。
网络计划是用网络图表示任务构成、工作顺序并加注工作时间参数的进度计划。网络图是由箭线和节点组成的，用来表示工作流程的有向、有序网状图形，表达了工作之间相互联系、相互制约的逻辑关系。通过网络计划，增强工程管理的力度，确定关键工作，可以把握工程进展命脉。
1、双代号网络图
双代号网络图作为网络图的一种，是由箭线和节点组成，表示工作流程的有向、有序逻辑关系的网状图形。双代号网络图各项工作之间有严密的逻辑关系.在我国建筑业应用更为广泛，因此在大学期间能够学好双代号网络图的绘制至关重要。
双代号网络图的三个基本要素是箭线、节点和线路，箭线有实箭线和虚箭线之分。虚箭线表示工作之间的逻辑关系，而如何正确、合理的添加虚工作来把握工作之间的逻辑关系是双代号绘制的重难点。
2、双代号网络图绘制
2.1双代号网络图的绘制规则
1.网络图能够表达已定的逻辑关系，以确保工程质量和资源配置及使用；
2.严禁出现循环回路，网络图只能沿进度方向由左至右由上至下； 龙源期刊网
如有你有帮助，请购买下载，谢谢！
1页 网络图绘制及双代号网络计划时间参数的计算（1）
一、网络计划技术基本概念
主要内容 细化内容 知识要点
网络图 网络图 由节点和箭线组成，表示工作流程的有向、有序网状图形
分为双代号和单代号两种
虚工作 虚工作既不消耗时间，也不消耗资源
双代号网络图中，虚箭线表示虚工作
单代号网络图中，虚工作只能出现在起点或终点节点处
逻辑关系 工艺关系 生产性工作之间由工艺过程决定
非生产性工作之间由工作程序决定
组织关系 因组织安排或(劳动力、原材料、施工机具等)调配需要
具体表现 紧前工作、紧后工作、平行工作、先行工作、后续工作
线路、关键线路和关键工作 线路 定义及表示方法
关键线路 总持续时间最长的线路；不只一条；
执行过程中会发生转移
关键工作 关键线路上的工作称为关键工作
二、网络图的绘制：知识点总结与归纳
主要内容 细化内容 知识要点
网络图的绘制 双代号网络图绘制规则 1.按照已定的逻辑关系绘制
2.严禁出现循环回路
3.箭线应保持自左向右的方向
4.严禁出现双向箭头和无箭头的连线
5.严禁出现没有箭尾节点和没有箭头节点的箭线
6.严禁在箭线上引入或引出箭线(可采用母线绘图法)
7.尽量避免箭线交叉(采用过桥法或指向处理法)
8.只有一个起点节点和终点节点
单代号网络图绘制规则 与双代号网络图绘制规则基本相同
有多项开始工作时，应增设一项虚拟工作(S)
有多项结束工作时，应增设一项虚拟工作(F)
三、网络计划时间参数的计算
（一）、网络计划时间参数的概念
序号 参数名称 知识要点 表示方法
双 单
1 持续时间 指一项工作从开始到完成的时间 Di-j Di 如有你有帮助，请购买下载，谢谢！
2页 2
工期 计算工期 根据网络计划时间参数计算而得到的工期 Tc
3 要求工期 是任务委托人所提出的指令性工期 Tr
4 计划工期 指根据要求工期和计算工期所确定的作为实施目标的工期 Tp
