各类电容及其容值读法

一、认识电容二、电容容量的表示方法三、电容例子和型号命名方法四、电容的主要特性参数＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝一、认识电容1、在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路交流电等，都需要用到电容器。

电容器通常叫做电容。

电容的种类很多，按结构形式来分，有固定电容、半可变电容、可变电容。

常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容、铝电解电容、钽、铌电解电容等。

2、在电路图中电容单位的标注规则。

通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。

为了简便起见，大于100pF而小于1uF的电容常常不注单位。

没有小数点的，它的单位是pF，有小数点的，它的单位是uF。

例如，3300就是3300pF，0.1就是0.1uF等。

3、电容使用常识。

电容在电路中实际要承受的电压不能超过它的耐压值。

在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。

使用电解电容的时候，还要注意正负极不要接反。

不同电路应该选用不同种类的电容。

揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。

电容在装入电路前要检查它有没有短路、断路和漏电等现象，并且核对它的电容值。

安装的时候，要使电容的类别、容量、耐压等符号容易看到，以便核实。

贴片电容贴片钽电容铝电解电容器碳膜电容二、电容容量的表示方法电容容量的基本单位是“法拉”（F ）,1法拉的1/1000000 （百万分之一）是1微法（μ F ）,1微法的1/1000000 是1pF （1微微法,或1皮法）。

它们之间的关系是百万（或称10 的6 次方）进位关系。

我们常用的电容有：1、电介电容：多数在1 μ F 以上,直接用数字表示。

电容的基本单位是F（法），其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

由于单位F 的容量太大，所以我们看到的一般都是μF、nF、pF的单位。

换算关系：1F＝1000000μF，1μF=1000nF=1000000pF。

电容的标注方法分为：直标法、色标法和数标法。

对于体积比较大的电容，多采用直标法。

如果是0.005，表示0.005uF=5nF。

如果是5n，那就表示的是5nF。

数标法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是10的多少次方。

如：102表示10x10x10 PF=1000PF，203表示20x10x10x10 PF。

如：“473”即47000pF=0.047μF“103”即10000pF=0.01μF等等，一、认识电容1F＝1，000，000uF1uF=1,000nF1nF=1000pF1F=103mF=106uF=109nF=1012pF1、在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路交流电等，都需要用到电容器。

电容器通常叫做电容。

电容的种类很多，按结构形式来分，有固定电容、半可变电容、可变电容。

常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容、铝电解电容、钽、铌电解电容等。

2、在电路图中电容单位的标注规则。

通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。

为了简便起见，大于100pF而小于1uF的电容常常不注单位。

没有小数点的，它的单位是pF，有小数点的，它的单位是uF。

例如，3300就是3300pF，0.1就是0.1uF等。

3、电容使用常识。

电容在电路中实际要承受的电压不能超过它的耐压值。

在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。

使用电解电容的时候，还要注意正负极不要接反。

不同电路应该选用不同种类的电容。

揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。

各类电容容值的读法东北师范大学伍春霖各类电容容值的读法伍春霖（东北师范大学，长春）摘要：电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

但是由于分类方法不一样，它的读法存在着一定的差异。

关键词：法拉（F）毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

（其中：1法拉=103毫法=106微法=109纳法=1012皮法）我们常用的电容有：1、电解电容：多数在1µF以上，直接用数字表示。

如：4.7µF、100µF、220µF等等。

这种电容的两极有正负之分，长脚是正极。

2、瓷片电容：多数在1µF以下，直接用数字表示。

如：10、22、0.047、0.1等等，这里要注意的是单位。

凡用整数表示的，单位默认pF；凡用小数表示的，单位默认µF。

如以上例子中，分别是10P、22P、0.047µF、0.1µF等。

现在国际上流行另一种类似色环电阻的表示方法（单位默认pF）：如：“473”即47000pF=0.047µF “103”即10000pF=0.01µF等等，“XXX”第一、二个数字是有效数字，第三个数字代表后面添加0的个数。

这种表示法已经相当普遍。

1、直标法直接标注法把耐压值直接印在电容器上3.2符号表示法采用一个数字和一个字母组合而成。

数字表示10的幂指数，字母表示数值，单位是V（伏）。

代表6.3*10=63V 2F代表3.15*100=315V 3A代表1.0*1000=1000V 1K代表8.0*10=80V 数字最大为4，如4Z代表90000V。

电容器耐压值2、文字符号法用数字和文字符号有规律的组合来表示容量。

如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF.3、色标法用色环或色点表示电容器的主要参数。

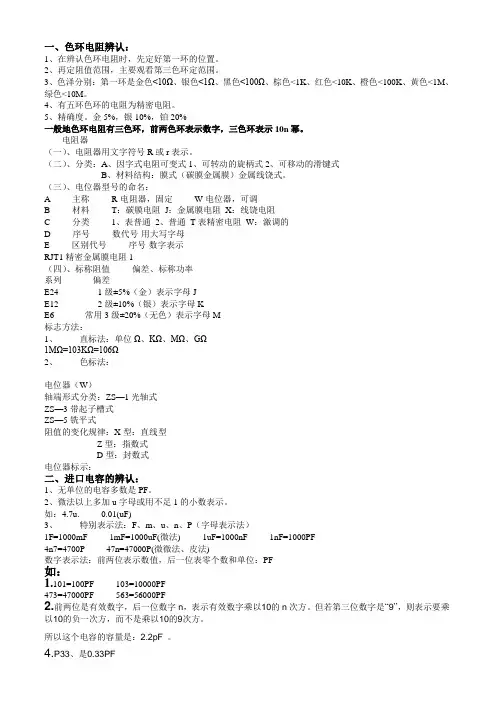

一、色环电阻辨认：1、在辨认色环电阻时，先定好第一环的位置。

2、再定阻值范围，主要观看第三色环定范围。

3、色泽分别：第一环是金色<10Ω、银色<1Ω、黑色<100Ω、棕色<1K、红色<10K、橙色<100K、黄色<1M、绿色<10M。

4、有五环色环的电阻为精密电阻。

5、精确度。

金5%，银10%，铂20%一般地色环电阻有三色环，前两色环表示数字，三色环表示10n幂。

电阻器（一）、电阻器用文字符号R或r表示。

（二）、分类：A、因字式电阻可变式1、可转动的旋柄式2、可移动的滑键式B、材料结构：膜式（碳膜金属膜）金属线饶式。

（三）、电位器型号的命名：A 主称R-电阻器，固定W-电位器，可调B 材料T：碳膜电阻J：金属膜电阻X：线饶电阻C 分类1、表普通2、普通T表精密电阻W：激调的D 序号数代号-用大写字母E 区别代号序号-数字表示RJT1精密金属膜电阻1（四）、标称阻值偏差、标称功率系列偏差E24 1级±5%（金）表示字母JE12 2级±10%（银）表示字母KE6 常用3级±20%（无色）表示字母M标志方法：1、直标法：单位Ω、KΩ、MΩ、GΩ1MΩ=103KΩ=106Ω2、色标法：电位器（W）轴端形式分类：ZS—1光轴式ZS—3带起子槽式ZS—5铣平式阻值的变化规律：X型：直线型Z型：指数式D型：封数式电位器标示：二、进口电容的辨认：1、无单位的电容多数是PF。

2、微法以上多加u字母或用不足1的小数表示。

如：4.7u. 0.01(uF)3、特别表示法：F、m、u、n、P（字母表示法）1F=1000mF 1mF=1000uF(微法) 1uF=1000nF 1nF=1000PF4n7=4700P 47n=47000P(微微法、皮法)数字表示法：前两位表示数值，后一位表零个数和单位：PF如：1.101=100PF 103=10000PF473=47000PF 563=56000PF2.前两位是有效数字，后一位数字n，表示有效数字乘以10的n次方。

电容读法：104 → 10＊10 4 ＊10 –12 ( f ) = 0.1＊10 –6 ( f ) = 0.1 (μf)103 → 10＊10 3 ＊10 –12 ( f ) = 0.01＊10 –6 ( f ) = 0.01 (μf)102 → 10＊10 2 ＊10 –12 ( f ) = 0.001＊10 –6 ( f ) = 0.001 (μf)二电容器容量的表示方法电容器容量的基本单位是“法拉”（F ）,1法拉的1/1000000 （百万分之一）是1微法（μ F）,1微法的1/1000000 是1pF （1微微法,或1皮法）。

它们之间的关系是百万（或称10 的 6 次方）进位关系。

我们常用的电容有：1、电介电容：多数在1 μ F 以上,直接用数字表示。

如：4.7 μ F 、100 μ F 、220 μ F 等等。

这种电容的两极有正负之分,长脚是正极。

2、瓷片电容：多数在1 μ F 以下,直接用数字表示。

如：10 、22 、0.047 、0.1 等等,这里要注意的是单位。

凡用整数表示的,单位默认pF ;凡用小数表示的,单位默认μ F 。

如以上例子中,分别是10P 、22P 、0.047 μ F 、220 μ F 等。

现在国际上流行另一种类似色环电阻的表示方法（单位默认pF ）：如：“ 473 ”即47 000 pF=0.047 μ F“ 103 ”即10 000 pF=0.01 μ F 等等“ XXX” 第一、二个数字是有效数字,第三个数字代表后面添加0 的个数。

这种表示法已经相当普遍电阻值读法：碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。

在电阻上有三道或者四道色环。

靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。

第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。

第四道色环表示阻值的误差。

色别第一色环第二色环第三色环第四色环最大一位数字第二位数字应乘的数误差棕 1 1 10红 2 2 100橙 3 3 1000黄 4 4 10000绿 5 5 100000蓝 6 6 1000000紫 7 7 10000000灰 8 8 100000000白 9 9 1000000000黑 0 0 1金 0.1 误差5%银 0.01 误差10%无色误差20%电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。

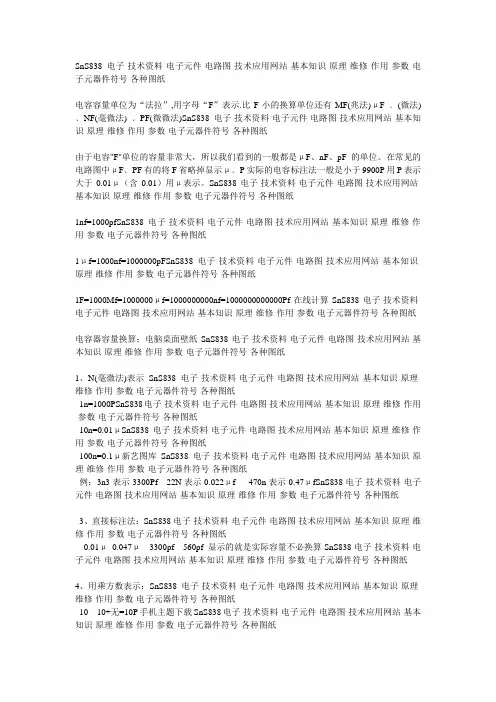

SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸电容容量单位为“法拉”,用字母“F”表示.比F小的换算单位还有MF(兆法)μF ﹑(微法)﹑NF(毫微法) ﹑PF(微微法)SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸由于电容"F"单位的容量非常大，所以我们看到的一般都是μF、nF、pF的单位。

在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P实际的电容标注法一般是小于9900P用P表示大于0.01μ（含0.01）用μ表示。

SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸1nf=1000pfSnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸1μf=1000nf=1000000pFSnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸1F=1000Mf=1000000μf=1000000000nf=1000000000000Pf在线计算SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸电容器容量换算：电脑桌面壁纸SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸1、N(毫微法)表示SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸1n=1000PSnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸10n=0.01μSnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸100n=0.1μ新艺图库SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸例：3n3表示3300Pf 22N表示0.022μf 470n表示0.47μfSnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸3、直接标注法：SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸0.01μ0.047μ3300pf 560pf 显示的就是实际容量不必换算SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸4、用乘方数表示：SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸10 10+无=10P手机主题下载SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸101 10+0=100P电脑桌面壁纸SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸102 10+00=1000P SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸103 10+000=0.01SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸104 10+0000=0.1SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸105 10+00000=1μ838手机主题下载电子SnS838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸前2位为容量。

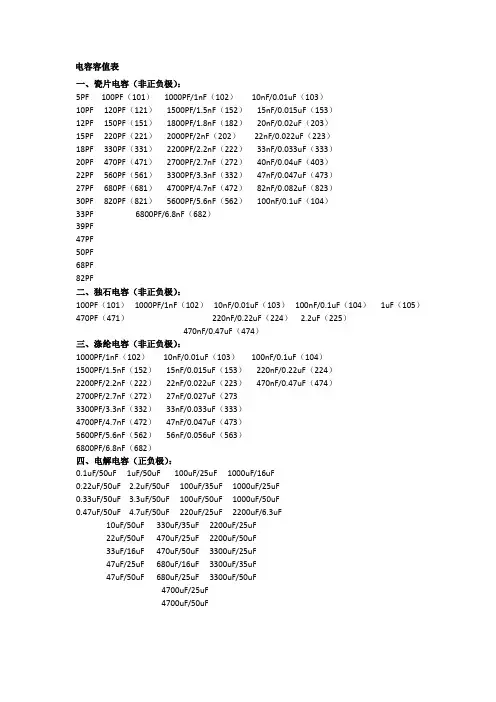

电容容值表一、瓷片电容（非正负极）：5PF 100PF（101）1000PF/1nF（102）10nF/0.01uF（103）10PF 120PF（121）1500PF/1.5nF（152）15nF/0.015uF（153）12PF 150PF（151）1800PF/1.8nF（182）20nF/0.02uF（203）15PF 220PF（221）2000PF/2nF（202）22nF/0.022uF（223）18PF 330PF（331）2200PF/2.2nF（222）33nF/0.033uF（333）20PF 470PF（471）2700PF/2.7nF（272）40nF/0.04uF（403）22PF 560PF（561）3300PF/3.3nF（332）47nF/0.047uF（473）27PF 680PF（681）4700PF/4.7nF（472）82nF/0.082uF（823）30PF 820PF（821）5600PF/5.6nF（562）100nF/0.1uF（104）33PF 6800PF/6.8nF（682）39PF47PF50PF68PF82PF二、独石电容（非正负极）：100PF（101）1000PF/1nF（102）10nF/0.01uF（103）100nF/0.1uF（104）1uF（105）470PF（471）220nF/0.22uF（224） 2.2uF（225）470nF/0.47uF（474）三、涤纶电容（非正负极）：1000PF/1nF（102）10nF/0.01uF（103）100nF/0.1uF（104）1500PF/1.5nF（152）15nF/0.015uF（153）220nF/0.22uF（224）2200PF/2.2nF（222）22nF/0.022uF（223）470nF/0.47uF（474）2700PF/2.7nF（272）27nF/0.027uF（2733300PF/3.3nF（332）33nF/0.033uF（333）4700PF/4.7nF（472）47nF/0.047uF（473）5600PF/5.6nF（562）56nF/0.056uF（563）6800PF/6.8nF（682）四、电解电容（正负极）：0.1uF/50uF 1uF/50uF 100uF/25uF 1000uF/16uF0.22uF/50uF 2.2uF/50uF 100uF/35uF 1000uF/25uF0.33uF/50uF 3.3uF/50uF 100uF/50uF 1000uF/50uF0.47uF/50uF 4.7uF/50uF 220uF/25uF 2200uF/6.3uF10uF/50uF 330uF/35uF 2200uF/25uF22uF/50uF 470uF/25uF 2200uF/50uF33uF/16uF 470uF/50uF 3300uF/25uF47uF/25uF 680uF/16uF 3300uF/35uF47uF/50uF 680uF/25uF 3300uF/50uF4700uF/25uF4700uF/50uF电阻阻值：颜色：黑褐红橙黄绿蓝紫灰白金银代表数值：0 1 2 3 4 5 6 7 8 9 误差误差3色电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘倍数，三环色标标称值的容差为20%4色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘倍数（第三环还有金、银两色，金色为10的负一次方，银色为10的负二次方），第四色环是误差率，金色为5%，银色为10%，无色为20%。

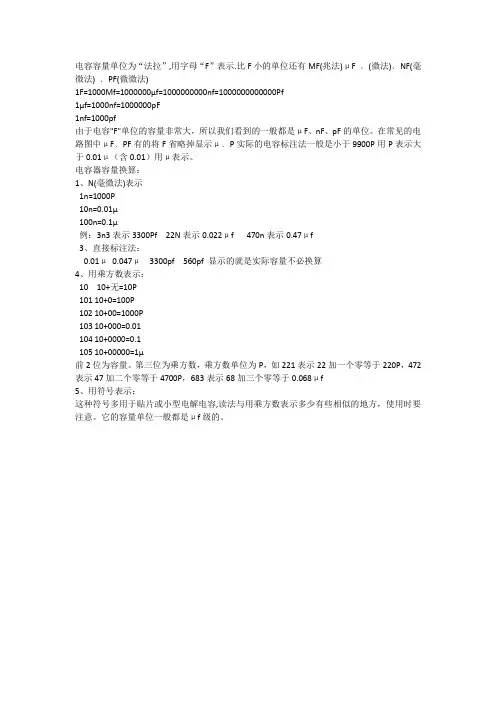

电容容量单位为“法拉”,用字母“F”表示.比F小的单位还有MF(兆法)μF ﹑(微法)﹑NF(毫微法) ﹑PF(微微法)1F=1000Mf=1000000μf=1000000000nf=1000000000000Pf1μf=1000nf=1000000pF1nf=1000pf由于电容"F"单位的容量非常大，所以我们看到的一般都是μF、nF、pF的单位。

在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P实际的电容标注法一般是小于9900P用P表示大于0.01μ（含0.01）用μ表示。

电容器容量换算：1、N(毫微法)表示1n=1000P10n=0.01μ100n=0.1μ例：3n3表示3300Pf 22N表示0.022μf 470n表示0.47μf3、直接标注法：0.01μ0.047μ3300pf 560pf 显示的就是实际容量不必换算4、用乘方数表示：10 10+无=10P101 10+0=100P102 10+00=1000P103 10+000=0.01104 10+0000=0.1105 10+00000=1μ前2位为容量。

第三位为乘方数，乘方数单位为P，如221表示22加一个零等于220P，472表示47加二个零等于4700P，683表示68加三个零等于0.068μf5、用符号表示：这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方，使用时要注意。

它的容量单位一般都是μf级的。

100电容器误差精度值代号标识法：电容误差值A:-0+5%﹑J:±5%﹑K:±10%﹑M:±20%﹑Z:-20%+50%电容器耐压值标示方法：电容耐压等极：16V﹑25V﹑35V﹑50V﹑63V﹑100V﹑160V﹑250V﹑400V﹑630V﹑1000V﹑1250V﹑2000V﹑3000V 到更高耐压，实际的电容有的电容器耐压值只写上"1250" 不写1250V 。

电容的分类、标识、及识读电容(名词解释)：由两个金属极，中间夹有绝缘材料（介质）构成。

由于绝缘材料的不同，所构成的电容器的种类也有所不同。

一、电容的分类1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）2.按介质材料可分为：1)气体介质电容：空气电容2)电解电容：液态电解电容（如铝质电解液电容）、固态电解电容3)无机介质电容：瓷介电容、云母电容、玻璃釉电容4)有机介质电容：聚乙酯电容(Mylar电容)、金属化聚乙酯电容(MKT电容)聚丙烯电容(PP电容)、金属化聚丙烯电容(MKP电容)聚苯乙烯电容(PS电容)、聚碳酸电容、聚酯电容（涤纶电容）3.按极性分为:1)有极性电容、2)无极性电容。

二、电容的主要参数：标称容量、耐压、绝缘电阻、损耗、允许误差、温度系数、频率特性1.电容量的单位及换算关系：1F＝103mF、1mF=103μF、1μF=103 nF、1nF=103pF2.耐压单位 V（伏）：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压。

对于结构、介质、容量相同的器件，耐压越高，体积越大。

无极性电容的耐压值有：63V、100V、160V、250V、400V、600V、1000V等有极性电容的耐压值有：（与无极性电容相比要低）4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

3.绝缘电阻：电容的是指电容器两极之间的电阻，或称漏电阻。

绝缘电阻的大小决定于电容器介质性能的好坏。

使用电容器时应选绝缘电阻大的。

绝缘电阻越小，漏电越严重，这样会影响电路的正常工作。

4.允许误差：电容器的标称容量与其实际容量之差，再除以标称容量所得的百分数，就是电容器的允许误差。

表2-1常用电容其精度等级（与电阻的表示方法相同）表2-2 电容偏差标识符号表2-3 电容标称容量系列表2-4不同类别电容的标称容量系列值5.温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。

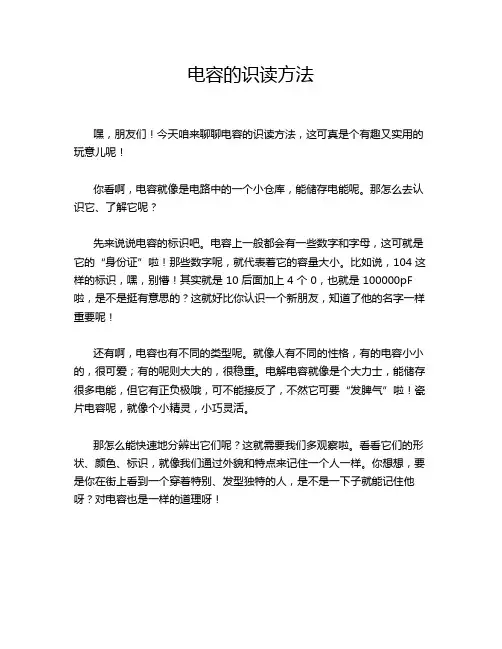

电容的识读方法嘿，朋友们！今天咱来聊聊电容的识读方法，这可真是个有趣又实用的玩意儿呢！你看啊，电容就像是电路中的一个小仓库，能储存电能呢。

那怎么去认识它、了解它呢？先来说说电容的标识吧。

电容上一般都会有一些数字和字母，这可就是它的“身份证”啦！那些数字呢，就代表着它的容量大小。

比如说，104 这样的标识，嘿，别懵！其实就是 10 后面加上 4 个 0，也就是 100000pF 啦，是不是挺有意思的？这就好比你认识一个新朋友，知道了他的名字一样重要呢！还有啊，电容也有不同的类型呢。

就像人有不同的性格，有的电容小小的，很可爱；有的呢则大大的，很稳重。

电解电容就像是个大力士，能储存很多电能，但它有正负极哦，可不能接反了，不然它可要“发脾气”啦！瓷片电容呢，就像个小精灵，小巧灵活。

那怎么能快速地分辨出它们呢？这就需要我们多观察啦。

看看它们的形状、颜色、标识，就像我们通过外貌和特点来记住一个人一样。

你想想，要是你在街上看到一个穿着特别、发型独特的人，是不是一下子就能记住他呀？对电容也是一样的道理呀！再说说电容的单位吧。

就像我们用斤、公斤来衡量重量一样，电容也有自己的单位呢。

法拉是个很大的单位，一般我们见到的电容可没那么大容量，所以常用的还有微法、皮法。

这就好像我们说距离，有公里、米、厘米一样，各有各的用处呢。

哎呀呀，你说这电容是不是很神奇呀？它虽然小小的，可在电路里的作用可大啦！就像我们生活中的一颗小螺丝钉，看似不起眼，但少了它可不行呢！所以呀，朋友们，学会识读电容真的很重要哦！这样我们才能更好地理解电路，更好地玩转电子世界呀！不管是修个小电器，还是自己动手做个小玩意儿，都离不开对电容的了解呢。

让我们一起好好探索这个神奇的电容世界吧，相信你会发现很多有趣的东西哦！。

专业概论课程论文题目: 各类电容容值的读法摘要：电容的标注包括容值的标注，精度误差表示及其耐压值标注。

其中，电容的基本单位是法拉；容值的标注方法包括N(毫微法)表示法，直接标注法，乘方数表示法，符号表示法以及色码表示法；耐压值表示法包括直接标注法和符号表示法。

关键词：电容容值，N(毫微法)表示法，直接标注法，乘方数表示法，符号表示法以及色码表示法；电容耐压值，直接标注法，符号表示法目录：1.容值的标注1.1电容的单位1.2 N(毫微法)表示法1.3直接标注法1.4乘方数表示法1.5符号表示法1.6色码表示法2. 电容器误差精度值代号标识法3. 电容器耐压值3.1直接标注法3.2符号表示法4. 小结各类电容容值的读法电容的标注法电容的标注包括容值,精度误差和耐压值。

1 容值的标注1.1电容的单位电容的基本单位是“法拉”，用字母“F”表示，此外还有MF(兆法)，μF（微法）， nF（纳法），pF（皮法）。

由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。

他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P实际的电容标注法一般是小于9900P用P表示大于0.01μ（含0.01）用μ表示。

1.2 N(毫微法)表示法1n=1000P10n=0.01μ100n=0.1μ例：3n3表示3300Pf 22N表示0.022μf 470n表示0.47μf1.3 直接标注法0.01μ 0.047μ 3300pf 560pf 显示的就是实际容量不必换算1.4 乘方数表示法例：10 10+无=10P101 10+0=100P102 10+00=1000P103 10+000=0.01104 10+0000=0.1105 10+00000=1μ前2位为容量。

第三位为乘方数，乘方数单位为P，如221表示22加一个零等于220P，472表示47加二个零等于4700P，683表示68加三个零等于0.068μf1.5 符号表示法这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方，使用时要注意。

一、认识电容1、在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路交流电等，都需要用到电容器。

电容器通常叫做电容。

电容的种类很多，按结构形式来分，有固定电容、半可变电容、可变电容。

常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容、铝电解电容、钽、铌电解电容等。

2、在电路图中电容单位的标注规则。

通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。

为了简便起见，大于100pF而小于1uF的电容常常不注单位。

没有小数点的，它的单位是pF，有小数点的，它的单位是uF。

例如，3300就是3300pF，0.1就是0.1uF等。

3、电容使用常识。

电容在电路中实际要承受的电压不能超过它的耐压值。

在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。

使用电解电容的时候，还要注意正负极不要接反。

不同电路应该选用不同种类的电容。

揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。

电容在装入电路前要检查它有没有短路、断路和漏电等现象，并且核对它的电容值。

安装的时候，要使电容的类别、容量、耐压等符号容易看到，以便核实二、电容容量的表示方法电容容量的基本单位是“法拉”（ F ）,1法拉的 1/1000000 （百万分之一）是1微法（μF ）,1微法的 1/1000000 是 1pF （1微微法,或1皮法）。

它们之间的关系是百万（或称 10 的 6 次方）进位关系。

1、电介电容：多数在 1 μ F 以上,直接用数字表示。

如： 4.7 μ F 、 100 μ F 、 220 μF 等等。

这种电容的两极有正负之分,长脚是正极。

2、瓷片电容：多数在 1 μ F 以下,直接用数字表示。

如： 10 、 22 、 0.047 、 0.1 等等,这里要注意的是单位。

电容容量标注法——电容值的读法，电容好坏的测量硬件-基础 2010-01-06 11:39:53 阅读205 评论0 字号：大中小电容容量单位为“法拉”，用字母“F”表示。

比F小的单位还有mF(毫法)、μF (微法)﹑nF(纳法) ﹑PF(皮法)。

1F=1000mf=1000000μf=1000000000nf=1000000000000Pf1μf=1000nf=1000000pF1nf=1000pf由于电容"F"单位的容量非常大，所以我们看到的一般都是μF、nF、pF的单位。

在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P实际的电容标注法一般是小于9900P用P表示，大于0.01μ（含0.01）用μ表示。

电容器容量换算：1、n(纳法)表示1n=1000P10n=0.01μ100n=0.1μ例：3n3表示3300Pf 22N表示0.022μf 470n表示0.47μf2、直接标注法：0.01μ 0.047μ 3300pf 560pf 显示的就是实际容量不必换算3、用乘方数表示：10 10+无=10P101 10+0=100P102 10+00=1000P103 10+000=0.01104 10+0000=0.1105 10+00000=1μ前2位为容量。

第三位为乘方数，乘方数单位为P，如221表示22加一个零等于220P，472表示47加二个零等于4700P，683表示68加三个零等于0.068μf4、用符号表示：这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方，使用时要注意。

它的容量单位一般都是μf级的。

表示字符容量单位μf 表示字符容量单位μf 0R1 0.1μf 100 10μf R15 0.15μf 150 15μf R22 0.22μf 220 22μf R33 0.33μf 330 33μf R39 0.39μf 390 39μf R47 0.47μf 470 47μf R56 0.56μf 560 56μf R68 0.68μf 680 68μf R82 0.82μf 820 82μf 010 1μf 101 100μf 1R5 1.5μf 151 150μf 2R2 2.2μf 221 220μf 3R3 3.3μf 331 330μf 3R9 3.9μf 391 390μf 4R7 4.7μf 471 470μf 5R6 5.6μf 561 560μf 6R8 6.8μf 681 680μf 8R2 8.2μf 821 820μf电容器误差精度值代号标识法：电容误差值 A:-0+5%﹑J:±5%﹑K:±10%﹑M:±20%﹑Z:-20%+50%电容器耐压值标示方法：电容耐压等极：16V﹑25V﹑35V﹑50V﹑63V﹑100V﹑160V﹑250V﹑400V﹑630V﹑1000V﹑1250V﹑2000V﹑3000V 到更高耐压，实际的电容有的电容器耐压值只写上"1250" 不写1250V 。

电容容值表一、瓷片电容（非正负极）：5PF 100PF（101）1000PF/1nF（102）10nF/0.01uF（103）10PF 120PF（121）1500PF/1.5nF（152）15nF/0.015uF（153）12PF 150PF（151）1800PF/1.8nF（182）20nF/0.02uF（203）15PF 220PF（221）2000PF/2nF（202）22nF/0.022uF（223）18PF 330PF（331）2200PF/2.2nF（222）33nF/0.033uF（333）20PF 470PF（471）2700PF/2.7nF（272）40nF/0.04uF（403）22PF 560PF（561）3300PF/3.3nF（332）47nF/0.047uF（473）27PF 680PF（681）4700PF/4.7nF（472）82nF/0.082uF（823）30PF 820PF（821）5600PF/5.6nF（562）100nF/0.1uF（104）33PF 6800PF/6.8nF（682）39PF47PF50PF68PF82PF二、独石电容（非正负极）：100PF（101）1000PF/1nF（102）10nF/0.01uF（103）100nF/0.1uF（104）1uF（105）470PF（471）220nF/0.22uF（224） 2.2uF（225）470nF/0.47uF（474）三、涤纶电容（非正负极）：1000PF/1nF（102）10nF/0.01uF（103）100nF/0.1uF（104）1500PF/1.5nF（152）15nF/0.015uF（153）220nF/0.22uF（224）2200PF/2.2nF（222）22nF/0.022uF（223）470nF/0.47uF（474）2700PF/2.7nF（272）27nF/0.027uF（2733300PF/3.3nF（332）33nF/0.033uF（333）4700PF/4.7nF（472）47nF/0.047uF（473）5600PF/5.6nF（562）56nF/0.056uF（563）6800PF/6.8nF（682）四、电解电容（正负极）：0.1uF/50uF 1uF/50uF 100uF/25uF 1000uF/16uF0.22uF/50uF 2.2uF/50uF 100uF/35uF 1000uF/25uF0.33uF/50uF 3.3uF/50uF 100uF/50uF 1000uF/50uF0.47uF/50uF 4.7uF/50uF 220uF/25uF 2200uF/6.3uF10uF/50uF 330uF/35uF 2200uF/25uF22uF/50uF 470uF/25uF 2200uF/50uF33uF/16uF 470uF/50uF 3300uF/25uF47uF/25uF 680uF/16uF 3300uF/35uF47uF/50uF 680uF/25uF 3300uF/50uF4700uF/25uF4700uF/50uF电阻阻值：颜色：黑褐红橙黄绿蓝紫灰白金银代表数值：0 1 2 3 4 5 6 7 8 9 误差误差3色电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘倍数，三环色标标称值的容差为20%4色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘倍数（第三环还有金、银两色，金色为10的负一次方，银色为10的负二次方），第四色环是误差率，金色为5%，银色为10%，无色为20%。
