快速液压夹具操作方法

液压扳手的使用方法及注意事项液压扳手的使用方法步骤一：准备工作在使用液压扳手之前，需要进行一些准备工作，以确保安全和顺利的操作。

1.确保工作区域清洁整齐，没有杂物和障碍物。

2.检查液压扳手的工作状态和油液是否充足，如有问题及时处理。

3.穿戴适当的个人防护装备，如安全帽、护目镜和手套。

步骤二：正确使用液压扳手1.根据需要选择合适的液压扳手型号和规格。

2.将液压扳手的开关置于关闭状态。

3.将液压扳手的活塞置于松开状态，确保可以自由移动。

4.将液压扳手的夹具放置在需要操作的螺栓或螺母上。

5.轻轻转动液压扳手的开关，使其夹紧螺栓或螺母。

6.逆时针旋转液压扳手的开关，使其施加力矩。

7.当达到所需力矩时，立即停止旋转液压扳手的开关。

8.将液压扳手的开关置于关闭状态，释放夹紧力。

9.将液压扳手从螺栓或螺母上移开。

步骤三：注意事项为了确保使用液压扳手的安全和有效性，需要注意以下事项：1. 安全操作•在使用液压扳手之前，务必仔细阅读和理解使用说明书。

•在使用液压扳手时，要保持专注，避免分心或受到干扰。

•不要将手指或其他物体放入液压扳手的夹具中。

•不要在液压扳手工作时进行维修或调整。

•使用液压扳手时，要注意周围的安全，确保没有人员或物体受到伤害。

2. 维护保养•定期检查液压扳手的工作状态和油液是否充足，如有问题及时处理。

•使用液压扳手后，清洁并储存于干燥的地方，避免受潮和腐蚀。

•定期对液压扳手进行维护保养，如更换密封件和润滑油。

3. 其他注意事项•在使用液压扳手时，要根据具体情况选择合适的工作方式和力矩大小。

•不要超过液压扳手的额定工作范围，以免损坏设备或导致意外发生。

•在使用液压扳手时，要注意周围环境的温度和湿度，避免影响工作效果。

总结液压扳手是一种常用的工具，它可以帮助我们进行螺栓和螺母的紧固和松开。

在使用液压扳手时，我们需要注意安全操作和维护保养，以确保工作的安全和有效性。

通过正确的使用方法和遵守注意事项，我们可以更好地利用液压扳手完成各种工作任务。

液压夹具工作原理液压夹具是一种常用的工业夹具，它利用液压原理来实现夹紧和释放工件的功能。

液压夹具主要由液压系统、夹紧机构和控制系统三部分组成。

本文将从这三个方面介绍液压夹具的工作原理。

一、液压系统液压夹具的液压系统主要由液压泵、液压缸和液压管路组成。

液压泵通过输送液压油来产生压力，液压油通过液压管路传输到液压缸中。

液压缸是液压夹具的动力源，它将液压油的压力转化为夹紧力或释放力。

液压系统的工作原理是利用液压油的压力传递和平衡原理。

当液压泵工作时，液压油被泵入液压缸中，使液压缸的活塞向外推动。

活塞的推动力通过夹紧机构传递到工件上，从而实现工件的夹紧。

当需要释放工件时，液压泵停止工作，液压缸中的液压油通过阀门返回油箱，夹紧力消失，工件得以释放。

二、夹紧机构液压夹具的夹紧机构是实现夹紧和释放功能的关键部分。

夹紧机构通常由夹紧爪、导向机构和弹簧组成。

夹紧爪是夹紧工件的部件，它可以根据工件的形状和尺寸进行调整。

导向机构用于确保夹紧爪的正确位置和运动轨迹，以保证夹紧力的均匀分布和工件的稳定夹紧。

弹簧的作用是在液压系统停止工作时，提供足够的释放力，使工件能够顺利释放。

夹紧机构的工作原理是通过液压油的压力传递和夹紧爪的运动来实现工件的夹紧和释放。

当液压油进入液压缸时，液压缸的活塞向外推动，夹紧爪随之运动，并夹紧工件。

当液压缸停止工作时，夹紧爪由于弹簧的作用而回到初始位置，工件得以释放。

三、控制系统液压夹具的控制系统用于控制液压系统和夹紧机构的工作。

控制系统通常由控制阀、压力传感器和控制装置组成。

控制阀用于控制液压油的流动方向和流量。

压力传感器用于监测液压油的压力，并将压力信号传递给控制装置。

控制装置根据压力信号的变化来控制液压系统的工作。

控制系统的工作原理是根据工件的夹紧力和释放力需求，通过控制阀调节液压油的流量和压力。

当夹紧力需求较大时，控制装置会打开控制阀，使液压油流入液压缸，增加夹紧力；当释放力需求较大时，控制装置会关闭控制阀，使液压油返回油箱，减小夹紧力。

液压夹具的设计原则及应用1. 引言1.1 液压夹具的概述液压夹具是一种利用液压原理实现工件夹持的设备，广泛应用于机械加工、模具制造、汽车制造等各个领域。

液压夹具通过液压缸产生的压力来实现夹持工件，具有夹紧力大、精度高、操作方便等优点。

在工业生产中扮演着重要的角色。

液压夹具的设计原则是确保夹持工件稳定可靠、操作方便、安全高效。

在设计液压夹具时，需要考虑工件的尺寸、形状、材质等因素，合理选择夹具结构、液压缸规格等参数，以确保夹持效果符合要求。

液压夹具的应用领域非常广泛，可以用于夹持各种形状和尺寸的工件，特别适用于要求夹持力度高、精度高的场合。

液压夹具的设计要点包括夹具结构设计、液压缸选择、夹具护罩设计等方面。

在选择液压夹具的材料时，需要考虑其强度、硬度、耐磨性等特性，以确保夹具具有足够的使用寿命和稳定性。

液压夹具的安全性设计也至关重要，要考虑到操作人员的安全以及工作环境的安全。

液压夹具在工业生产中扮演着不可替代的角色，能够提高生产效率、保证加工质量，是现代工业生产中不可或缺的设备之一。

未来，随着科技的发展，液压夹具的设计和应用将更加智能化、自动化。

液压夹具的优势在于夹持力大、精度高，但也存在一定的局限性，如成本较高、维护复杂等。

随着技术的不断进步，液压夹具的发展将更趋完善，为工业生产带来更大的便利和效益。

2. 正文2.1 液压夹具的设计原则1. 结构合理性：液压夹具的设计应当充分考虑工件的形状和尺寸，确保夹具可以牢固固定工件，并且不会对工件造成任何损坏。

夹具的结构应简洁紧凑，便于安装和维护。

2. 刚性和稳定性：液压夹具在工件夹持过程中需要承受较大的力和扭矩，因此夹具的设计必须具有足够的刚性和稳定性，以确保夹具在高压力下不会产生变形或位移，从而保证夹持的准确性和稳定性。

3. 操作便利性：液压夹具的设计应考虑操作人员的使用习惯和操作习惯，确保操作简便、方便。

操作部件的布局合理，操作过程流畅，可以提高工作效率和操作安全性。

液压夹具的工作原理
液压夹具是一种利用液压系统来实现工件的夹紧和固定的装置。

其工作原理主要包括以下几个步骤：
1. 液压源供应压力：通过液压泵将液压油供应到夹具的液压系统中，形成高压液体。

2. 控制阀控制液体流动：液压夹具中设有控制阀，可以根据需要控制液体的流动。

当需要夹紧工件时，打开控制阀使液体流动到夹紧缸和夹持机构。

3. 液压传力夹持工件：液压夹具内部的夹紧缸接收到高压液体后，会产生高压作用力，将夹紧缸进行伸缩，从而夹持住工件。

夹持机构可以是夹爪、夹具等，能够根据工件的形状和尺寸进行调整。

4. 控制阀切断液体流动：当工件夹紧到位后，关闭控制阀，切断液体流动。

这样液压夹具内部的液体压力就稳定下来，维持夹持工件的状态。

5. 释放夹紧：当需要释放夹紧的工件时，打开控制阀，液体流回液压源，夹紧缸收缩，夹持机构松开工件。

通过不断地控制液体的流动和压力的变化，液压夹具能够实现对工件的夹紧和固定，具有夹紧力大、可靠性高、操作简便等优点。

正因为液压夹具的工作原理和特点，使其在各种机械加工和装配工作中广泛应用。

液压夹具工作原理液压夹具是一种利用液压原理实现夹紧和松开工件的装置。

它主要由液压系统、夹具本体和控制系统三部分组成。

液压夹具的工作原理如下：当夹具需要夹紧工件时，操作人员通过控制系统发送信号，液压系统接收到信号后开始工作。

液压系统中的液压泵开始工作，将液压油从油箱中吸入，并送入液压缸中。

液压泵的工作原理是利用机械能驱动液压油，通过压力传递来实现工作。

液压油进入液压缸后，液压缸内的活塞开始向外运动。

由于液压油的不可压缩性，活塞向外运动的同时，液压油会传递给夹具本体。

夹具本体内部的活塞受到液压油的压力作用，开始向外伸出。

活塞上安装的夹爪与工件接触，通过液压油的压力，夹爪紧紧地夹住工件。

液压夹具通过液压油的力量，实现对工件的夹紧。

当需要松开工件时，操作人员通过控制系统发送反向信号。

液压系统接收到信号后，液压泵开始逆转工作，将液压油从液压缸中抽回油箱。

液压缸内的活塞开始向内运动，夹具本体内的活塞也开始收回。

夹爪与工件之间的压力减小，工件逐渐松开。

当活塞完全收回时，夹紧力消失，工件完全松开。

液压夹具的工作原理简单明了，但其在工业生产中的应用却非常广泛。

液压夹具具有夹紧力大、夹紧稳定、操作简便等优点，能够满足各种工件的夹紧需求。

液压夹具不仅可以用于工件的夹紧，还可以用于定位、支撑和固定工件。

在汽车制造、航空航天、机械加工等领域，液压夹具都发挥着重要的作用。

液压夹具工作原理是利用液压系统通过液压油的压力传递来实现对工件的夹紧和松开。

液压夹具具有夹紧力大、稳定可靠等优点，被广泛应用于各个领域。

通过不断创新和改进，液压夹具的性能将进一步提高，为工业生产提供更多的便利和效率。

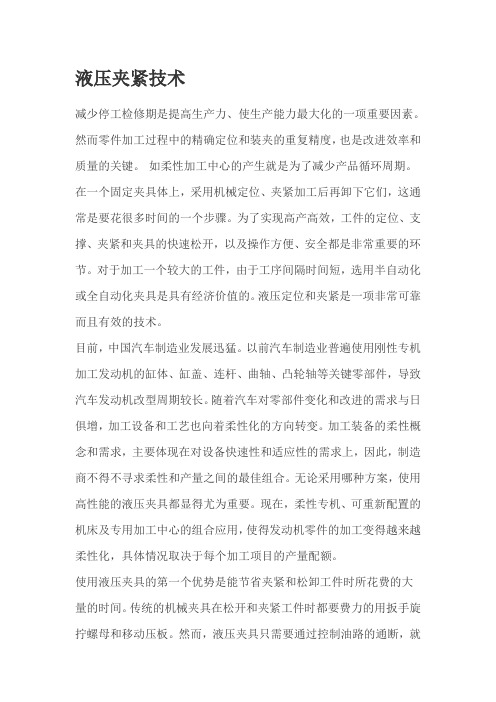

液压夹紧技术减少停工检修期是提高生产力、使生产能力最大化的一项重要因素。

然而零件加工过程中的精确定位和装夹的重复精度，也是改进效率和质量的关键。

如柔性加工中心的产生就是为了减少产品循环周期。

在一个固定夹具体上，采用机械定位、夹紧加工后再卸下它们，这通常是要花很多时间的一个步骤。

为了实现高产高效，工件的定位、支撑、夹紧和夹具的快速松开，以及操作方便、安全都是非常重要的环节。

对于加工一个较大的工件，由于工序间隔时间短，选用半自动化或全自动化夹具是具有经济价值的。

液压定位和夹紧是一项非常可靠而且有效的技术。

目前，中国汽车制造业发展迅猛。

以前汽车制造业普遍使用刚性专机加工发动机的缸体、缸盖、连杆、曲轴、凸轮轴等关键零部件，导致汽车发动机改型周期较长。

随着汽车对零部件变化和改进的需求与日俱增，加工设备和工艺也向着柔性化的方向转变。

加工装备的柔性概念和需求，主要体现在对设备快速性和适应性的需求上，因此，制造商不得不寻求柔性和产量之间的最佳组合。

无论采用哪种方案，使用高性能的液压夹具都显得尤为重要。

现在，柔性专机、可重新配置的机床及专用加工中心的组合应用，使得发动机零件的加工变得越来越柔性化，具体情况取决于每个加工项目的产量配额。

使用液压夹具的第一个优势是能节省夹紧和松卸工件时所花费的大量的时间。

传统的机械夹具在松开和夹紧工件时都要费力的用扳手旋拧螺母和移动压板。

然而，液压夹具只需要通过控制油路的通断，就可实现夹具的完整的顺序动作控制。

有关统计资料表明，液压夹紧相比机械夹紧节省90%～95%的时间，缩小了生产循环周期，从而增加了产量也就意味着降低了成本。

液压夹具系统的第二个优势是可实现非常高的定位精度。

定位精度的关键在于夹紧力在定位和夹紧过程中，保持恒定不变，从而确保了同一道工序下的加工质量一致性，即提高重复精度，故此由于变形造成的废品率将会微乎其微。

成批零部件的互换性也会达到理想的指标。

然而这一点几乎是机械夹具无法做到的。

面对生产任务的逐年增加，在现有生产条件下，提高生产效率是技术部门不断努力的方向。

机械加工过程要降低成本、提高生产效率，就要从最重要的环节工艺设计及工装准备入手。

机械加工现有生产模式主要体现在工装应用落后，效率低下，工人加工零件时装夹及找正时间长，特别是单件或小批生产频繁更换工装时，大多数时间都是在安装夹具及找正。

实现这一目标的必要措施，就是对现有的夹具进行改造，替换。

在机床上应用组合夹具，快换夹具实现加工的同时，减少了频繁更换夹具及找正时间，对整体的生产效率提高起到非常重要的作用。

一、快换工装设计思路快装夹具的应用比我们常用的电动（或液压）卡盘要方便快捷，夹紧也可靠，而且加工不同的工件，生产准备相对简单并且周期短，只需更换不同的弹簧夹头和定位销轴，重新编制加工程序即可方便快捷地加工出各种所需的工件，从而可以低成本地实现较大规模的自动化生产，为企业节省资金。

图1 快换夹具系统下面本文将介绍经济型数控车床快速安装夹具的设计原理与思路：1、夹紧机构在数控车床的床头箱前端增加快装夹紧机构(见图2)，其工作原理:拨叉13在齿条轴的推动下由右向左移动，通过瓦6带动活动套8向左移动，钢球12在活动套8的作用下沿夹具体5的斜面向中心移动，同时钢球12向左挤压夹紧套7，使夹紧套7和锁紧挡圈11向左移动，从而使弹簧夹头10向左移动锁紧工件，工件的轴向定位由定位销9来实现。

当工件加工完后，拨叉13在齿条轴的推动下向右移动，通过瓦6带动活动套8向右移动，从而使弹簧夹头10松开工件，这样工件的加工就完成了。

用户可根据所加工工件的不同来更换不同的弹簧夹头和定位销就可以实现不同工件的加工。

图2 夹紧机构图1-锥套2-定位套3-主轴4-过渡盘5-夹具体6-瓦7-夹紧套8-活动套9-定位销10-弹簧夹头11-锁紧档圈12-钢球13-拨叉14-传动链15-插销螺栓16-带肩螺母2、夹具动力部分夹具动力部分机构见图3：由固定块7和支架3将传动轴2、齿条轴6和回转气缸4等零件固定在车床床头箱前端，与夹紧机构通过拨叉8相连接。

液压式打包机安全操作规程液压式打包机是一种常用的打包设备，其使用液压系统进行打包，具有高效、稳定、方便等特点。

然而，液压式打包机操作时也存在一定的危险性，为了保障操作人员的安全，必须按照以下安全操作规程进行操作。

一、操作前准备1.操作人员必须接受专业培训，了解液压式打包机的基本结构、工作原理和操作方法。

2.在使用前检查设备外观及部分液压管路是否有漏油、气氛的现象，设备是否正常运行，如有异常必须及时下线进行检修。

3.确保打包机周围没有其它物品，打包区域内没有人员进入，开动设备前需要清理设备周围环境。

二、倒包1.安装好输送物的输送带，把需要打包的物品运送到打包机的打包区。

2.在操作面板上进行相应的操作，使打包夹具固定住物品，紧固时漏掉的物品不应再承受打包机的压力。

3.当打包夹具完成打包后，切勿将手或任何部位进入夹具内或夹具周围，必须等待气压缸归零并检验打包是个有效果再取出打包后的物品。

三、操作中的安全操作规程1.在设备运行过程中，不得站立、走动和触摸设备维护区域，防止被夹和损伤。

2.如果润滑油在作业过程中透过油管出现外溢、事实上，身体部位进入危险区域时，即应停止设备。

3.检查电缆电源之前，将压力降到零以中止液压提供泵的供应。

4.设备长时间不使用时，必须先关掉电源，松开油压缸管路上气压阀螺钉释放压力，其它过程可以按实验室标准进行，用一定的添加剂进行清洗和保养，以防止设备腐蚀和损坏。

四、遇到特殊情况的处理方法1.设备发生粉碎或不正常的声响或进料异常时，必须立即停机检查，查明原因再作相应改进。

2.如发生漏油的情况，应立即停止使用，并关闭油门阀和总系统油门阀，以避免液压油继续漏出，检查并清除漏发现漏口。

3.发现电线短路、发热、过载现象时，立即切断电源，排除故障并修复。

以上便是液压式打包机安全操作规程，遵循这些规定能确保操作人员的安全，预防不可预知的事故发生。

任何时候都要保持警惕，严格遵守安全规程，以确保操作安全。

液压钳怎么使用简介：液压钳是一种常见的工具，主要用于夹持、压紧和精确控制工件的力度，特别在工业和建筑行业中被广泛使用。

液压钳通过液压原理实现力的放大和控制，具有高效、灵活、精确的特点。

在正确使用液压钳之前，我们需要了解液压钳的组成部分、工作原理以及正确使用的方法。

一、液压钳的组成部分：液压钳主要由液压泵、油管路、液压缸、夹具和控制阀组成。

其中，液压泵负责提供压力液体，油管路负责传输液体，液压缸则将压力液体转换为力来实现夹紧或压紧操作。

夹具是液压钳的关键部分，它能够夹持工件并通过液压力度实现精确控制。

二、液压钳的工作原理：液压钳的工作原理基于帕斯卡原理，即压力传递的原理。

液压钳中的液压泵提供高压液体，通过油管路将液体传输到液压缸中。

当液体进入液压缸时，液压缸的活塞作用下夹紧工件，产生力的作用。

力的大小取决于液压泵提供的压力和液压钳的夹具设计。

通过调节液压泵的压力和控制夹具的动作，可以实现对工件的精确控制。

三、液压钳的正确使用方法：1. 准备工作：在使用液压钳之前，需要对液压钳进行检查。

检查液压泵、油管路和液压缸是否正常工作，确保没有漏油或损坏的情况。

同时，检查夹具的夹持能力是否符合需要。

2. 安装夹具：根据需要夹持的工件，选择合适的夹具。

确保夹具安装牢固，并且与液压钳的液压缸对齐。

3. 连接油管路：将液压泵和液压钳的油管路连接好，确保油管路的连接紧固，没有漏油现象。

4. 开启液压泵：启动液压泵，并调节输出压力到需要的范围内。

需要注意的是，在使用液压钳的过程中，应该避免超出设定的工作压力范围，以免造成设备损坏或危险。

5. 控制夹具：通过控制液压钳的控制阀，实现夹具的动作，夹持工件。

夹具的动作应该缓慢、稳定，避免突然加力或突然释放导致工件损坏。

6. 完成操作：夹紧或压紧工件后，停止液压钳的动作，关闭液压泵，断开油管路，并将夹具从工件上取下。

四、注意事项：1. 在使用液压钳之前，应该熟悉液压钳的使用说明书并操作人员应该接受专业培训。

夹具的使用说明夹具是一种用于固定工件的工具，通常用于机械加工、装配和检测等领域。

夹具的作用是将工件固定在特定的位置和角度，以便进行加工或测试。

夹具可以大大提高生产效率和加工精度，因此在工业生产中得到广泛应用。

夹具的种类非常多，根据不同的应用场景和工件形状，可以选择不同类型的夹具。

下面介绍几种常见的夹具类型及其使用说明：1. 机械夹具机械夹具是一种常见的夹具类型，它通过机械力将工件固定在夹具上。

机械夹具通常由夹爪、夹具座和螺旋杆等部件组成。

使用机械夹具时，需要先将工件放在夹具上，然后旋转螺旋杆，使夹爪夹紧工件。

机械夹具适用于各种形状的工件，但需要根据工件的尺寸和形状选择合适的夹具型号。

2. 真空吸盘夹具真空吸盘夹具是一种利用真空吸力将工件固定在夹具上的夹具。

真空吸盘夹具通常由吸盘、真空泵和控制系统等部件组成。

使用真空吸盘夹具时，需要将吸盘放在工件上，然后打开真空泵，产生负压吸附工件。

真空吸盘夹具适用于平面形状的工件，如玻璃、金属板等。

3. 液压夹具液压夹具是一种利用液压力将工件固定在夹具上的夹具。

液压夹具通常由夹爪、液压缸和液压泵等部件组成。

使用液压夹具时，需要先将工件放在夹具上，然后打开液压泵，产生液压力将夹爪夹紧工件。

液压夹具适用于大型工件和需要高精度加工的工件。

4. 磁性夹具磁性夹具是一种利用磁力将工件固定在夹具上的夹具。

磁性夹具通常由磁铁、夹具座和控制系统等部件组成。

使用磁性夹具时，需要将工件放在夹具上，然后打开控制系统，产生磁力将工件吸附在夹具上。

磁性夹具适用于平面形状的工件，如钢板、铁板等。

总之，夹具是一种非常重要的工具，在工业生产中得到广泛应用。

选择合适的夹具可以大大提高生产效率和加工精度，因此在使用夹具时需要根据工件的形状和尺寸选择合适的夹具类型。

同时，在使用夹具时需要注意安全，避免夹具失效或工件脱落等情况发生。
