第一章发动机机体组的修理发动机机体组的主要部件包括汽缸体、汽缸盖和飞轮壳。
第一节汽缸体的维修汽缸体的主要耗损形式有磨损、变形和裂纹。
一、汽缸磨损检验和修理尺寸的确定1.汽缸磨损检验汽缸磨损检验项目有磨损量、圆度和圆柱度误差。
圆度和圆柱度误差检验方法:(1)选择合适的测量接杆旋入表杆下端。
调整接杆的长度,使其与活动测点的总长度同被测汽缸直径相适应。
(2)在每一个汽缸选择三个断面,分别是活塞处在上止点、中间和下止点时第一道活塞环所对的位置;每个断面选择与曲轴轴线平行和垂直两个方向。
分别测量其直径。
(3)同一断面上两个直径差值的一半为该断面的圆度误差;同一汽缸孔中所测六个直径,其最大值与最小值差值的一半为该汽缸孔的圆柱度误差。
磨损量检验时使用的工具是量缸表和螺旋千分尺。
2.汽缸修理尺寸等级的确定按磨损量和加工余量确定修理尺寸等级。
3.汽缸搪削量和搪削次数汽缸的搪削量=所配活塞最大直径—所搪汽缸最小直径+配缸间隙—磨缸余量如CA6102发动机,最小汽缸直径为Φ101.62mm,按二级修理尺寸进行修理,所选活塞的尺寸为102.15mm,如选汽缸的配合间隙为0.035mm,磨缸余量为0.02mm,则搪削量为:102.15-101.62+0.035-0.02=0.563mm磨缸余量有时可用经验方法判断:将活塞清洗后倒置于汽缸中,活塞能靠自重缓慢下降,但无间隙感觉,此间隙约为0.02mm。
确定搪削次数时,首先确定每次搪削的进刀量。
第一刀因为汽缸表面的硬化层和磨损不均匀造成搪削时负荷不均衡,进刀量选0.05mm;最后一刀需要降低加工表面的粗糙度,进刀量也选0.05mm;中间各刀选择进刀量0.1—0.15mm (视不同搪缸设备确定)。
二、汽缸搪削工艺要点1.设备介绍国产T716型固定式搪缸机,以汽缸体底平面作为定位基准。
搪孔直径为76—165mm,搪孔最大长度为410mm。
国产T8014型移动式搪缸机,以汽缸体上平面作为定位基准。
机体组的检修流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!机体组的检修流程是机体运行维护工作中至关重要的一环,它涉及到设备的完好性和性能保障。

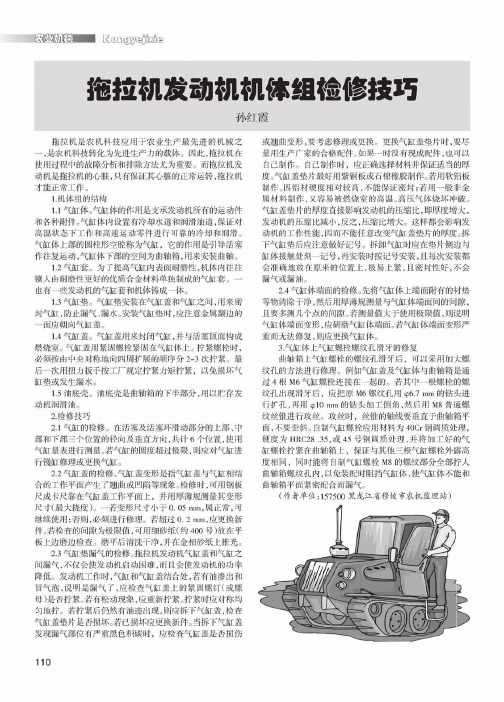

I农业机槭拖拉机发动机机体纽检修技巧孙红霞拖拉机是农机科技应用于农业生产最先进的机械之 一,是农机科技转化为先进生产力的载体。
