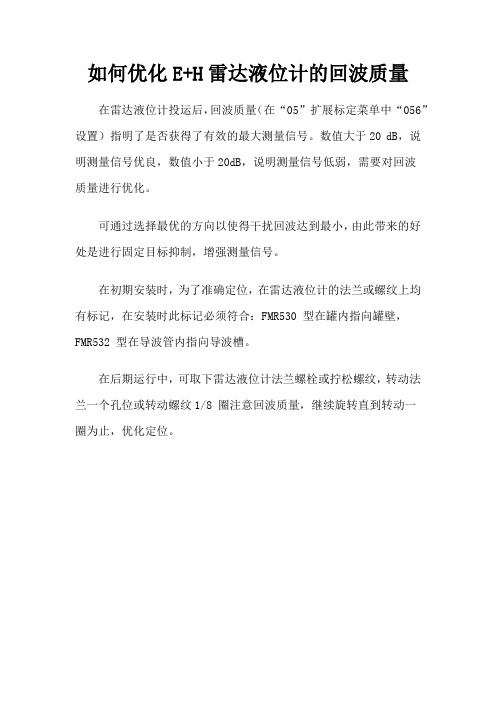

如何优化E+H雷达液位计的回波质量
在雷达液位计投运后，回波质量（在“05”扩展标定菜单中“056”设置）指明了是否获得了有效的最大测量信号。

数值大于20 dB，说明测量信号优良，数值小于20dB，说明测量信号低弱，需要对回波
质量进行优化。

可通过选择最优的方向以使得干扰回波达到最小，由此带来的好处是进行固定目标抑制，增强测量信号。

在初期安装时，为了准确定位，在雷达液位计的法兰或螺纹上均有标记，在安装时此标记必须符合：FMR530 型在罐内指向罐壁，FMR532 型在导波管内指向导波槽。

在后期运行中，可取下雷达液位计法兰螺栓或拧松螺纹，转动法兰一个孔位或转动螺纹1/8 圈注意回波质量，继续旋转直到转动一
圈为止，优化定位。

E+H液位计设置方法人机界而E3H雷达液位计现场调试及运用E-HI雷达.液位计內量参数示意图。

往E^-HW达液位计的现场调试辻程中需注意以下歩数的设置,参数设蚤的合理性将直扳介睑憧的;嘲性3 o1）罐体理状：在"00”基本愎定契单中■伽旷祓蚤包括挨顶廳卧式邸離旁通菅、导波菅〔也辭于导腹貝线应甲）、平顶罐、球摊聚刀介航条件：在叩卩基本设定菜显中<f003If谡置’包捂价电舷未知、于1詞至1.9之咼、干1爲至4苕眼于4 M 10 Z间、大干10这用中类型。

力过程条件：在£<00!,基本设定菜单中-<004"演置，包括标^隹狀态、平静表面、波动表面、搅拌器、■剜1变化等状态*4）空理高團在“时基本谏定菓单中-006"设显输入从法兰1测童的歩誉点〕到最低磯位U零点J时距离卜见图1內置姿数示意图标L其5）满罐高匱；在C[00rt基本设定菜单中-[OO0,J设養输人从最低液位到最高裱位U童程）的足碉.理论上测量达S夭线尖端的位量是可能的•但是考虑到腐诙狡粘附的影响，测量范用的终值师E离天线的尖端至少碩個，但使用F駅532型带平面天集时这一距离至少不得低干L皿见圏1內置爹数示意圏rt F"标识。

C） WSi ft -D5-1犷展标定菜单中竹5『设置，杲扌酩总够测量的量高物位与S'B^考点之闻的最■■卜距离，当物便扯干盲险帕无法保证物傥的可触憧。

FW530型设定數值箱劇叭天螳的长嵐F血532型设定数值为皿吨图1內賢琴勲示意图吒尸标识协7）安全距离；在ei01!，安全设定菜单中叩1产傩]设定数值琴照“満耀高IT愎置说明（现场询试中注意区分咏兀型和FHR532型了见图I内置卷叛示营图U SD B标识&S）做圍定昌标抑制=目的是消除液检回渡以外的杂液〔例対边甬，焊缝等）对雷达测量的彫响，便测量凰縉臨可在啊扌扩廉标定菓单中u051J,*f062T,忆5护僅用干扰抑制功^对内鄂的干扰回波进行｝卬制，便其不祓当作真实物位回波进行计算口首笑对義位即和距离“旷与实际人工检尺歆值进行匕傲，苦存在误基选择菜单叩刃"中'洋动”选喷然厨在菓单呵陋'中翁入扌购隠馴抑制庞围必须在实际履位前每米结束*根据已如的空罐值应贝肪時砸围知E-L 〔实际液泄〕-0.57T,最后在菜单"053"中启动干扰回波抑制，在彳IWB1程中，可在菜单t（0E2rf 丹碌抑制曲线〔包绍銭「对固定目标抑制进行脸查少朴如厨N圈乳圈吐圈5所示。

e+h超声波液位计说明书E+H超声波液位计是一种用于测量液体或固体物料的非接触液位测量仪器。

它利用了超声波的传播特性来实现测量，并具有高精度、可靠性和适用性广的特点。

下面是该液位计的相关参考内容。

1. 原理及工作方式:E+H超声波液位计采用了时间差法原理进行测量。

它通过发射超声波脉冲并接收被液位反射的脉冲，根据传播时间差来计算出液位高度。

超声波的传播速度在大部分情况下是恒定的，因此，通过测量时间差可以准确计算出液位高度。

2. 设备特点和优势:- E+H超声波液位计可以适用于各种液体和固体物料的测量，包括有蒸汽、气体、油类、化学药品、腐蚀性物质等。

- 该液位计设备精度高，能够实现毫米级别的测量准确度。

- 它具有非接触式测量的特点，无需浸入液体或物料，不会对被测介质产生污染。

- 该液位计设备体积小巧，结构简单，并且安装操作方便。

- 它具有可靠性高的特点，适合于在严苛的工业环境中进行长时间运行。

3. 使用范围:E+H超声波液位计广泛应用于各种工业过程中的液位测量和控制，包括但不限于以下领域:- 石油、化工和制药行业中的储罐、反应器或混合槽等的液位监测。

- 发电厂中的锅炉水位和储罐液位的监测。

- 食品和饮料生产线中的液体测量和控制。

- 供水和污水处理系统中的液位监测。

- 液化气体储存罐的液位测量。

4. 安装及操作指南:- 在安装前，需要确定好液位计的安装位置，避免与其它设备或材料的干扰。

- 安装时，确保液位计与被测物料之间没有遮挡物，以确保测量的准确性。

- 液位计的操作需要按照说明书进行，加电和设置参数前，需要确保供电正常，并参考说明书设置相应的参数。

- 更换传感器或维护时，需要确保设备断电，并按照说明书进行操作。

总结:通过以上有关E+H超声波液位计的相关参考内容，我们了解到它的原理、工作方式、设备特点和优势，以及使用范围和安装操作指南。

这些信息为用户提供了使用和维护液位计的指导，同时也展示了该液位计的高精度和可靠性，满足了用户对液位测量的需求。

e+h超声波液位计参数
E+H超声波液位计（也称为埃默森智能超声波液位计）的参数包括：
1. 测量范围：从几毫米到几十米不等，具体范围根据具体型号和应用要求而定。

2. 精度：通常在+-1mm或+-0.1%之间，可根据应用要求进行调整。

3. 工作温度范围：通常为-40℃到+60℃，也可根据需求进行定制。

4. 工作压力范围：通常为0.2 MPa到4 MPa，具体范围取决于型号和应用。

5. 输出信号：通常为4-20mA模拟信号或Modbus RS485数字信号，可根据需求进行定制。

6. 防护等级：通常为IP66或IP67，具体等级取决于型号和应用环境。

7. 杆长：可根据具体要求进行定制，通常最长可达30米。

8. 波束角度：通常为3°或10°，具体波束角度取决于型号和应用要求。

9. 供电电源：通常为DC 12-30V或AC 100-230V，具体电源要求取决于型号。

总之，E+H超声波液位计的参数可以根据具体的应用需求来进行选择和调整。

E+H液位计设置方法人机界而E^H雷达液位计现场调试及运用E曲雷达液位计內置参数示意图。

在E+H雷达液位计的现场调艇程中需注意以下参数的设至步数设置的合理性将直接形响到介质测童的淮确性3。

1）罐体形状：在“00”基本设定菜单中“002”设置，包括拱顶罐、臣卜式柱形罐、旁通营、导波管（也适州于导波夭线应用）、平顶罐、球罐瓠2）介质条件：在“00”基本设定菜单中“003”设置，包括介电常数未知、于1.4至1.9之间、干1.9至4 Z间、于4至10 Z间、大千10这财啖型。

3）过程条件：在“00”基本设定菜单中“004”设置，包括标准状态、平静表面、波动表面、搅拌器、快遠变化等状态。

4）空罐鬲處往“00”基本设定菜单中"005"设蚩。

输入从法兰（测量的参考点）到最低液位U尊点）的距离“见图1内養歩数示意图“E”标洛5〕满罐高度：在“00”基本设定菜单中“006”讲置，输入从最低液位到最高液位U量程）的足碉，理论上测量达到天线尖端的位置是可能的•但是考虑到腐烛及粘附的影响，测量范围的终値应^离夭线的尖端至少50顽，但使用FHR532型带平面天线时这一$箔至少不得低千1珈见图1內置参数示意图"F”标识。

6）盲区；在“05”犷展标定菜单中“059”设置，斟讎够测量的最高物位与测庫参考点之间的最小^离，当物位处干盲区时，无法保证物位的可轴憧。

FMR530型设定数值为喇叭天线的长度，FMK532型设定数値为5。

见图1内置参数示意图“BD"标识。

7）安全乍陕；左呵”安全设定菜单中55”设置，设定数值参照“满罐高度"设置说明，现场训试中注意区分Fm530型和疏R532型。

见图1內置参数示意图“SD”标识。

8）做圍定目标抑制：目的是消除液位回波以外的杂波（例如边角，焊缝等）对雷达测量的影响，使测量萸精确，可在“05”扩展标定菜单中“ 051” “052” “053”使用干扰抑制功能对内部飽干扰回波迸行^制，使具不被当作真实物位回波进行计算。

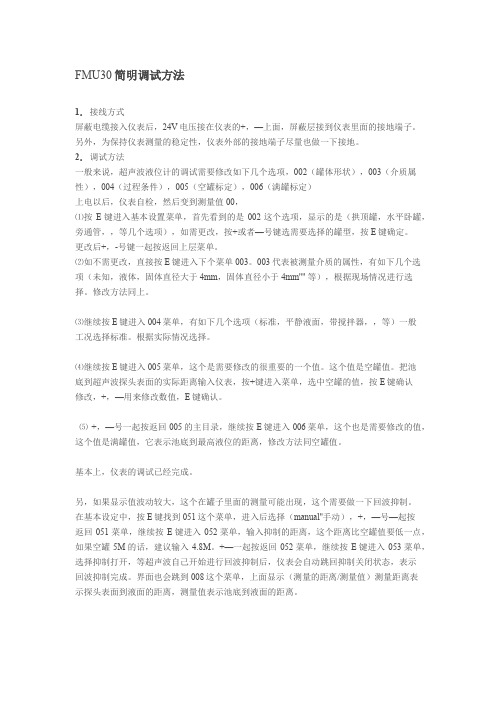

FMU30简明调试方法1．接线方式屏蔽电缆接入仪表后，24V电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子。

另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。

2．调试方法一般来说，超声波液位计的调试需要修改如下几个选项，002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定）上电以后，仪表自检，然后变到测量值00，⑴按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者—号键选需要选择的罐型，按E键确定。

更改后+，-号键一起按返回上层菜单。

⑵如不需更改，直接按E键进入下个菜单003。

003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm，固体直径小于4mm'''' 等），根据现场情况进行选择。

修改方法同上。

⑶继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。

根据实际情况选择。

⑷继续按E键进入005菜单，这个是需要修改的很重要的一个值。

这个值是空罐值。

把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。

⑸+，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到最高液位的距离，修改方法同空罐值。

基本上，仪表的调试已经完成。

另，如果显示值波动较大，这个在罐子里面的测量可能出现，这个需要做一下回波抑制。

在基本设定中，按E键找到051这个菜单，进入后选择（manual''手动），+，—号—起按返回051菜单，继续按E键进入052菜单，输入抑制的距离，这个距离比空罐值要低一点，如果空罐5M的话，建议输入4.8M。

+—一起按返回052菜单，继续按E键进入053菜单，选择抑制打开，等超声波自己开始进行回波抑制后，仪表会自动跳回抑制关闭状态，表示回波抑制完成。

超声波液位计测量原理引言液体的液位测量在工业和生活中非常常见，涉及到很多领域。

超声波液位计作为一种非接触式的测量仪器，被广泛应用于液位测量中。

本文将详细介绍超声波液位计的测量原理。

什么是超声波液位计？超声波液位计是一种利用超声波来测量液体液位的设备。

它通过发射超声波脉冲向液体中传播，当超声波遇到液体表面时，部分能量被反射回来。

通过测量超声波的传播时间或波速，就可以计算出液体与传感器之间的距离，从而得知液体的液位。

超声波液位计的工作原理超声波液位计的测量原理基于声学原理和时间测量原理。

它主要包括以下几个步骤：发射超声波超声波液位计内部包含一个发射器，它会产生超声波脉冲。

这个脉冲会沿着传感器的探头向液体中传播。

超声波与液体交互当超声波遇到液体表面时，一部分声波会被反射回来，另一部分声波会继续向下传播。

液体的属性和液位的高低都会影响反射的声波信号。

传感器会接收到反射回来的声波。

接收反射的声波信号传感器内部包含一个接收器，它会接收到反射回来的声波信号。

接收器将接收到的信号转换为电信号，并传送到处理单元。

处理信号处理单元会对接收到的信号进行处理，包括放大、滤波、时间测量等。

处理单元会记录下超声波从发射到接收的时间间隔，也就是超声波的传播时间。

计算液位根据超声波的传播时间和超声波在液体中传播的速度，可以计算出液体与传感器之间的距离。

通过距离与传感器的位置关系，可以得知液位的高度。

超声波液位计的优点和应用超声波液位计具有以下优点：1.非接触式测量：超声波液位计不需要直接接触液体，避免了物理接触可能带来的污染和损坏。

2.高精度测量：超声波液位计的测量精度可以达到毫米级别，非常适合对液位进行精确控制。

3.宽泛应用范围：超声波液位计适用于大多数液体，无论是清洁液体还是带有颗粒或泡沫的液体。

超声波液位计广泛应用于各个领域，包括但不限于：•工业领域：化工、石油、制药等工业中的液位测量和过程控制。

•水处理：水池、湖泊、河流等水体的液位监测和管理。

EH雷达液位计现场调试及运用一、现场调试1.安装：将雷达液位计安装在储罐或管道上，注意安装位置的选择，避免干扰因素。

同时，还要确保设备的安装稳固，不会因为设备的晃动而导致误差。

2.连接电缆：将雷达液位计的接口与PLC或DCS系统连接，在接线过程中遵循正确的接线原则，确保信号传输的稳定性和可靠性。

3.功耗测试：在设备通电之前，先测试设备的功耗情况，确保设备的电源和电流符合要求，以免因为电流不稳定而影响设备的测量结果。

4.校准：在设备正式使用之前，需要进行校准，以确保设备能够准确地测量液位。

校准过程中需要进行零点校准和距离标定，通过调整设备的参数，使得设备能够准确地显示液位。

5.测试：在校准完成后，可以进行液位计的测试。

测试过程中，可以通过给储罐或管道加水或排水来验证设备的测量结果是否准确。

如果发现测量结果与实际液位不符，可以通过调整设备参数或重新校准来解决。

6.数据记录：在测试过程中，需要将设备的测量结果进行记录，以备后续分析和比较。

同时，也需要记录设备的工作状态和故障信息，以便日后维护和排除故障。

二、运用1.液位监测：EH雷达液位计可以实时监测储罐或管道中的液位情况，通过输入到PLC或DCS系统中，实现对液位的监控。

可以保证液位的稳定性和可靠性，提高生产效率。

2.报警功能：当液位超过设定的上限或下限时，EH雷达液位计会自动触发报警系统，通过声音、光等方式进行报警，提醒操作人员及时采取措施，避免危险事故的发生。

3.配合流量计使用：EH雷达液位计可以与流量计配合使用，通过对液位和流量进行实时监测和分析，可以判断液体的供给和消耗情况，优化工艺流程，提高生产效率。

4.故障诊断：EH雷达液位计具有故障诊断功能，可以实时检测设备工作状态和故障信息，并通过PLC或DCS系统输出故障信号，提前预警，方便进行维护和排除故障。

5.远程监控：EH雷达液位计可以通过通信接口与计算机或云平台进行连接，实现对液位的远程监控和管理，方便操作人员进行远程操作和管理，提高工作效率和运行安全性。

E+H超声波液位计调试方法E+H超声波液位计FMU30,FMU40的接线方式。

屏蔽电缆接入仪表后，24V电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子。

另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。

E+H超声波液位计FMU30,FMU40的调试方法一般来说，超声波液位计的调试需要修改如下几个选项,002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定）上电以后，仪表自检，然后变到测量值00。

（1）按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者—号键选需要选择的罐型，按E键确定。

更改后+，-号键一起按返回上层菜单。

（2）如不需更改，直接按E键进入下个菜单003。

003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm，固体直径小于4mm'''' 等），根据现场情况进行选择。

修改方法同上。

（3）继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。

根据实际情况选择。

（4）继续按E键进入005菜单，这个是需要修改的很重要的一个值。

这个值是空罐值。

把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。

（5） +，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到zui高液位的距离，修改方法同空罐值。

基本上，仪表的调试已经完成。

另，如果显示值波动较大，这个在罐子里面的测量可能出现，这个需要做一下回波抑制。

在基本设定中，按E键找到051这个菜单，进入后选择（manual''手动），+，—号—起按返回051菜单，继续按E键进入052菜单，输入抑制的距离，这个距离比空罐值要低一点，如果空罐5M的话，建议输入4.8M。
