三通放样三通的制作一、挤压三通挤压三通(见图5-17)是利用钢材的塑性并在不破坏金属组织的条件下，使钢管段按照三通胎模作塑性变形。
采用无缝钢管切成管段，经过压椭圆、加热挤凸颈、开孔、整形等加工成三通。
用挤压法，加工三通所用的钢管管径应使用比三通主通管直径大2～3号的管子，例如三通主通管为φ76mm，则采用φ102mm以上的钢管加工。
国内有挤压三通的定型产品。
图5-17 挤压三通二、焊接三通干管连接支管时经常在干管上开孔焊接支管而成焊接三通。
1.正三通正三通是支管与干管垂直的三通，分为等径正三通和异径正三通，其样板画法是相同的。
异径正三通展开法画样板，见图5-18。
先用于管外圆直径D画一圆，并画横向和竖向轴线。
在竖向轴线上截取0-4等于支管高度，过4点竖向轴线的垂线1-1，1-1长度等于支管外圆的直径D1，并被竖向轴线所平分(即1-4长度等于4-1长度)。
以1-1长度为直径在上方画半圆，再将半圆弧等分6等分，过圆弧上各等分点作支管直径1-1的垂线，交直径1-1于2、3、4、3、2点，延长各垂线交下面大圆(干管截面)于1′、2′、3′、4′、3′、2′各点。
过1-1向右引水平线，在水平线上截取1-1，等于支管外圆周长L1(L1=πD1)，再将1-1等分12等分，等分点为1、2、3、4、3、2、1、2、3、4、3、2、1，过各等分点作1-1的垂线，在各垂线上分别截取1-1′，2-2′，3-3′、4-4′、3-3′、2-2′、1-1′、2-2′……1-1′，其长度分别等于左图中的各线对应长度。
再用曲线板连接1′、2′、3′、4′、3′、2′、1′、2′……各点，可得出支管的展开图，用剪刀剪出即支管的下料样板。
图5-18 正三能下料样板图2.斜三通在样板纸上先画出斜三通的正面图与侧面图。
见图519。
分别在正面图和侧面图的支管端部，以支管外圆直径画半圆，分别将两个半圆等分八等分，过各等分点。
作与支管直径垂直的平行垂线。

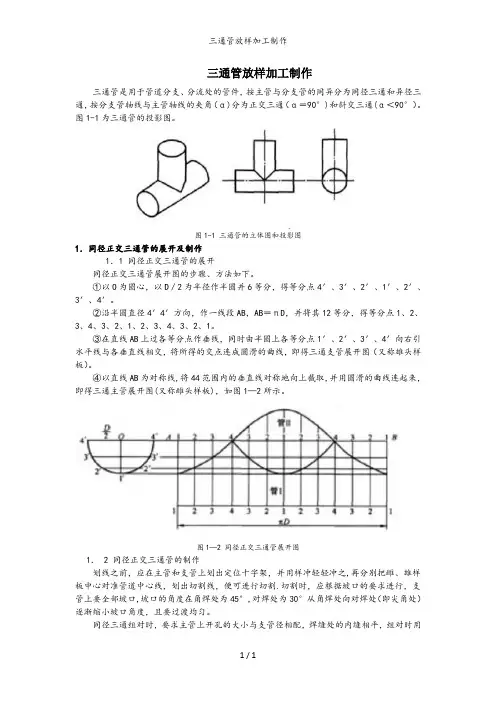

三通管放样加工制作三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角（α)分为正交三通（α＝90°)和斜交三通(α＜90°）。
图1-1为三通管的投影图。
图1-1 三通管的立体图和投影图1．同径正交三通管的展开及制作1．1 同径正交三通管的展开同径正交三通管展开图的步骤、方法如下。
①以O为圆心，以D／2为半径作半圆并6等分，得等分点4′、3′、2′、1′、2′、3′、4′。
②沿半圆直径4′4′方向，作一线段AB，AB＝πD，并将其12等分，得等分点1、2、3、4、3、2、1、2、3、4、3、2、1。
③在直线AB上过各等分点作垂线，同时由半圆上各等分点1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图（又称雄头样板）。
④以直线AB为对称线,将44范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板)，如图1—2所示。
图1—2 同径正交三通管展开图1． 2 同径正交三通管的制作划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之,再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割.切割时，应根据坡口的要求进行，支管上要全部坡口,坡口的角度在角焊处为45°,对焊处为30°从角焊处向对焊处（即尖角处）逐渐缩小坡口角度，且要过渡均匀。
同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用宽座角尺校正支管与主管间的角度为90°，然后点焊固定，最后进行焊接。
2．异径正交三通管的展开及制作异径正交三通管也称异径正三通,简称异径三通，图1—3为异径三通的立体图和投影图。
2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下(见图1—4)。
图1—3 异径正交三通管的立体图与投影图图1—4 异径正交三通管的展开①根据主管(管Ⅱ)及支管(管Ⅰ）的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。
三通管放样加工制作固定，最后进行焊接。
2．异径正交三通管的展开及制作异径正交三通管也称异径正三通，简称异径三通，图1—3为异径三通的立体图和投影图。
2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下(见图1—4)。
图1—3 异径正交三通管的立体图与投影图图1—4 异径正交三通管的展开①根据主管(管Ⅱ)及支管(管Ⅰ)的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。
②将支管半圆6等分，得交点4、3、2、1、2、3、4，再从各等分点作支管轴线的平行线，与主管圆弧交于4′、3′、2′、1′、2′、3′、4′各点。
③沿直管直径44线的水平方向作一水平线段AB，AB=πD(D为支管管径)，并将其12等分，得各分点1、2、3、4、3、2、1、2、3、4、3、2、1各点。
④由直线AB上的各等分点作垂直引下线，然后由主管圆弧上各交点向右引水平线，对应相交于各点，用圆滑的曲线把各相交点连接起来，即得支管展开图(又称雄头样板)。
⑤再延长支管圆中心线的垂线，将此垂线的某一点定为1°，在此直线上以1°为中心，上下对称量取主管圆弧上的弧长，得交点1°、2°、3°、4°，通过这些点作支管圆中心垂线的垂直线。
⑥过支管与主管圆弧的各相交点4′、3′、2′、1′、2′、3′、4′作支管圆中心垂线的平行线，对应相交于各点，用圆滑的曲线将各相交点连接起来，即得三通主管展开图(又称雌头样板)。
2．2 异径正交三通管的制作划线之前，应先在主管和支管上划出定位十字线，并用样冲轻轻冲之，分别把雄、雌样板中心对准管道中心线划出割线，然后即可进行切割，组对时应用宽座角尺校正支管与主管的角度为90°，支管管端应与主管内壁相平，支管不得伸入主管管腔内。
3．同径斜交三通管的展开及制作同径斜交三通管简称同径斜三通，图1—5为同径斜三通的立体图和投影图。

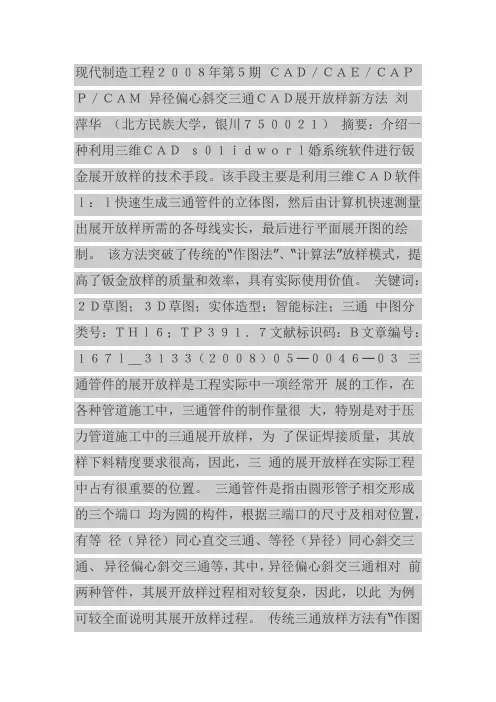

现代制造工程２００８年第５期ＣＡＤ／ＣＡＥ／ＣＡＰＰ／ＣＡＭ异径偏心斜交三通ＣＡＤ展开放样新方法刘萍华（北方民族大学，银川７５００２１）摘要：介绍一种利用三维ＣＡＤｓ０１ｉｄｗｏｒｌ婚系统软件进行钣金展开放样的技术手段。
该手段主要是利用三维ＣＡＤ软件ｌ：ｌ快速生成三通管件的立体图，然后由计算机快速测量出展开放样所需的各母线实长，最后进行平面展开图的绘制。
该方法突破了传统的“作图法”、“计算法”放样模式，提高了钣金放样的质量和效率，具有实际使用价值。
关键词：２Ｄ草图；３Ｄ草图；实体造型；智能标注；三通中图分类号：ＴＨｌ６；ＴＰ３９１．７文献标识码：Ｂ文章编号：１６７ｌ＿３１３３（２００８）０５—００４６—０３三通管件的展开放样是工程实际中一项经常开展的工作，在各种管道施工中，三通管件的制作量很大，特别是对于压力管道施工中的三通展开放样，为了保证焊接质量，其放样下料精度要求很高，因此，三通的展开放样在实际工程中占有很重要的位置。
三通管件是指由圆形管子相交形成的三个端口均为圆的构件，根据三端口的尺寸及相对位置，有等径（异径）同心直交三通、等径（异径）同心斜交三通、异径偏心斜交三通等，其中，异径偏心斜交三通相对前两种管件，其展开放样过程相对较复杂，因此，以此为例可较全面说明其展开放样过程。
传统三通放样方法有“作图法”、“计算法”。
“作图法”就是通过绘制管件的投影视图，求出管件展开所需的各母线实长，依据母线实长绘制其平面展开图。
“计算法”则是通过计算公式，求出管件展开所需的各母线实长，依据母线长度绘制其平面展开图。
上述两种方法，是多年来人们一贯使用的传统放样方法，随着三维ＣＡＤ技术的不断发展，尤其是近几年来，ＣＡＤ系统软件在工程设计领域等到了广泛应用，日益显示其优越性。
三维ＣＡＤ应用于钣金展开放样领域，目前还没有相关资料介绍，作者结合ＣＡＤ／ｃＡＭ教学实际以及工程设计经验，在该方面进行了积极探索和探讨，实践证明利用三维ＣＡＤ进行钣金件的展开放样，步骤简单、清晰，所求得的钣金展开数据准确可靠，是优于传统放样模式的一种新的、高效的钣金展开放样方法。
