燃油及排气控制系统位置索引…………………………………F-3进气系统………………………………F-3供油系统……………………………F-4排气系统……………………………F-6控制系统……………………………F-7发动机的调整…………………………F-8点火正时检查………………………F-8怠速检查……………………………F-8怠速尾气检查………………………F-8进气系统………………………………F-10真空软管分布图…………………F-10进气系统的拆卸/安装……………F-10可变进气管（V AD）节气门检查………………………F-12可变进气管（V AD）控制电磁阀检查（L3）………………F-13可变进气管（V AD）校正阀控制阀（单向）检查（L3）……F-13怠速气体控制(IAC)阀检查……F-13可变进气气系统（VIS）节气门执行器检查(L3)…………F-14可变进气系统（VIS）电磁阀检查………………………F-14可变涡流控制系统（VTCS）节气门执行器检查………………F-15可变涡流控制电磁阀……………F-15油门踏板的拆卸/安装…………F-16油门拉线的检查/调试……………F-16供油系统…………………………F-17检修前程序………………………F-17检修后程序………………………F-17燃油箱的拆卸/安装………………F-18燃油箱检查………………………F-19单向阀检查………………………F-20燃油管道压力检查………………F-20燃油泵的拆卸/安装………………F-22燃油泵分解/装配…………………F-24燃油泵检查………………………F-25喷油嘴的拆卸/安装………………F-28喷油嘴检查………………………F-31油压执行器检查…………………F-34脉冲缓冲器的拆卸/安装…………F-34脉冲缓冲器的检查………………F-34排气系统……………………………F-35排气系统的检查…………………F-35排气系统的拆卸/安装……………F-35排气系统……………………………F-38活性炭罐检查……………………F-38燃油蒸气控制阀（单向）检查（L.H.D）…………F-38净化电磁阀的拆卸/安装…………F-38净化电磁阀检查…………………F-39 EGR阀的拆卸/安装……………F-39 EGR阀检查………………………F-40 PCV阀检查…………………………F-41三元催化器检查（TWC）………F-41控制系统……………………………F-43PCM的拆卸/安装………………F-43 PCM检查………………………F-45 PCM结构………………………F-50进气温度(IAT)传感器的检查……F-50空气流量(MAF)传感器检查……F-51节流阀位置（TP）传感器………F-51进气压力传感器检查……………F-52发动机冷却液温度（ECT）传感器的拆卸/安装…………………F-53发动机冷却液温度（ECT）传感器的检查……………………F-53曲轴位置（CKP）传感器检查…F-54曲轴位置（CKP）传感器的拆卸/安装…………………………………F-54凸轮轴位置（CMP）传感器检查…F-55爆震传感器检查…………………F-56爆震传感器的拆卸/安装…………F-56加热型氧气传感器（氧传感器）检查…………………………………F-56助力转向系统压力开关检查……F-58离合器开关检查…………………F-59空档开关检查……………………F-59大气压力（BARO）传感器检查…F-60车载诊断………………………………F-61前言…………………………………F-61车载诊断（OBD）待定故障代码…F-62车载诊断（OBD）停桢数据………F-62车载诊断（OBD）系统准备工作检查…………………………………F-62OBD诊断检查结果………………F-62 OBD读取/清除代码检查结果…F-62OBD参数认证（PID）存取……F-62车载诊断检验……………………F-62 OBD驱动模式…………………F-64诊断检验结果……………………F-65 DTC确认程序…………………F-66 KOEO/KOER自检……………F-66维修后程序……………………F-66故障代码（DTC）表…………………F - 67 DTC P0662 ……………………F-156DTC P0703……………………F-156DTC P0704……………………F-158DTC P0850……………………F-160DTC P1410……………………F-162DTC P1562 ……………………F-164DTC P2006……………………F-166DTC P2009………………………F-168 DTC P2010……………………F-170DTC P2228……………………F-172DTC P2229……………………F-174DTC P2502……………………F-176DTC P2503……………………F-177DTC P0511 ……………………F-148DTC P0550…………………………F-150 DTC P0602…………………………F-152 DTC表…………………………F-67DTC P0010………………………F-70DTC P0011………………………F-72DTC P0012………………………F-73 DTC P0031………………………F-74 DTC P0032………………………F-76 DTC P0037………………………F-78 DTC P0038………………………F-80 DTC P0101………………………F-81 DTC P0102………………………F-83 DTC P0103………………………F-85 DTC P0107 ……………………F-86 DTC P0108………………………F-88 DTC P0111………………………F-90 DTC P0112………………………F-91 DTC P0113………………………F-92 DTC P0117………………………F-94 DTC P0118………………………F-96 DTC P0121………………………F-98 DTC P0122……………………F-100 DTC P0123……………………F-102 DTC P0125……………………F-104 DTC P0131, P0132……………F-105 DTC P0133……………………F-108 DTC P0134……………………F-110 DTC P0138……………………F-112 DTC P0140……………………F-114 DTC P0171……………………F-116 DTC P0172……………………F-119 DTC P0300 …………………F-121 DTC P0301, P0302,P0303, P0304 ………………F-124DTC P0327……………………F-126 DTC P0328……………………F-128 DTC P0335……………………F-130 DTC P0340……………………F-132 DTC P0403……………………F-134 DTC P0420 …………………F-137DTC P0443……………………F-138 DTC P0480……………………F-140 DTC P0500……………………F-142 DTC P0505……………………F-144 DTC P0506……………………F-145 DTC P0507……………………F-147 DTC P0610……………………F-152 DTC P0661……………………F-154 DTC P2504……………………F-178故障排除…………………………F-181发动机故障排除………………F-181快速诊断表……………………F-182第一：主保险丝及其他保险丝的烧蚀………………………………F-186第二：MIL显示………………F-186第三：曲轴抱死…………………F-187第四：无法驱动/长曲轴/错误起动/错误安装曲轴………………………F-189第五：发动机启动后或怠速时熄火……………………………………F-191第六：曲轴正常但无法启动………F-195第七：怠速恢复迟缓………………F-198第八：发动机工作不稳或怠速不稳……………………………………F-199第九：怠速高/不熄火……………F-201第十：低怠速/减速熄火…………F-202第十一：发动机熄火、工作不稳、耸车等…………………………………F-204第十二：发动机加速/巡航时动力不足…………………………………F-207第十三：发动机加速/巡航时爆震、不稳…………………………………F-210第十四：燃油经济性低…………F-211第十五：尾气不达标……………F-213第十六：耗油量大/泄漏量大…F-214第十七：冷却系统——有关过热事项…………………………………F-215第十八：冷却系统——有关过冷事项…………………………………F-216第十九：尾气烟雾………………F-217第二十：燃油气味(发动机舱) ………………………………F-218第二十一：发动机噪音…………F-219第二十二：发动机抖动…………F-220第二十三：A/C无法正常工作…F-220第二十四：A/C始终处于接通的状态或者A/C压缩机持续运转……………F-221第二十五：油门全开状态下A/C不关闭…………………………………F-221第二十六：尾气有硫磺气味……F-222第二十七：电压不正常…………F-223第二十八：火花塞状态…………F-225偶发性故障排除…………………F-227发动机控制系统性能检查………F-229马自达6车间操作手册（1730-10-02C）位置索引进气系统L8,发动机模型马自达6车间操作手册（1730-10-02C）位置索引供油系统A6E390001006W01发动机舱视图F-4位置索引燃油箱视图F-5位置索引排气系统A6E390001074W01发动机舱视图F-6位置索引控制系统A6E390001074W02F-7发动机的调整点火正时检查：A6E390802000W01注意：·点火正时是不能够被调整的·点火正时的检查需要WDS或者相应的仪器.1．关掉车上的电器2．预热发动机，步骤如下：（1）启动发动机（2）保持发动机转速大约3，000转/分钟直到冷却风扇开始运转（3）松开油门踏板（4）等到冷却风扇停止3．借助于WDS或者相应的仪器检查点火正时是否在规定的范围内点火正时大约：提前TDC 10 度4．确认当发动机转速逐渐增加时，点火正时相应的提前怠速转速检查注意：·点火正时是不可调整的·点火正时的检查需要WDS或者相应的仪器.1．断开车上电器2．预热发动机，步骤如下：（1）启动发动机（2）保持发动机转速大约3，000转/分钟直到冷却风扇开始运转（3）松开油门踏板3．通过WDS或者相应的仪器，确认发动机的怠速转速在规定范围内F-8发动机的调整怠速转速（LF发动机ATX模式）怠速转速（LF发动机ATX模式）1.当电器负载开启后，怠速转速瞬间降低2.鼓风机电机高速运转.前大灯打开，后面除霜器开关启动.冷却风扇启动怠速尾气检查：1．关掉电路的负载2．预热发动机，步骤如下：（1）启动发动机（2）保持发动机转速大约3，000rpm直到冷却风扇运转，（3）松开油门踏板（4）等待直到冷却风扇停止3．确认怠速转速和点火正时在技术规范内（参见F-8怠速转速检查）（参见F-8点火正时检查）4．将尾气检验仪插入排气管5．确认尾气CO和HC含量是在技术规定内F-9进气系统真空软管分布图进气系统的拆卸/安装 A6E391013000W01警告：·当发动机及进气系统过热，将可能被烧坏.建议关闭发动机，待冷却后再拆卸进气系统。

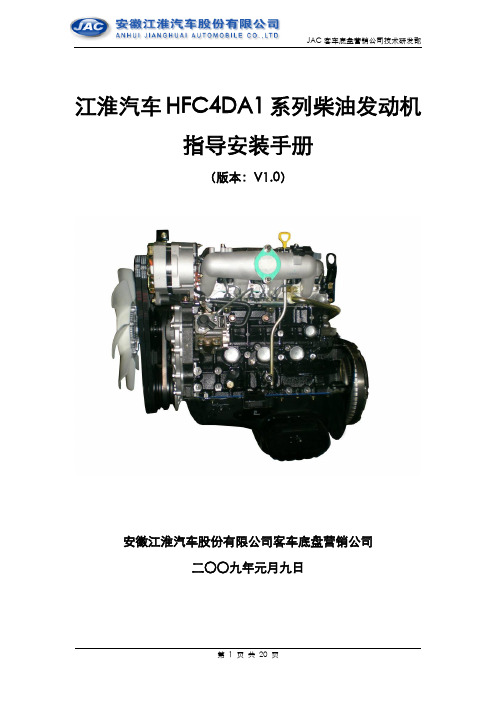

江淮汽车HFC4DA1系列柴油发动机指导安装手册（版本：V1.0）安徽江淮汽车股份有限公司客车底盘营销公司二○○九年元月九日HFC4DA1（欧Ⅲ）系列柴油发动机安装须知Ⅰ：HFC4DA1系列柴油发动机产品简介①HFC4DA1系列国Ⅲ柴油机是江淮汽车自主开发的排量2.8L电控高压共轨节能环保型车用柴油机。
②HFC 4DA1系列柴油机是江淮汽车与德国ＢＯＳＣＨ、奥地利ＡＶＬ三方合作的结晶，先进成熟的技术保证了该机的高品质。
③开发过程中全面应用CAD/CAE/CAM现代发动机设计、试制技术。
④HFC 4DA1系列柴油机的动力、经济指标达到或接近国外先进水平，在国内同类产品中处于领先地位。
⑤良好的经济性：高压共轨技术使各转速和负荷下的燃油都能够得到精确控制，燃油消耗率更低。
⑥降低爆发压力，确保了可靠性，使用寿命长。
⑦振动噪声低，共轨技术，噪声降低２５％。
⑧高可靠：机体、缸盖采用世界领先的西班牙铸造线生产，德国机床和刀具加工，身体坚固。
BOSCH、HONEYWELL等知名品牌零部件。
⑨维修性好：干式缸套结构，易于维修、成本低廉。
Ⅱ：主要技术参数Ⅰ：高压共轨燃油系统 （1）油路连接示意图（2）高压共轨系统工作原理● 电控喷油器根据ECU 发出的喷油指令脉冲进行喷油 ● 喷油始点由指令脉冲起点控制 ● 喷油量由指令脉冲的宽度控制 ● 可以实现多次喷射 ● 喷油压力为共轨压力● 共轨压力可以由ECU 发出的共轨压力指令由高压供油泵控制 ● 共轨压力是闭环控制（3）产品改装或维护涉及到的燃油系统部件 A 、油水分离器 强力水分离功能特别适应低品质燃油和多尘环境 水传感器警示功能其它传感 器输入各缸喷油指令共轨压力指令各缸高压油共轨管高压油共轨压力反馈具备燃油加热功能（防低温燃油析腊）集手油泵、燃油滤清、油水分离为一体，结构紧凑，安装方便温馨提示：◆油水分离器一般通过支架安装在底盘上，并保持垂直（±10°）。
江淮汽车HFC4DA1系列柴油发动机指导安装手册（版本：V1.0）安徽江淮汽车股份有限公司客车底盘营销公司二○○九年元月九日HFC4DA1（欧Ⅲ）系列柴油发动机安装须知Ⅰ：HFC4DA1系列柴油发动机产品简介①HFC4DA1系列国Ⅲ柴油机是江淮汽车自主开发的排量2.8L电控高压共轨节能环保型车用柴油机。
②HFC 4DA1系列柴油机是江淮汽车与德国ＢＯＳＣＨ、奥地利ＡＶＬ三方合作的结晶，先进成熟的技术保证了该机的高品质。
③开发过程中全面应用CAD/CAE/CAM现代发动机设计、试制技术。
④ HFC 4DA1系列柴油机的动力、经济指标达到或接近国外先进水平，在国内同类产品中处于领先地位。
⑤良好的经济性：高压共轨技术使各转速和负荷下的燃油都能够得到精确控制，燃油消耗率更低。
⑥降低爆发压力，确保了可靠性，使用寿命长。
⑦振动噪声低，共轨技术，噪声降低２５％。
⑧高可靠：机体、缸盖采用世界领先的西班牙铸造线生产，德国机床和刀具加工，身体坚固。
BOSCH、HONEYWELL等知名品牌零部件。
⑨维修性好：干式缸套结构，易于维修、成本低廉。
Ⅰ：高压共轨燃油系统（1）油路连接示意图（2）高压共轨系统工作原理其它传感器输入各缸喷油指令共轨压力指令各缸高压油共轨管高压油共轨压力反馈●电控喷油器根据ECU发出的喷油指令脉冲进行喷油●喷油始点由指令脉冲起点控制●喷油量由指令脉冲的宽度控制●可以实现多次喷射●喷油压力为共轨压力●共轨压力可以由ECU发出的共轨压力指令由高压供油泵控制●共轨压力是闭环控制（3）产品改装或维护涉及到的燃油系统部件A、油水分离器强力水分离功能特别适应低品质燃油和多尘环境水传感器警示功能具备燃油加热功能（防低温燃油析腊）集手油泵、燃油滤清、油水分离为一体，结构紧凑，安装方便温馨提示：◆油水分离器一般通过支架安装在底盘上，并保持垂直（± 10°）。
安装时要注意保持留有可以用手操作的空间，如泵油排空、安装管路（快速接头长度）、接线、放水等。
