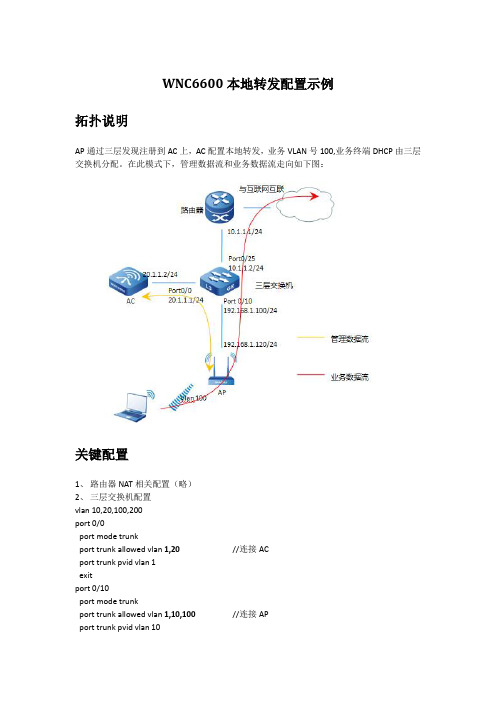

WNC6600本地转发配置示例拓扑说明AP通过三层发现注册到AC上，AC配置本地转发，业务VLAN号100,业务终端DHCP由三层交换机分配。

在此模式下，管理数据流和业务数据流走向如下图：关键配置1、路由器NAT相关配置（略）2、三层交换机配置vlan 10,20,100,200port 0/0port mode trunkport trunk allowed vlan 1,20 //连接ACport trunk pvid vlan 1exitport 0/10port mode trunkport trunk allowed vlan 1,10,100 //连接APport trunk pvid vlan 10exitport0/25description TO_internetswitchport access vlan 200 //连接上层路由器exitinterface vlan10description TO_apip address 192.168.1.100 255.255.255.0exitinterface vlan20description TO_acip address 20.1.1.1 255.255.255.0exitinterface vlan100description Wifi_userip address 172.16.100.254 255.255.255.0exitinterface vlan200ip address 10.1.1.2 255.255.255.0exitip route 0.0.0.0 0.0.0.0 10.1.1.1ip dhcp pool Wifi_user_vlan100 //用户VLAN的DHCPrange 172.16.100.100 172.16.100.200 255.255.255.0dns-server 8.8.8.8default-router 172.16.100.254exit3、无线AP配置登陆到无线AP管理界面，修改无线AP的管理地址，并静态指定AC的地址：4、无线AC配置首先配置VLAN、IP地址等参数使其能与交换机互通，且能通过web管理界面进行管理vlan 20name 连接交换机exitinterface fastethernet0/2switchport mode trunkswitchport trunk allowed vlan 20exitinterface vlan20ip address 20.1.1.2 255.255.255.0exit然后设置无线功能，配置为本地转发，并指定业务VLAN配置SSID的加密参数选择AP配置模板，新增或者编辑系统缺省模板，将无线服务配置与AP模板进行绑定。
