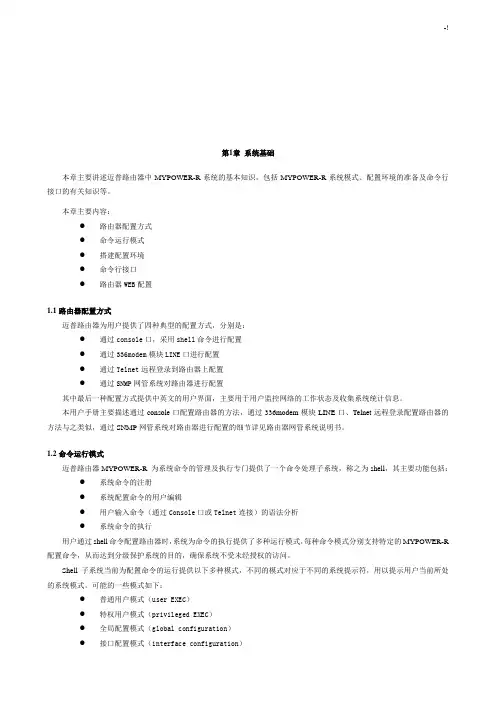

第1章系统基础本章主要讲述迈普路由器中MYPOWER-R系统的基本知识，包括MYPOWER-R系统模式、配置环境的准备及命令行接口的有关知识等。

本章主要内容：●路由器配置方式●命令运行模式●搭建配置环境●命令行接口●路由器WEB配置1.1路由器配置方式迈普路由器为用户提供了四种典型的配置方式，分别是：●通过console口，采用shell命令进行配置●通过336modem模块LINE口进行配置●通过Telnet远程登录到路由器上配置●通过SNMP网管系统对路由器进行配置其中最后一种配置方式提供中英文的用户界面，主要用于用户监控网络的工作状态及收集系统统计信息。

本用户手册主要描述通过console口配置路由器的方法，通过336modem模块LINE口、Telnet远程登录配置路由器的方法与之类似，通过SNMP网管系统对路由器进行配置的细节详见路由器网管系统说明书。

1.2命令运行模式迈普路由器MYPOWER-R 为系统命令的管理及执行专门提供了一个命令处理子系统，称之为shell，其主要功能包括：●系统命令的注册●系统配置命令的用户编辑●用户输入命令（通过Console口或Telnet连接）的语法分析●系统命令的执行用户通过shell命令配置路由器时，系统为命令的执行提供了多种运行模式，每种命令模式分别支持特定的MYPOWER-R 配置命令，从而达到分级保护系统的目的，确保系统不受未经授权的访问。

Shell子系统当前为配置命令的运行提供以下多种模式，不同的模式对应于不同的系统提示符，用以提示用户当前所处的系统模式。

可能的一些模式如下：●普通用户模式（user EXEC）●特权用户模式（privileged EXEC）●全局配置模式（global configuration）●接口配置模式（interface configuration）●路由配置模式（router configuration）●文件系统模式（file system configuration）●访问列表配置模式（access list configuration）●语音口配置模式（voice-port configuration）●拨号端配置模式（dial-peer configuration）●加密变换配置模式（crypto transform-set configuration）●加密映射配置模式（crypto map configuration）●IKE策略配置模式（isakmp configuration）●公钥系列配置模式（pubkey-chain configuration）●公钥配置模式（pubkey-key configuration）●DHCP配置模式（dhcp configuration）其他配置模式在相关章节中进行介绍，表1-1描述了各种命令模式的进入方法及模式间的切换方法。

MSTP 配置手册本手册著作权属迈普通信技术有限公司所有，未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。

侵权必究。

策划：研究院资料服务处* * *迈普（四川）通信技术有限公司地址：成都市高新区九兴大道16号迈普大厦技术支持热线：400 886 8669传真：（+8628）85148948E-mail：support@网址：邮编：610041* * *版本：2008年6月第1版编号：MP/DC-RD-CPSJ-114前言读者对象z网络工程师z技术推广人员z网络管理人员适用范围本手册适用于迈普路由器6.1.X的版本及对应的设备。

本书约定命令行关键字用加粗表示；命令行参数用斜体表示。

大括号“{ }”表示括号中的选项是必选的；中括号“[ ]”表示括号中的选项是可选的；尖括号“<>”表示括号中的信息不被显示出来；方括号“【】”表示括号中的内容需要用户注意；竖线“|”用于分隔若干选项，表示二选一或多选一；正斜线“/”用于分隔若干选项，表示被分隔的各选项是可以被同时选中的；“ 注意”表示需要读者注意的事项，是配置系统的关键之处，希望用户能认真阅读。

“ 注”表示对前面内容的注解；“ 图解”表示对图例的文字解释。

声明由于产品版本升级或其它原因，本手册内容会不定期进行更新。

除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

目录第1章MSTP配置 (1)第2章MSTP协议简介 (2)第3章MSTP基本配置指令 (4)第4章MSTP协议互操作性 (15)第5章MSTP保护功能特性 (17)第6章应用实例 (20)第7章显示与维护 (23)7.1 显示命令实例 (24)7.2 调试命令 (25)7.3 调试命令实例 (25)第1章 MSTP配置本章主要介绍交换机的MSTP配置。

本章主要内容：z MSTP协议简介z MSTP基本配置指令z MSTP协议互操作性z MSTP保护功能特性z MSTP典型应用实例z MSTP显示与维护第2章 MSTP协议简介Spanning Tree Protocol（STP，生成树协议）是IEEE组织制订的用于在网络中消除数据链路层物理环路的协议；狭义的STP是指IEEE802.1D标准中定义的STP协议，广义的STP是指包括IEEE802.1D定义的STP协议以及各种在其基础上经过改进的生成树协议。

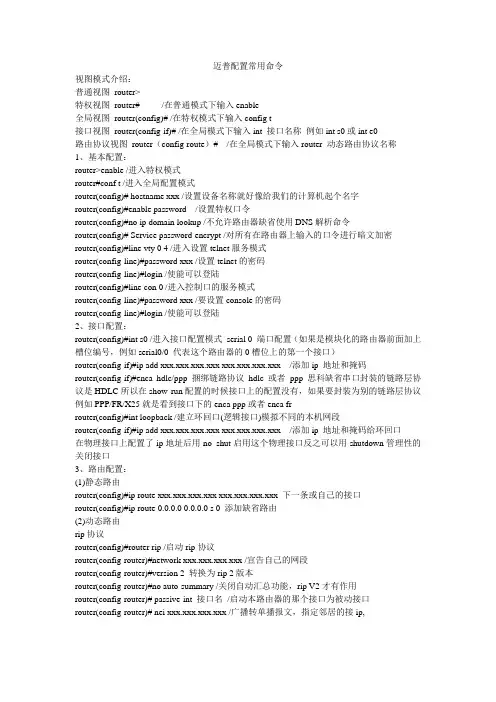

迈普配置常用命令视图模式介绍：普通视图router>特权视图router# /在普通模式下输入enable全局视图router(config)# /在特权模式下输入config t接口视图router(config-if)# /在全局模式下输入int 接口名称例如int s0或int e0路由协议视图router（config-route）# /在全局模式下输入router 动态路由协议名称1、基本配置：router>enable /进入特权模式router#conf t /进入全局配置模式router(config)# hostname xxx /设置设备名称就好像给我们的计算机起个名字router(config)#enable password /设置特权口令router(config)#no ip domain lookup /不允许路由器缺省使用DNS解析命令router(config)# Service password-encrypt /对所有在路由器上输入的口令进行暗文加密router(config)#line vty 0 4 /进入设置telnet服务模式router(config-line)#password xxx /设置telnet的密码router(config-line)#login /使能可以登陆router(config)#line con 0 /进入控制口的服务模式router(config-line)#password xxx /要设置console的密码router(config-line)#login /使能可以登陆2、接口配置：router(config)#int s0 /进入接口配置模式serial 0 端口配置（如果是模块化的路由器前面加上槽位编号，例如serial0/0 代表这个路由器的0槽位上的第一个接口）router(config-if)#ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx /添加ip 地址和掩码router(config-if)#enca hdlc/ppp 捆绑链路协议hdlc 或者ppp 思科缺省串口封装的链路层协议是HDLC所以在show run配置的时候接口上的配置没有，如果要封装为别的链路层协议例如PPP/FR/X25就是看到接口下的enca ppp或者enca frrouter(config)#int loopback /建立环回口(逻辑接口)模拟不同的本机网段router(config-if)#ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx /添加ip 地址和掩码给环回口在物理接口上配置了ip地址后用no shut启用这个物理接口反之可以用shutdown管理性的关闭接口3、路由配置：(1)静态路由router(config)#ip route xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 下一条或自己的接口router(config)#ip route 0.0.0.0 0.0.0.0 s 0 添加缺省路由(2)动态路由rip协议router(config)#router rip /启动rip协议router(config-router)#network xxx.xxx.xxx.xxx /宣告自己的网段router(config-router)#version 2 转换为rip 2版本router(config-router)#no auto-summary /关闭自动汇总功能，rip V2才有作用router(config-router)# passive-int 接口名/启动本路由器的那个接口为被动接口router(config-router)# nei xxx.xxx.xxx.xxx /广播转单播报文，指定邻居的接ip,igrp协议-----内部网关路由协议（IGRP：Interior Gateway Routing Protocol）router(config)#router igrp xxx /启动igrp协议router(config-router)#network xxx.xxx.xxx.xxx /宣告自己的网段router(config-router)#variance xxx /调整倍数因子，使用不等价的负载均衡eigrp---Enhanced Interior Gateway Routing Protocol(增强网关内部路由线路协议)router(config)#router eigrp xxx /启动协议router(config-router)#network xxx.xxx.xxx.xxx /宣告自己的网段router(config-router)#variance xxx /调整倍数因子，使用不等价的负载均衡router(config-router)#no auto-summary /关闭自动汇总功能ospf协议----开放最短路径协议(OSPF)协议router(config)#router ospf xxx /启动协议启动一个OSPF协议进程router(config-router)#network xxx.xxx.xxx.xxx area xxx /宣告自己的接口或网段在ospf的区域中,可以把不同接口宣告在不同区域中router(config-router)#router-id xxx.xxx.xxx.xxx /配置路由的idrouter(config-router)#area xxx stub /配置xxx区域为末梢区域,加入这个区域的路由器全部要配置这个条命令router(config-router)#area xxx stub no-summary /配置xxx区域为完全末梢区域,只在ABR上配置router(config-router)#area xxx nssa /配置xxx区域为非纯末梢区域,加入这个区域的路由器全部要配置这个条命令router(config-router)#area xxx nssa no-summary /配置xxx区域为完全非纯末梢区域,只在ABR上配置,并发布缺省路由信息进入这个区域内的路由器4、保存当前修改/运行的配置：router#write /将RAM中的当前配置存储到NVRAM中，下次路由器启动就是执行保存的配置router#Copy running-config startup-config /命令与write效果一样5、一般的常用命令router(config-if)#exitrouter(config)#router(config-router)#exitrouter(config)#router(config-line)#exitrouter(config)#router(config)#exitrouter#exit命令/从接口、协议、line等视图模式下退回到全局配置模式，或从全局配置模式退回到特权模式router(config-if)#endrouter(config-router)#endrouter(config-line)#endrouter#end命令/从任何视图直接回到特权模式router#Logout /退出当前路由器登陆模式相对与windows的注销router#reload /重新启动路由器（热启动）冷启动就是关闭路由器再打开电源开关特权模式下：router#show ip route /查看当前的路由表router#clear ip route * /清楚当前的路由表router#show ip protocol /查看当前路由器运行的动态路由协议情况router#show ip int brief /查看当前的路由器的接口ip地址启用情况router#show running-config /查看当前运行配置router#show startup-config /查看启动配置router#debug ip pack /打开ip报文的调试router#terminal monitor /输出到终端上显示调试信息router#show ip eigrp neighbors /查看eigrp协议的邻居表router#show ip eigrp top //查看eigrp协议的拓朴表router#show ip eigrp interface /查看当前路由器运行eigrp协议的接口情况router#show ip ospf neighbor /查看当前路由器的ospf协议的邻居表router#show ip ospf interface /查看当前路由器运行ospf协议的接口情况router#clear ip ospf process /清楚当前路由器ospf协议的进程router#Show interfaces /显示设置在路由器和访问服务器上所有接口的统计信息. 显示路由器上配置的所有接口的状态router#Show interfaces serial /显示关于一个串口的信息router#Show ip interface /列出一个接口的IP信息和状态的小结, 列出接口的状态和全局参数。

目录第1章维护和调试 (1)1.1 Ping (1)1.2 Ping6 (1)1.3 Traceroute (1)1.4 Traceroute6 (1)1.5 Show (2)1.6 Debug (3)1.7 系统日志 (3)1.7.1 系统日志介绍 (3)1.7.2 系统日志配置 (5)1.7.3 系统日志配置举例 (6)第2章定时重启交换机 (7)2.1 定时重启交换机简介 (7)2.2 定时重启交换机任务序列 (7)第3章CPU收发报文调试 (8)3.1 CPU收发报文简介 (8)3.2 CPU收发报文任务序列 (8)第1章维护和调试当用户配置交换机时，需要查看各项配置是否配置正确，交换机是否符合期望，工作正常；或者当网络出现了故障，用户需要诊断故障，交换机为此提供了ping、telnet、show、debug等多种调试命令，帮助用户查看系统配置、运行状态，找到故障原因。

1.1 PingPing命令主要用于交换机向远端设备发ICMP请求包，检测交换机与远端设备之间是否可达。

Ping 命令各选项及参数意义请参考命令手册Ping命令章节。

1.2 Ping6Ping6命令主要用于交换机向远端设备发ICMPv6请求包，检测交换机与远端设备之间是否可达。

Ping6命令各选项及参数意义请参考命令手册Ping6命令章节。

1.3 TracerouteTraceroute命令用于测试数据包从发送设备到目的地设备所经过的网关，检测网络是否可达，定位网络故障所在。

Traceroute 命令的执行过程是：首先向目的地址发送一个TTL为1的数据包，如果第一跳发送回一个ICMP错误消息以指明该数据包不能被发送（因为TTL超时），则继续向该地址发送TTL为2的数据包，同样第二跳也可能返回TTL超时，于是这个过程不断进行，直到数据包到达目的地。

执行这些过程的目的是记录每一个ICMP TTL超时消息的源地址，以提供一个IP 数据包到达目的地所经历的路径。

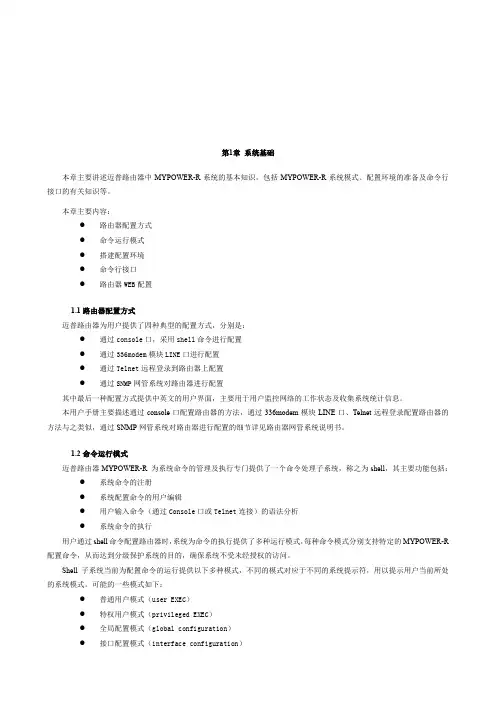

第1章系统基础本章主要讲述迈普路由器中MYPOWER-R系统的基本知识，包括MYPOWER-R系统模式、配置环境的准备及命令行接口的有关知识等。
