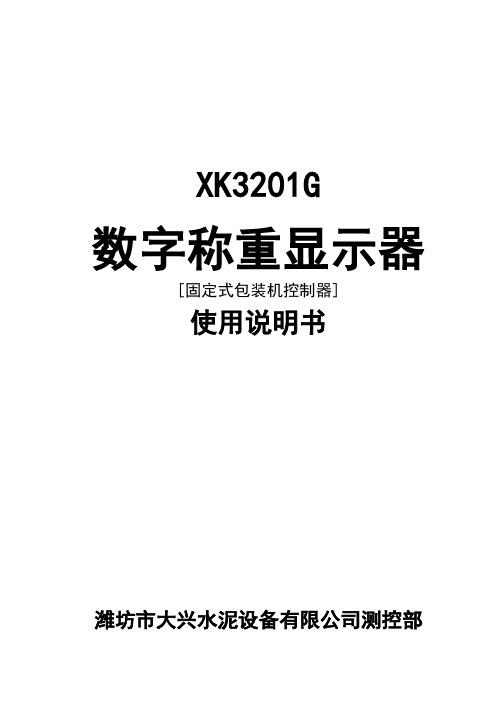

XK3201G数字称重显示器[固定式包装机控制器]使用说明书潍坊市大兴水泥设备有限公司测控部XK3201G数字称重显示器说明书第一章、概述一、产品简介:XK3201G型称重显示控制器是专门为包装机提供自动定量控制的微机.本机是由单片微机控制,集称重、控制于一体的智能仪表。
具有独特的抗干扰措施，能在恶劣的环境中使用。
二、主要功能:★设定量控制★流程式标称★按键去皮功能★信号远程控制★工作状态LED指示★累计量计数★双闸门控制★输出状态转换★量程锁定三、工作原理:XK3201G型称重显示控制器接受传感器输入的模拟信号，经内部采集处理后，计算并显示出称体上物料的重量值。
对称体上物料的重量值与设定值进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备(如进行停止给料、掉袋等动作)。
-- 1 --专业自动化称重仪表制造-- 2 --一、一般规格：①环境温度：-10℃～+50℃ ②相对湿度：<80%③电源电压：AC220V 土10%，50HZ 土5HZ ，另有保护地 ④外型尺寸：350X220X60二、测量部分：①桥源：10V 土5%，最大负载能力150mA 。
②信号范围：0～25mV 。
③内部有继电器,输出为继电器常开触点。
第二章、技术规格第三章、配电接线图～220V 0.5A传感器 打印机控制A 控制B传感器：连接传感器 保 险：0.5A 保险 电 源：～220V 土10% 闸 门：内部有固态继电器，当重量达到设定值时,闸门将输出相应的信号去控制继电器工作XK3201G 数字称重显示器说明书-- 3 --一、前面板示意图：二、显示内容简介：设定区：五位数码显示，显示B 控制口的设定袋重值。
最大显示999.99。
(A 控制口的设定值为B 口的提前值，出 厂设定值为0，A 口、B 口同时工作)。
袋重区：五位数码显示，工作时显示瞬时袋重，校秤时可输入校秤砝码重量值。
最大显示999.99计数区:五位数码显示，显示已完成的工作周期数(已灌装袋数 )。
XK3201数字称重显示器（旋转式包装机控制器）使用说明书河北方圆测控技术有限公司一、概述XK3201系列旋转式包装机控制器是我公司科技人员在原有微机产品的基础上，集逻辑控制与计量控制功能为一体，优化了原有控制，提高了转换精度及显示精度，增加了逻辑动作指示，改进了人机界面的新产品。
它比我公司原有微机更稳定，计量精度更高，操作和维护更方便，它具有以下特点：高精度：重量分辨力达10克。
5位数码管显示，提高了显示精度。
高效率：通过微机面板上的指示灯，可以直观地观察各路输入、输出的状态。
通过内容键和加/减键可以快捷设定参数。
通过手动键可以在静态下检测包机的各执行机构的性能。
更先进：有稳定、完整的逻辑控制功能及精确的计量功能。
两个闸门控制输出口，实现了粗流、细流装料，提高了袋重稳定性。
零点动态自动跟踪。
袋重动态自动修正。
更随意：随意设定多项控制功能。
按键设定袋重。
静态时按键清零、静态时按键校秤。
二、技术参数1、环境温度：-10℃—+50℃2、相对湿度：<80%3、电源电压：220V±10%，另加保护地。
4、五路5V输出端口，控制固态继电器。
三、系统功能自动计量：袋重达到设定值时，微机自动关闭闸门、停止装料，精确控制袋重。
灌装过程中，满秤掉袋以后，若空秤零点受其它影响产生偏差，微机自动清零。
灌装过程中，若本次掉袋时袋重与设定值有偏差，微机通过计算，在下一圈对袋进行自动修正。
逻辑控制：灌装电机的自动顺次启动，故障时自动停机。
漏插袋时，自动关闭闸门，停止出料。
中间意外掉袋时，自动关闭闸门，停止出料。
袋重达到设定值－5Kg时，自动关闭闸门A，进行细流装料。
袋重达到设定值后，自动关闭闸门B，完全停止装料。
如果袋重已达到设定值，在接包机处，自动定点掉袋。
如果在接包处袋重未达到设定值，则不掉袋，进行二次灌装。
其它功能：故障报警（外接扬声器）、累计产量（吨、公斤）、累计袋数（0－99999）、手动调试功能等。
前言承蒙您此次购买XK3201(F701P/PD)称重显示控制器，请接受我们真诚的谢意。
为了使您能够正确地使用该仪器，充分发挥XK3201(F701P/PD)的良好性能，希望您能在使用仪器之前，务必阅读本使用说明书。
【注意】※不得擅自转载本说明书的部分或全部内容。
※将来对本书进行修改时，不再另行通知。
※本说明书在编写中，虽然力求完善无误，但是难免有疑点，错误和遗漏之处。
当您发现时敬请告知，谢谢各位的大力协作。
目录一、性能介绍及主要技术指标 (4)二、使用之前 (5)三、安全注意事项 (6)四、仪表安装 (7)五、仪表外形图 (8)六、各部分的名称和功能（正面） (10)1. 重量显示区 (10)2. 菜单显示器 (10)3. 按键说明 (11)4．校秤操作 (11)5．显示器显示状态 (12)6．设置时输出检测提示 (13)7．仪表显示状态含义 (13)七、各部分名称和功能（后面） (14)1．传感器输入口 (14)2．模拟输出口（选配件） (16)3．AC220V电源输入插座 (16)4．通讯口串口插座编号 (16)5．输入信号 (16)6．输出信号(低电平输出有效) (17)八、设置方法 (20)九、参数说明 (22)☆参数设置的操作方法 (26)1．配方设定功能的设置 (26)2．产量累计的查看及清除 (29)3．仪表自检功能3栏目 (30)4．基本时间设置功能4栏目 (31)5．校秤参数设置及调校操作功能5栏目 (35)6．测量模式功能6栏目 (37)7．运行模式功能7栏目 (40)8．通讯模式功能8栏目 (43)9．附加模式功能9栏目 (45)十、XK3210P01配料控制器通讯协议 (48)一、性能介绍及主要技术指标★仪表采用嵌入安装方式小型尺寸，铝合金型材外壳，外形美观大方、体积小巧、结构牢固、散热性能好、抗干扰性能强等优点。
★高操作性能人机界面丰富，采用组合键输入方式，操作方便可靠。

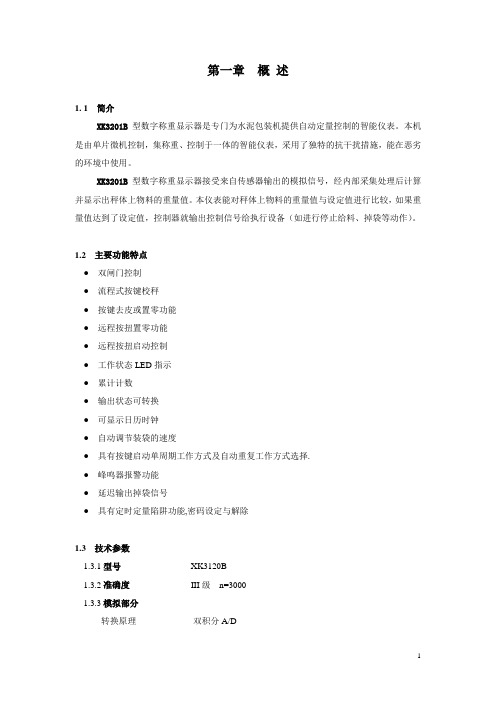

第一章概述1. 1 简介XK3201B型数字称重显示器是专门为水泥包装机提供自动定量控制的智能仪表。
本机是由单片微机控制，集称重、控制于一体的智能仪表，采用了独特的抗干扰措施，能在恶劣的环境中使用。
XK3201B型数字称重显示器接受来自传感器输出的模拟信号，经内部采集处理后计算并显示出秤体上物料的重量值。
本仪表能对秤体上物料的重量值与设定值进行比较，如果重量值达到了设定值，控制器就输出控制信号给执行设备（如进行停止给料、掉袋等动作）。
1.2 主要功能特点●双闸门控制●流程式按键校秤●按键去皮或置零功能●远程按扭置零功能●远程按扭启动控制●工作状态LED指示●累计计数●输出状态可转换●可显示日历时钟●自动调节装袋的速度●具有按键启动单周期工作方式及自动重复工作方式选择.●峰鸣器报警功能●延迟输出掉袋信号●具有定时定量陷阱功能,密码设定与解除1.3 技术参数1.3.1型号XK3120B1.3.2准确度III级n=30001.3.3模拟部分转换原理双积分A/D传感器灵敏度范围： 1.5~3mV/V转换速度20~40次/秒A/D转换分辨码5万码非线性＜0.01%F.S满量程温度系数8PPM/℃标定全部采用键盘操作完成供桥电源DC8V，可连接至多8个350Ω传感器或12个700Ω的传感器传感器的连接方式采用4线式,或6线式(长线自动补偿)1.3.4显示15位1英寸高亮数码管及5个状态指示灯显示周期 200ms分度值 1/2/5/10/20/50/100可选1.3.5键盘数字键 4个 [+] [- ] [→] [←]功能键4个[清零] [置零] [F1] [F2]1.3.6使用电源交流电源AC220V（-15%~+10%）;50HZ(-2%~+2%)交流保险丝0.5A1.3.7使用环境使用温度0℃-40℃储运温度-25℃-55℃相对湿度≤85%RH1.3.8外形350*220*61（mm）自重约2.5公斤第二章安装与连接2.1仪表前面板介绍仪表前面板示意图2.1.1显示功能简介：重量数据窗口：在称重状态时显示实际重量值；在校称状态时显示砝码重量或内码；在查看内码状态时显示内码等参数。
XK3201SWuXi KeFeng Automation Co.，Ltd无锡市科丰自控设备有限公司定量称重显示控制器技术手册 PDF 文件使用 "pdfFactory Pro" 试用版本创建 XK3201称重显示控制器技术手册 无锡市科丰自控设备有限公司 TEL ：************* 1XK3201S 是一款为满足各种工业自动化要求而设计的﹑先进的称重显示控制器，该仪表集先进的设计理念、丰富的现场经验及为用户使用着想等于一体。
适用于各种单秤包装、双秤包装、间隙式流量秤、累计秤、阀口秤、灌装秤等的控制，其高速的重量数据采样（AD 速度为4000次/秒，32位（bit ）的数据计算算法）将为您的应用提供高精度、高速度的卓越控制性能。
全数字式的键盘使仪表的操作更简单、方便，对外部的接口信号的检测使其更具人性化，永久性，可擦写的存储器能根据您的需要保存工作现场的各种数据，提前量的自动修正使仪表做到了速度与精度的最佳结合，使其能在不同的工作场合均可获得最佳的工作效果。
XK3201S 使用键盘即可完成去皮、参数设置、打印、校秤等功能，附加的键盘保护、商务控制等功能使其更具吸引力。
安全说明l 辐 射 ：远离强干扰磁场l 温 度 ：本仪器可在-20 ℃- +50℃温度下正常工作，湿度 ： < 80%RH(不可结露)；可在-40℃- +80℃温度范围内储存 。
l 电压波动：交流电220V ±10%，50/60赫兹PDF 文件使用 "pdfFactory Pro" 试用版本创建 XK3201称重显示控制器技术手册目录一、外观说明（一）前面板 (4)（二）键盘 (4)（三）指示灯含义 (4)（四）工作菜单屏显示内容 (5)（五）后面板 (5)（六）外形尺寸 (5)二、安装（一）开箱 (6)（二）电源连接 (6)（三）传感器（Load Cell）的连接 (6)（四）输入/输出口连接 (7)（五）打印机连接 (9)（六）双秤连接 (10)（七）安装注意事项 (10)三、相关术语解释 (11)四、仪表功能说明 (12)（一）参数总表 (12)（二）仪表控制功能 (18)五、操作方法（一）参数设置操作 (19)（二）校秤操作 (19)（三）打印操作 (20)（四）清累计数据 (20)（五）去皮的操作 (21)（六）时间设定 (21)（七）仪表测试 (21)（八）通信 (22)（九）快捷键的使用 (23)六、如何调整参数（一）罐装秤的参数设置 (24)（二）阀口秤的参数设置 (24)（三）双秤的参数设置（A、B） (24)（四）如何提高仪表的速度？ (25)（五）如何提高仪表的精度？ (25)（六）如何适应外部控制电平？ (25)七、常见疑问及处理 (26)无锡市科丰自控设备有限公司TEL：************* 2 PDF 文件使用 "pdfFactory Pro" 试用版本创建XK3201称重显示控制器技术手册八、日常维护及售后服务 (27)九、附录附录一通信命令 (28)附录二打印清单样本 (29)附录三参数汇总简表 (30)附录四启动仪表的时间限制及限制密码 (31)附录五仪表故障分析 (32)附录六工作屏状态 (33)无锡市科丰自控设备有限公司TEL：************* 3 PDF 文件使用 "pdfFactory Pro" 试用版本创建XK3201称重显示控制器技术手册 无锡市科丰自控设备有限公司 TEL ：*************4（一）前面板其中：1 实时重量显示区2 工作状态指示区3 参数设置区4 参数设置操作光标及开工后状态指示区5 键盘区16 键盘区2（二） 键盘说明功能键 参数设置键按键 功能 按键 功能累计清除键去皮键参数设置健确认键退格键取消键（三）指示灯含义指示灯位置 含义 指示灯位置 含义→0← 零位 F1 亮 上料位信号无效→T ← 毛重 F2 亮 秤门关到位无效Net 净重 F3 亮 切料门开到位无效～ 动态 F4 亮 夹袋请求无效Manual 手动 F5 亮 夹袋到位无效Auto 自动 F6 亮 快进过程Setup 设置 F7 亮 中进过程F8 亮 慢进过程F9 亮 称量结束PDF 文件使用 "pdfFactory Pro" 试用版本创建 XK3201称重显示控制器技术手册无锡市科丰自控设备有限公司 TEL ：************* 5（四）工作菜单屏工作时显示内容：(可用“ ”键选择) 显示编码 菜单含义 显示形式（以两位小数为例）1 实际目标量 1；XX .XX2 品种号 2；X3 预置包数 3；XXXX4 累计包数 4；XXXXX5 班产累计 5；XXXXXX.XX6 总产累计 6；XXXXXX.XX7 流量控制值 7；XXXXX8 日期 8；XX-XX-XX9 时间 9；XX-XX-XX（五）后面板其中：1 并行打印接口2 串行通讯接口或串行打印接口3 电源输入4 A/D 信号输入5 输入/输出接口（六）外形及尺寸PDF 文件使用 "pdfFactory Pro" 试用版本创建 XK3201称重显示控制器技术手册 无锡市科丰自控设备有限公司 TEL ：*************6其中：1 XK3201S 仪表一台(含插头)2 说明书一份3 送货单一张4 合格证一份（二）电源连接L 火线，接交流电220V 相线N 零线E 接地，接地电阻应小于4欧姆（为防止雷击事故及静电干扰引起的事故，请务必保证E 端子良好接地）（三） 传感器（Load Cell ）连接引脚端子名称 含义SIG+ ： 信号输入 +SIG- ： 信号输入 –SEN+ ： 激励反馈电压输入 +SEN- ： 激励反馈电压输入 –EXC+ ： 激励电压输出 +EXC- ： 激励电压输出 –SHLD ： 屏蔽线与传感器的连接有三种方式方式一：6线式（遥感方式）连接方式和传感器连接采用6芯屏蔽电缆线，如下图所示注意：连接电缆要与强干扰的线路（动力设备的配线，数字仪表的配线等）及交流线路分开布线。
XK3201数字称重显示器（旋转式包装机控制器）使用说明书河北方圆测控技术有限公司一、概述XK3201系列旋转式包装机控制器是我公司科技人员在原有微机产品的基础上，集逻辑控制与计量控制功能为一体，优化了原有控制，提高了转换精度及显示精度，增加了逻辑动作指示，改进了人机界面的新产品。
它比我公司原有微机更稳定，计量精度更高，操作和维护更方便，它具有以下特点：高精度：重量分辨力达10克。
5位数码管显示，提高了显示精度。
高效率：通过微机面板上的指示灯，可以直观地观察各路输入、输出的状态。
通过内容键和加/减键可以快捷设定参数。
通过手动键可以在静态下检测包机的各执行机构的性能。
更先进：有稳定、完整的逻辑控制功能及精确的计量功能。
两个闸门控制输出口，实现了粗流、细流装料，提高了袋重稳定性。
零点动态自动跟踪。
袋重动态自动修正。
更随意：随意设定多项控制功能。
按键设定袋重。
静态时按键清零、静态时按键校秤。
二、技术参数1、环境温度：-10℃—+50℃2、相对湿度：<80%3、电源电压：220V±10%，另加保护地。
4、五路5V输出端口，控制固态继电器。
三、系统功能自动计量：袋重达到设定值时，微机自动关闭闸门、停止装料，精确控制袋重。
灌装过程中，满秤掉袋以后，若空秤零点受其它影响产生偏差，微机自动清零。
灌装过程中，若本次掉袋时袋重与设定值有偏差，微机通过计算，在下一圈对袋进行自动修正。
逻辑控制：灌装电机的自动顺次启动，故障时自动停机。
漏插袋时，自动关闭闸门，停止出料。
中间意外掉袋时，自动关闭闸门，停止出料。
袋重达到设定值－5Kg时，自动关闭闸门A，进行细流装料。
袋重达到设定值后，自动关闭闸门B，完全停止装料。
如果袋重已达到设定值，在接包机处，自动定点掉袋。
如果在接包处袋重未达到设定值，则不掉袋，进行二次灌装。
其它功能：故障报警（外接扬声器）、累计产量（吨、公斤）、累计袋数（0－99999）、手动调试功能等。
烘干机皮带称使用说明书XK31-II型仪表是我公司根据德国控制仪表技术，采用最新超大集成电路设计生产的，具有先进水平的用于连续称量给料设备的控制仪表。
XK31-II型仪表能控制定量给料机自动按照预定的程序，依照设定的给料量自动调节流量使之跟踪设定值，以恒定的给料速率连续不断地输送散粒状物料，实现定量给料、自动计量和累计等功能。
XK31-II型仪表控制精度高、适应能力强、长期稳定性好、可靠性高，尤其在条件恶劣的环境下能正常工作。
可以广泛地应用于水泥、建材、冶金、矿山、化工、化肥、粮食等行业，是散粒状物料配料和计量的理想控制仪表。
为提高产品质量、节约能源、提高系统自动化水平提供了先进的技术手段。
名词定义：瞬时流量I：单位时间内通过皮带的物料量。
单位：t/h。
流量设定值P：预先设置的流量。
单位：t/h。
累计量Z：累计通过皮带的物料量。
单位：t。
皮带速度V：皮带运行的速度。
单位：m/s。
皮带负荷Q：称重传感器测得的皮带上的物料重量。
单位：㎏。
单位皮带负荷q：单位皮带长度的物料重量。
单位：㎏/m。
第二章技术参数和功能▲给料精度：±0.5% 。
▲给料速率：0.1～1000t/h。
▲皮带输送速率：＜2 m/s。
▲仪表电源：24VDC±25%，1.25A。
▲使用温度：-20℃～＋60℃。
▲仪表型号：LCXK II型▲输入特性：1、信号：流量设定值4～20mA，250Ω；2、仪表键盘：可触摸柔性薄膜；3、串行接口：光电隔离RS485和RS232；4、输入触点（无源）：外部启/停；取消故障，跑偏。
▲输出特性：1、模拟信号：瞬时流量4～20mA，≤500Ω；2、串行接口：RS485/RS232；3、输出触点（无源，230V，1A）；最大值；最小值；无故障（备妥）；偏差太大；给料机运行。
4、脉冲输出：＋24V，100mA，脉宽50～1000ms，最大10HZ；5、信号灯： LED绿色2个；电源正常；运行状态。
芯片手册版本1.8目录芯片手册 (1)目录 (1)PL3201芯片特点及功能概述 (4)1)特点 (4)2)功能概述 (4)电能计量部分（必须使用9.6MHz晶体）： (4)微处理器部分： (5)外围部分： (5)PL3201芯片技术指标、封装和管脚定义 (5)1)电器参数 (5)2)极限参数 (6)3)封装参数 (6)PL3201芯片工作原理及应用指南 (14)1.芯片内部功能模块框图 (14)2.各模块工作原理及应用指南 (14)1)电能计量模块 (14)电能计量工作原理 (14)计量输出设置 (15)计量部分与8051 数据交换 (15)电能计量工作过程 (16)寄存器 (16)2)增强型8051的微处理器MCU (20)8051 MCU资源配置 (20)程序控制部分功能 (21)上电复位与电源监测 (24)看门狗定时器 (24)电压比较器 (25)3)载波通信 (26)功能简述 (26)编程指南 (26)载波通信的工作步骤 (27)寄存器 (28)4)LCD/LED显示驱动 (32)功能简述 (32)LED编程指南 (32)LCD编程指南 (33)LCD循显 (34)寄存器 (34)5)UART 功能 (36)功能简述 (36)编程指南 (36)寄存器 (36)6)FGEN可编程频率发生器功能 (37)功能简述 (37)编程指南 (37)寄存器 (37)7)TS温度频率转换器 (38)功能简述 (38)编程指南 (38)寄存器 (38)8)多协议红外通信解码功能 (39)功能简述 (39)编程指南 (39)寄存器 (40)9)ISO7816功能 (41)功能简述 (41)编程指南 (41)寄存器 (42)10)嵌入式E2PROM数据存储器 (46)功能简述 (46)编程指南 (46)寄存器 (47)11)在系统编程与下载工具 (48)功能简述 (48)编程指南 (50)程序与数据的下载 (51)12)实时钟及其数字调校 (52)功能简述 (52)编程指南 (52)寄存器 (53)PL3201芯片的使用及典型应用举例 (55)校表 (55)单相复费率载波通信多功能电表应用 (57)电能计量应用一（电压/电流互感器采样方式） (58)电能计量应用二（锰铜电阻分压采样方式） (59)载波通讯 (60)红外通讯 (61)LCD显示驱动 (62)附录A: PL3201寄存器快速查询表 (63)PL3201特殊功能寄存器（SFR）列表 (63)电能计量单元（PMU）地址分配表 (64)（必须使用9.6MH Z晶体） (64)扩频通信单元（SSC）地址分配表（必须使用9.6MH Z晶体） (65)外部设备地址分配表 (65)PL3201芯片特点及功能概述1)特点☆ 采用0.35um 超大规模数/模混合CMOS制造工艺；☆ 拥有多项自主知识产权的SoC（System on Chip）设计；☆ 内置高精度数字多功能电能计量电路，计量标准完全符合国标GB/T 17883和GB/T 17215（等效于IEC687/1036）。
XK-2000 显示控制器使用手册本手册用于皮带机积算系统在安装和操作前请仔细阅读本手册并严格遵守设备操作规范南京文佳机电设备有限公司目录1、仪表概述 (2)2、技术规范 (5)3、仪表安装 (9)4、仪表接线 (10)5、操作运行 (20)6、系统校准 (31)7、控制调整 (49)8、参数说明 (50)第一章 XK-2000 概述1．1 功能简介：XK-2000 是以美国CYGNAL公司推出的高速、高性能混合信号处理单片计算机为核心而设计的多功能显示控制仪表，可以配合螺旋给料机、皮带机、称重料斗等使用。
仪表检测来自控制设备上的各种传感器信号，经过处理后在液晶显示器（4行汉字显示器）上显示、远程显示或通过数字通讯口传输给上位计算机显示，也可输出模拟量mA信号、继电器工作状态及报警输出信号。
XK-2000 仪表可应用于计量(控制)皮带机、固体流量计、质量流量计、质量加料机、称重加料机、减量喂料机。
XK-2000带两个隔离的RS485通讯接口：采用独立的多功能通信协议，并支持MODBUS 协议（附数据地址表）。
1．2 性能特点：●汉字显示菜单式用户操作界面：128×64点阵液晶显示器，四行汉字显示，六键操作系统。
●丰富的I/O资源：六个可编程开关量输入六个可编程继电器输出一路可用于PID控制的模拟量输入二路16位D/A（PWM）用于控制、流量、重量、速度的电流选择输出。
二路PID（0 ～ 20mA）电流控制输出●双路数字通讯接口：二个隔离的RS-485接口，用于：通讯口1、2，皆可选择专用独立的多功能通信协议及兼容的标准MODBUS 通讯协议。
通讯机器号：0 ～ 999数据传输率：0.3kbit/s ～ 115.2kbit/s。
多功能控制系统：软件集成多功能控制系统，可根据不同的工艺应用要求及称重方式选择不同的控制系统功能。
仪表控制具有手、自动选择。
自动清零（皮带秤自动整圈）、称重传感器满量程校准、流量校准功能。
四维测控XK3201X数字称重显示器[旋转式包装机控制器]使用说明书河北四维测控技术有限公司Hebei Siwei Mesurement & Control Technology Co.,Ltd.XK3201X数字称重显示器说明书第一章、概述一、产品简介:XK3201X旋转式包装机控制器是我公司在总结原有微机产品基础上，集逻辑控制与计量控制为一体，优化了原有控制，提高了转换精度及显示精度，增加了逻辑动作指示，改进了人机界面的新型称重显示器。
它比我公司原有微机更稳定，计量精度更高，操作和维护更方便，它具有以下特点：★高精度：重量分辨力达10克，5位数码管显示。
★高效率：通过面板上指示灯，可直观观察各路输入、输出的状态。
通过【内容】、【+】、【-】键可以快捷设定参数。
通过【手动】键可在静态下检测包装机的各执行机构性能。
★更先进：有稳定、完整逻辑控制功能及精确计量功能。
双闸门及电机提前控制，实现了粗流、细流装料。
零点动态自动跟踪，袋重动态自动修正。
★更随意：随意设定多项控制功能。
按键设定袋重。
静态时按键清零、静态时按键校秤。
二、技术参数:⑪.环境温度：-10℃～+50℃⑫.相对湿度：<80%⑬.电源电压：AC220V±10%，另加保护地。
⑭.五路5V输出端口，控制中间继电器。
-- 1 --SIWEI四维测控专业自动化称重仪表制造第二章、系统功能一、自动计量：◆袋重达到设定值时，微机自动关闭闸门、停止装料，精确控制袋重。
◆灌装过程中，满秤掉袋以后，若空秤零点受其它影响产生偏差，微机自动清零。
◆灌装过程中，若本次掉袋时袋重与设定值有偏差，微机通过计算，在下一圈对袋进行自动修正。
二、逻辑控制：◆灌装电机的自动顺次启动，故障时自动停机。
◆漏插袋时，自动关闭闸门，停止出料。
◆中间意外掉袋时，自动关闭闸门，停止出料。
◆袋重达到闸门A设定值时，自动关闭闸门A，进行细流装料。
◆袋重达到电机关闭提前量时，自动关闭电机。
◆袋重达到设定值后，自动关闭闸门B，完全停止装料。
◆如果袋重已达到设定值，在接包机处，自动定点掉袋。
◆如果在掉袋时袋重与设定值出现习惯性偏差，自动进行平均误差补偿。
◆如果在接包处袋重未达到设定值，则不掉袋，进行二次灌装。
三、其它功能：本次重量（公斤）、累计产量(吨、公斤)、累计袋数(0～99999)、手动调试功能等。
-- 2 --XK3201X 数字称重显示器说明书 -- 3 -- 一、前面板简介：图一:前面框示意图微机前面板共分三屏，两个主屏(红)，一个附屏(绿)，主屏又分为上、下两屏。
上屏为设定屏，分别显示“功能参数”、“设定重量”以及“瞬时重量”等。
下屏为累计屏，分别显示“本次重量”、“累计重量”、“累计次数”、“故障代码”等。
附屏为编号屏，用来显示位置号及参数代码，其位置在前面板右上角。
位置号是在一台包装机组中，该微机所在的位置。
参数代码分别代表着微机的七种特定功能，设定参数在设定屏的“参数”状态下显示。
第三章、操作说明SIWEI四维测控专业自动化称重仪表制造二、参数简介：⑪.“参数”--------键入值，共有11个参数：CA、Cb、CC、Cd、CE、CF、CH、Cn、BH、CS、ZA。
CA：代表掉袋下限差值(掉袋准许误差,单位公斤)。
Cb：代表掉袋回皮时间(单位秒)。
CC：代表皮重报警值(运行前皮重小于-CC，微机停机并报警，单位公斤)。
Cd：代表漏插袋检测时间(单位秒)。
CE、CF：代表意外掉袋识别值(CE为突然下降值，CF为下降低限值，其中用是：在灌装过程中，如果重量下降CE公斤或重量下降到CF公斤以下，微机认为是意外掉袋而进行关闸门、停电机操作)。
CH：代表电机关闭提前量。
Cn：代表误差补偿调整次数。
CH：代表仪表上电自检功能。
CS：代表微机程序序列参数。
ZA：代表闸门A关闭提前量。
⑫.“设定重量”--------键入值，设定掉袋重量，单位kg。
⑬.“瞬时重量”--------每一时刻的袋重量，单位kg。
⑭.“本次重量”--------本次一袋的重量，单位kg。
⑮.“累计重量kg”----累计的总重量，单位kg.⑯.“累计重量T ”----累计的总重量，单位T。
⑰.“累计次数”--------累计的总袋数。
三、按键说明：-- 4 --XK3201X数字称重显示器说明书【编号+】、【编号-】：用来输入和转换编号屏的显示值。
【内容】：在微机的按键区有两个“内容”键，分别用于改变设定屏和累计屏的显示内容，每按一次，屏幕的显示内容依次显示。
【→】、【←】：光标移动键，每按一次，光标将相应向左或向右环移动一位，此时相应闪烁的数位可以改变。
【+】、【-】：数值修正键，用来修正数值，每按一次光标数值相应增加1或减少1。
【标秤】：在校秤时使用。
【回皮】：手动去皮键，在静态下连续按三次可使设定屏的瞬时重量归零。
【清零】：手动清零键，在静态下连续按二次可使累计屏的本次重量以及累计重量、累计次数归零。
【自动/手动】：用来转换自动、手动工作状态，每按一次改变一种工作状态。
手动时将终止程序的一切控制输出，改为按键控制输出。
当手动转到自动时，类似于上电“复位”。
【电机】：在手动状态下使用，按一次，电机启动，再按一次，电机停止。
启动时指示灯亮。
【掉袋】：在手动状态下调试掉袋磁铁，按一次掉袋磁铁吸合，再按一次断开。
吸合时指示灯亮。
【闸A】、【闸B】：在手动状态下调试闸门的工作情况，按一次，闸门磁铁吸合，再按一次闸门磁铁断开。
吸合时指示灯亮。
四、后面板接线简介：-- 5 --SIWEI 四维测控 专业自动化称重仪表制造 -- 6 --图二:后面板示意图 接线介绍：①检测信号输入的公共端点与每一个检测点为一组，共五组分 别接检测接近开关的常开触点。
(注意:检测信号输入为开关 量信号，绝对避免任意电压的输入，以免烧毁仪表内部元器 件；5公斤检测点以及测皮检测点可以不接，微机可以设定 时间检测)。
②通信接口是与中控微机联网用的R5485A 端口。
③输出端口的每一组输出为10V 直流电压，用来驱动相关的固 态(中间)继电器。
(注意：如果出灰嘴闸断方式为一次闸断， 闸门磁铁的中间继电器必须接闸B 输出端口)。
④电源保险为0.5A 。
⑤恢复出厂设置（此功能未使用）。
五、现场安装：XK3201X数字称重显示器说明书为了方便用户，设计上是按免调试功能进行的设计，所以一般接线无误即可使用。
安装时需要注意以下情况：①传感器与包装机连接的铰接部分，必须调整到灵活铰接。
不要将传感器电缆固定在产生振动的设备上，电缆在靠近传感器部分不能拉紧，也不要有过多下垂部分。
②托袋架必须上下动作灵活，卡阻小。
③微机必须固定安装在无强振动源的环境下。
④微机外壳必须接地线。
六、标秤：微机在第一次使用，或秤架部件、传感器更换后，必须进行微机校秤，否则会影响计量精度。
标秤的具体步骤如下：用【内容】键将设定屏转换到瞬时重量值，此时的瞬时重量指示灯亮，在确定秤架上没有物体的情况下，按下【回皮】键，将显示数值归零，在秤架上放入砝码(不低于50kg)，按下【标称】键，此时的标秤指示灯亮，同时显示数值被锁定(不变化)，这时用【+】、【-】、【←】、【→】等键将显示数值改成与砝码相附的数值(单位kg),修正完毕后，按三次【标称】键。
此时标秤指示灯灭而且显示值与砝码值一致，表示标秤完毕。
去掉砝码，显示值应为000.00。
如果微机是第一次使用，应进行二次标定，以确保准确。
七、功能参数设定：①编号的设定：在设定屏显示“设定重量”或“瞬时重量”状态时直接用【编号】键进行输入。
②掉袋下限差值的设定：用【内容】键将设定屏转换到参数状态，此时的附屏显示内容为参数代码，在参数“CS”状态下，在设定屏输入密码“12345”，用【编号】键将附屏显示到CA,再用光标-- 7 --SIWEI四维测控专业自动化称重仪表制造及修正键对设定屏进行设定所需数值。
单位：kg，设定范围（0～5 kg），出厂值：1 kg。
③回皮时间设定：用【编号】键将附屏显示到Cb，此时的设定屏显示回皮时间，单位是秒，设定范围（0.3～1.5秒），根据包装机旋转速度确认输入值。
（注意：如超出范围，危机的自动回皮功能失效，此时必须外接测皮开关，否则微机不进行下一轮工作）。
④皮重报警值的设定：用【编号】键将附屏转换到CC，再进行修正，单位kg，设定范围（1～10 kg），出厂值：2 kg。
⑤漏插袋检测时间设定：用【编号】键将附屏显示到Cd，设定屏显示检测时间，单位秒，设定范围（0.3～2.5）秒。
根据包装机旋转速度确定输入，出厂值：2秒。
⑥掉袋识别值设定：用【编号】键将附屏转换到CE及CF分别修正，CE 出厂值：5 kg，CF 出厂值：15 kg。
⑦电机关闭提前量：按【编号】键将附屏转换到CH，输入设定提前量，单位kg，设定范围（0～5）kg，出厂值：0 kg。
⑧补偿调整值：按【编号】键将附屏转换到Cn，输入数据，有效范围（1～20），输入值全为0时，自动补偿功能将不起作用，出厂值：0 。
⑨笔画自检：按【编号】键将附屏转换到BH，用【+】【-】键修改设定屏上的自检状态，On为开启，OFF为关闭。
⑩程序序列号：代码为CS，为微机内部调整参数，不得随意修改。
⑩闸A提前关闭量：代码为ZA，出厂值：5 kg八、运行参数设定：-- 8 --XK3201X数字称重显示器说明书①袋重设定：用【内容】键将设定屏转换到设定重量，再用光标键及修正键进行设定所需数值。
②累计设定：累计屏的各项数据只能做清零修正，不能在原有数据基础上进行修改。
注意：设定完毕后，将光标向左或向右移动到消隐状态；将微机工作状态转换成自动。
至此微机可进行自动工作。
第四章、故障处理通常只要显示状态正常，按键反应正常，表示微机本身没有故障。
可逐步检查电路的其它部分。
一般故障处理如下：一、闸门电磁铁不动作：按【自动/手动】键，转换到手动状态，按【闸门】键观察微机闸门指示灯是否正常，若正常闪亮，检查中间继电器、电磁铁或机械部分。
二、掉袋电磁铁不动作：若某嘴不掉袋，检查本嘴袋重是否达到掉袋值；若已达到，则检查掉袋位置指示灯是否到位闪亮；如果不亮，检查掉袋点接近开关；如果亮，用手动检查本嘴掉袋指示灯是否正常闪亮；若亮，则检查继电器及电磁铁。
若所有微机都不掉袋，则检查包机仓内是否缺料，造成不够袋重，检查掉袋检测点的磁铁是否安装正确，检查所有微机掉袋点是否损坏。
三、灌装电机不启动：若某嘴灌装电机不启动，则检查启动点接近开关是否正常；如果接近开关正常，则用手动检查电机是否正常。
若所有电机都不启-- 9 --SIWEI四维测控专业自动化称重仪表制造动，则检查启动点磁铁是否正常。
四、逻辑故障代码介绍：微机在运行中如果遇到各种故障，就会立刻关闸门、断电机停止出料，并且在累计屏显示出故障的类型代码，具体介绍如下：①Err-1此代码表示瞬时重量低于－CC，皮重过低。
