霍斯F-330M车库门调试、遥控器配对、清除说明书

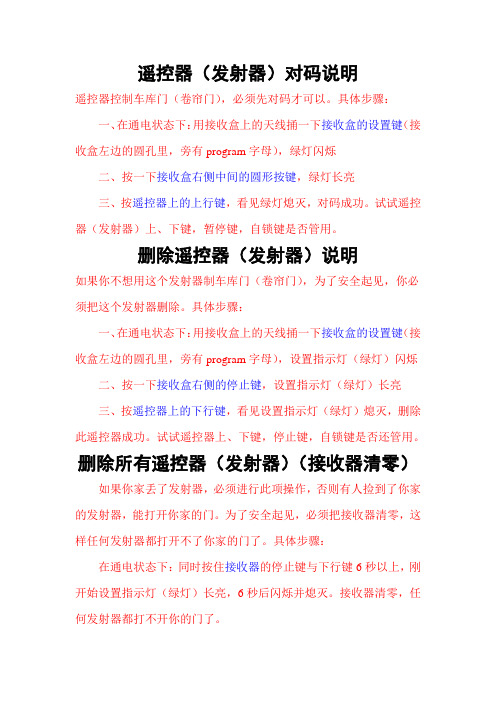

遥控器（发射器）对码说明
遥控器控制车库门（卷帘门），必须先对码才可以。

具体步骤：
一、在通电状态下：用接收盒上的天线捅一下接收盒的设置键（接收盒左边的圆孔里，旁有program字母），绿灯闪烁
二、按一下接收盒右侧中间的圆形按键，绿灯长亮
三、按遥控器上的上行键，看见绿灯熄灭，对码成功。

试试遥控器（发射器）上、下键，暂停键，自锁键是否管用。

删除遥控器（发射器）说明
如果你不想用这个发射器制车库门（卷帘门），为了安全起见，你必须把这个发射器删除。

具体步骤：
一、在通电状态下：用接收盒上的天线捅一下接收盒的设置键（接收盒左边的圆孔里，旁有program字母），设置指示灯（绿灯）闪烁
二、按一下接收盒右侧的停止键，设置指示灯（绿灯）长亮
三、按遥控器上的下行键，看见设置指示灯（绿灯）熄灭，删除此遥控器成功。

试试遥控器上、下键，停止键，自锁键是否还管用。

删除所有遥控器（发射器）（接收器清零）如果你家丢了发射器，必须进行此项操作，否则有人捡到了你家的发射器，能打开你家的门。

为了安全起见，必须把接收器清零，这样任何发射器都打开不了你家的门了。

具体步骤：
在通电状态下：同时按住接收器的停止键与下行键6秒以上，刚开始设置指示灯（绿灯）长亮，6秒后闪烁并熄灭。

接收器清零，任何发射器都打不开你的门了。

车库门操作说明书一、产品概述车库门是一种用于车库或停车场的门，旨在提供安全、便捷的车辆出入口管理。

本操作说明书将详细介绍车库门的使用方法和注意事项，以确保用户正确操作和维护车库门，延长其使用寿命。

二、安全须知1. 在操作车库门前，请确保车库门周围没有障碍物，以免影响门体的正常运行。

2. 请勿将手、脚或其他物体伸入车库门的移动部件中，以免造成伤害。

3. 在车库门关闭或打开过程中，禁止站立在门体下方，以免发生意外。

4. 请定期检查车库门的各个部件是否正常运行，如发现异常情况，请及时联系专业维修人员进行检修。

三、操作步骤1. 打开车库门a. 确保车库门周围没有障碍物。

b. 按下遥控器上的开门按钮，车库门将开始打开。

c. 在车库门完全打开之前，请勿离开车库门附近。

2. 关闭车库门a. 确保车库门周围没有障碍物。

b. 按下遥控器上的关门按钮，车库门将开始关闭。

c. 在车库门完全关闭之前，请勿离开车库门附近。

四、维护保养1. 定期清洁车库门的表面，可使用柔软的湿布擦拭，避免使用化学清洁剂。

2. 检查车库门的各个部件是否松动或磨损，如有问题，请及时联系专业维修人员进行维修或更换。

3. 定期润滑车库门的移动部件，以确保其顺畅运行。

使用适当的润滑剂，并遵循制造商的建议。

五、故障排除1. 车库门无法打开或关闭：a. 检查电源是否正常连接。

b. 检查遥控器电池是否需要更换。

c. 检查车库门是否被障碍物阻挡。

2. 车库门运行时发出异常声音：a. 检查车库门的轨道是否干净，如有灰尘或杂物，请清理。

b. 检查车库门的各个部件是否紧固，如有松动，请及时处理。

六、注意事项1. 请妥善保管遥控器，避免丢失或被他人使用。

2. 请勿将遥控器暴露在高温或潮湿的环境中，以免影响其正常使用。

3. 如需更换遥控器电池，请使用与原电池相同规格的新电池。

七、售后服务如您在使用过程中遇到任何问题或需要进一步的帮助，请随时联系我们的客服中心，我们将竭诚为您提供解决方案。

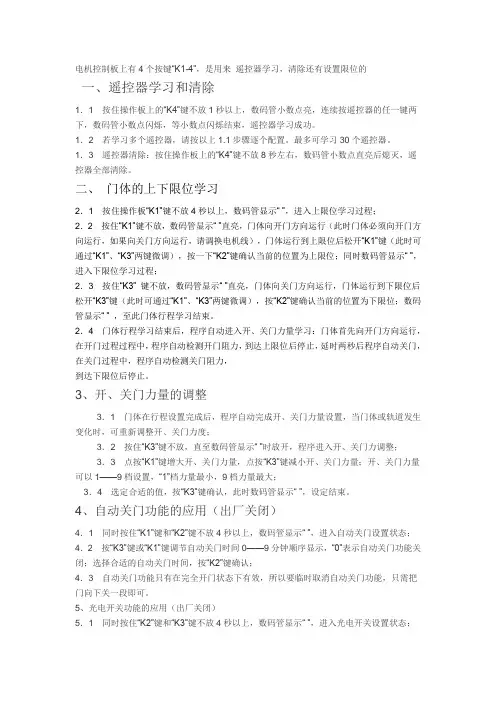

电机控制板上有4个按键“K1-4”，是用来遥控器学习，清除还有设置限位的一、遥控器学习和清除1．1 按住操作板上的“K4”键不放1秒以上，数码管小数点亮，连续按遥控器的任一键两下，数码管小数点闪烁，等小数点闪烁结束，遥控器学习成功。

1．2 若学习多个遥控器，请按以上1.1步骤逐个配置。

最多可学习30个遥控器。

1．3 遥控器清除：按住操作板上的“K4”键不放8秒左右，数码管小数点直亮后熄灭，遥控器全部清除。

二、门体的上下限位学习2．1 按住操作板“K1”键不放4秒以上，数码管显示“ ”，进入上限位学习过程；2．2 按住“K1”键不放，数码管显示“ ”直亮，门体向开门方向运行（此时门体必须向开门方向运行，如果向关门方向运行，请调换电机线），门体运行到上限位后松开“K1”键（此时可通过“K1”、“K3”两键微调），按一下“K2”键确认当前的位置为上限位；同时数码管显示“ ”，进入下限位学习过程；2．3 按住“K3” 键不放，数码管显示“ ”直亮，门体向关门方向运行，门体运行到下限位后松开“K3”键（此时可通过“K1”、“K3”两键微调），按“K2”键确认当前的位置为下限位；数码管显示“ ” ，至此门体行程学习结束。

2．4 门体行程学习结束后，程序自动进入开、关门力量学习：门体首先向开门方向运行，在开门过程过程中，程序自动检测开门阻力，到达上限位后停止，延时两秒后程序自动关门，在关门过程中，程序自动检测关门阻力，到达下限位后停止。

3、开、关门力量的调整3．1 门体在行程设置完成后，程序自动完成开、关门力量设置，当门体或轨道发生变化时，可重新调整开、关门力度；3．2 按住“K3”键不放，直至数码管显示“ ”时放开，程序进入开、关门力调整；3．3 点按“K1”键增大开、关门力量，点按“K3”键减小开、关门力量；开、关门力量可以1——9档设置，“1”档力量最小，9档力量最大；3．4 选定合适的值，按“K3”键确认，此时数码管显示“ ”，设定结束。

霍斯F-330车库门开门机调试说明书来源:车库门时间:2013-07-25 14:02调试方式非专业人员禁止调试、调试准备1移动门板，直致离合器锁上，以使开门器在调试过程中可直接牵动门板。

2接上电源，照明灯亮。

电机发出“嘟” 一声，显示窗口出现0字并循环转动。

（注意：当用户进入程序三分钟后不按键，程序会自动退出；另当设置程序错误时，可先将电源关闭，再开启，按以下步骤重新设置。

）二、显示模式CD +S遥控配码消码键。

P功能键与储存“ +”“ - ”调节键1上行程设置点按p键不放手（约5秒），“嘟”一声显示屏出现1，按“ + ” / “- ”键设置上行程，设置完毕按p键，储存并显示“ 2”。

2下行程设置S ■=■丄■」n厂At按“ + ” / “-”键设置下行程，设置完毕按p键。

储存并显示“ 3”3运行阻力曲线跟踪自动下降。

在此过程，电脑自动跟踪运行阻力，编写阻力曲线。

（一般用户此时再按p键不放手，5秒后显示“0”，即可退出设置程序，完成开门器的基本设置）。

按下遥控器开门器可正常运行（注：用户必须完成以上调试步骤后退出程序，所有设置才有效）4阻力设置。

注：出厂时已设置，默认第四级，一般用户无须此设置点p键，显示屏出现4再按“ + ”键，或“-”键设置阻力完毕后按p键，储存并显示“ 5”。

（注：用户选择反弹力过大或过小会影响车库门运行不稳定）5遥控上下键切换（备注：此功能可用一个遥控器上的不同按键控制2台开门器）按“ + ”键，上键控制车库门。

按“-”键，下键控制车库门，点按p键出现66自动关门功能点按“ + ”键2次，出现1表示自动关门开启。

按“-”键出现0表示关闭。

自动关门功能开启后，过5分钟开始自动关门。

关门前20秒，蜂鸣器响及指示灯闪烁。

车库门遥控器编码和对码方法(总2页)-本页仅作为预览文档封面，使用时请删除本页-车库门遥控器编码和对码方法假如是原遥控器丢失，为了安全起见，遥控器对码前一定要清除解码芯片储存记忆的原来的遥控器。

假如操纵职员怕对不上码，可以先不清除，能对上码之后再清除，这样的话就保险。

留意，原来的遥控器也重新对码。

按遥控器学习键，指示灯亮后松手，连续按遥控器，门动后学习完成。

入口索玛按下对码键指示灯亮后松手连续按遥控器，门动后学习完毕。

紫金打开室内的手动控制盒里面有一个按键，按一下这个键手动控制盒里有一个红灯常亮，按几下手中的遥控器红灯闪亮遥控器匹配完成。

地球电动白钢伸缩门（动弹码：限位设置：按一下控制面板上的PRG红色按钮，蜂鸣器响，按住遥控发射器上的按钮，车库门执行开门，松开按钮门即会休止开门；当开门到您以为合适的开门位置时，即松开遥控器发射器的按钮，此时按一下PRG红色按钮，蜂鸣器停响，此开门位置就会自动储存在电脑芯片中，关门位置确定，并退出限位设置。

如开关位置设置的不理想，可重复上述步骤重新进行设置。

遥控发射器学习：按一下控制面板上的ＬＥＡＲＮ红色按钮，“LED１”灯亮，然后按一下遥控发射器的想要使用的按钮学习完成，此时此按钮可以进行对门体的操纵了。

假如想继承学习遥控发射器其他按钮，请重复上述步骤;假如要增加发射器，也请按以上步骤进行重复学习，最多可学习只发射器。

假如LED 亮秒后就灭，则该发射器学习失败，需要重新进行学习。

ACDC开门机遥控发射密码清除：一直按住控制板上的“ＬＥＡＲＮ”红色按钮，“LED１”灯由亮到灭，表示清除成功。

密码清除后，遥控发射器都的能进行工作，必需重新进行学习后方可进行操纵。

为使您的财产更安全，请务必在安装好开门机后，对遥控密码进行清除，然后再重新进行学习。

ACDC枫叶遥控器清码：按住对码键待指示灯熄灭清码完成。

枫叶遥控器的匹配：按下对码键松手然后连续按几下手中的遥控器门动学习完成。

车库门遥控器的对码方法1.扫描对码方法此方法适用于大部分车库门遥控器，如LiftMaster、Chamberlain、Genie等品牌。

步骤如下：1)确保车库门控制器与遥控器之间没有干扰，如电池电量充足、设备正常工作等。

2)找到车库门控制器中的学习按钮，通常位于控制器的背面或侧面。

按下学习按钮，通常此时车库门控制器上的指示灯会开始闪烁或发出声音。

3)按下遥控器上的任意按钮，在车库门控制器的指示灯停止闪烁或发出声音之前松开遥控器按钮。

此时，遥控器与车库门控制器之间的信号就会进行匹配。

4)测试遥控器是否能够顺利控制车库门的开关。

2.编程对码方法此方法适用于部分车库门遥控器，如Craftsman、Stanley等品牌。

步骤如下：1)找到车库门控制器上的编程按钮，通常位于控制器的侧面或底部。

按下编程按钮，通常此时车库门控制器上的指示灯会开始闪烁或发出声音。

2)快速按下遥控器上的编程按钮3次，然后松开。

在这之前，也可以先按下遥控器上的任意按钮，然后再按下3次编程按钮。

3)车库门控制器的指示灯应该会停止闪烁或发出声音，表示编程成功。

此时，遥控器与车库门控制器之间的信号就会进行匹配。

4)测试遥控器是否能够顺利控制车库门的开关。

3.频率调整对码方法此方法适用于一些需要调整频率的车库门遥控器，如Wayne-Dalton等品牌。

步骤如下：1)找到车库门控制器上的调频按钮，通常位于控制器的面板上。

按住调频按钮，车库门控制器上的指示灯应该开始闪烁或发出声音。

2)在遥控器上找到调频按钮或拨轮，根据车库门控制器的说明书将遥控器的频率调整到与控制器相匹配。

频率调整通常通过拨轮旋转或按住调频按钮，并使用加减按钮进行微调。

3)松开车库门控制器上的调频按钮，指示灯应该会停止闪烁或发出声音，表示频率调整成功。

此时，遥控器与车库门控制器之间的信号就会进行匹配。

4)测试遥控器是否能够顺利控制车库门的开关。

总结：。

车库门遥控器的对码方法文档车库门遥控器是车库门开关系统的重要组成部分，其功能是远程控制车库门的开关。

车库门遥控器对码是指将遥控器与车库门控制器进行匹配，使其能够实现远程操控车库门的功能。

下面，将详细介绍车库门遥控器的对码方法。

一、对码方法之一：学习对码1.首先，关闭车库门，确保车库门处于关闭状态。

2.找到车库门控制器上的对码按钮，通常该按钮位于控制器的侧面或背面，并且标有“学习”、“对码”等字样。

3.按住对码按钮，直到听到“嘀嘀嘀”的声音，释放按钮。

此时，车库门控制器进入对码模式。

4.拿起车库门遥控器，按下欲配对的控制按钮，并保持按下不放。

一般来说，车库门遥控器上会有配对按钮，也可能是遥控器上的其他按钮。

5.听到“滴滴滴”的声音后，松开遥控器上的按钮。

此时，车库门遥控器与控制器完成了对码过程，可以远程控制车库门了。

二、对码方法之二：设定固定码1.首先，找到车库门遥控器上的编程按钮，通常该按钮在遥控器的背面或侧面，标有“编程”、“学习”等字样。

2.按住编程按钮，直到听到“嘀嘀嘀”的声音，释放按钮。

此时，遥控器进入编程模式。

3.按下车库门控制器上的对码按钮，并保持按下不放。

控制器的对码按钮位置与具体型号有关，可以参考控制器的使用说明书。

4.在控制器对码按钮仍按下的情况下，再次按下遥控器上的一些按钮（例如1号按钮）。

此时，车库门遥控器与控制器完成了对码过程，可以使用1号按钮远程控制车库门。

5.若遥控器上有多个按钮，重复步骤4，完成车库门遥控器的多功能对码设置。

三、对码方法之三：自动对码有些车库门遥控器采用了自动对码技术，只需按下遥控器上的按钮即可完成对码，不需要进行其他操作。

具体方法如下：1.关闭车库门，确保车库门处于关闭状态。

2.拿起车库门遥控器，按下欲配对的控制按钮（或按下遥控器上的配对按钮）。

3.听到“滴滴滴”的声音后，车库门遥控器与控制器完成了对码过程。

需要注意的是，不同型号的车库门遥控器可能有不同的对码方法，需参考具体的产品说明书进行操作。

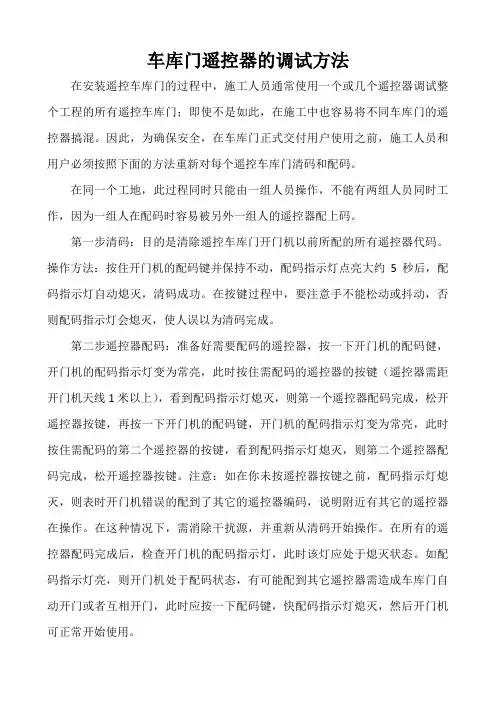

车库门遥控器的调试方法
在安装遥控车库门的过程中，施工人员通常使用一个或几个遥控器调试整个工程的所有遥控车库门；即使不是如此，在施工中也容易将不同车库门的遥控器搞混。

因此，为确保安全，在车库门正式交付用户使用之前，施工人员和用户必须按照下面的方法重新对每个遥控车库门清码和配码。

在同一个工地，此过程同时只能由一组人员操作，不能有两组人员同时工作，因为一组人在配码时容易被另外一组人的遥控器配上码。

第一步清码：目的是清除遥控车库门开门机以前所配的所有遥控器代码。

操作方法：按住开门机的配码键并保持不动，配码指示灯点亮大约5秒后，配码指示灯自动熄灭，清码成功。

在按键过程中，要注意手不能松动或抖动，否则配码指示灯会熄灭，使人误以为清码完成。

第二步遥控器配码：准备好需要配码的遥控器，按一下开门机的配码健，开门机的配码指示灯变为常亮，此时按住需配码的遥控器的按键（遥控器需距开门机天线1米以上），看到配码指示灯熄灭，则第一个遥控器配码完成，松开遥控器按键，再按一下开门机的配码键，开门机的配码指示灯变为常亮，此时按住需配码的第二个遥控器的按键，看到配码指示灯熄灭，则第二个遥控器配码完成，松开遥控器按键。

注意：如在你未按遥控器按键之前，配码指示灯熄灭，则表时开门机错误的配到了其它的遥控器编码，说明附近有其它的遥控器在操作。

在这种情况下，需消除干扰源，并重新从清码开始操作。

在所有的遥控器配码完成后，检查开门机的配码指示灯，此时该灯应处于熄灭状态。

如配码指示灯亮，则开门机处于配码状态，有可能配到其它遥控器需造成车库门自动开门或者互相开门，此时应按一下配码键，快配码指示灯熄灭，然后开门机可正常开始使用。

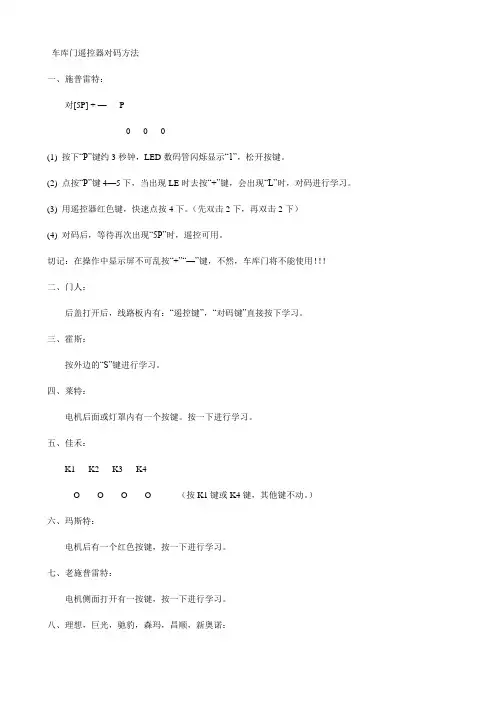

车库门遥控器对码方法一、施普雷特：对[5P] + —P0 0 0(1) 按下“P”键约3秒钟，LED数码管闪烁显示“1”，松开按键。

(2) 点按“P”键4—5下，当出现LE时去按“+”键，会出现“L”时，对码进行学习。

(3) 用遥控器红色键，快速点按4下。

（先双击2下，再双击2下）(4) 对码后，等待再次出现“5P”时，遥控可用。

切记：在操作中显示屏不可乱按“+”“—”键，不然，车库门将不能使用！！！二、门人：后盖打开后，线路板内有：“遥控键”，“对码键”直接按下学习。

三、霍斯：按外边的“S”键进行学习。

四、莱特：电机后面或灯罩内有一个按键。

按一下进行学习。

五、佳禾：K1 K2 K3 K4O O O O （按K1键或K4键，其他键不动。

）六、玛斯特：电机后有一个红色按键，按一下进行学习。

七、老施普雷特：电机侧面打开有一按键，按一下进行学习。

八、理想，巨光，驰豹，森玛，昌顺，新奥诺：学习都是用电机里的学习按键进行学习。

九、美国力马：早期电机后面有一个大的绿色按键，将其按下，进行学习。

（按新遥控器两下）现在电机后面有一个红色的按键，将其按下，进行学习。

（按新遥控器两下）十、索玛学习方式：按“P”键四次指示灯7闪亮，然后按“+”指示灯7常亮。

这时按要匹配的遥控器任意键两秒指示灯7闪亮，按“P”键保存，其它灯常亮，匹配成功。

要删除在用的遥控器，即指示灯7闪亮后，按“-”3秒，指示灯7由常亮变为闪亮，所有遥控删除，再按“P”键保存模式并退出。

按P两下，遥控器4下，但是遥控器必须是同类。

十一、中天800N（博达的一样）：长按P键约5-6秒，直至7号灯闪亮（此状况下可以进行对码、消码操作）1、消码：按”-“号键3秒钟左右，7号灯由闪亮到熄灭，松开按键后，待7号灯再闪亮，消码成功。

2、对码：7号灯闪亮时，按”+“号键一下，7号灯由闪亮变为常亮，再按遥控器操作键一下，7号灯由常亮变为闪亮，按P键保存，对码成功。

十二、中天600N：1、消码：打开机壳找到线路板上对码键及对码指示灯。

车库门发展到现在主要分为遥控、感应、电动、手动几种，而车库门遥控器[1]即为远程控制车库门启闭的装置。

一般来讲，车库门遥控器通常采用遥控器中的无线电遥控器，而非红外遥控器，因为与家电常用的红外遥控器相比，无线电遥控器拥有以下的优点，无线电遥控器是用无线电波来传送控制信号的，它的特点是无方向性、可以不“面对面”控制、距离远（可达数十米，甚至数公里）、容易受电磁干扰。

在需要远距离穿透或者无方向性控制领域，比如车库门遥控控制、工业控制等等，使用无线电遥控器较易解决。

下面对无线遥控器做一个简单的介绍：无线遥控器（RF Remote Control）是利用无线电信号对远方的各种机构进行控制的遥控设备。

这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。

作为一种与红外遥控器相补充的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。

常用的无线电遥控系统一般分发射和接收两个部分。

发射部分一般分为两种类型，即遥控器与发射模块，遥控器和遥控模块是对于使用方式来说的，遥控器可以当一个整机来独立使用，对外引出线有接线桩头；而遥控模块在电路中当一个元件来使用，根据其引脚定义进行应用，使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、物尽其用，但使用者必须真正懂得电路原理，否则还是用遥控器来的方便。

接收部分一般来说也分为两种类型，即超外差与超再生接收方式，超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。

超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频（一般为465kHz）信号，经中频放大和检波，解调出数据信号。

由于载频频率是固定的，所以其电路要比收音机简单一些。
