视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)作者：佚名来源：本站整理发布时间：2009-5-3 23:07:10 [收藏] [评论]视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-S ub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
常见网络接口和线缆日期：2007-05-23密级：内部公开杭州华三通信技术有限公司⏹常见网络电接口和线缆 ⏹光纤和光接口目录常见网络电接口和线缆LAN接口和线缆WAN接口和线缆以太网的类型10M 以太网（标准以太网）100M 以太网（快速以太网）1000M 以太网（千兆以太网）10G以太网（万兆以太网）10M以太网接口10Base-T目前使用最广泛的局域网标准之一使用双绞线作为物理传输介质10Base5曾经广泛应用于主干局域网使用粗同轴电缆作为物理传输介质10Base2使用细同轴电缆作为物理传输介质10Base-T的物理介质3类双绞线4类双绞线5类双绞线超5类双绞线6类双绞线有屏蔽与非屏蔽之分均为8芯电缆双绞线的类型由单位长度内的绞环数确定5类双绞线的线序Side1直连网线12345678交叉网线12345678Side 2 Side 11234567812345678Side 2 Side 1 1=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 11=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/绿2=绿3=白/橙4=蓝5=白/蓝6=橙7=白/棕8=棕设备连接方式注：现在很多设备已能自适应交叉或直连线缆，请参考具体产品手册。
主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST 路由器cross cross normal N/A SC/ST 交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 3019200 3038400 2064000 20115200 10波特率（bps）最大传输距离（米）2400 12504800 6259600 31219200 156100M以太网接口100Base-TX物理介质采用5类以上双绞线网段长度最多100米100Base-FX物理介质采用单模光纤，网段长度可达10公里物理介质采用多模光纤，网段长度最多2000米快速以太网由IEEE 802.3u标准定义1000M以太网接口1000Base-T物理介质采用5类以上双绞线，网段长度最多100米1000Base-F物理介质采用多模光纤，网段长度最多500米IEEE 802.3z和802.3abWAN窄带广域网PSTN：Public Switched Telephone Network，公共交换电话网ISDN：Integrated Services Digital Network，综合业务数字网DDN：Digital DataNetwork，数字数据网帧中继：Frame RelayX.25：公用分组交换网宽带广域网ATM：异步传输模式SDH：同步数字系列异步& 同步串口异步串口两种异步串口：异步串口分为设置成异步方式的同/异步串口和专用异步串口异步串口可以设为专线方式和拨号方式，常用的是拨号方式同步串口可以工作在DTE和DCE两种方式可以外接多种类型电缆支持多种链路层协议支持IP和IPX网络层协议display interface serial命令可显示同步串口的信息V.24规程的机械特性DB50（路由器端）--DB25（外接网络端）可工作在同步和异步两种方式下异步工作方式下最高传输速率是115200bps同步方式下最高传输速率为64000bpsV.24规程的机械特性DB50（路由器端）--DB25（外接网络端）V.24电气特性、传输速率和距离在路由器中使用V.24的有WAN、AUX、8AS、Console符合标准的RS-232电平：±12V 传输速率和距离主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST2400 604800 60V.35规程的机械特性DB34（外接网络端）--DB50（路由器端）DTE端为34针型插头DCE端为34孔型插头V.35电气特性、传输速率和距离控制信号遵从标准RS-232电平标准：±12V数据与时钟遵从V.35电平标准：±0.5V同步方式下最大传输速率是：2048000 bps EIA/TIA-V.35 电缆的速率和传输距离主机路由器交换机普通口交换机级连口交换机主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 30ISDN BRI接口BRI 接口：2B+DU口使用两芯的RJ-11或者RJ-45连接器S/T口使用四芯的RJ-45连接器PRI接口在Quidway R系列路由器上以CE1/PRI接口的形式出现CE1/PRI接口带BNC头的连接器用于接75欧姆非平衡同轴电缆的网络端目录⏹常见网络电接口和线缆⏹光纤和光接口光和光纤光光是一种电磁波。

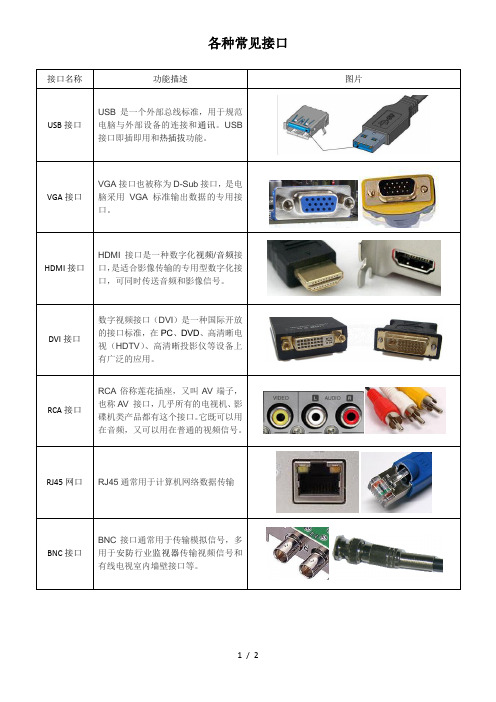

各种接插件类型及识别接插件是指用于连接不同设备、接口或接口之间的连接器，用于传输电信号、数据信号或电力信号等。
接插件的种类繁多，下面将详细介绍几种常见的接插件类型及其识别方法。
一、USB接口USB（Universal Serial Bus）是一种常见的数字数据连接接口，用于连接计算机与外部设备。
USB接口具有热插拔功能，广泛应用于计算机、手机、相机等设备中。
USB接口分为不同类型，包括USB-A、USB-B、USB-C等。
USB-A是最常见的类型，用于连接计算机和外部设备，例如鼠标、键盘等。
USB-B通常用于连接打印机和一些较老的外部设备。
USB-C是最新的类型，支持双向传输和翻转插拔，逐渐成为各种设备的标准接口。
识别USB接口的方法是通过观察插头形状和接口标识。
USB-A接口插头为长方形，USB-B接口插头为带有方形孔的矩形，USB-C接口插头为矩形形状但边角更圆。
二、RJ45接口RJ45（Registered Jack 45）是一种常见的网络接口，广泛应用于以太网连接中。
RJ45接口用于连接计算机、路由器、交换机等设备。
RJ45接口是八线接口，用于传输以太网信号。
它的插头有8个金属触点，通常使用的是8P8C插座。
RJ45接口的识别方法是通过观察插头形状和颜色。
通常，RJ45接口插头为长方形，有8个金属接触点，一般为透明或灰色。
三、HDMI接口HDMI接口具有传输高清视频和音频信号的能力，插头形状为长方形，通常有19个针脚。
HDMI接口分为不同版本，包括HDMI1.4、HDMI2.0等，版本不同支持的分辨率和带宽也不同。
识别HDMI接口的方法是通过观察插头形状和接口标识。
HDMI接口插头为长方形，有19个金属接触点，通常有HDMI字样标识。
四、3.5mm音频接口3.5mm音频接口是一种常见的用于连接音频设备的接口，如耳机、扬声器等。
3.5mm音频接口也称为耳机插孔或耳机接口。
3.5mm音频接口插头形状为圆柱形，通常有三个金属触点。
1、RCA 是Radio Corporation of American的缩写词，因为RCA接头由这家公司发明的。
RCA俗称莲花插座，几乎所有的电视机、影碟机类产品都有这个接口。
它并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个。
RCA接头是目前为止最为常见的一种音/视频接线端子。
这种双线连接方式的端子早在收音机出现的时代便由RCA录音公司发明出来，还有一个更老式、也比较奇怪的称呼叫做“唱盘”接头。
RCA 端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以用来传输数字音频信号和模拟视频信号。
RCA音频端子一般成对地用不同颜色标注：右声道用红色，左声道用黑色或白色。
有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。
一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。
RCA，BNC有什么区别?怎么选择?同轴是最早的数位传输规格，标准阻抗为75Ω，输出电压0.5V。
不过早期由於常见於仪器上的BNC头不普及，所以厂商多以单端的RCA头代替，这就埋下了一个道现代还争论不休的问题。
RCA头本身是没有阻抗特性的，随著使用情况不同，它的阻抗时高时低，因此不同品牌的数位线换上去都有声音差异，以上的因素占了一大部分。
後来有厂家认清这个事实，在机器上开始装设BNC接头，但制线的工厂配合度却很低，於是BNC-RCA转换头应运而生，但那确实是笑话。
制线工厂不愿生产BNC线的原因，一是不容易让线材保持75Ω阻抗，二是BNC头不能用焊接，它有一套复杂的夹线程序，而这些会让他们赖以卖钱的神秘感消失殆尽。
美国Krell在KPS20i CD唱盘白皮书中清楚的写道，他们认为AT&T光纤的传输速度最快，频宽规格也高达50MHz，是目前最佳的数位传输模式。
电视常用接口（TVAV,S-Video,YCbCr/PCbCr,VGA,Scart,DVI/HDMI）2007-09-22 17:08随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的爱好，而假如要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。
因此说视频接口的进展是实现高清的前提，从早期最常见且最古老的有线TV输入到现在最尖端的HDMI数字高清接口，前前后后真是产生了许多接口。
从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感受。
今天小编就将这些接口的名称与作用做一个全面解析，期望能对选购电视时为接口而苦恼的朋友起到关心。
TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早显现的接口。
TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于需要较多步骤进行视频、音视频混合编码，因此会导致信号互相干扰，因此它的画质输出质量是所有接口中最差的。
AV接口AV接口又称（RCARCA）能够确实是TV的改进型接口，外观方面有了专门大不同。
分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。
AV输入接口与AV线由于AV输出仍旧是将亮度与色度混合的视频信号，因此仍旧需要显示设备进行亮度和色彩分离，同时解码才能成像。
如此的做法必定对画质会造成缺失，因此AV接口的画质依旧不能让人中意。
在连接方面专门的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。
总体来说，AV接口实现了音频和视频的分离传输，在成像方面能够幸免音频与视频互相干扰而导致的画质下降。
AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。
S端子S端子能够说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，因此我们又称它为“二重量视频接口”。
交换机的接口类型完全实物了解1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX 千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F 是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、光纤分布式数据接口(FDDI)FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。
FDDI 使用双环令牌，传输速率可以达到100Mbps。
CCDI 是FDDI 的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为100Mbps。
FDDI-2 是FDDI 的扩展协议，支持语音、视频及数据传输，是FDDI 的另一个变种，称为FDDI 全双工技术(FFDT)，它采用与FDDI 相同的网络结构，但传输速率可以达到200Mbps 。
常用接插件型号（图文）2.54间距的叫SCN2.0间距的叫SAN端子187端子护套2个4.2间距公壳型号5557 母壳PH2.0XH-8PFD-14P 2.54间距CH3.96VH3.96ZH(1.5间距)EL特指4.5间距，SM指2.54间距DG1000-2P接插件LED显示屏/LED显示屏散件/P10半户外/16P排线压头FC-16P接插件接插件2.54间距2*40P 双排针双排直针5.08-301-2P 接插件针座端子接插件SM 脚距2.54 线1007公端子接插件2.8插簧插片2.8MM 铜XH-2.54-2P接插件1+1接插件VH3.96-2P接插件DC3-10P接插件接插件间距4.5MM 对插接插件接插件焊接式公头DB25接插件EL 2P 条形连接器接插件CH3.96-5P接插件RS232串口DB9母头DB9孔全铜接插件标准6.3MM 插簧插片护套0.5元/套冷压接线端子5.0MM 两位接插件2.54单排针，1*40P 排针接插件2.54MM接插件焊接式公头DB37 蓝色PH2.0mm胶壳、针座、端子连接器、接插件系列XH2.54-3P接插件插件座间距2.54MMfc-16P接插件KF/DG1000-2p 接插件/接插座/接线端子脚间距10MM接插件杜邦线20CM1P-1P2P接插件(脚间距5.08mm)DC3-10P 接插件下载座JST对插接插件母壳2P（10个MOG接插件l连接器2.0MM PH-2A针座(插座2.8端子型车用连接器接插件线缆连接器连接件对接2线串口头接插件DR9针式板载式焊接式弯针插座(母头) RS232杜邦（间距2.0mm）双排胶壳，针座，端子连接器、接插件系列接插件KF2510-6P 间距2.54接插件一套包括：头子+座子+簧片适配器适配座转换座PLCC44转DIP40 PLCC-44芯(贴片)接插件航空插头连接器GX16-2T（2芯）接插件接插件测试插头插座十字插香蕉插0.9元一对红色4.8接插件铜件两只脚焊板插片公端子接插件6.3插簧插片6.3MM 铜HT3.96-10P橙色,接插件DB25 公头/针二排25芯接插头接插件FC-8P 排线头接插件2.54间距一套6.3插簧接插件铜件接插件白色插座2510-3芯直脚KF2510端子接插件端子2.54MM冷压头簧片5557 连接件接插件8孔连线器插座塑料连接件对插件DC3-20P接插件6.3-4 (6.3端子）型车用连接器接插件接线器4线连接件XH2.54-2P接插件间距2.54MM 一套接插件XH2.54-10P 座子+线线长20CM接插件KF-4P 拔插式接线端子KF2EDG 间距5.08MM 一套弯针SM-2P 对插锁紧接插件一套公壳+母壳+公簧片+母簧片USB A母连接头A母插座USB接插件XH2.54-5P接插件,连接器,针距2.54MM 端子座+插头+簧片一套PLCC 32贴片插座接插件连接器4.8直插/插簧/插片/对插件/单线连接器/单线接插件航空插头/GX16-2芯/一套/ 电缆连接器接插件【不锈钢】16型高品质航插航空插头航空插座接插件电连接器8芯防水对接端子防水对插连接器汽车防水接插件密封防水对插端子1套大号皮套鳄鱼夹电子接插件接线夹连线夹香蕉插座香蕉插头香蕉接头接插件测试接头B101连接器2.8端子型/车用连接器/接插件/空中对接/摩托车6PBNC插座铜镀金针BNC反接头Q9头反接焊接方式摄像机视频接插件6.3多孔接插件电子连接件车用电器连接插头插座3孔4+1接插件双皇冠接插件－MINI USB座贴片迷你MINI-5P 铁LED显示屏/LED显示屏散件/P10半户外/16P排线压头FC-16P接插件接插件杜邦线20CM8P-8P香蕉插头质量好连接头测试头接插件DIY电子实验制作配件连接器接插件SCSI68PIN双母头连接线接插件6.3带护套接插件铜件连接器TJC3 2.54 XH-2AW(2位弯脚插座/90度)批发P48-26芯大电流航空插头接头电缆接插件SM2.5-3P公母对接胶壳，端子，条形连接器，接插件，黑色，1套弯针XH2.54-2P接插件间距2.54MM 一套：插头+弯插座+端子20MOG 电源插头接插件电源座仅供个人用于学习、研究；不得用于商业用途。
