压力容器、压力管道培训教材培训教材二〇〇六年编制目录压力容器及压力管道法规知识101压力容器及压力管道法规体系结构101.1第一层次：法规及法规性文件错误!未定义书签。
2几个重要有关法规对锅炉、压力容器及压力管道治理的要求 12 2.1法规适用范畴122.2有关法规中锅炉、压力容器及压力管道用语的含义133压力容器的分类153.1按压力等级分类153.2按容器在生产中的作用分类153.3按安装方式分类163.4按安全技术治理分类164压力管道的分类185《容规》、《锅规》对压力容器、锅炉受压元件用材的要求185.1《容规》对压力容器用材的要求185.2《锅规》对锅炉受压元件用材的要求206《条例》、《容规》、《管规》对压力容器、压力管道设计的要求206.1《条例》对压力容器设计的要求206.2《容规》对压力容器设计的要求206.3《管规》对压力管道设计的要求247《条例》、《容规》、对压力容器等特种设备制造、安装的要求247.1《条例》对压力容器制造、安装的要求247.2《容规》对压力容器制造的要求258《条例》、《容规》、对压力容器等特种设备使用的要求268.1《条例》对压力容器等特种设备使用的要求278.2《容规》对压力容器使用的要求278.3《锅规》对锅炉使用、修理和改造的要求 299《容规》对压力容器修理和改造的要求3110《容规》、《容检规》对压力试验的要求3210.1《容规》对压力试验的要求3211《条例》、《容规》、《容检规》等对压力容器等特种设备定期检验的要求3411.1《条例》对定期检验的要求3411.3《锅规》对定期检验的要求3711.4《容检规》对定期检验的要求 3812有关法规对技术文件和资料的要求 4512.1《条例》对技术文件和资料的要求4512.3《锅规》对技术文件和资料的要求4713《容规》、对压力容器等特种设备安全阀等附件的要求4813.1《容规》对安全阀等附件的要求4813.2《锅规》对安全阀等附件的要求5214《气瓶安全监察规定》对气瓶充装单位的要求5615《条例》对违犯《特种设备安全监察条例》的部分处罚条款58压力容器材料601金属材料差不多知识601.1金属晶体的组成结果601.2合金材料601.3铁-碳合金以及铁-碳合金差不多组织611.4钢和铸铁612钢材 612.1钢材的分类612.2钢材的编号622.3各种元素对钢材性能的阻碍623钢板与钢管 633.1钢板633.2钢管654 锻件664.1不锈钢锻件（JB4728-2000）664.2碳素钢和低合金钢锻件（JB4726-2000）675压力管道组成件及管道支撑件的检验686压力容器压力管道用材料质量治理要求 696.1验收入库696.2材料代用706.3材料的保管、发放及使用71焊接差不多知识731 电焊条731.1 焊条的组成及作用 741.2 焊条的种类、型号及规格751.3 焊条的选用原则821.4 焊条的检验和保管832 锅炉压力容器常用钢材的焊接852.1低碳钢的焊接852.2低合金高强度钢的焊接862.3珠光体耐热钢的焊接922.4不锈钢的焊接95压力容器结构基础知识971压力容器的差不多构成971.1壳体981.2连接件991.3密封元件991.4管、开孔及其补强结构1001.5支座1022 圆筒体结构1022.1、整体式筒体 1022.2组合式筒体结构又可分为多层板式结构和绕制式结构两大类。
压力管道设计复习题判断题压力管道相关法规1. 只要最高工作压力大于等于0.1MPa(表压),输送介质为气(汽)体,液化气体、蒸汽的管道就须接受《特种设备安全监察条例》的监察。
(×)2.工业企业内部的浴室蒸汽管道(DN>25mm)属于GC类压力管道。
(∨)3.《压力容器压力管道设计许可规则》(TSG R1001-2008)是判定管道是否属于压力管道的依据。
(×)4.压力管道中的腐蚀性液体系指:与皮肤接触,在4h内出现坏死情况,或55℃时,对20钢的腐蚀率大于6.25mm/a的流体。
(∨)5.压力管道中的有毒介质:系指按 GB5044定义的极度、高度危害和中度危害、轻度危害介质的总称。
(×)6.《压力管道规范工业管道》GB/T20801-2006不适用于公称直径小于或等于25mm、最高工作压力低于0.1MPa(表压)工业管道的设计和建造。
(×)7.《压力管道安全技术监察规程-工业管道》(TSG D0001-2009)不适用非金属管道。
(∨)8.最高工作压力小于0.1MPa,最高工作温度110℃,且公称直径大于25mm的热水管道属于GC3级压力管道。
(×)9.《石油化工企业设计防火规范》 GB50160-2008规定:操作温度超过其闪点的乙类液体应视为甲B类液体;(∨)10.《压力管道安全技术监察规程-工业管道》(TSG D0001-2009)不适用城镇市政公用设施的管道。
(∨)GB 50316—2008《工业金属管道设计规范》1.GB 50316—2008《工业金属管道设计规范》适用于所有工业金属管道的设计。
( ×)2.一条管道及其每个组成件的设计压力,不应小于运行中遇到的内压或外压与温度相偶合时最严重条件下的压力。
(∨)3.管道的设计压力、设计温度、流体类别等使用条件是选用管道材料的唯—依据。
( ×)4.除耐腐蚀的要求外,输送B类流体的管道上宜用钢制阀体的阀门。

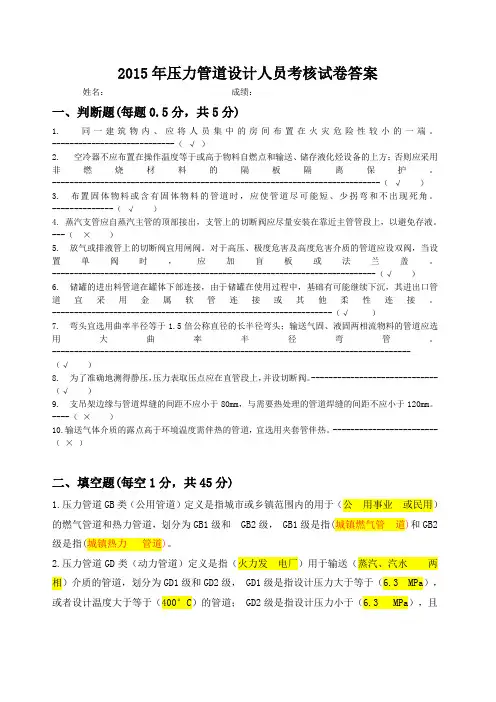

2015年压力管道设计人员考核试卷答案姓名：成绩：一、判断题(每题0.5分，共5分)1. 同一建筑物内、应将人员集中的房间布置在火灾危险性较小的一端。
----------------------------（√ ）2. 空冷器不应布置在操作温度等于或高于物料自燃点和输送、储存液化烃设备的上方；否则应采用非燃烧材料的隔板隔离保护。
---------------------------------------------------------------------------（√）3. 布置固体物料或含有固体物料的管道时，应使管道尽可能短、少拐弯和不出现死角。
--------------（√）4. 蒸汽支管应自蒸汽主管的顶部接出，支管上的切断阀应尽量安装在靠近主管管段上，以避免存液。
---（×）5. 放气或排液管上的切断阀宜用闸阀。
对于高压、极度危害及高度危害介质的管道应设双阀，当设置单阀时，应加盲板或法兰盖。
--------------------------------------------------------------------------（√）6. 储罐的进出料管道在罐体下部连接，由于储罐在使用过程中，基础有可能继续下沉，其进出口管道宜采用金属软管连接或其他柔性连接。
----------------------------------------------------------------（√）7. 弯头宜选用曲率半径等于1.5倍公称直径的长半径弯头；输送气固、液固两相流物料的管道应选用大曲率半径弯管。
----------------------------------------------------------------------------------（√）8. 为了准确地测得静压，压力表取压点应在直管段上，并设切断阀。
-----------------------------（√）9. 支吊架边缘与管道焊缝的间距不应小于80mm，与需要热处理的管道焊缝的间距不应小于120mm。

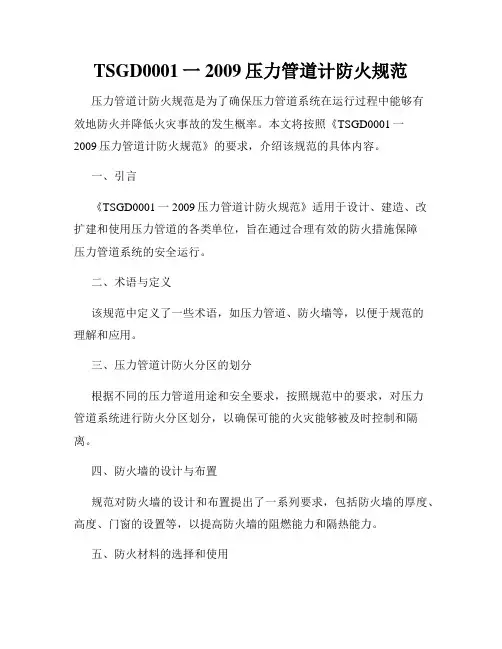

TSGD0001一2009压力管道计防火规范压力管道计防火规范是为了确保压力管道系统在运行过程中能够有效地防火并降低火灾事故的发生概率。
本文将按照《TSGD0001一2009压力管道计防火规范》的要求，介绍该规范的具体内容。
一、引言《TSGD0001一2009压力管道计防火规范》适用于设计、建造、改扩建和使用压力管道的各类单位，旨在通过合理有效的防火措施保障压力管道系统的安全运行。
二、术语与定义该规范中定义了一些术语，如压力管道、防火墙等，以便于规范的理解和应用。
三、压力管道计防火分区的划分根据不同的压力管道用途和安全要求，按照规范中的要求，对压力管道系统进行防火分区划分，以确保可能的火灾能够被及时控制和隔离。
四、防火墙的设计与布置规范对防火墙的设计和布置提出了一系列要求，包括防火墙的厚度、高度、门窗的设置等，以提高防火墙的阻燃能力和隔热能力。
五、防火材料的选择和使用防火材料的选择和使用对于防火效果起着至关重要的作用。
规范中要求使用符合国家标准的防火材料，并对不同位置的防火材料进行了具体的要求。
六、防火设施和设备的配置为了有效地应对可能的火灾情况，规范规定了防火设施和设备的配置要求，包括灭火器、喷淋系统、气体灭火系统等，旨在最大程度地减少火灾对压力管道系统的损害。
七、应急预案和演练为了能够妥善处理火灾事故，规范要求各单位制定相应的应急预案，并进行定期的演练，以提高工作人员的火灾应急处理能力。
八、验收与监督规范规定了压力管道计防火工程的验收和监督要求，以确保防火工程符合相关安全标准和规范要求。
九、规范的修订和升级为了与时俱进，规范规定了对于该防火规范的修订和升级原则，以适应不断变化的技术和安全要求。
结语《TSGD0001一2009压力管道计防火规范》的出台，为压力管道系统的安全运行提供了指导和规范。
各相关单位应严格遵守该规范的要求，合理布置压力管道计防火设施和设备，确保火灾事故的最小化发生，并定期进行应急演练和防火工程的监督，以保障人员和财产的安全。

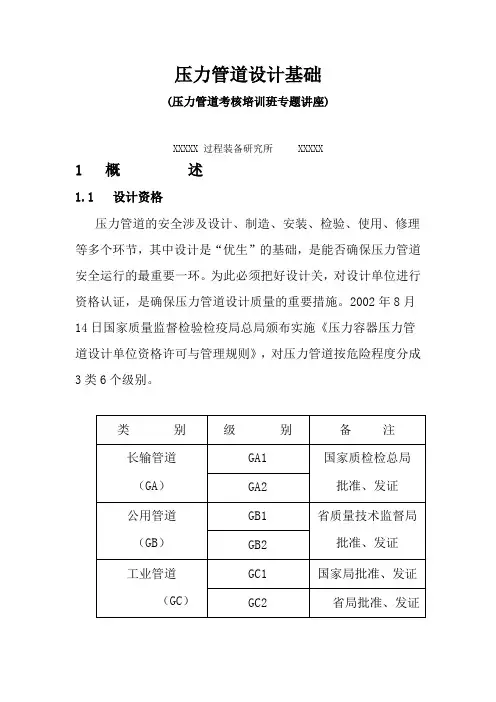

述设计资格压力管道的安全涉及设计、制造、安装、检验、使用、修理等多个环节，其中设计是“优生”的基础，是能否确保压力管道1.2在我国，工程设计一般分两步进行，首先根据已批准的项目建议书和可行性研究报告（设计前期工作）进行初步设计。
初步设计经上级主管部门组织审查、批准后再进行施工图设计。
设计主要内容如下：1．工艺计算包括物料衡算、热量衡算和水力计算等；按照物料的流量及该物料允许的流速确定管径、管长。
2．管道材料选择按照不同介质的物理化学性质、压力等级、工作温度等因数确定管子的材料和阀门、法兰等管道附件，初估材料数量。
3．管线的结构设计包括管线器材的选用（阀门、法兰、管件、补偿器、支吊架）及隔热、伴热设计。
4．管道的强度计算包括静载计算（压力、重力）、动载计算（风载、地震）、振动计算、热应力计算。
5．安全装置设计包括安全阀、爆破片、阻火器。
6．绘制草图和施工图绘制流程图（系统图）、平面布置图、立面布置图、管段图（空视图）、管件图、管架图等。
7．编制设计说明书编制管道安装一览表、综合材料表、油漆保温一览表等。
所有设计文件必须进行校对、审核，部分图纸还要进行审定，最后还要进行各有关专业参加的综合会签，确保设计的质量。
1.3压力管道的初步设计和施工图设计，都必须按先行标准和规范设计。
原劳动部《压力管道安全管理与监察规定》（1996）国家质检总局《压力容器压力管道设计单位资格许可与管理规则》GB50316-2000《工业金属管道设计规范》GB50028-2002《城镇燃气设计规范》GB5001-1991《石油化工企业设计规范》GB50251-1994《输气管道工程设计规范》GB50253-1994《输油管道工程设计规范》HGJ8-87-1994《化工管道设计规范》SH3054-1993《石油化工企业管道综合设计规范》GB50160-1992《石油化工企业设计防火规范》GBJ16-1994《建筑设计防火规范》GB50058-1992《爆炸和火灾危险环境电力装置设计规范》GB50264-1997《工业设备及管道绝热工程设计规范》HG/T20549-1998《化工装置管道布置设计规定》SHJ40-1991《石油化工企业蒸气伴热管及夹套管设计规范》HG/T20670-2000《化工、石油化工管架、管墩设计规定》GB50235-1997《工业金属管道工程施工及验收规范》GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》HG20225-1995《化工金属管道工程施工及验收规范》SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》JB4730-1994《压力容器无损检测》GB3323-1987《钢熔化焊对接接头射线照相和质量分级》GB11345-1987《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T8163-1999《输送流体用无缝钢管》GB9948-1988《石油裂化用无缝钢管》GB/T12771-1991《输送流体用不锈钢焊接钢管》GB/T14976-1994《输送流体用不锈钢无缝钢管》GB9112-9123-1988《钢制管法兰》JB/T74—90-1994《管路法兰及垫片》HG20592-20635-1997《钢制管法兰、垫片、紧固件》GB/T17116-1997《管道支吊架》GB/T12777-1997《金属波纹管膨胀节》在进行某个特殊介质的压力管道设计时，除了按一般通用的标准、规范进行设计外，还要参照该产品的设计规范。

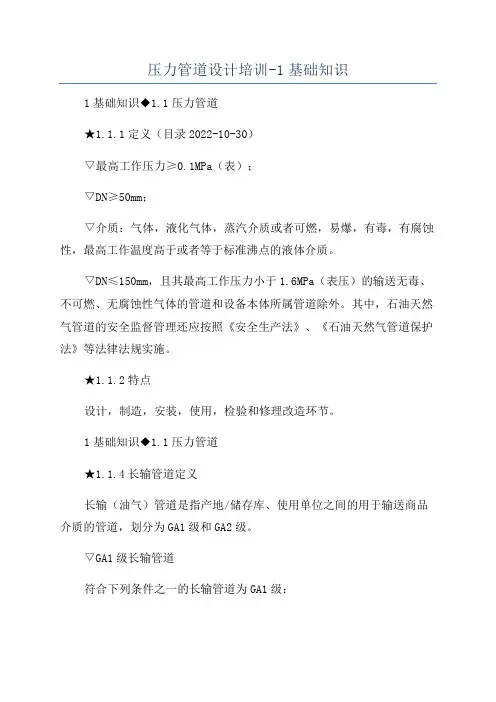

压力管道设计培训-1基础知识1基础知识◆1.1压力管道★1.1.1定义（目录2022-10-30）▽最高工作压力≥0.1MPa（表）；▽DN≥50mm；▽介质：气体，液化气体，蒸汽介质或者可燃，易爆，有毒，有腐蚀性，最高工作温度高于或者等于标准沸点的液体介质。
▽DN≤150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
★1.1.2特点设计，制造，安装，使用，检验和修理改造环节。
1基础知识◆1.1压力管道★1.1.4长输管道定义长输（油气）管道是指产地/储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
▽GA1级长输管道符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压大于4.OMPa的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力大于或都等于6.4MPa,并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）大于或者等于200km的长输管道。
▽GA2级长输管道GA1级以外的长输（油气）管道为GA2级。
1基础知识◆01.1压力管道★01.1.5公用管道定义公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
▽GB1级公用管道：城镇燃气管道。
▽GB2级公用管道：城镇热力管道。
1基础知识◆01.1压力管道★1.1.6工业管道定义-1工业管道是指企业、事业单位所属的用于输送工艺介质的工艺性管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
▽GC1级工业管道：符合下列条件上之一的工业管道为GC1级：（1）输送GB5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB50160-1999《石油化工企业设计防火规范》及GB50016-2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于 4.0MPa的管道；（3）输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。

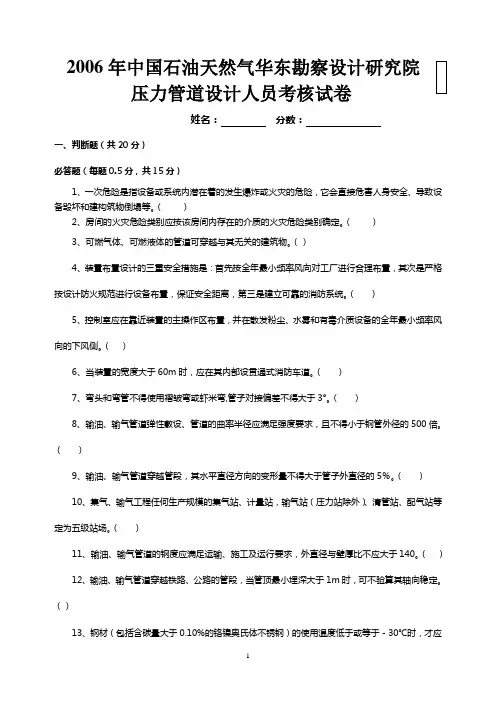

2006年中国石油天然气华东勘察设计研究院Array压力管道设计人员考核试卷姓名：分数：一、判断题（共20分）必答题（每题0.5分，共15分）1、一次危险是指设备或系统内潜在着的发生爆炸或火灾的危险，它会直接危害人身安全、导致设备毁坏和建构筑物倒塌等。
（）2、房间的火灾危险类别应按该房间内存在的介质的火灾危险类别确定。
（）3、可燃气体、可燃液体的管道可穿越与其无关的建筑物。
（）4、装臵布臵设计的三重安全措施是：首先按全年最小频率风向对工厂进行合理布臵，其次是严格按设计防火规范进行设备布臵，保证安全距离，第三是建立可靠的消防系统。
（）5、控制室应在靠近装臵的主操作区布臵，并在散发粉尘、水雾和有毒介质设备的全年最小频率风向的下风侧。
（）6、当装臵的宽度大于60m时，应在其内部设贯通式消防车道。
（）7、弯头和弯管不得使用褶皱弯或虾米弯,管子对接偏差不得大于3°。
（）8、输油、输气管道弹性敷设、管道的曲率半径应满足强度要求，且不得小于钢管外径的500倍。
（）9、输油、输气管道穿越管段，其水平直径方向的变形量不得大于管子外直径的5％。
（）10、集气、输气工程任何生产规模的集气站、计量站，输气站（压力站除外）、清管站、配气站等定为五级站场。
（）11、输油、输气管道的钢度应满足运输、施工及运行要求，外直径与壁厚比不应大于140。
（）12、输油、输气管道穿越铁路、公路的管段，当管顶最小埋深大于1m时，可不验算其轴向稳定。
（）13、钢材（包括含碳量大于0.10%的铬镍奥氏体不锈钢）的使用温度低于或等于－30℃时，才应按低温压力容器和压力管道设计规范要求进行夏比（V型缺口）低温冲击试验。
（）14、低温压力管道是指设计温度低于或等于－20℃的压力管道。
（）15、结构用无缝钢管和流体输送用无缝钢管都可用于压力管道。
（）16、高温压力管道及其受压元件的钢材使用温度，不应超过《工业金属管道设计规范》GB50316中规定的材料许用应力值所对应的温度上限。
压力管道专业知识目录/CONTENTS 定义和分类01压力管道的结构02压力管道的设计03定义和分类011、压力管道的定义：根据原质检总局关于修订《特种设备目录》的公告(2014年第114号)：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体，且公称直径大于或者等于50mm的管道。
公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道和设备本体所属管道除外。
其中，石油天然气管道的安全监督管理还应按照《安全生产法》、《石油天然气管道保护法》等法律法规实施。
新《目录》的压力管道定义中“公称直径小于150mm，且其最高工作压力小于1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体的管道”所指的无毒、不可燃、无腐蚀性气体，不包括液化气体、蒸汽和氧气。
（质检总局办公厅关于压力管道气瓶安全监察工作有关问题的通知（质检办特〔2015〕675号））管道的用途广泛、 品种繁多。
不同领域内使用的管道， 其分类方法也不同。
一般可以按主体材料、敷设装置、输送介质特性和用途等管道使用特性进行分类。
根据《特种设备目录》， 压力管道按照用途分为长输管道、公用管道和工业管道。
工业管道工艺管道动力管道制冷管道品种类别热力管道公用管道长输管道输气管道输油管道燃气管道指产地、储存库、使用单位用于输送商品介质的管道分为GA1级和GA2级流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道分为GB1和GB2两级， GB1级为燃气管道。
GB2级为热力管道敷设于城镇地下；一般压力较低；选线条件复杂、困难：城镇燃气： 代表物：天然气、液化石油 气、人工煤气等 。
压力管道设计培训试题一部门___________姓名__________得分____________一、填空题（每题2分，共40分）1、按《特种设备安全监察条例》中的规定，压力管道是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或等于__0.1__Mpa（表压）的其气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于_标准沸点________的液体介质，且工称直径大于_25mm_____管道。
2、压力管道按设计类别划分为__GA___、___GB___、__GC______、__GD_______；按设计级别划分__GA1____、___GA2____、___GB1_____、__GB2______、_GC1________、_____GC2_____、__GC3______、__GD1_____、__GD2_______。
3、输气管道线路设计地区等级的划分是沿管道中心线两侧各_200m____范围内，任意划分长度为__2km_____并能包括最大居住户数的若干地段，在划分的管段区域内计算住户数。
以此确定地区等级。
4、城市热力网，当_生产工艺热负荷为主要负荷___，且___必须采用蒸汽供热__时，应采用蒸汽作供热介质。
热力网管道__干线__、__支干线___、__支线_的起点应安装管段阀门。
5、地下燃气管道上的检测管，凝水罐的排水管、水封阀和阀门，均应设_护罩___或_护井___；地下燃气管道不得从__建筑物_____和___大型构筑物__下面穿越；不得在_堆积易燃___、_易爆材料___和___具有腐蚀性液体的__场面下面穿越。
燃气管道附件不得采用__铸铁件_件，不采用__螺旋焊缝__钢管制作。
6、全压力式液化烃储罐总容积大于__6000_m3时，罐组内应设隔堤，隔堤内各储罐总容积之和不宜大于_6000_m3，单罐容积等于或大于_5000_m3时，应每一个一隔。
2013年压力管道设计培训之
石油化工企业设计防火规范2008版培训试卷姓名得分
（本试卷满分100分）
一、解释基本概念(每小题6分，共30分)
1、全厂性重要设施
2、装置储罐（组）
3、沸溢性液体
4、全防罐
5、稳高压消防水系统
二、填空（每题2分，共70分）
1、石油化工企业的生产区宜位于邻近城镇或居民区全年最小频率风向的。
2、在山区或丘陵地区，石油化工企业的应避免布置在窝风地带。
3、公路和地区架空电力线路严禁穿越。
4、当区域排洪沟通过厂区时：
（1）、不宜通过；
（2）、应采取防止泄漏的和流入区域排洪沟的措施。
5、可能散发可燃气体的工艺装置、罐组、装卸区或全厂性污水处理场等设施宜布置在人员集中场所及明火或散发火花地点的全年最小
频率风向的。
6、液化烃罐组或可燃液体罐组不宜紧靠布置。
7、空分站应布置在空气清洁地段，并宜位于散发乙炔及其他可燃气体、粉尘等场所的全年最小频率风向的。
8、全厂性的高架火炬宜位于生产区全年最小频率风向的。
9、罐区泡沫站应布置在罐组防火堤外的，与可燃液体罐的防火间距不宜小于。
10、液化烃罐组防火堤内绿化。
11、在使用或产生甲类气体或甲、乙A类液体的工艺装置、系统单元和储运设施区内，应按区域控制和重点控制相结合的原则，设
置。
12、明火加热炉，宜集中布置在装置的边缘，且宜位于可燃气体、液化烃和甲B、乙A类设备的全年最小频率风向的。
13、液化烃、可燃液体、可燃气体的罐区内，任何储罐的中心距至少两条消防车道的距离均不应大于；当不能满足此要求时，任何储罐中心与最近的消防车道之间的距离不应大于，且最近消防车道的路面宽度不应小于。
14、氨的安全阀排放气应。
15、布置在爆炸危险区的在线分析仪表间内设备为非防爆型时，在线分析仪表间应。
16、在液化烃、操作温度等于或高于自燃点的可燃液体泵房的上方，不宜布置；
17、单个安全阀的开启压力（定压），不应大于设备的。
当一台设备安装多个安全阀时，其中一个安全阀的开启压力（定压）不应大于设备的；其他安全阀的开启压力可以提高，但不应大于设备设计压力的。
18、泄放可能携带液滴的可燃气体应经接至火炬系统。
19、连续排放的排气筒顶或放空管口应高出范围内的平台或建筑物顶以上；间歇排放的排气筒顶或放空管口应高出范围内的平台或建筑物顶以上。
20、散发爆炸危险性粉尘或可燃纤维的场所应采取防止、纤维扩散、的措施。
21、液化烃、可燃液体储罐的保温层应采用不燃烧材料。
当保冷层采
用阻燃型泡沫塑料制品时，其氧指数。
22、甲B、乙类液体的固定顶罐应设；对于采用氮气或其他气体气封的甲B、乙类液体的储罐还应设置。
23、可燃气体压缩机、液化烃、可燃液体泵使用皮带传动；在爆炸危险区范围内的其他转动设备若必须使用皮带传动时，应采用防皮带。
24、液化烃全冷冻式单防罐罐组应设防火堤，防火堤内的有效容积不应一个最大储罐的容积。
25、液化烃的储罐应设、、、安全阀，以及高液位报警和高高液位自动联锁切断进料措施。
对于全冷冻式液化烃储罐还应设设施和高、低温度检测，并应与自动控制系统相联。
26、甲类物品仓库宜单独设置，当其储量小于时，可与乙、丙类物品仓库共用一栋建筑物，但应设独立的。
27、全厂性工艺及热力管道地上敷设；沿地面或低支架敷设的管道环绕工艺装置或罐组布置，并不应妨碍消防车的通行。
28、可燃气体、液化烃、可燃液体的管道横穿铁路线或道路时应敷设在或套管内。
29、可燃气体、液化烃和可燃液体的金属管道除需要采用法兰连接外，均应采用连接。
30、工艺和公用工程管道共架多层敷设时将介质操作温度等于或高于250℃的管道布置在层，液化烃及腐蚀性介质管道布置在下层；必须布置在下层的介质操作温度等于或高于250℃的管道可布置
在，但不应与液化烃管道。
31、公用工程管道与可燃气体、液化烃和可燃液体的管道或设备连接时，连续使用的公用工程管道上应设止，并在其根部设。
32、可能发生可燃液体火灾的场所采用低倍数泡沫灭火系统。
33、装置内的电缆沟应有防止可燃气体或含有可燃液体的污水进入沟内的措施。
电缆沟通入变配电所、控制室的处，应填实、密封。
34、对爆炸、火灾危险场所内可能产生静电危险的设备和管道，均应采取措施。
35、每组专设的静电接地体的接地电阻值宜小于。
