起重机载荷的作用方式参考文本

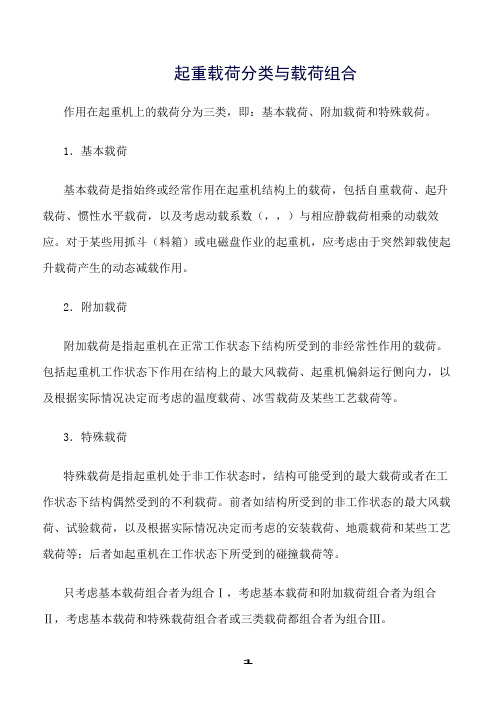

起重载荷分类与载荷组合
作用在起重机上的载荷分为三类，即：基本载荷、附加载荷和特殊载荷。

1．基本载荷
基本载荷是指始终或经常作用在起重机结构上的载荷，包括自重载荷、起升载荷、惯性水平载荷，以及考虑动载系数（，，）与相应静载荷相乘的动载效应。

对于某些用抓斗（料箱）或电磁盘作业的起重机，应考虑由于突然卸载使起升载荷产生的动态减载作用。

2．附加载荷
附加载荷是指起重机在正常工作状态下结构所受到的非经常性作用的载荷。

包括起重机工作状态下作用在结构上的最大风载荷、起重机偏斜运行侧向力，以及根据实际情况决定而考虑的温度载荷、冰雪载荷及某些工艺载荷等。

3．特殊载荷
特殊载荷是指起重机处于非工作状态时，结构可能受到的最大载荷或者在工作状态下结构偶然受到的不利载荷。

前者如结构所受到的非工作状态的最大风载荷、试验载荷，以及根据实际情况决定而考虑的安装载荷、地震载荷和某些工艺载荷等；后者如起重机在工作状态下所受到的碰撞载荷等。

只考虑基本载荷组合者为组合Ⅰ，考虑基本载荷和附加载荷组合者为组合Ⅱ，考虑基本载荷和特殊载荷组合者或三类载荷都组合者为组合Ⅲ。

各类载荷组合是结构强度和稳定性计算的原始依据，强度和稳定性的安全系数必须同时满足载荷组合Ⅰ，Ⅱ和Ⅲ三类情况下的规定值，疲劳强度只按载荷组合Ⅰ进行计算。

第三章工程起重机计算载荷与计算方法第一节作用在起重机上的载荷主要的有：起升载荷、起重机自重栽荷、风载荷、重物偏摆引起的载荷、惯性和离心力载荷以及振动、冲击引起的动力载荷等一、自重载荷G (或用P G 表示)自重载荷指除起升载荷外起重机各部分的总重量(不是质量，在此以N 计)，它包括结构、机构、电气设备以及附设在起重机上的存仓等的重力二、起升载荷P Q (最大额定起重量Q +吊钩自重q )起升载荷是指起升质量的重力(以N 计)。

起升质量包括允许起升的最大有效物品、 取物装置(下滑轮组、吊钩、吊梁，抓斗、容器、起重电磁铁等)、悬挂挠性件及其它在升降中的设备的质量。

起升载荷动载系数φ2 2=1ϕ+δ——结构质量影响系数 201200=1()()Y m m Y δλ++ 三、水平载荷1.运行惯性力P H起重机自身质量和起升质量在运行机构起动或制动时产生的惯性力按质量m 与运行加速度a 乘积的倍计算，但不大于主动车轮与钢轨间的粘着力2.回转和变幅运动时的水平力P H臂架式起重机回转和变幅机构运动时，起升质量产生的水平力(包括风力、变幅和回转起、制动时产生的惯性力和回转运动时的离心力)按吊重绳索相对于铅垂线的偏摆角所引起的水平分力计算四、安装载荷在设计起重机时，必须考虑起重机安装过程中产生的载荷。

特别是塔式起重机，有的类型其安装给局部结构产生的应力大大地大干工作应力。

露天工作的起重机安装时风压应加以考虑。

五、坡度载荷起重机坡度载荷按下列规定计算：1．流动式起重机需要时按具体情况考虑。

2．轨道式起重机轨道坡度不超过%时不计算坡度载荷，否则按实际坡度计算坡度载荷。

六、风载荷P W在露天工作的起重机应考虑风载荷并认为风载荷是一种沿任意方向的水平力。

起重机风载荷分为工作状态风载荷和非工作状态风载两类。

工作状态风载荷P Wg 起重机在正常工作情况下所能承受的最大计算风力1.风载荷按下式计算： =W h P CK qA计算风压q 风压髙度变化系数K h 风力系数C 查表得七、试验载荷起重机投入使用前，必须进行超载动态试验及超载静态试验第二节载荷分类与载荷组合―、载荷分类作用在起重机结构上的载荷分为三类，即基本载荷，附加栽荷与特殊载荷。

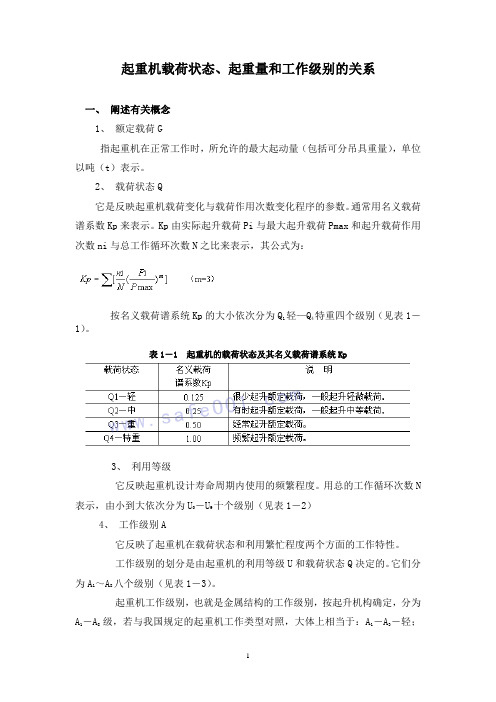

起重机载荷状态、起重量和工作级别的关系一、阐述有关概念1、额定载荷G指起重机在正常工作时，所允许的最大起动量（包括可分吊具重量），单位以吨（t）表示。

2、载荷状态Q它是反映起重机载荷变化与载荷作用次数变化程序的参数。

通常用名义载荷谱系数Kp来表示。

Kp由实际起升载荷Pi与最大起升载荷Pmax和起升载荷作用次数ni与总工作循环次数N之比来表示，其公式为：按名义载荷谱系统Kp的大小依次分为Q1轻—Q4特重四个级别（见表1－1）。

表1－1 起重机的载荷状态及其名义载荷谱系统Kp3、利用等级它反映起重机设计寿命周期内使用的频繁程度。

用总的工作循环次数N表示，由小到大依次分为U0－U9十个级别（见表1－2）4、工作级别A它反映了起重机在载荷状态和利用繁忙程度两个方面的工作特性。

工作级别的划分是由起重机的利用等级U和载荷状态Q决定的。

它们分为A 1～A8八个级别（见表1－3）。

起重机工作级别，也就是金属结构的工作级别，按起升机构确定，分为A1－A8级，若与我国规定的起重机工作类型对照，大体上相当于：A1－A3－轻；A4－A5－中；A6-A7－重，A8－特重。

表1－2 起重机的利用等级表1－3 起重机工作级别的划分二、正确认识它们之间的区别载荷状态Q1轻－Q4特重是指起重机在吊重方面满载荷程度变化，虽然都能在满载下工作，但满载的程度都不一样，如有的频繁满载；有的是经常满载；有的是偶尔满载。

所以在设计制造时所采用的安全系数就不同，用料及结构方面有严格的区分，且价格变化也较大。

工作级别是综合反映起重机在工作时间方面的繁忙程度和吊重方面的满载程度的特性。

可以看出工作级别较低时，也可能是特重型起重机，而工作级别较高时，也可能有轻型起重机，不能认为工作级别高是特重型，工作级别低是轻型。

另外，起重机工作级别的高低，不取决于起重量的大小，而取决于起重量载荷和载荷频次变化及工程繁忙程度变化。

三、举例例1．某电站安装维修用500吨起重机，应选择什么类型的起重机。

起重载荷分类与载荷组合范文起重载荷分类与载荷组合是起重机设计中的重要内容之一，它涉及到起重机的安全性能和工作能力。

本文将分为两个部分来阐述起重载荷分类与载荷组合的相关知识，首先介绍起重载荷的分类，然后详细讨论各种载荷组合的计算方法和范例。

一、起重载荷分类起重载荷一般可以分为静载荷和动载荷两大类。

1. 静载荷静载荷是指在起重机工作过程中，主要由起重物的重量所引起的荷载。

根据起重物的特点和形式，静载荷还可以分为以下几类：（1）单重吊装静载荷：指起重机吊装单个物体的重量，通常用于吊装单个重物的场景，如吊装工字钢等。

（2）多重吊装静载荷：指起重机吊装多个物体的总重量，通常用于吊装多个重物的场景，如吊装混凝土梁等。

（3）悬臂静载荷：指起重机悬臂吊装物体时产生的荷载，通常用于吊装长物体的场景，如吊装管道等。

（4）变载荷：指起重机在吊装过程中，由于起重物的变动而引起的荷载变化，如吊装物体的摆动、倾斜等。

2. 动载荷动载荷是指在起重机工作过程中，由于工作环境、工作方式等因素所引起的荷载。

根据起重机的工作环境和工作方式，动载荷还可以分为以下几类：（1）风载荷：指起重机在工作中所受到的风力引起的荷载，通常用于室外起重机的设计。

（2）水平荷载：指起重机在工作中所受到的水平力引起的荷载，通常用于岸桥等移动式起重机的设计。

（3）摩擦力：指起重机在行走过程中所受到的轮轨摩擦力引起的荷载，通常用于轨道式起重机的设计。

（4）冲击荷载：指起重机在运行过程中由于突然停车、起重瞬间变化等因素产生的冲击引起的荷载。

二、载荷组合计算方法和范例载荷组合是指将不同类型的载荷按照一定的规则组合起来，计算出起重机在不同载荷组合下的工作能力。

下面将介绍常见的载荷组合计算方法和范例。

1. 叠加法叠加法是指将不同类型的载荷按照线性叠加的原则组合起来，计算出起重机在各种载荷组合下的最不利工况。

具体计算方法如下：最不利工况下的荷载 = 静载荷 + 动载荷例如，某起重机在吊装一重量为10吨的物体时，同时受到10kN的风载荷作用，根据叠加法可以计算出最不利工况下的荷载为：最不利工况下的荷载 = 10吨 + 10kN = 10吨 + 10kN2. 同步法同步法是指将不同类型的载荷按照计时同步的原则组合起来，计算出起重机在各种载荷组合下的不同工作能力。

文件编号：RHD-QB-K5722 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX起重机载荷的作用方式示范文本起重机载荷的作用方式示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

起重机械在运行过程中，要承受各种载荷（如静载、动载、交变载、冲击载、振动载等），各承载零件和结构件会产生相应的应力和变形，如果超过一定的限度，就会丧失功能甚至破坏，从而造成危险。

起重机在作业过程中，承受载荷的复杂性不仅反映在载荷种类的多样性上，而且随着起重机作业的工作状况的不同而表现出多变的特征。

载荷是起重机及其组成零部件正常工作受力分析的原始依据，也是零部件报废或事故原因判断分析的依据，载荷确定得准确与否将直接影响计算结果的安全性和事故结论的正确性。

1．静载荷当起重机处于静止状态或稳定运行状态时，起重机只受到自重载荷和起升载荷的静载荷作用。

（1）自重载荷PG。

它包括起重机的金属结构、机械设备、电气设备，以及附设在起重机上的存仓或输送机及其上的物料等的重力（起升载荷的重力除外）。

载荷的作用方式可以分别考虑,一般情况下,机械设备和电气设备的载荷视为集中载荷；…….没完（2）起升载荷PQ。

这是指所有起计质量的重力。

包括允许起升的最大有效物品、取物装置（如下滑轮组、吊钩、吊梁、抓斗、容器、起重电磁铁等）、悬挂绕性件，以及其他在升降中的备质量的重力。

起升高度小于50 m的起升钢丝绳的重量可以不计。

2．动载荷动载荷是起重机在运动状态改变时产生的动载效应。

它是强度计算的重要依据，对疲劳计算也有影响。

起重机不工作或吊载静止在空中时．其自重载荷和起升载荷处于静止状态。

在起重机工作时．当运动状态改变．动载效应使原有静力载荷值增加．其增大的部分就是动载荷。

起重机载荷的作用方式起重机是一种专门用来搬运重物的机械设备，广泛应用于工业、建筑、港口等领域。

起重机的载荷是指其搬运的物品重量，而起重机的载荷作用方式则是指起重机如何搬运和承载重物的方式。

下面我们来详细了解一下起重机载荷的作用方式。

1. 钩臂起重机钩臂起重机是一种常见的起重机车型，常用于建筑、道路施工等领域的搬运工作。

钩臂起重机的载荷作用方式为“悬挂式”，即起重机通过一个钩子将物品吊起来悬挂在空中，并通过操纵机器臂和钩子的运动，将物品移动到目标位置。

这种方式适用于搬运较重或较大的物品，如钢筋、混凝土等。

2. 桥式起重机桥式起重机是一种可移动的起重机，常用于工厂、仓库等场所进行内部搬运。

其载荷作用方式为“机械臂式”，即起重机的悬臂通过机械臂和抓斗，将物品夹紧并搬运到目的地。

这种方式适用于搬运较小型的物品，如工业原材料、生产设备等。

3. 履带式起重机履带式起重机是一种通过履带驱动移动的起重机，广泛应用于野外、山区等恶劣环境下的搬运工作。

其载荷作用方式为“悬挂式”，通过吊钩将物品悬挂起来，并通过履带的移动带动物品进行搬运。

这种方式适用于野外作业或不便使用传统起重机的场所，如矿山、油田等。

4. 车载式起重机车载式起重机是一种可以安装在车辆上进行移动的起重机，常用于道路维修和城市建设等场景。

其载荷作用方式为“机械臂式”，通过机械臂和钩子完成物品的搬运和卸载。

这种方式适用于较小规模的搬运工作，如道路障碍物清理、建筑材料搬运等。

总之，不同类型的起重机在搬运工作中的载荷作用方式也有所差异。

在实际使用过程中，应根据不同的搬运场景和物品特性选择合适的载荷作用方式，以确保搬运工作的顺利完成。

起重作业安全讲座（10）--起重机的载荷（三）确保起重机安全可靠作业的计算有两种类型：一类是寿命计算〔包括疲惫、磨损和发热〕，这类计算要按等效原则确定计算载荷；另一类是强度计算〔包括材料的塑性破坏、脆性断裂、弹性失稳以及起重机的稳定性〕，这类计算应按在使用期内可能出现的最大载荷作为计算载荷。

这就必须要针对不同的零部件和结构件，依据起重机工作的特点，合计各种载荷实际出现的概率，把可能同时出现的载荷按最不利的状况进行组合，并依据一定的原则进行计算。

1.载荷分类与载荷组合作用在起重机上的载荷分为三类，即基本载荷、附加载荷与特别载荷。

各类载荷组合是强度和稳定性计算的原始依据。

〔1〕基本载荷：始终或常常作用在起重机结构上的载荷，包括自重载荷、起升载荷、惯性水平载荷，以及合计动载系数与相应载荷相乘的动载效应。

关于抓斗、电磁吸盘起重机，还应合计由于突然卸载的动态减载作用。

只合计基本载荷的组合为组合Ⅰ。

〔2〕附加载荷：起重机在正常工作状态下，结构所受到的非常常性作用的载荷。

它包括起重机工作状态下的最大风载荷、起重机偏斜运行侧向力、依据实际状况而合计的自然载荷，以及某些工艺载荷等。

合计基本载荷和附加载荷的组合为组合Ⅱ。

〔3〕特别载荷：起重机处于非工作状态时，结构可能受到的最大载荷，或者在工作状态下结构偶然受到的不利载荷。

合计基本载荷和特别载荷的组合，或三类载荷都合计的组合为组合Ⅲ。

2.计算原则为确保起重机安全、正常地工作，起重机的金属结构和机构的零部件应满足强度、稳定性和刚度的要求。

强度和稳定性要求是指结构构件在载荷作用下产生的内力不应超过许用的承载能力，刚度要求是指结构在载荷作用下产生的变形量不应超过许用的变形值，以及结构的自振周期不应超过许用的振动周期。

计算的内容不同，对应的载荷组合类别也不同。

〔1〕寿命〔耐久性〕计算载荷第Ⅰ类载荷用来计算零部件或金属结构的耐久性、磨损或发热。

按正常工作时的等效载荷进行计算。
