支柱绝缘和悬式绝缘子绝缘耐压的试验方法

绝缘子的绝缘电阻及耐压试验绝缘子是电网中大量使用的一种绝缘部件，当前应用得最广泛的是瓷质绝缘子，也有少量的玻璃绝缘子，有机(或复合材料)绝缘子国内也陆续有了应用。

绝缘子的形状和尺寸是多种多样的，按其用途分为线路绝缘子和电站绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。

除此之外还有防尘绝缘子和绝缘横担。

瓷件(或玻璃件)是绝缘子的主要组成部分，它除了作为绝缘外，还具有较高的机械强度。

为保证瓷件的机电强度，要求瓷质坚固、均匀、无气孔。

为增加绝缘子表面的抗电强度和抗湿污能力，瓷件常具有裙边和凸棱，并在瓷件表面涂以白色或有色的瓷釉，而瓷釉有较强的化学稳定性，且能增加绝缘子的机械强度。

绝缘子在搬运和施工过程中，可能会因碰撞而留下伤痕;在运行过程中，可能由于雷击事故，而使其破碎或损伤;由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。

低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。

当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故。

例如，电网曾多次发生由于存在零值绝缘子而引起的污闪事故;某电业局110kV线路，也曾因出现零值绝缘子，而导致绝缘子爆炸。

因此，及时检出运行中存在的不良绝缘子，排除隐患，对减少电力系统事故、提高供电可靠性是很重要的。

在相关规程中，绝缘子试验指的是支柱绝缘子和悬式绝缘子试验，其试验项目如下：(1)零值绝缘子检测(66kV及以上)。

(2)测量绝缘电阻。

(3)交流耐压试验。

(4)测量绝缘子表面污秽物的等值盐密。

运行中的针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。

玻璃悬式绝缘子不进行该三项试验，运行中自破的绝缘子应及时更换。

一、绝缘子绝缘电阻的测量(1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。

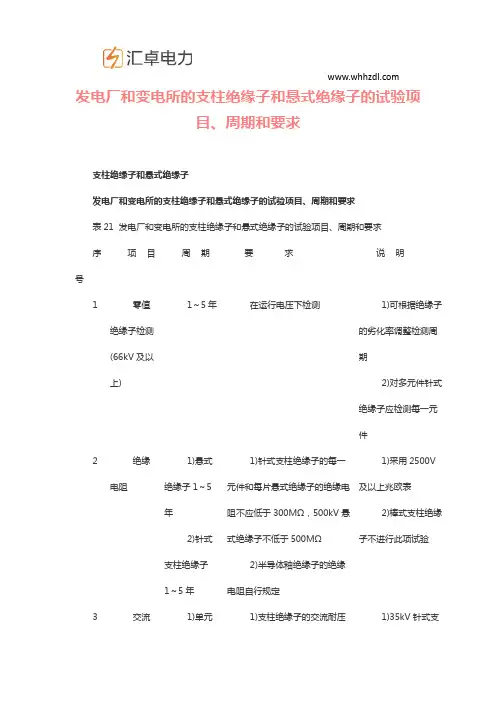

发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求支柱绝缘子和悬式绝缘子发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求表21 发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求序号项目周期要求说明1零值绝缘子检测(66kV及以上) 1～5年在运行电压下检测 1)可根据绝缘子的劣化率调整检测周期2)对多元件针式绝缘子应检测每一元件2绝缘电阻1)悬式绝缘子1～5年2)针式支柱绝缘子1～5年1)针式支柱绝缘子的每一元件和每片悬式绝缘子的绝缘电阻不应低于300MΩ，500kV悬式绝缘子不低于500MΩ2)半导体釉绝缘子的绝缘电阻自行规定1)采用2500V及以上兆欧表2)棒式支柱绝缘子不进行此项试验3交流 1)单元 1)支柱绝缘子的交流耐压 1)35kV针式支 耐压试验件支柱绝缘子1～5年2)悬式绝缘子1～53)针式支柱绝缘子1～5年4)随主设备5)更换绝缘子时试验电压值见附录B2)35kV针式支柱绝缘子交流耐压试验电压值如下：两个胶合元件者，每元件50kV；三个胶合元件者，每元件34kV3)机械破坏负荷为60～300kN的盘形悬式绝缘子交流耐压试验电压值均取60kV柱绝缘子可根据具体情况按左栏要求1)或2)进行2)棒式绝缘子不进行此项试验4绝缘子表面污秽物的等值盐密1年参照附录C污秽等级与对应附盐密度值检查所测盐密值与当地污秽等级是否一致。

结合运行经验，将测量值作为调整耐污绝缘水平和监督绝缘安全运行的依据。

盐密值超过规定时，应根据情况采取调爬、清扫、涂料等措施应分别在户外能代表当地污染程度的至少一串悬垂绝缘子和一根棒式支柱上取样，测量在当地积污最重的时期进行 注：运行中针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。

玻璃悬式绝缘子不进行序号1、2、3项中的试验，运行中自破的绝缘子应及时更换。

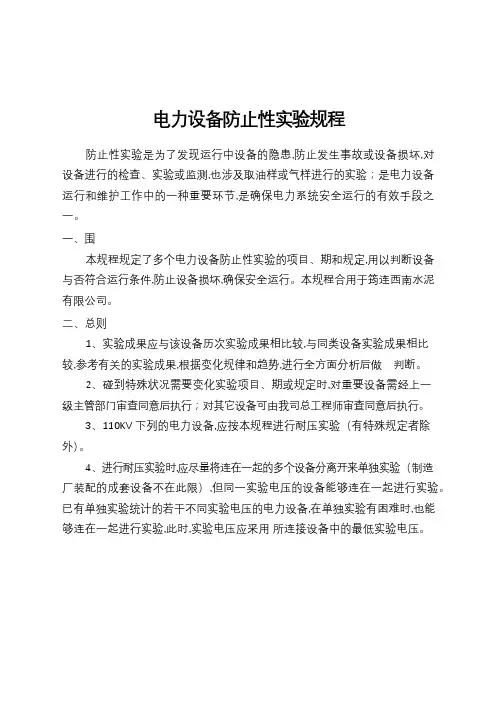

电力设备防止性实验规程防止性实验是为了发现运行中设备的隐患,防止发生事故或设备损坏,对设备进行的检查、实验或监测,也涉及取油样或气样进行的实验；是电力设备运行和维护工作中的一种重要环节,是确保电力系统安全运行的有效手段之一。

一、围本规程规定了多个电力设备防止性实验的项目、期和规定,用以判断设备与否符合运行条件,防止设备损坏,确保安全运行。

本规程合用于筠连西南水泥有限公司。

二、总则1、实验成果应与该设备历次实验成果相比较,与同类设备实验成果相比较,参考有关的实验成果,根据变化规律和趋势,进行全方面分析后做 判断。

2、碰到特殊状况需要变化实验项目、期或规定时,对重要设备需经上一级主管部门审查同意后执行；对其它设备可由我司总工程师审查同意后执行。

3、110KV 下列的电力设备,应按本规程进行耐压实验（有特殊规定者除外）。

4、进行耐压实验时,应尽量将连在一起的多个设备分离开来单独实验（制造厂装配的成套设备不在此限）,但同一实验电压的设备能够连在一起进行实验。

已有单独实验统计的若干不同实验电压的电力设备,在单独实验有困难时,也能够连在一起进行实验,此时,实验电压应采用所连接设备中的最低实验电压。

5、在进行与温度和湿度有关的多个实验（如测量直流电阻、绝缘电阻、泄漏电流等）时,应同时测量被试品的温度和围空气的温度和湿度。

6、进行绝缘实验时,被试品温度不应低于+5°C,户外实验应在良好的天气进行,且空气相对湿度普通不高于80%。

7、在进行直流高压实验时,应采用负极性接线。

三、细则1、交流电动机：检测期为1 年。

1.1 绕组的绝缘电阻：1.1.1绝缘电阻值：1.1. 1.1 额定电压3000V 下列者,室温下不应低于0.5MΩ。

1.1. 1. 2 额定电压3000V 及以上者,交流耐压前,定子绕组在靠近运行温度时的绝缘电阻值不应低于UnMΩ(取Un 的千伏数,下同）；投运前室温下（涉及电缆）不应低于UnMΩ。

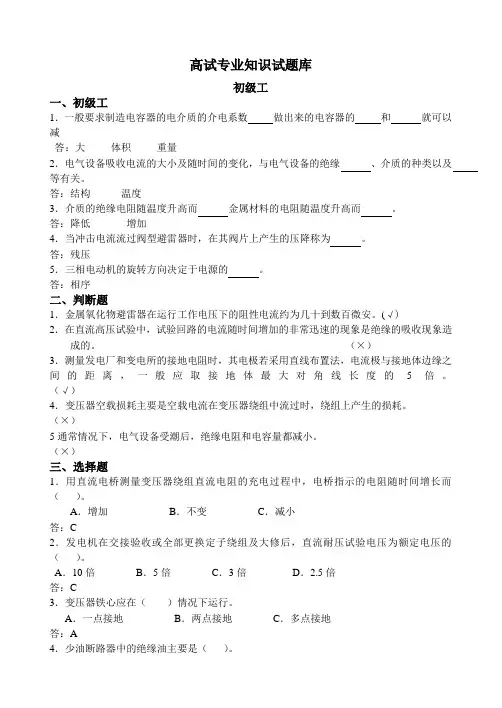

高试专业知识试题库初级工一、初级工1．一般要求制造电容器的电介质的介电系数做出来的电容器的和就可以减答：大体积重量2．电气设备吸收电流的大小及随时间的变化，与电气设备的绝缘、介质的种类以及等有关。

答：结构温度3．介质的绝缘电阻随温度升高而金属材料的电阻随温度升高而。

答：降低增加4．当冲击电流流过阀型避雷器时，在其阀片上产生的压降称为。

答：残压5．三相电动机的旋转方向决定于电源的。

答：相序二、判断题1．金属氧化物避雷器在运行工作电压下的阻性电流约为几十到数百微安。

(√)2．在直流高压试验中，试验回路的电流随时间增加的非常迅速的现象是绝缘的吸收现象造成的。

（×）3．测量发电厂和变电所的接地电阻时，其电极若采用直线布置法，电流极与接地体边缘之间的距离，一般应取接地体最大对角线长度的5倍。

（√）4．变压器空载损耗主要是空载电流在变压器绕组中流过时，绕组上产生的损耗。

（×）5通常情况下，电气设备受潮后，绝缘电阻和电容量都减小。

（×）三、选择题1．用直流电桥测量变压器绕组直流电阻的充电过程中，电桥指示的电阻随时间增长而（）。

A．增加B．不变C．减小答：C2．发电机在交接验收或全部更换定子绕组及大修后，直流耐压试验电压为额定电压的（）。

A．10倍B．5倍C．3倍D．2.5倍答：C3．变压器铁心应在（）情况下运行。

A．一点接地B．两点接地C．多点接地答：A4．少油断路器中的绝缘油主要是（）。

A ．绝缘B ．散热C ．熄灭电弧答：C5．高压为10KV 级星形接线的变压器，改成6KV 级三脚形接线后，其容量（ ）。

A ．降低B ．升高C ．不变答：C四、问答1、简述工频交流耐压试验时间规定为1分钟的意义。

答：绝缘的击穿电压值与加压的持续时间有关，尤以有机绝缘特别明显，其击穿电压随加压时间的增加而逐渐下降。

标准规定耐压时间为1min ，一是为了使试品可能存在的绝缘弱点暴露出来（如热击穿），二是不致因时间过长而引起不应有的绝缘损伤或击穿。

支柱绝缘子和悬式绝缘子的试验项目周期和标准

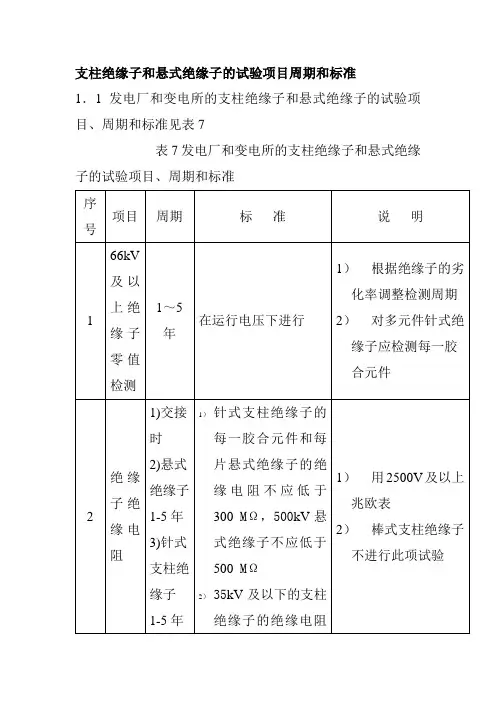

1．1发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和标准见表7
表7发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和标准
注：运行中针式支柱绝缘子和悬式绝缘子的试验项目在序号1、2、3中可任一选项。

玻璃绝缘子不进行序号1、2、3项试验，运行中自破的绝缘子应及时更换。

1．2合成绝缘子的试验项目、周期和标准见表7－2。

表7－2 合成绝缘子试验项目、周期和标准
1．3RTV涂料试验项目、周期和标准见表7－3。

RTV涂料试验项目、周期和标准。

绝缘子的绝缘电阻及耐压试验绝缘子是电网中大量使用的一种绝缘部件，当前应用得最广泛的是瓷质绝缘子，也有少量的玻璃绝缘子，有机(或复合材料)绝缘子国内也陆续有了应用。

绝缘子的形状和尺寸是多种多样的，按其用途分为线路绝缘子和电站绝缘子，或户内型绝缘子和户外型绝缘子;按其形状又有悬式绝缘子j针式绝缘子、支柱绝缘子、棒型绝缘子、套管绝缘子和拉线绝缘子等。

除此之外还有防尘绝缘子和绝缘横担。

瓷件(或玻璃件)是绝缘子的主要组成部分，它除了作为绝缘外，还具有较高的机械强度。

为保证瓷件的机电强度，要求瓷质坚固、均匀、无气孔。

为增加绝缘子表面的抗电强度和抗湿污能力，瓷件常具有裙边和凸棱，并在瓷件表面涂以白色或有色的瓷釉，而瓷釉有较强的化学稳定性，且能增加绝缘子的机械强度。

绝缘子在搬运和施工过程中，可能会因碰撞而留下伤痕;在运行过程中，可能由于雷击事故，而使其破碎或损伤;由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。

低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。

当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故。

例如，电网曾多次发生由于存在零值绝缘子而引起的污闪事故;某电业局110kV线路，也曾因出现零值绝缘子，而导致绝缘子爆炸。

因此，及时检出运行中存在的不良绝缘子，排除隐患，对减少电力系统事故、提高供电可靠性是很重要的。

在相关规程中，绝缘子试验指的是支柱绝缘子和悬式绝缘子试验，其试验项目如下：(1)零值绝缘子检测(66kV及以上)。

(2)测量绝缘电阻。

(3)交流耐压试验。

(4)测量绝缘子表面污秽物的等值盐密。

运行中的针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。

玻璃悬式绝缘子不进行该三项试验，运行中自破的绝缘子应及时更换。

一、绝缘子绝缘电阻的测量(1)绝缘电阻测量是对瓷绝缘子、钢化玻璃绝缘子、复合绝缘子的绝缘电阻的测量。

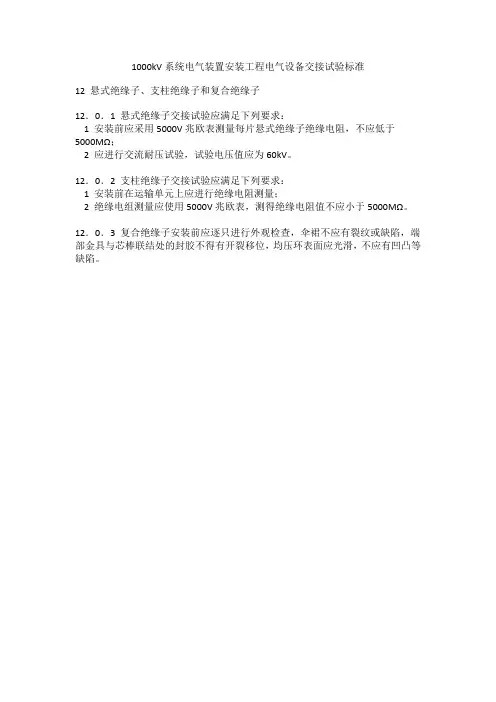

1000kV系统电气装置安装工程电气设备交接试验标准
