深入分析梳状滤波器原理

电视电路中梳状滤波器检波的过程
电视电路中的梳状滤波器主要用于滤除频率干扰,保证信号质量。

其中,检波器是电视接收机的重要组成部分,用于将调幅信号转换为基带视频信号。

梳状滤波器的工作原理是将整个频率范围分为多个频段,并采用一系列独立的滤波器对不同频段的信号进行处理。

这些滤波器通过输出端口将信号重新组合,并且消除了原始信号中的杂波和噪声。

在检波器中,调制信号的包络被解调器检测到,并且从中提取出调制的信号,这个过程可以看成是信号的解调和滤波的组合。

然后,检波器会将解调结果交给视频处理电路,以进一步处理和显示图像。

最终,用户可以在电视屏幕上看到完整的图像和声音。

梳状滤波器功能介绍
梳状滤波器是一种常见的信号处理工具，主要用于频域滤波。

其名称源自其频率响应曲线上密集均匀的峰和谷，看起来像是一把梳子。

这种滤波器常用于调频调制解调器、数字电视接收器、无线通信等领域。

梳状滤波器的主要功能在于增强或者衰减特定频率成分，从而实现信号的去噪、滤波、频率选择等处理。

它通过将输入信号与一组延迟及权重不同的副本相加来实现频率响应。

这些延迟的副本叠加后，可以使得某些频率成分增强，某些频率成分抑制，起到滤波的效果。

在实际应用中，梳状滤波器经常用于去除信号中的周期性干扰或者噪声，以及在频率选择性通道中滤除不需要的频率成分。

通过调整梳状滤波器的延迟和权重参数，可以实现对信号频率响应的调节，从而使得特定频率成分得到增强或抑制。

梳状滤波器在数字信号处理中有着广泛的应用，比如在通信系统中，可以用来滤除相邻信道的干扰，提高信号的接收质量；在音频处理中，可以实现音频信号的降噪处理，提高音质；在图像处理中，也可以用于滤波去噪，提高图像清晰度等。

除了在信号处理领域应用广泛外，梳状滤波器也具有一些特殊的优点，比如它的滤波器特性十分清晰，易于设计和实现；另外，梳状滤波器结构简单，计算效率高，适用于实时处理等场景。

综上所述，梳状滤波器作为一种常见的信号处理工具，具有滤波、去噪、频率选择等功能，广泛应用于通信、音频、图像等领域。

其设计简单、效率高的特点使得它在实际工程中具有重要的地位和应用前景。

1。

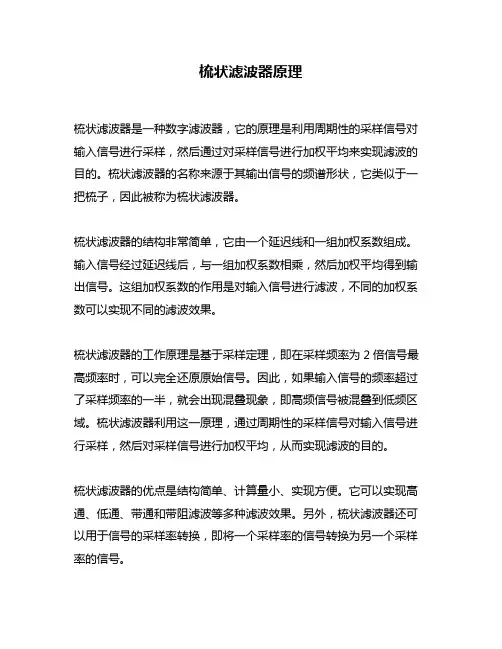

梳状滤波器原理梳状滤波器是一种数字滤波器，它的原理是利用周期性的采样信号对输入信号进行采样，然后通过对采样信号进行加权平均来实现滤波的目的。

梳状滤波器的名称来源于其输出信号的频谱形状，它类似于一把梳子，因此被称为梳状滤波器。

梳状滤波器的结构非常简单，它由一个延迟线和一组加权系数组成。

输入信号经过延迟线后，与一组加权系数相乘，然后加权平均得到输出信号。

这组加权系数的作用是对输入信号进行滤波，不同的加权系数可以实现不同的滤波效果。

梳状滤波器的工作原理是基于采样定理，即在采样频率为2倍信号最高频率时，可以完全还原原始信号。

因此，如果输入信号的频率超过了采样频率的一半，就会出现混叠现象，即高频信号被混叠到低频区域。

梳状滤波器利用这一原理，通过周期性的采样信号对输入信号进行采样，然后对采样信号进行加权平均，从而实现滤波的目的。

梳状滤波器的优点是结构简单、计算量小、实现方便。

它可以实现高通、低通、带通和带阻滤波等多种滤波效果。

另外，梳状滤波器还可以用于信号的采样率转换，即将一个采样率的信号转换为另一个采样率的信号。

梳状滤波器的缺点是在滤波过程中会出现振铃现象，即在滤波器的截止频率附近会出现周期性的波动。

这是由于梳状滤波器的频率响应具有周期性的特点所导致的。

为了减少振铃现象的影响，可以采用窗函数等方法对加权系数进行调整。

总之，梳状滤波器是一种简单而有效的数字滤波器，它的原理是基于采样定理，通过周期性的采样信号对输入信号进行采样，然后对采样信号进行加权平均，从而实现滤波的目的。

梳状滤波器具有结构简单、计算量小、实现方便等优点，可以实现多种滤波效果和信号的采样率转换。

但是，它也存在振铃现象的缺点，需要采取相应的措施进行调整。

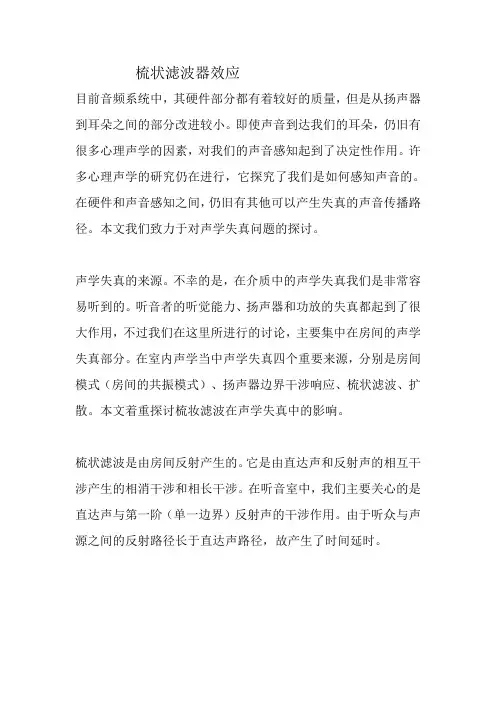

梳状滤波器效应
目前音频系统中，其硬件部分都有着较好的质量，但是从扬声器到耳朵之间的部分改进较小。

即使声音到达我们的耳朵，仍旧有很多心理声学的因素，对我们的声音感知起到了决定性作用。

许多心理声学的研究仍在进行，它探究了我们是如何感知声音的。

在硬件和声音感知之间，仍旧有其他可以产生失真的声音传播路径。

本文我们致力于对声学失真问题的探讨。

声学失真的来源。

不幸的是，在介质中的声学失真我们是非常容易听到的。

听音者的听觉能力、扬声器和功放的失真都起到了很大作用，不过我们在这里所进行的讨论，主要集中在房间的声学失真部分。

在室内声学当中声学失真四个重要来源，分别是房间模式（房间的共振模式）、扬声器边界干涉响应、梳状滤波、扩散。

本文着重探讨梳妆滤波在声学失真中的影响。

梳状滤波是由房间反射产生的。

它是由直达声和反射声的相互干涉产生的相消干涉和相长干涉。

在听音室中，我们主要关心的是直达声与第一阶（单一边界）反射声的干涉作用。

由于听众与声源之间的反射路径长于直达声路径，故产生了时间延时。

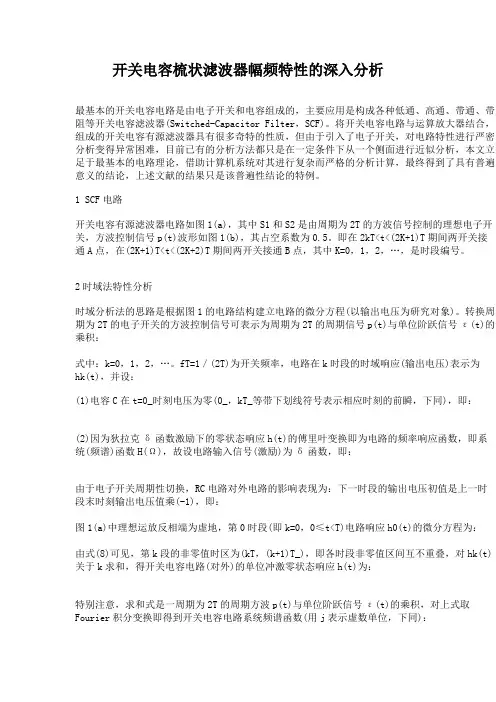

开关电容梳状滤波器幅频特性的深入分析最基本的开关电容电路是由电子开关和电容组成的，主要应用是构成各种低通、高通、带通、带阻等开关电容滤波器(Switched-Capacitor Filter，SCF)。

将开关电容电路与运算放大器结合，组成的开关电容有源滤波器具有很多奇特的性质，但由于引入了电子开关，对电路特性进行严密分析变得异常困难，目前已有的分析方法都只是在一定条件下从一个侧面进行近似分析，本文立足于最基本的电路理论，借助计算机系统对其进行复杂而严格的分析计算，最终得到了具有普遍意义的结论，上述文献的结果只是该普遍性结论的特例。

1 SCF电路开关电容有源滤波器电路如图1(a)，其中S1和S2是由周期为2T的方波信号控制的理想电子开关，方波控制信号p(t)波形如图1(b)，其占空系数为0.5。

即在2kT<t<(2K+1)T期间两开关接通A点，在(2K+1)T<t<(2K+2)T期间两开关接通B点，其中K=0，1，2，…，是时段编号。

2时域法特性分析时域分析法的思路是根据图1的电路结构建立电路的微分方程(以输出电压为研究对象)。

转换周期为2T的电子开关的方波控制信号可表示为周期为2T的周期信号p(t)与单位阶跃信号ε(t)的乘积：式中：k=0，1，2，…。

fT=1／(2T)为开关频率，电路在k时段的时域响应(输出电压)表示为hk(t)，并设：(1)电容C在t=0_时刻电压为零(0_，kT_等带下划线符号表示相应时刻的前瞬，下同)，即：(2)因为狄拉克δ函数激励下的零状态响应h(t)的傅里叶变换即为电路的频率响应函数，即系统(频谱)函数H(Ω)，故设电路输入信号(激励)为δ函数，即：由于电子开关周期性切换，RC电路对外电路的影响表现为：下一时段的输出电压初值是上一时段末时刻输出电压值乘(-1)，即：图1(a)中理想运放反相端为虚地，第0时段(即k=0，0≤t<T)电路响应h0(t)的微分方程为：由式(8)可见，第k段的非零值时区为(kT，(k+1)T_)，即各时段非零值区间互不重叠，对hk(t)关于k求和，得开关电容电路(对外)的单位冲激零状态响应h(t)为：特别注意，求和式是一周期为2T的周期方波p(t)与单位阶跃信号ε(t)的乘积，对上式取Fourier积分变换即得到开关电容电路系统频谱函数(用j表示虚数单位，下同)：也可以根据式(1)定义的周期为2T的开关方波信号p(t)，将式(9)改写为：易证式(13)与式(10)完全一致，故其幅频特性∣H(Ω)∣仍与式(11)相同。

累积梳状（CIC ）滤波器分析与设计1、累积梳状(CIC ）滤波器的分析所谓累积梳状滤波器，是指该滤波器的冲激响应具有如下形式： ⎩⎨⎧-≤≤=其它,010,1)(N n n h （1）式中N 为梳状滤波器的系数长度（后面将会看到这里的N 也就是抽取因子）。

根据Z 变换的定义，滤波器的Z 变换为：∑-=-⋅=10)()(N n n z n h z H111----=z z N)1(111Nz z---⋅-=)()(21z H z H ⋅= （2) 式中，1111)(--=zz H (3） N z z H --=1)(2 （4) 其实现框图如图1所示：可见，CIC 滤波器是由两部分组成：累积器)(1z H 和梳状滤波器)(2z H 的级联，这就是为什么称之为累积梳状滤波器的原因。

下面分析一下梳状滤波器的幅频特性.把ωj e z =代入可得)(2z H 的频率响应为： N j j e e H ωω--=1)(2 ]2[22/2/2/N j N j N j e e eωωω-⋅⋅--⋅=)2/sin(22/N e N j ωω⋅=⋅- （5） 其幅频特性为:)2/sin(2)(2N e H j ωω⋅= （6) 若设N ＝7，就可以得到如图2所示的相应的频谱特性曲线：)(2z H)(1z H图1、累积梳状滤波器的实现框图由图2可以清楚地看到：)(2ωj e H 的形状犹如一把梳子，故把其形象地称之为梳状滤波器。

同样可以求得累积器)(1z H的频率响应为：ωj e z H --=11)(112/2/2/]2[2---=ωωωj j j e e e 12/)2(sin 2-⋅=ωωj e （7） 故CIC 滤波器的总频率响应为：)()()(21ωωωj j j e H e H e H ⋅= )2/sin(/)2/sin(ωωN = )2()2(1ωω-⋅⋅=Sa NSa N (8）式中，x x x Sa /)sin()(=为抽样函数，且1)0(=Sa ，所以CIC 滤波器在0=ω处的幅度值为N ，即：N e H j =)(0 （9）CIC 滤波器的幅频特性如图3所示：在)~0(π区间上称)/2~0(N π的区间为CIC 滤波器的主瓣,而其它区间称为旁瓣。

cic滤波器原理详解
级联积分梳状(Cascade Integrator Comb，CIC)［1］滤波器结构简单、标准化，是高速抽取器中十分简单有效的抗混叠滤波单元，已被广泛使用于多抽样率信号处理系统中。

其组成只有积分器、加法器、寄存器，没有乘法器，使得CIC滤波器非常适合在具有较强实时性和并行处理能力的FPGA 上实现。

但是其阻带衰减和通带波纹的相互抑制限制了其滤波性能。

锐化级联积分梳状滤波器［2］、CIC 滤波器的部分锐化［3］、在CIC 滤波器级联分解的基础上级联一级余弦滤波器［4］、二级补偿CIC 滤波器( TSC －CIC)［5］、内插二阶多项式级联积分梳状滤波器(ISOP－CIC)［6］都是用来进行CIC滤波器改进的技术。

但上述CIC 滤波器的改进或只是降低了通带衰减，或只是提高了阻带衰减，或同时降低通带衰减、提高阻带衰减，但是占用硬件逻辑资源较多。
