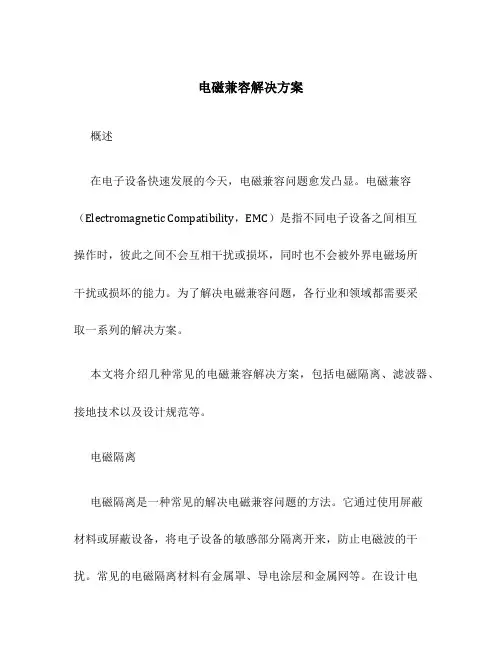

电磁兼容解决方案概述在电子设备快速发展的今天，电磁兼容问题愈发凸显。
电磁兼容（Electromagnetic Compatibility，EMC）是指不同电子设备之间相互操作时，彼此之间不会互相干扰或损坏，同时也不会被外界电磁场所干扰或损坏的能力。
为了解决电磁兼容问题，各行业和领域都需要采取一系列的解决方案。
本文将介绍几种常见的电磁兼容解决方案，包括电磁隔离、滤波器、接地技术以及设计规范等。
电磁隔离电磁隔离是一种常见的解决电磁兼容问题的方法。
它通过使用屏蔽材料或屏蔽设备，将电子设备的敏感部分隔离开来，防止电磁波的干扰。
常见的电磁隔离材料有金属罩、导电涂层和金属网等。
在设计电子设备时，可以将敏感部分与外部环境进行有效的隔离，从而减少电磁干扰的影响。
滤波器滤波器是用于抑制电磁干扰的另一种常见解决方案。
它通过选择适当的滤波器电路，将不需要的频率信号滤波掉，从而达到抑制电磁干扰的目的。
常见的滤波器类型包括低通滤波器、带通滤波器和高通滤波器等。
在设计电子设备时，根据设备的具体要求选择合适的滤波器类型和参数，可以有效地降低电磁干扰。
接地技术良好的接地也是解决电磁兼容问题的重要手段之一。
接地可以提供一个电子设备的参考电平，减少信号的干扰。
在设计电子设备时，需要合理布置地线，确保所有地点都有良好的接地。
另外，还需要使用合适的接地材料和接地装置，以确保电子设备的接地效果良好。
设计规范在解决电磁兼容问题时，遵循一定的设计规范也是非常重要的。
对于电子设备的布局、线路走向、信号的屏蔽等方面都有着具体的规范要求。
常见的设计规范包括国际电工委员会（IEC）发布的IEC61000系列标准，美国联邦通讯委员会（FCC）发布的FCC Part 15规定等。
在设计电子设备时，需要根据具体的行业和地区要求，合理应用这些设计规范，以确保设备达到相关的电磁兼容性要求。
结论电磁兼容问题对于今天的电子设备来说非常重要。
为了解决这一问题，我们可以采用一系列的解决方案，包括电磁隔离、滤波器、接地技术以及设计规范等。
第1篇一、引言随着科技的飞速发展，电子设备在各个领域得到了广泛应用，随之而来的是电磁环境的日益复杂化。
电磁兼容（Electromagnetic Compatibility，EMC）问题日益凸显，为了确保电子设备在电磁环境中正常工作，不产生干扰，也不受其他设备干扰，各国政府和国际组织纷纷制定了一系列电磁兼容安全标准和规定。
本文将对电磁兼容安全标准和规定进行概述。
二、电磁兼容安全标准体系1. 国际标准国际电工委员会（IEC）是全球电磁兼容领域最具权威的标准化组织，负责制定和发布国际电磁兼容标准。
IEC标准分为基础标准、通用标准、产品类标准和专用标准。
（1）基础标准：描述电磁兼容现象，规定电磁骚扰发射和抗扰度的测试方法、测试设备和布置，同时定义试验等级和性能判据。
如IEC61000系列标准。
（2）通用标准：适用于多种产品和设备，如IEC60950-1《信息技术设备安全第一部分：通用要求》。
（3）产品类标准：针对特定产品系列和专用产品的EMC测试，如IEC61000-4-2《电磁兼容性（EMC）试验和测量技术第4-2部分：静电放电抗扰度试验》。
（4）专用标准：针对特定行业和产品的EMC要求，如IEC61000-6-1《电磁兼容性（EMC）试验和测量技术第6-1部分：辐射抗扰度试验》。
2. 国家标准各国根据自身国情和产业特点，制定了一系列电磁兼容国家标准。
如我国的国家标准GB/T 17743《电磁兼容通用要求》。
3. 地方标准部分地区根据地方特色和产业需求，制定了一些地方电磁兼容标准。
三、电磁兼容安全规定1. 发射限值发射限值是指设备在正常工作状态下，向周围空间发射的电磁骚扰信号的电平限制。
发射限值通常分为骚扰限值和干扰限值。
（1）骚扰限值：规定设备发射的电磁骚扰信号不得超过的限值。
（2）干扰限值：规定设备发射的电磁骚扰信号对其他设备或系统产生干扰时，允许的最大限值。
2. 抗扰度要求抗扰度要求是指设备在受到电磁骚扰时，仍能保持正常工作性能的能力。
EMC知识电磁兼容及电源滤波器概述EMC的核心目标是保证各种设备的正常工作，同时也保证设备不会对周围的环境和其他设备造成无线电干扰。
它涉及到电磁辐射和电磁敏感性两个方面的问题。
电磁辐射是指电子设备在运行过程中产生的电磁波辐射到周围环境中的现象。
这种辐射可能对其他设备和电子设备本身造成干扰。
因此，对于电磁辐射，我们需要采取相应的措施来限制辐射的幅度，以保证设备在一定的电磁辐射标准内运行。
电磁敏感性是指电子设备受到周围环境中的电磁波干扰所产生的敏感性。
这种干扰可能导致设备失效或不正常工作。
因此，对于电磁敏感性，我们需要采取相应的措施，如屏蔽和过滤，使设备能够在一定干扰环境下正常工作。
为了满足EMC要求，我们通常会使用电源滤波器。
电源滤波器是电磁兼容性设计中的关键元件，其功能是限制电源线上的干扰电压和电流，使其不会通过电源线传播到其他设备中。
电源滤波器通常由电容和电感组成，可以减少线路中的高频噪声以及回路中的共模噪声。
其基本原理是通过电感的电流引起的电压降低来抑制电磁噪声。
电源滤波器有几种常见的类型，包括单级电源滤波器、多级电源滤波器以及LC型电源滤波器等。
根据不同的需求和应用场景，我们可以选择不同的电源滤波器类型。
在设计电源滤波器时，需要考虑的关键参数包括通带插入损耗、阻带衰减、通频带范围以及功率损耗等。
这些参数决定了电源滤波器的性能和效果。
总之，EMC和电源滤波器是电磁兼容性设计中必不可少的部分。
EMC 旨在保证各种电子设备和电磁系统之间的相互兼容性，而电源滤波器则是用于减少电源线上的干扰，以保证设备正常工作。
只有在满足EMC要求的前提下，各种电子设备才能在同一环境下稳定工作。

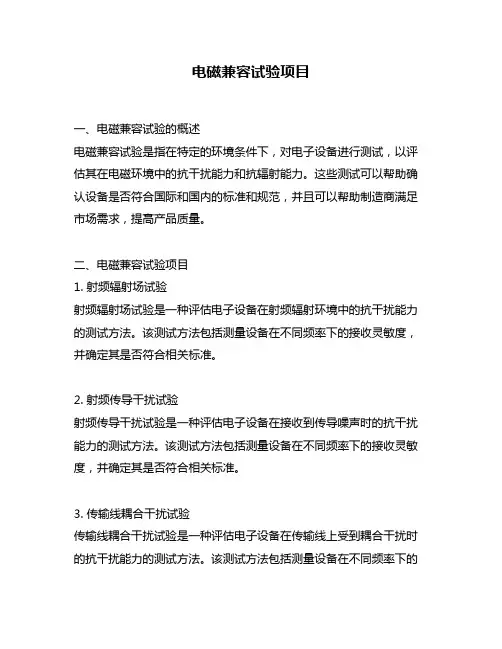

电磁兼容试验和测量技术电磁兼容试验和测量技术是现代电子设备开发和应用中不可或缺的重要环节。
随着电子设备的广泛应用，电磁兼容性问题也日益突出，因此对电磁兼容性进行试验和测量显得尤为重要。
本文将对电磁兼容试验和测量技术进行详细介绍。
一、电磁兼容性概述电磁兼容性是指在特定的电磁环境下，各种电子设备能够在相互之间以及与环境中的其他电子设备之间正常工作，而不产生不可接受的电磁干扰。
在现代社会中，电子设备越来越多，各种设备之间相互干扰的问题也日益突出。
电磁兼容试验和测量技术的目的就是为了确保各种电子设备在不同的电磁环境下能够正常工作，而不会相互干扰。
二、电磁兼容试验技术1. 辐射发射试验：辐射发射试验是指对电子设备所产生的电磁辐射进行测试。
通过在特定的频率范围内对设备进行发射试验，可以评估设备对周围环境的电磁辐射程度。
常用的试验方法包括开路辐射试验和传导辐射试验。
2. 抗干扰能力试验：抗干扰能力试验是指对电子设备在外界电磁干扰下的抗干扰能力进行测试。
通过模拟外界电磁干扰，如电磁波、电磁脉冲等，对设备进行试验，评估设备的抗干扰能力。
常用的试验方法包括抗辐射干扰试验和抗传导干扰试验。
3. 静电放电试验：静电放电试验是指对设备在静电放电干扰下的抗干扰能力进行测试。
通过模拟人体静电放电，对设备进行试验，评估设备的抗静电放电能力。
常用的试验方法包括人体模拟静电放电试验和机器模拟静电放电试验。
三、电磁兼容测量技术1. 辐射发射测量：辐射发射测量是指对电子设备产生的电磁辐射进行测量。
通过使用频谱分析仪、天线等测量设备，对设备在特定频率范围内的辐射进行测量，并评估辐射的强度和频率分布。
2. 抗干扰能力测量：抗干扰能力测量是指对电子设备在外界电磁干扰下的抗干扰能力进行测量。
通过使用信号发生器、功率放大器等测量设备，模拟外界电磁干扰，对设备的工作状态和性能进行测量，并评估设备的抗干扰能力。
3. 静电放电测量：静电放电测量是指对设备在静电放电干扰下的抗干扰能力进行测量。
电磁屏蔽电磁兼容材料-概述说明以及解释1.引言1.1 概述电磁屏蔽和电磁兼容是现代电子设备设计中不可或缺的重要概念。
随着电子产品的普及和功能的不断增强，电磁波和辐射也日益成为我们生活和工作中不可忽视的影响因素。
电磁屏蔽是指通过技术手段将电磁波从设备内部或外部屏蔽或减弱，以防止电磁辐射对设备正常运行的干扰或对周围环境、人体产生危害。
而电磁兼容性则是指设备在电磁环境中能够正常工作而不受到干扰或对其他设备产生干扰的能力。
本文旨在探讨电磁屏蔽、电磁兼容性以及材料在这两个领域中的应用。
首先将介绍电磁屏蔽和电磁兼容性的重要性及意义，然后重点探讨材料在电磁屏蔽和电磁兼容中的作用和应用。
通过深入了解这些概念和技术，我们可以更好地设计和制造出符合电磁要求的优质产品，提高产品的稳定性和可靠性，从而更好地满足市场和用户的需求。
1.2 文章结构本文分为引言、正文和结论三个部分。
在引言部分中，将介绍文章的背景和概况，说明电磁屏蔽和电磁兼容在现代电子技术中的重要性，以及本文的目的和意义。
在正文部分中，将详细探讨电磁屏蔽的意义和电磁兼容性的重要性，分析材料在电磁屏蔽和电磁兼容中的应用，包括不同材料的特性、优势和适用范围，以及在实际工程中的具体应用案例。
在结论部分中，将对全文进行总结，回顾文章的主要观点和结论，展望电磁屏蔽和电磁兼容领域的发展方向，并进行适当的结语，强调电磁屏蔽和电磁兼容对电子技术发展的重要性和必要性。
1.3 目的：本文旨在探讨电磁屏蔽和电磁兼容领域的重要性以及材料在其中的应用。
通过分析电磁屏蔽的意义和电磁兼容性的重要性，展示材料在解决电磁干扰和提高设备之间的互操作性方面的作用。
同时，通过对相关概念和技术的介绍，旨在帮助读者更好地了解电磁屏蔽和电磁兼容领域的知识，并为相关领域的研究和应用提供参考。
通过本文的阐述，希望能够为电磁屏蔽和电磁兼容领域的研究和发展贡献一份力量。
2.正文2.1 电磁屏蔽的意义电磁屏蔽是指通过使用材料或设备来阻止电磁辐射传播到特定区域的技术。
●基本概念EMC即电磁兼容，是英文Electromagnetic Compatibility的缩写。
在我们生活、工作的环境中，时时刻刻都存在着各种各样的电磁能量，这些电磁能量可能会使电子设备的运行产生不应有的响应。
我们把电磁能量对电子设备的这种影响称之为电磁干扰。
电磁兼容就是研究电磁干扰的一门技术，对电磁兼容通俗的解释是：这种技术的目的在于，使电气装置或系统在共同的电磁环境条件下，既不受电磁环境的影响，也不会给环境以这种影响。
换句话说，就是它不会因为周边的电磁环境而导致性能降低、功能丧失或损坏，也不会在周边环境中产生过量的电磁能量，以致影响周边设备的正常工作。
从上面的定义可看出EMC包含了以下三个方面的含义：1、EMI电磁干扰：即处在一定环境中设备或系统，在正常运行时，不应产生超过相应标准所要求的电磁能量；2、EMS电磁敏感度：即处在一定环境中设备或系统，在正常运行时，设备或系统应能承受相应标准规定范围内的电磁能量干扰，或者说设备或系统对于一定范围内的电磁能量不敏感，能按照设计性能保持正常的运行；3、电磁环境：即系统或设备的工作环境。
即使相同种类的设备也可能运行在不同的电磁环境中，对于应用在不同环境中的设备，对他们的电磁兼容要求可能不是一样的。
离开了具体的电磁环境，谈电磁兼容没有什么实际意义。
●电磁兼容设计电磁干扰三要素1、干扰源2、耦合途径3、敏感（接收）装置三个要素缺一不可，少一个就构不成电磁兼容问题，所以要解决电磁兼容问题首先就要从这三个要素着手。
我们注意到，耦合途径在这三个要素中处于关键的位置。
对于一个具体的产品，耦合途径往往既具有EMI信号的耦合途径，又具有EMS信号的耦合途径，所以耦合途径对于电磁兼容问题有着更重要的意义。
解决电磁兼容问题，一般可采取：接地技术、滤波技术、屏蔽和隔离技术等技术。
接地属于线路设计的范畴，对产品电磁兼容性有着至关重要的意义。
可以说，合理的接地是最经济有效的电磁兼容设计技术。
军用电子设备的电磁兼容设计讲义概述电磁兼容 (Electromagnetic Compatibility, EMC) 设计是军用电子设备设计中非常重要的一个方面。
军用电子设备需要能够在严酷的电磁环境下正常运行，同时不被其他电磁辐射源所干扰。
本讲义将介绍一些常用的电磁兼容设计原理和方法。
电磁干扰源的分析和评估在进行电磁兼容设计之前，首先需要对电磁环境进行全面的分析和评估。
这包括了电磁辐射源的种类和特性，以及其对军用电子设备的影响程度。
常见的电磁干扰源包括雷达、通讯设备、雷电、电磁脉冲等，它们的频率范围、功率水平和辐射特性都需要进行详细的分析。
抗干扰设计原则针对不同的电磁干扰源，我们可以采取不同的抗干扰设计原则。
以下是一些常见的原则： - 辐射源和受体的物理隔离：通过物理屏蔽和隔离来减少电磁干扰的传输路径，从而降低电磁干扰的影响。
- 地线设计：合理的地线布局和接地技术可以有效地降低电磁干扰的传导和辐射。
- 滤波器的选择和设计：使用合适的滤波器来限制特定频段的电磁干扰。
- 信号调理和处理：采用合适的信号调理和处理技术来提高系统的抗干扰能力。
屏蔽技术屏蔽是电磁兼容设计中常用的一种技术手段，可以有效地降低电磁干扰。
常见的屏蔽技术包括： - 金属屏蔽：使用金属屏蔽，如金属盖、金属箱体等，来将系统或设备与外界电磁场隔离开来。
- 导电涂层：在设备表面涂覆导电涂层，利用其良好的导电性能来屏蔽电磁干扰。
- 电磁屏蔽材料：使用吸波材料、金属箔等材料来吸收或反射电磁波，从而减少对设备的干扰。
地线设计与接地技术合理的地线设计和接地技术在电磁兼容设计中起着重要的作用。
以下是一些地线设计和接地技术的要点： - 单点接地：将所有地线连接到一个共同的接地点，减少不同地线之间的电位差，减少干扰。
- 多点接地：根据系统的特点，将不同的地线分别连接到不同的接地点，使其电位差尽可能小。
- 等电位连接：通过合适的连接方式，将所有地线的电位保持一致，减少干扰。

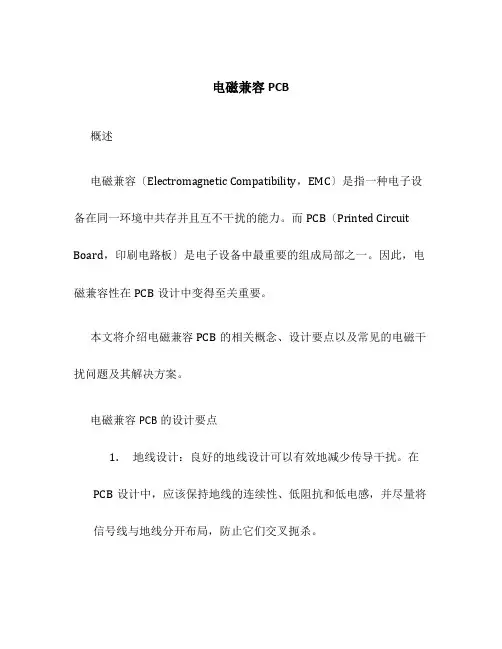

电磁兼容PCB概述电磁兼容〔Electromagnetic Compatibility，EMC〕是指一种电子设备在同一环境中共存并且互不干扰的能力。
而PCB〔Printed Circuit Board，印刷电路板〕是电子设备中最重要的组成局部之一。
因此，电磁兼容性在PCB设计中变得至关重要。
本文将介绍电磁兼容PCB的相关概念、设计要点以及常见的电磁干扰问题及其解决方案。
电磁兼容PCB的设计要点1.地线设计：良好的地线设计可以有效地减少传导干扰。
在PCB设计中，应该保持地线的连续性、低阻抗和低电感，并尽量将信号线与地线分开布局，防止它们交叉扼杀。
2.电源线设计：电磁干扰的主要源之一是电源线。
在电源线的设计中，应使用低阻抗和低电感的线路，同时还要注意电源线与地线之间的连接良好，防止形成干扰的环路。
3.高频信号线的布局：对于高频信号线，应尽量减少其长度，防止它们形成发射天线。
此外，还要注意将高频信号线远离敏感的模拟信号线，以防止互相之间的干扰。
4.屏蔽设计：对于特别敏感的模拟电路，可以考虑在其周围设计屏蔽罩，以防止外部电磁场的干扰。
屏蔽罩可以是金属盖板或金属屏蔽框。
5.滤波器的应用：在PCB设计中，可以参加适宜的滤波器来抑制不同频率的电磁干扰。
例如，可以在电源线上添加电源滤波器、在信号线上添加滤波电容等。
常见的电磁干扰问题及其解决方案1.辐射干扰：当PCB上的信号线成为发射天线时，会产生辐射干扰。
解决这个问题的方法包括合理布局信号线、减少信号线长度、使用屏蔽罩等。
2.传导干扰：传导干扰是指电磁场通过导体直接传递到另一个导体上，导致干扰。
解决传导干扰的方法包括增加地线面积、减小地线阻抗、合理布局信号线等。
3.共模干扰：共模干扰是指两个信号线以相同方式接收到的干扰信号。
解决共模干扰的方法包括增加屏蔽、使用差分信号线、添加滤波器等。
4.毫微干扰：毫微干扰是指由于毫微电流引起的干扰。
解决这个问题的方法包括减小地线阻抗、使用屏蔽罩、合理布局信号线等。
电磁兼容概述
一、电磁兼容的基本概念
1.1 电磁兼容的定义
电磁兼容性即EMC（Electromagnetic Compatibility）。
有关电磁兼容的定义：
（1）国家标准GB/T 4365-1995《电磁术语》的定义：设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
（2）美国电气电子工程师协会(IEEE)的定义：一个装置能在其所处的电磁环境中满意地工作同时又不向该环境及同一环境中的其他装置排放超过允许范围的电磁扰动。
（3）国际电工技术委员会(IEC)的定义：电磁兼容是设备的一种能力。
它在其电磁环境中能完成它的功能，而不至于在其环境中产生不允许的干扰。
上述三个定义虽然措辞不同，但都可概括为两个方面：
（1）设备或系统承受电磁骚扰时，能正常工作；
（2）设备工作时，不产生超过规定值的电磁骚扰。
1.2 电磁干扰和电磁骚扰
电磁骚扰(E1ectromagnetic Disturbance)：可能引起装置、设备或系统性能降低或对有生命、无生命物质产生损害作用的电磁现象。
电磁干扰(E1ectromagnetic Interference—EMI)：由电磁骚扰引起的设备、系统或传播通道的性能下降。
电磁骚扰和电磁干扰比较：两个词语过去经常混用，但两者之间有明显的区别——前者是指电磁能量的发射过程，后者则强调电磁骚扰造成的结果。
1.3 抗扰性和电磁敏感性
抗扰性(Immunity of Disturbance)：装置、设备或系统面临电磁骚扰而不降低运行性能的能力。
电磁敏感性(E1ectromagnetic Susceptibility—EMS)：在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力。
电磁敏感性与抗扰性比较：同一性能的正反两个不同说法，敏感性高意味着抗扰性能低。
1.4 发射电平、抗扰性电平、发射限值和兼容性电平等之间的关系
1.5 电磁兼容标准
1.5.1 电磁兼容标准的制定依据和目的
1.5.2 电磁兼容标准的分类
1.6 电磁干扰
1.6.1电磁干扰三要素
电磁兼容就是研究电磁干扰（E1ectromagnetic Interference—EMI）问题。
电磁干扰三要素如下图：
电路受干扰的程度可用下式描述：
S
/I
WC
式中，S为电路受干扰的程度；W为骚扰源的强度；C为骚扰源通过某种途径到达被干扰处的耦合因素；I为被干扰电路的抗干扰性能
对于任何一个干扰现象，必然存在电磁干扰的三要素，且缺一不可。
因此，在系统设计、制造、安装和调试中，消除三要素中的任何一个，干扰即可消除。
电磁兼容设计的基本出发点就在于破坏上述三个条件中的一个或几个。
1.6.2 电磁干扰现象
1.6.3 产生电磁干扰的条件
（1）突然变化的电压或电流，即dV/dt或dI/dt很大；
（2）辐射天线或传导导体；
当电压或电流发生迅速变化时，就会产生电磁辐射现象，导致电磁干扰。
最近电磁干扰问题日益突出的主要原因之一就是脉冲电路（数字电路、脉冲电源）的大量应用。
凡是存在这种电压或电流突然变化的地方，都要考虑电磁干扰问题。
二、电磁骚扰源
2.1 电磁骚扰源分类
（1）从来源分：自然骚扰和人为骚扰
（2）从骚扰属性分：功能性骚扰和非功能性骚扰
（3）从耦合方式分：传导骚扰和辐射骚扰
（4）从频谱宽度分：宽带骚扰和窄带骚扰
（5）从频率范围分：甚低频骚扰(30Hz以下)、工频与音频骚扰(50Hz及其谐波)、载频骚扰(10kHz一300kHz)、射频及视频骚扰(300kHz一300MHz)、微波骚扰(300MHz
一100GHz)；
2.2 常见大自然骚扰源
（1）雷电
（2）太阳噪声
（3）物质本身固有的噪声
2.3 常见人为骚扰源
（1）无线电通信设备
（2）工业、科学、医疗设备
（3）电力系统
（4）点火系统
（5）家用电器、电动工具及电气照明
（6）信息技术设备
（7）静电放电
2.4 电磁骚扰源强度
无论是自然的或人为的电磁骚扰源，按其构成威胁的程度均可分为4类：
雷电、强电磁脉冲、静电放电和开关操作。
2.5 静电放电
以往所关注的静电危害，主要是静电电压对器件造成的损坏。
然而，在EMC研究中，主要关注静电放电过程所形成的干扰。
静电放电电流上升沿短，幅度高，所以会产生强度大，频谱宽的电磁场。
上升沿为1ns 的脉冲，带宽可达300MHz。
三、电磁骚扰的传播
3.1 将传播方式按耦合机理分类
（1）传导耦合（公共阻抗耦合）：电路中的骚扰电压或电流通过公共电路（如公用的导线、元器件等）流通到另一个电路中的耦合方式。
其特点是电路间至少有两个电气
连接节点
（2）磁场耦合（电感耦合）：一个电路中的骚扰电流通过链接磁通（互感）在另一个回路中感应电动势，以传播骚扰的耦合方式
（3）电场耦合（电容耦合）：一个电路中导体的骚扰电压通过与其临近的另一个电路的导体之间的相互电容耦合产生骚扰电流
（4）辐射耦合：电磁骚扰在空间以电磁波的形式传播，耦合至被干扰电路
3.2 减小传导耦合影响的措施
（1）尽量减少与骚扰源回路的公共部分
（2）采取滤波措施
3.3 减小磁场耦合的措施
（1）降低骚扰电流的频率
（2）减小回路之间的互感
（3）减小被干扰回路的负载阻抗
3.4 减小电场耦合的措施
（1）减小骚扰电压
（2）降低骚扰电压的频率
（3）减小被干扰回路中源阻抗和负载阻抗的并联值
（4）减小电路之间的耦合电容
（5）采取屏蔽措施
3.5 减小辐射耦合的措施
辐射耦合是指电磁骚扰在空间中以电磁波的形式传播，耦合至被干扰电路。
空间辐射电磁波对电路的干扰：有的是通过接收天线感应进入接收电路，多数是通过线缆感应，然后沿导线进入接收电路，还有的是通过电路回路感应形成干扰。
3.5.1 用天线的概念分析辐射问题
要解决辐射耦合问题，就需要正确识别和处理好无意间形成的与辐射发射和辐射接收有关的发射天线和接收天线。
（1）用天线的概念看待设备中的导体，发现隐蔽的天线
（2）尽量消除具有天线性能的结构
（3）不能消除天线时，控制天线的辐射，即：
Ⅰ减小环天线的面积
Ⅱ减小两个导体之间的射频电压
3.5.2 如何减小辐射
（1）为减小辐射，应当避免形成有效的天线结构，或将天线的两部分短接起来
（2）对于回路天线，应当减小回路的面积，或使其部分回路的作用相互抵消
（3）对于缝隙天线，应当减小缝隙的最大尺寸（一般要小于λ/20），或采用波导结构以减少低于其截止频率的辐射
四、保证电磁兼容性的方法
4.1 电磁兼容工程
在产品设计开发的不同阶段，可采取的技术手段及付出的代价是不同的。
设计初期，EMC设计成本很少，可采取的措施很多；越到后期，可采取的手段越少，付出的代价也越高。
为此，应当在新产品设计阶段就首先进行电磁兼容设计。
4.2 电磁兼容设计注意事项
（1）跟据使用环境获取对系统的电磁兼容性要求
（2）在方案论证初期就提出产品的电磁兼容性指标
（3）把电磁兼容性设计融入产品的功能设计中，而不是采取事后的补救措施（4）通过试验、测量确认系统已达到电磁兼容性要求
（5）对产品进行跟踪调查，保证其寿命期内的电磁兼容问题
4.3 电磁兼容设计内容
4.4 电磁兼容设计思路
4.4.1 从电磁干扰的三要素入手
（1）充分了解电子设备可能存在的电磁骚扰源及其性质，消除或降低电磁骚扰源的参数。
（2）充分分析电磁骚扰可能的传播途径，切断或削弱与电磁骚扰的耦合通路。
（3）分析和认识易于接收电磁骚扰的电磁敏感电路或单元，提高其承受电磁骚扰的能力。
4.4.2 技术措施归纳
（1）设备或系统本身应尽可能选用相互干扰最小的部件、电路和设备，并予以合理的布局。
（2）通过采用屏蔽、滤波、接地、合理布线等技术，将干扰予以隔离和抑制。
