EMC电磁兼容概述

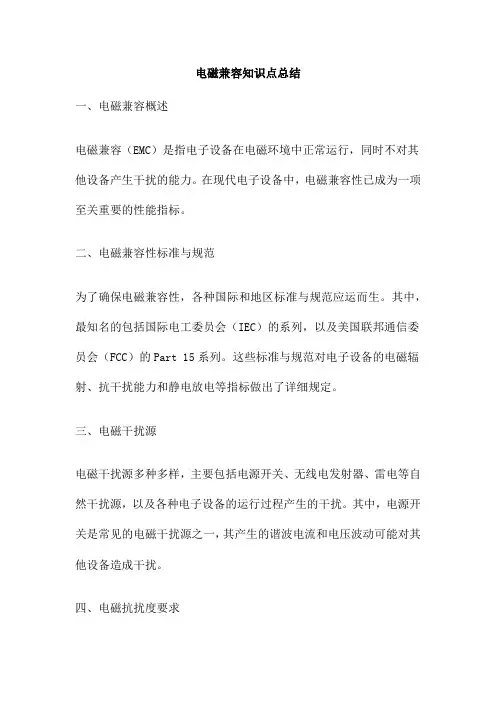

电磁兼容知识点总结一、电磁兼容概述电磁兼容（EMC）是指电子设备在电磁环境中正常运行，同时不对其他设备产生干扰的能力。

在现代电子设备中，电磁兼容性已成为一项至关重要的性能指标。

二、电磁兼容性标准与规范为了确保电磁兼容性，各种国际和地区标准与规范应运而生。

其中，最知名的包括国际电工委员会（IEC）的系列，以及美国联邦通信委员会（FCC）的Part 15系列。

这些标准与规范对电子设备的电磁辐射、抗干扰能力和静电放电等指标做出了详细规定。

三、电磁干扰源电磁干扰源多种多样，主要包括电源开关、无线电发射器、雷电等自然干扰源，以及各种电子设备的运行过程产生的干扰。

其中，电源开关是常见的电磁干扰源之一，其产生的谐波电流和电压波动可能对其他设备造成干扰。

四、电磁抗扰度要求为了确保电子设备的正常运行，电磁抗扰度要求应运而生。

这些要求主要包括对静电放电、电快速瞬变脉冲群、浪涌、电压跌落等干扰的抵抗能力。

在设计和生产过程中，应充分考虑这些因素，以确保设备在遭受这些干扰时仍能正常工作。

五、电磁屏蔽与滤波技术为了达到电磁兼容性要求，电磁屏蔽与滤波技术被广泛应用于电子设备中。

电磁屏蔽主要通过金属隔离材料将干扰源与外界隔离，而滤波技术则通过特殊设计的电路或器件，阻止或减弱干扰信号的传播。

这些技术对于提高设备的电磁抗扰度和降低电磁辐射具有重要意义。

六、电磁兼容性测试与认证为了验证电子设备的电磁兼容性，各种测试与认证机构应运而生。

这些机构通过模拟实际工作条件和电磁环境，对电子设备进行严格的测试和认证，以确保其符合相关标准和规范的要求。

获得电磁兼容性认证是电子产品进入市场的重要条件之一。

七、提高电磁兼容性的设计策略在设计阶段，采取一些策略可以提高电子设备的电磁兼容性。

例如，合理布局电路板上的元件和布线，选择合适的滤波器和电容，使用屏蔽材料等。

对于高频电路设计，还应考虑信号的完整性、反射和串扰等问题。

八、结论电磁兼容性是现代电子设备不可或缺的性能指标之一。

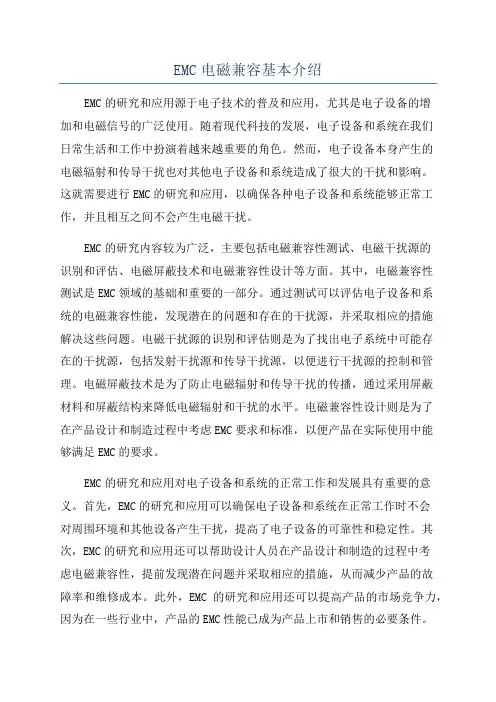

EMC电磁兼容基本介绍EMC的研究和应用源于电子技术的普及和应用，尤其是电子设备的增加和电磁信号的广泛使用。

随着现代科技的发展，电子设备和系统在我们日常生活和工作中扮演着越来越重要的角色。

然而，电子设备本身产生的电磁辐射和传导干扰也对其他电子设备和系统造成了很大的干扰和影响。

这就需要进行EMC的研究和应用，以确保各种电子设备和系统能够正常工作，并且相互之间不会产生电磁干扰。

EMC的研究内容较为广泛，主要包括电磁兼容性测试、电磁干扰源的识别和评估、电磁屏蔽技术和电磁兼容性设计等方面。

其中，电磁兼容性测试是EMC领域的基础和重要的一部分。

通过测试可以评估电子设备和系统的电磁兼容性能，发现潜在的问题和存在的干扰源，并采取相应的措施解决这些问题。

电磁干扰源的识别和评估则是为了找出电子系统中可能存在的干扰源，包括发射干扰源和传导干扰源，以便进行干扰源的控制和管理。

电磁屏蔽技术是为了防止电磁辐射和传导干扰的传播，通过采用屏蔽材料和屏蔽结构来降低电磁辐射和干扰的水平。

电磁兼容性设计则是为了在产品设计和制造过程中考虑EMC要求和标准，以便产品在实际使用中能够满足EMC的要求。

EMC的研究和应用对电子设备和系统的正常工作和发展具有重要的意义。

首先，EMC的研究和应用可以确保电子设备和系统在正常工作时不会对周围环境和其他设备产生干扰，提高了电子设备的可靠性和稳定性。

其次，EMC的研究和应用还可以帮助设计人员在产品设计和制造的过程中考虑电磁兼容性，提前发现潜在问题并采取相应的措施，从而减少产品的故障率和维修成本。

此外，EMC的研究和应用还可以提高产品的市场竞争力，因为在一些行业中，产品的EMC性能已成为产品上市和销售的必要条件。

综上所述，EMC是一个重要的工程学科，它关注电子设备和系统之间的电磁兼容性，以确保设备和系统的正常工作并减少电磁干扰。

通过电磁兼容性测试、干扰源的识别和评估、电磁屏蔽技术和电磁兼容性设计等方法，EMC可以提高电子设备和系统的可靠性和稳定性，降低产品的故障率和维修成本，提高产品的市场竞争力。

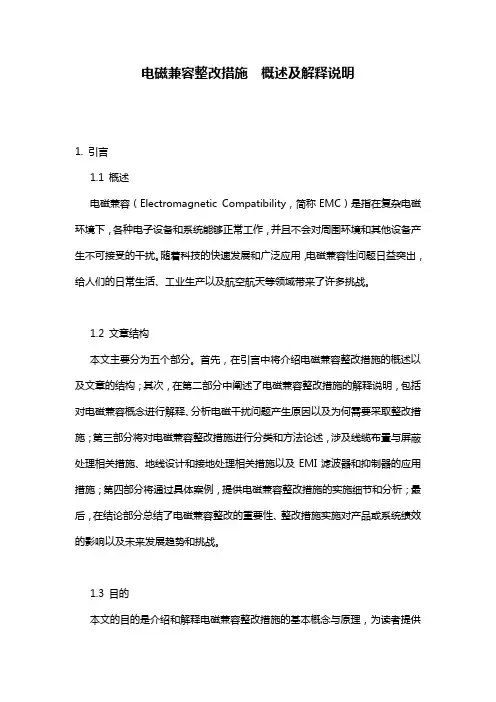

电磁兼容整改措施概述及解释说明1. 引言1.1 概述电磁兼容（Electromagnetic Compatibility，简称EMC）是指在复杂电磁环境下，各种电子设备和系统能够正常工作，并且不会对周围环境和其他设备产生不可接受的干扰。

随着科技的快速发展和广泛应用，电磁兼容性问题日益突出，给人们的日常生活、工业生产以及航空航天等领域带来了许多挑战。

1.2 文章结构本文主要分为五个部分。

首先，在引言中将介绍电磁兼容整改措施的概述以及文章的结构；其次，在第二部分中阐述了电磁兼容整改措施的解释说明，包括对电磁兼容概念进行解释、分析电磁干扰问题产生原因以及为何需要采取整改措施；第三部分将对电磁兼容整改措施进行分类和方法论述，涉及线缆布置与屏蔽处理相关措施、地线设计和接地处理相关措施以及EMI滤波器和抑制器的应用措施；第四部分将通过具体案例，提供电磁兼容整改措施的实施细节和分析；最后，在结论部分总结了电磁兼容整改的重要性、整改措施实施对产品或系统绩效的影响以及未来发展趋势和挑战。

1.3 目的本文的目的是介绍和解释电磁兼容整改措施的基本概念与原理，为读者提供一种了解和应用这些措施的方法。

通过深入理解电磁兼容整改问题，读者可以有效地识别和解决相关问题，并采取相应的措施来确保设备和系统在复杂电磁环境中的正常运行。

2. 电磁兼容整改措施解释说明:2.1 电磁兼容概念解释电磁兼容指的是在电子设备或系统中，各种不同的电子设备能够在不产生互相干扰或受到外界干扰的情况下协同工作的能力。

在现代科技发展中，电子设备越来越复杂，频谱资源日益紧张，因此保持良好的电磁兼容性显得尤为重要。

2.2 电磁干扰问题分析在电子设备中，存在着各种类型的电磁场，包括辐射、传导和导耦等。

这些电磁场可能会对其他附近的设备或系统造成干扰，导致无法正常工作或降低性能。

例如，在无线通信系统中，如果存在强大的脉冲噪声源，则可能会引起接收器敏感度下降或信号质量恶化。

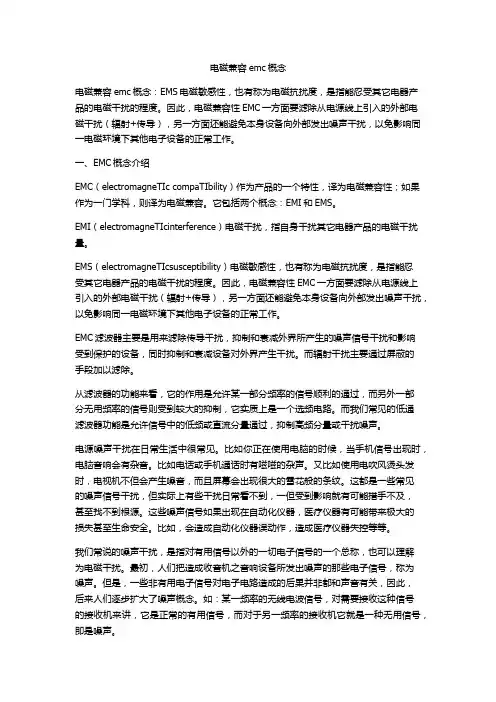

电磁兼容emc概念电磁兼容emc概念：EMS电磁敏感性，也有称为电磁抗扰度，是指能忍受其它电器产品的电磁干扰的程度。

因此，电磁兼容性EMC一方面要滤除从电源线上引入的外部电磁干扰（辐射+传导），另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。

一、EMC概念介绍EMC（electromagneTIc compaTIbility）作为产品的一个特性，译为电磁兼容性；如果作为一门学科，则译为电磁兼容。

它包括两个概念：EMI和EMS。

EMI（electromagneTIcinterference）电磁干扰，指自身干扰其它电器产品的电磁干扰量。

EMS（electromagneTIcsusceptibility）电磁敏感性，也有称为电磁抗扰度，是指能忍受其它电器产品的电磁干扰的程度。

因此，电磁兼容性EMC一方面要滤除从电源线上引入的外部电磁干扰（辐射+传导），另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。

EMC滤波器主要是用来滤除传导干扰，抑制和衰减外界所产生的噪声信号干扰和影响受到保护的设备，同时抑制和衰减设备对外界产生干扰。

而辐射干扰主要通过屏蔽的手段加以滤除。

从滤波器的功能来看，它的作用是允许某一部分频率的信号顺利的通过，而另外一部分无用频率的信号则受到较大的抑制，它实质上是一个选频电路。

而我们常见的低通滤波器功能是允许信号中的低频或直流分量通过，抑制高频分量或干扰噪声。

电源噪声干扰在日常生活中很常见。

比如你正在使用电脑的时候，当手机信号出现时，电脑音响会有杂音。

比如电话或手机通话时有嗞嗞的杂声。

又比如使用电吹风烫头发时，电视机不但会产生噪音，而且屏幕会出现很大的雪花般的条纹。

这都是一些常见的噪声信号干扰，但实际上有些干扰日常看不到，一但受到影响就有可能措手不及，甚至找不到根源。

这些噪声信号如果出现在自动化仪器，医疗仪器有可能带来极大的损失甚至生命安全。

第1篇一、前言电磁兼容（Electromagnetic Compatibility，简称EMC）是指电子产品在正常使用过程中，自身产生的电磁干扰（EMI）不会对其他电子设备造成干扰，同时自身也能够抵抗外界电磁干扰的能力。

随着电子产品的广泛应用，电磁兼容问题日益突出，因此，了解电磁兼容产品及其使用方法至关重要。

本说明书旨在为您提供电磁兼容产品的相关指南。

二、电磁兼容产品概述1. 电磁兼容产品定义电磁兼容产品是指符合电磁兼容性要求，能够在电磁环境中正常运行，不对其他设备产生干扰，同时也能抵抗外界电磁干扰的电子产品。

2. 电磁兼容产品类型（1）滤波器：用于抑制电磁干扰，提高电磁兼容性。

（2）屏蔽材料：用于屏蔽电磁干扰，保护设备免受干扰。

（3）接地材料：用于将设备中的干扰电流引入大地，降低干扰。

（4）电源线滤波器：用于降低电源线中的电磁干扰。

（5）电源线接地线：用于将设备中的干扰电流引入大地。

三、电磁兼容产品选购指南1. 了解产品性能参数在选购电磁兼容产品时，首先要了解产品的性能参数，如滤波器的插入损耗、屏蔽材料的屏蔽效能、接地材料的接地电阻等。

这些参数将直接影响产品的电磁兼容性能。

2. 选择正规厂家生产的产品选购电磁兼容产品时，应选择正规厂家生产的产品，确保产品质量。

正规厂家生产的电磁兼容产品通常具有较高的性能和可靠性。

3. 检查产品认证证书在选购电磁兼容产品时，要检查产品是否有相应的认证证书，如CE认证、RoHS认证等。

这些证书表明产品符合国际标准，具有较高的质量。

4. 注意产品包装和标识选购电磁兼容产品时，要注意产品的包装和标识。

正规厂家生产的产品包装完整，标识清晰，便于识别。

四、电磁兼容产品使用指南1. 滤波器使用指南（1）正确连接滤波器：将滤波器按照产品说明书要求正确连接到电路中。

（2）选择合适的滤波器：根据电路中的干扰频率和功率，选择合适的滤波器。

（3）注意滤波器安装位置：滤波器应安装在干扰源附近，以便有效抑制干扰。

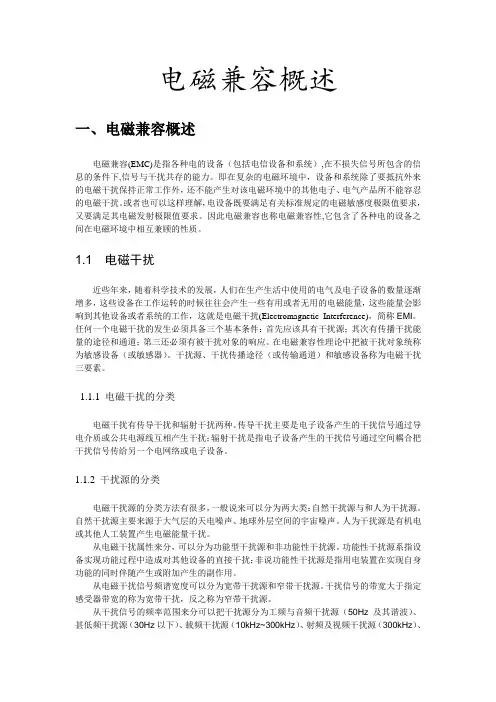

电磁兼容概述一、电磁兼容概述电磁兼容(EMC)是指各种电的设备（包括电信设备和系统）,在不损失信号所包含的信息的条件下,信号与干扰共存的能力。

即在复杂的电磁环境中，设备和系统除了要抵抗外来的电磁干扰保持正常工作外，还不能产生对该电磁环境中的其他电子、电气产品所不能容忍的电磁干扰。

或者也可以这样理解，电设备既要满足有关标准规定的电磁敏感度极限值要求，又要满足其电磁发射极限值要求。

因此电磁兼容也称电磁兼容性,它包含了各种电的设备之间在电磁环境中相互兼顾的性质。

1.1 电磁干扰近些年来，随着科学技术的发展，人们在生产生活中使用的电气及电子设备的数量逐渐增多，这些设备在工作运转的时候往往会产生一些有用或者无用的电磁能量，这些能量会影响到其他设备或者系统的工作，这就是电磁干扰(Electromagnetic Interference)，简称EMI。

任何一个电磁干扰的发生必须具备三个基本条件：首先应该具有干扰源；其次有传播干扰能量的途径和通道；第三还必须有被干扰对象的响应。

在电磁兼容性理论中把被干扰对象统称为敏感设备（或敏感器）。

干扰源、干扰传播途径（或传输通道）和敏感设备称为电磁干扰三要素。

1.1.1 电磁干扰的分类电磁干扰有传导干扰和辐射干扰两种。

传导干扰主要是电子设备产生的干扰信号通过导电介质或公共电源线互相产生干扰；辐射干扰是指电子设备产生的干扰信号通过空间耦合把干扰信号传给另一个电网络或电子设备。

1.1.2 干扰源的分类电磁干扰源的分类方法有很多，一般说来可以分为两大类：自然干扰源与和人为干扰源。

自然干扰源主要来源于大气层的天电噪声、地球外层空间的宇宙噪声。

人为干扰源是有机电或其他人工装置产生电磁能量干扰。

从电磁干扰属性来分，可以分为功能型干扰源和非功能性干扰源。

功能性干扰源系指设备实现功能过程中造成对其他设备的直接干扰；非说功能性干扰源是指用电装置在实现自身功能的同时伴随产生或附加产生的副作用。

EMC电磁兼容设计
1、定义
电磁兼容是指在共存的电磁环境下，系统、设备、软件和电磁安全功能能够正常工作，没有不良的电磁干扰或传播的特性，从而使系统效率最大化，保护系统稳定性及安全性。

电磁兼容是电子设备、电磁环境和电磁介质之间的完整性，也是对电磁环境中电磁能量的传输特性和环境的控制特性的总称。

2、EMC标准
二、EMC设计
1、主要步骤
EMC设计的主要步骤包括：
（1）确定全局EMC策略：如确定EMC标准，确定EMC控制要素，明确EMC测试要求，制定EMC设计规则和技术指标；
（2）EMC设计：依据EMC设计规则，解决电路设计、外部过电压抗扰能力等问题；
（3）EMC测试：包括元器件及电路测试、安全性测试；
（4）效果评估：对测试结果进行综合分析，和规定的EMC标准进行对比；
（5）设计优化：对第四步的对比结果，调整抗扰能力，实现EMC设计目标。

2、常用EMC设计技术
（1）电路层面：优化电路架构、增加电路的抗干。

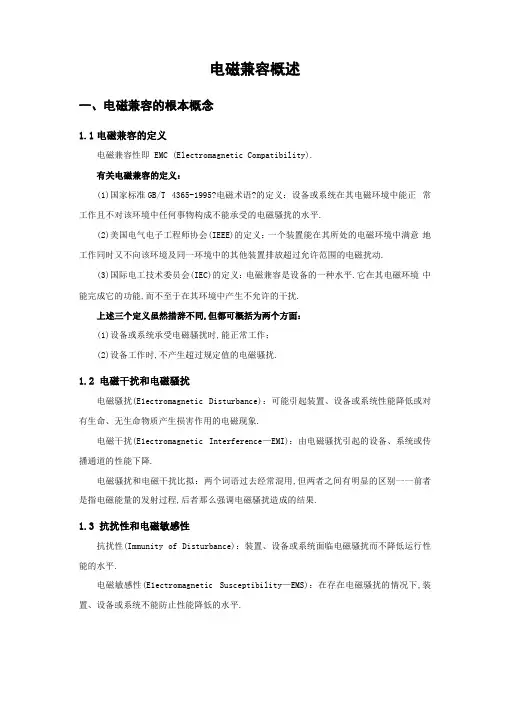

电磁兼容概述一、电磁兼容的根本概念1.1电磁兼容的定义电磁兼容性即 EMC (Electromagnetic Compatibility).有关电磁兼容的定义：(1)国家标准GB/T 4365-1995?电磁术语?的定义：设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的水平.(2)美国电气电子工程师协会(IEEE)的定义：一个装置能在其所处的电磁环境中满意地工作同时又不向该环境及同一环境中的其他装置排放超过允许范围的电磁扰动.(3)国际电工技术委员会(IEC)的定义：电磁兼容是设备的一种水平.它在其电磁环境中能完成它的功能,而不至于在其环境中产生不允许的干扰.上述三个定义虽然措辞不同,但都可概括为两个方面：(1)设备或系统承受电磁骚扰时,能正常工作；(2)设备工作时,不产生超过规定值的电磁骚扰.1.2电磁干扰和电磁骚扰电磁骚扰(E1ectromagnetic Disturbance)：可能引起装置、设备或系统性能降低或对有生命、无生命物质产生损害作用的电磁现象.电磁干扰(E1ectromagnetic Interference—EMI)：由电磁骚扰引起的设备、系统或传播通道的性能下降.电磁骚扰和电磁干扰比拟：两个词语过去经常混用,但两者之间有明显的区别一一前者是指电磁能量的发射过程,后者那么强调电磁骚扰造成的结果.1.3抗扰性和电磁敏感性抗扰性(Immunity of Disturbance)：装置、设备或系统面临电磁骚扰而不降低运行性能的水平.电磁敏感性(E1ectromagnetic Susceptibility—EMS)：在存在电磁骚扰的情况下,装置、设备或系统不能防止性能降低的水平.电磁敏感性与抗扰性比拟:同一性能的正反两个不同说法,敏感性高意味着抗扰性能低.传导 辐射静电放电1.4 发射电平、抗扰性电平、发射限值和兼容性电平等之间的关系一一,—抗扰性电平 I 设备抗扰性设计裕量抗扰性限值一 抗扰性裕量 兼容性电平 发射裕量 发射限值 一设备发射设计裕量一一 一一、一 一一 ―发射电平独立变量1.5 电磁兼容标准兼容性裕量1.5.1电磁兼容标准的制定依据和目的电源线电源线/信号2 / 91.6电磁干扰1.6.1电磁干扰三要素电磁兼容就是研究电磁干扰(Electromagnetic Interference-EMI)问题.电磁干扰三要素如下列图：电路受干扰的程度可用下式描述:S WC /1式中,S为电路受干扰的程度；W为骚扰源的强度；C为骚扰源通过某种途径到达被干扰处的耦合因素；I为被干扰电路的抗干扰性能对于任何一个干扰现象,必然存在电磁干扰的三要素,且缺一不可.因此,在系统设计、制造、安装和调试中,消除三要素中的任何一个,干扰即可消除.电磁兼容设计的根本出发点就在于破坏上述三个条件中的一个或几个.1.6.2电磁干扰现象数字视频设备1.6.3产生电磁干扰的条件〔1〕忽然变化的电压或电流,即dV/dt或dI/dt很大；〔2〕辐射天线或传导导体；当电压或电流发生迅速变化时,就会产生电磁辐射现象,导致电磁干扰.最近电磁干扰问题日益突出的主要原因之一就是脉冲电路〔数字电路、脉冲电源〕的大量应用.但凡存在这种电压或电流忽然变化的地方,都要考虑电磁干扰问题.二、电磁骚扰源2.1电磁骚扰源分类〔1〕从来源分：自然骚扰和人为骚扰〔2〕从骚扰属性分：功能性骚扰和非功能性骚扰〔3〕从耦合方式分：传导骚扰和辐射骚扰〔4〕从频谱宽度分：宽带骚扰和窄带骚扰〔5〕从频率范围分：甚低频骚扰〔30Hz以下〕、工频与音频骚扰〔50Hz及其谐波〕、载频骚扰〔10kHz — 300kHz〕、射频及视频骚扰〔300kHz — 300MHz〕、微波骚扰〔300MHz 一 100GHz〕；2.2常见大自然骚扰源〔1〕雷电〔2〕太阳噪声〔3〕物质本身固有的噪声2.3常见人为骚扰源〔1〕无线电通信设备〔2〕工业、科学、医疗设备〔3〕电力系统〔4〕点火系统〔5〕家用电器、电开工具及电气照明〔6〕信息技术设备〔7〕静电放电2.4电磁骚扰源强度无论是自然的或人为的电磁骚扰源,按其构成威胁的程度均可分为4类: 雷电、强电磁脉冲、静电放电和开关操作.2.5静电放电以往所关注的静电危害,主要是静电电压对器件造成的损坏.然而,在EMC研究中,主要关注静电放电过程所形成的干扰.静电放电电流上升沿短,幅度高,所以会产生强度大,频谱宽的电磁场.上升沿为1ns的脉冲,带宽可达300MHz.三、电磁骚扰的传播3.1将传播方式按耦合机理分类〔1〕传导耦合〔公共阻抗耦合〕：电路中的骚扰电压或电流通过公共电路〔如公用的导线、元器件等〕流通到另一个电路中的耦合方式.其特点是电路间至少有两个电气连接节点〔2〕磁场耦合〔电感耦合〕一个电路中的骚扰电流通过链接磁通〔互感〕在另一个回路中感应电动势,以传播骚扰的耦合方式〔3〕电场耦合〔电容耦合〕：一个电路中导体的骚扰电压通过与其临近的另一个电路的导体之间的相互电容耦合产生骚扰电流〔4〕辐射耦合：电磁骚扰在空间以电磁波的形式传播,耦合至被干扰电路3.2减小传导耦合影响的举措〔1〕尽量减少与骚扰源回路的公共局部〔2〕采取滤波举措3.3减小磁场耦合的举措〔1〕降低骚扰电流的频率〔2〕减小回路之间的互感〔3〕减小被干扰回路的负载阻抗3.4减小电场耦合的举措(1)减小骚扰电压(2)降低骚扰电压的频率(3)减小被干扰回路中源阻抗和负载阻抗的并联值(4)减小电路之间的耦合电容(5)采取屏蔽举措3.5减小辐射耦合的举措辐射耦合是指电磁骚扰在空间中以电磁波的形式传播,耦合至被干扰电路.空间辐射电磁波对电路的干扰：有的是通过接收天线感应进入接收电路,多数是通过线缆感应,然后沿导线进入接收电路,还有的是通过电路回路感应形成干扰.3.5.1用天线的概念分析辐射问题要解决辐射耦合问题,就需要正确识别和处理好无意间形成的与辐射发射和辐射接收有关的发射天线和接收天线.(1)用天线的概念看待设备中的导体,发现隐蔽的天线(2)尽量消除具有天线性能的结构(3)不能消除天线时,限制天线的辐射,即：I减小环天线的面积II减小两个导体之间的射频电压3.5.2如何减小辐射(1)为减小辐射,应当防止形成有效的天线结构,或将天线的两局部短接起来(2)对于回路天线,应当减小回路的面积,或使其局部回路的作用相互抵消(3)对于缝隙天线,应当减小缝隙的最大尺寸(一般要小于人/20),或采用波导结构以减少低于其截止频率的辐射保证电磁兼容性的方法4.1电磁兼容工程在产品设计开发的不同阶段,可采取的技术手段及付出的代价是不同的.设计初期,EMC设计本钱很少,可采取的举措很多；越到后期,可采取的手段越少,付出的代价也越高.为此,应当在新产品设计阶段就首先进行电磁兼容设计.设计阶段调试阶段 生产阶段时间4.2 电磁兼容设计考前须知〔1〕跟据使用环境获取对系统的电磁兼容性要求 〔2〕在方案论证初期就提出产品的电磁兼容性指标〔3〕把电磁兼容性设计融入产品的功能设计中,而不是采取事后的补救举措 〔4〕通过试验、测量确认系统已到达电磁兼容性要求 〔5〕对产品进行跟踪调查,保证其寿命期内的电磁兼容问题4.3 电磁兼容设计内容〔r 伊准、标准系统分析,产品要求EMI 分析 <［分析.仿真电磁暖扰源骚扰耦合通道 敏感电路电气、电子系统< EMC 设计合理布局屏蔽1ale 限制,滤波接地IEMC 测量■,测试｛代价可用技术4.4电磁兼容设计思路4.4.1从电磁干扰的三要素入手〔1〕充分了解电子设备可能存在的电磁骚扰源及其性质,消除或降低电磁骚扰源的参数.〔2〕充分分析电磁骚扰可能的传播途径,切断或削弱与电磁骚扰的耦合通路.〔3〕分析和熟悉易于接收电磁骚扰的电磁敏感电路或单元,提升其承受电磁骚扰的水平.4.4.2技术举措归纳〔1〕设备或系统本身应尽可能选用相互干扰最小的部件、电路和设备,并予以合理的布局.〔2〕通过采用屏蔽、滤波、接地、合理布线等技术,将干扰予以隔离和抑制.。

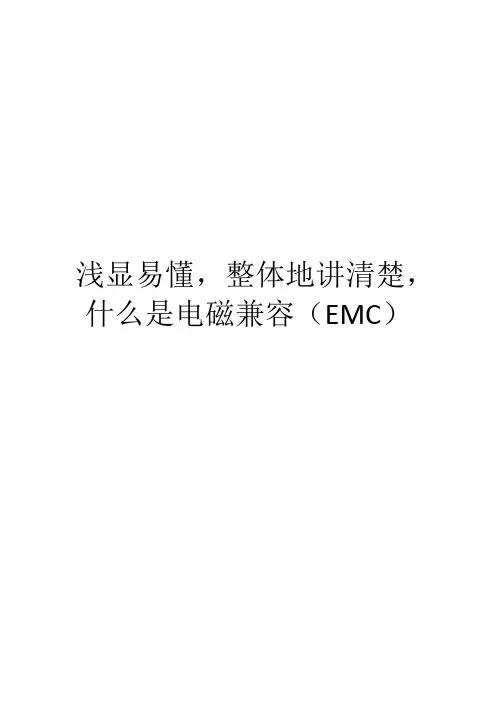

浅显易懂，整体地讲清楚，什么是电磁兼容（EMC）EMC概述（1）什么是电磁兼容性（EMC）？“电磁兼容性（EMC）”主要分为两种，一种是设备本身的电磁噪声对其他设备或人体带来的影响（电磁干扰，EMI：Electromagnetic Interference, Emission），另一种是设备是否会因来自外部的电磁干扰而发生误动作（电磁敏感性EMS：Electromagnetic Susceptibility, Immunity），之所称为“电磁兼容性”，是由于为了避免发生故障，这两方面都要兼顾。

以文字的形式写成“定义”是这样的，理解起来有点难是吧。

下面我将浅显易懂地、直观地解释一下。

我将以大家熟悉的半导体集成电路（LSI、IC）为主角进行解说。

首先是电磁干扰（EMI或电磁发射）。

如今，已经开发出并且在售的LSI和IC种类繁多。

为了便于说明，大致分类如下：①老式三端电源（7805和7905等）和低饱和电源（LDO）等直流电源相关产品。

这些产品要处理的信号是直流（DC）的。

②差分运算放大器（运算放大器）、电压比较器（比较器）、语音信号处理等相关的产品。

要处理的信号是基于正弦波的模拟信号和线性信号。

③微控制器、存储器、逻辑等相关的产品。

要处理的信号是数字信号。

④最近常用的开关电源和电荷泵电源等电源相关的产品；LED驱动器、LCD驱动器等显示相关的产品；PWM电机驱动器等驱动相关的产品。

这些LSI和IC是涉及到开关技术的产品。

其中①和②不产生电磁干扰（EMI），③和④产生电磁干扰（EMI）。

可以简单的理解为模拟LSI和线性LSI不会产生电磁噪声，而数字LSI和开关LSI会产生电磁噪声，这样说可能更直观更易懂。

由于直流电压本身没有基波和谐波分量，正弦波中的高次谐波分量（基波的N倍频分量）很少，因此不易产生电磁噪声。

而数字LSI 和开关LSI是处理矩形波（脉冲波）的产品，因此会产生比如在1GHz （千兆赫兹）左右的高次谐波分量（主要是奇次谐波）。

②共用走廊内各种公用事业设备（输电线、通信、铁路、公路、石油金属管线等）相互间的影响。

③超高层建筑、输电线、铁塔等大型建筑物引起的反射问题。

④电磁环境对人类及各种生物的作用。

其中包括强电线等工频场，中、短波及微波电磁辐射的影响。

⑤核电磁脉冲的影响。

高空核爆炸产生的电磁脉冲能大面积破坏地面上的指挥、控制、通信、计算机及报系统。

⑥探谱（TEMPEST）技术。

其实质内容是针对信息设备的电磁辐射与信息泄漏问题，从信息接收和防护两方面所开展的一系列研究工作。

⑦电子设备的误动作。

为了防止误动作，必须采取措施以提高设备的抗干扰能力。

⑧频谱分配与管理。

无线电频谱是一种有限的资源，但不是消耗性的，既要科学地管理，又要充分地利用。

⑨电磁兼容与测量。

⑩自然界影响等。

人们日常生活中出现的常见EMC问题我们经常会遇到这样的情况，当我们收听广播或收看电视时，如果附近有人使用电吹风、吸尘器等，就会使声音出现噪音，图象出现雪花千扰，这就是产品的电磁兼容性有问题;当我们使用计算机时，通过电缆与其他设备热插拔连接，之后出现鼠标不能拖动，光标无法移动，计算机出现死机的情况，这里很重要的原因之一是电磁兼容性问题; 当计算机通过通讯电缆控制其他机器设备时，程序运行到某一点时计算机总是死机，这也可能是电磁兼容性问题，强电磁千扰脉冲使计算机的运行脱离了原来的程序轨道跑飞了，这种情况如果出现在网络里，可能破坏数据库或使网络瘫痪，造成重大灾难和经济损失; 正在飞行的飞机上如果有乘客违规使用强千扰信号的电子设备，很有可能导致飞机的坠毁; 在单片机控制系统的设计中如果出现电磁兼容性问题，那么既是软件编制正确，也难以使系统调试成功。

这些例子说明，我们生活的空间确实存在一种污染一电磁污染。

这些电磁千扰在不易察觉的情况下千扰人们的正常工作。

电磁炉emc起什么作用随着人们对电磁兼容的不断认知，对电磁兼容的重视程度也逐渐增加。

科学技术的不断发展使电磁兼容所涉及到的领域日益扩大，而今电磁兼容所产生的影响已不仅仅只是电子产品设备本身，由于电子产品自身内部结构发展得愈加袖珍与复杂，电磁兼容问题也就愈加重要，例如受电磁干扰，收音机无法收听广播、某些电子设备的数据在传输过程中发生丢失、一些医用电子设备工作失常、引发起爆装置使之发生爆炸、工业过程的某项控制功能完全失效等，电磁干扰或其产生的辐射还可以使生物体自身发生某些微妙的变化而产生一定的影响。

●基本概念EMC即电磁兼容，是英文Electromagnetic Compatibility的缩写。

在我们生活、工作的环境中，时时刻刻都存在着各种各样的电磁能量，这些电磁能量可能会使电子设备的运行产生不应有的响应。

我们把电磁能量对电子设备的这种影响称之为电磁干扰。

电磁兼容就是研究电磁干扰的一门技术，对电磁兼容通俗的解释是：这种技术的目的在于，使电气装置或系统在共同的电磁环境条件下，既不受电磁环境的影响，也不会给环境以这种影响。

换句话说，就是它不会因为周边的电磁环境而导致性能降低、功能丧失或损坏，也不会在周边环境中产生过量的电磁能量，以致影响周边设备的正常工作。

从上面的定义可看出EMC包含了以下三个方面的含义：1、EMI电磁干扰：即处在一定环境中设备或系统，在正常运行时，不应产生超过相应标准所要求的电磁能量；2、EMS电磁敏感度：即处在一定环境中设备或系统，在正常运行时，设备或系统应能承受相应标准规定范围内的电磁能量干扰，或者说设备或系统对于一定范围内的电磁能量不敏感，能按照设计性能保持正常的运行；3、电磁环境：即系统或设备的工作环境。

即使相同种类的设备也可能运行在不同的电磁环境中，对于应用在不同环境中的设备，对他们的电磁兼容要求可能不是一样的。

离开了具体的电磁环境，谈电磁兼容没有什么实际意义。

●电磁兼容设计电磁干扰三要素1、干扰源2、耦合途径3、敏感（接收）装置三个要素缺一不可，少一个就构不成电磁兼容问题，所以要解决电磁兼容问题首先就要从这三个要素着手。

我们注意到，耦合途径在这三个要素中处于关键的位置。

对于一个具体的产品，耦合途径往往既具有EMI信号的耦合途径，又具有EMS信号的耦合途径，所以耦合途径对于电磁兼容问题有着更重要的意义。

解决电磁兼容问题，一般可采取：接地技术、滤波技术、屏蔽和隔离技术等技术。

接地属于线路设计的范畴，对产品电磁兼容性有着至关重要的意义。

可以说，合理的接地是最经济有效的电磁兼容设计技术。

电磁兼容（EMC）基础知识全⾯详解⼀、电磁兼容概念电磁兼容EMC（Electromagnetic compatibility) 对于设备或系统的性能指标来说，直译为“电磁兼容性” ；但作为⼀门学科来说，应该译为“电磁兼容”。

国家标准GB/T4365-1995《电磁兼容术语》对电磁兼容所下的定义为“设备或系统在其电磁环境中能正常⼯作且不对该环境中任何事物构成不能承受的电磁骚扰的能⼒。

” 简单的说，就是抗⼲扰的能⼒和对外骚扰的程度。

电磁兼容是研究在有限的空间、有限的时间、有限的频谱资源条件下，各种⽤电设备（分系统、系统；⼴义的还包括⽣物体）可以共存并不致引起降级的⼀门科学。

⼆、基本概念Electromagnetic compatibility（EMC）电磁相容—电⼦产品能够在⼀电磁环境中⼯作⽽不会降低功能或损害之能⼒；Electromagnetic interference（EMI）电磁⼲扰—电⼦产品之电磁能量经由传导或辐射之⽅式传播出去的过程；由⼲扰源、耦合通道及被⼲扰接收机三要素组成。

Radio frequency（RF）⽆线电频率，射頻—通訊所⽤的频率范围，⼤约是10kHz 到100GHz。

这些能量可以是有意产⽣的，如⽆限电传发射器，或者是被电⼦产品⽆意产⽣的；RF能量经由两种模式传播： Radiated emissions（RE）—此种RF 能量的电磁场经由媒介⽽传输；RF 能量⼀般在⾃由空间（free space）內传播，然⽽，其他种类也有可能发⽣。

Conducted emissions（CE）—此种RF 能量的电磁场经由道题媒介⽽传播，⼀般是经由电线或内部连接电缆；Line Conducted interference（LCI）指的是在电源线上的RF 能量。

Susceptibility 容忍度，耐受性—相对的测量产品暴露在EMI环境中混乱或损害的程度。

Immunity 免疫⼒—⼀相对的测量产品承受EMI的能⼒；Electrical overstress（EOS）电⼦过度⾼压—当遇到⾼压突波产品承受到的损坏或只是功能丧失；EOS包括雷击以及静电放电的事件。

安规电磁兼容《安规电磁兼容》一、安规电磁兼容概述电磁兼容（Electromagnetic Compatibility，简称EMC）是指在电磁环境中，一个设备（或系统）与依赖于电磁环境的其他设备（或系统）之间，能够实现指定的综合特性，使其在共存互相干扰状态下，仍能保持正常功能。

安规电磁兼容是指在安全要求和电磁兼容要求之间取得平衡，根据不同应用场合针对各类电气电子设备制定的一系列技术性安规要求，使设备的综合特性和性能满足特定的电磁环境要求，从而提高设备的安全性和可靠性。

二、安规电磁兼容的标准1、IEC 61000系列与EMC标准IEC 61000的标准是电磁兼容性的国际性和多样性标准，其中包括以下几种类型：（1）电磁兼容模式：IEC 61000-6-x。

（2）环境电磁兼容模式：IEC 61000-4-x。

（3）设备电磁兼容模式：IEC 61000-3-x。

2、国家安规电磁兼容标准国家安规电磁兼容标准是国家根据各行业特点和具体应用要求，在IEC标准基础上细分而来的国家级标准。

目前，最为普遍的根据IEC 61000-6编写而成的国家级标准是《GB/T 17626.x-x关于安规电磁兼容的标准》。

这部标准的主要内容包括：（1）安规电磁环境：环境电磁兼容标准包括了室内和室外的电磁兼容标准；（2）安规电磁设备：电磁兼容设备标准规定了设备的抗电磁干扰能力；（3）安规电磁产品：产品电磁兼容性标准规定了所有产品的电磁兼容性特性。

三、安规电磁兼容的目的1、确保安全电磁兼容技术的核心目标是确保所有电子产品有效运行。

安规电磁兼容的准则旨在分析、评估及减少各产品间的电磁兼容性问题，以确保产品安全及可靠性，防止由于电磁干扰产生的安全事故。

2、提高可靠性安规电磁兼容以确保电子产品可以在非安全环境下仍然正常工作。

其特殊的规定及标准使电子产品安全可靠的在特定环境中工作，减少由于电磁兼容性问题引起的终端设备故障。

电磁兼容性(EMC)简介电磁兼容是研究电磁干扰的学科。

电磁干扰是人们早就发现的电磁现象，它几乎和电磁效应的现象同时被发现，1981年英国科学家发表“论干扰”的文章，标志着研究干扰问题的开始。

1989年英国邮电部门研究了通信中的干扰问题，使干扰问题的研究开始走向工程化和产业化。

虽然电磁干扰问题由来已久，但电磁兼容这个新的综合性学科确是近代形成的。

40年代提出电磁兼容性（Electromagnetic Compatibility缩写为EMC）概念,是电磁干扰问题由单纯的排除干扰逐步发展成为从理论上、技术上全面控制用电设备在其电磁环境中正常工作能力保证的系统工程。

70年代以来，电磁兼容技术逐渐成为非常活跃的学科领域之一。

80年代，美国、德国、日本、前苏联、法国等经济发达国家在电磁兼容研究和应用方面达到很高的水平。

建立了相应的电磁兼容标准和规范，电磁兼容设计成为民用电子设备和军用武器装备研制中必须严格遵循的原则和步骤。

电磁兼容性成为产品可靠性保证中的重要组成部分。

90年代，电磁兼容性工程以事后检测处理发展到预先分析评估、预先检验、预先设计。

在我国电磁兼容理论和技术的研究起步较晚，直到80年代之后才组织系统地研究并制定国家级和行业级的电磁兼容性标准和规范。

90年代以来，随着国民经济和高科技产业的形迅速发展，在航空、航天、通信、电子等部门，电磁兼容技术受到格外重视。

电磁兼容性的定义由于电磁干扰源的大量普遍曾在，电磁干扰现象经常发生。

如果在一个系统中各种用电设备能和谐正常工作而不致相互发生电磁干扰造成性能改变和遭受损坏，人们就满意的称这个系统中的用电设备是相互兼容的。

但是随着用电设备功能的多样化、结构的复杂化、功率加大和频率提高，同时它们的灵敏度已越来越高，这种相互包容兼顾、各显其能的状态很难获得。

为了使系统达到电磁兼容，必须以系统的电磁环境为依据，要求每个用电设备不产生超过一定限度的电磁发射，同时又要求它具有一定的抗干扰能力。

EMC（Electro Magnetic Compatibility）电磁兼容性（EMC）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

所谓电磁干扰是指任何能使设备或系统性能降级的电磁现象。

而所谓电磁干扰是指因电磁干扰而引起的设备或系统的性能下降。

电磁兼容-内容EMC包括EMI(电磁干扰)及EMS(电磁耐受性)两部份，所谓EMI电磁干扰，乃为机器本身在执行应有功能的过程中所产生不利于其它系统的电磁噪声；而EMS乃指机器在执行应有功能的过程中不受周围电磁环境影响的能力。

各种电子、电器产品以及电信设备或系统等,在使用的过程中存在相互干扰的现象。

所谓“电磁兼容(EMS)”,是指各种电的设备,包括电信设备和系统,在不损失信号所包含的信息的条件下,信号与干扰共存的能力。

换句话说,即在复杂的电磁环境中,设备或系统耐受干扰、保持正常工作的能力。

同时,也包括不对环境和周围设备构成无法承受的电磁干扰的性能。

因此“电磁兼容”, 也称“电磁兼容性”,包含了各种电的设备之间在电磁环境中相互兼顾的性质。

电磁兼容技术是一门迅速发展和交叉学科，涉及电子、计算机、通信、航空航天、铁路交通、电力、军事以及人民生活的各个方面。

在当今信息社会中，随着电子技术、计算机技术的发展，一个系统中采用的电气及电子设备数量大幅度增加，而且电子设备的频带日益加宽，功率逐渐增大，灵敏度提高，连接各种设备的电缆网络也越来越复杂。

因此，电磁兼容问题日显重要。

图1-21是电磁兼容概念图。

电磁兼容-包括内部干扰是指电子设备内部各元部件之间的相互干扰，包括以下几种:（1）工作电源通过线路的分布电容和绝缘电阻产生漏电造成的干扰；(与工作频率有关)（2）信号通过地线、电源和传输导线的阻抗互相耦合，或导线之间的互感造成的干扰；（3）设备或系统内部某些元件发热，影响元件本身或其它元件的稳定性造成的干扰；（4）大功率和高电压部件产生的磁场、电场通过耦合影响其它部件造成的干扰。
