全国通用中考物理利用电压表电流表判断电路故障专项练习_一、单选题(本大题共25小题，共50.0分)1.（）如图所示的电路中，电源电压是6v，当电路中发生哪种障碍时，电压表的示数是6v。
A.L1短路C.开关短路D.L2开路B.L1开路2.如图所示，两盏相同的电灯在闭合开关后都能发光。
过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是：（）B.电灯L2灯丝断了,D.电灯L2短路A.电灯L1灯丝断C.电灯L1短了；路；3.如图，电源电压为6V，开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路4.如图所示电路中，当开关S闭合后，发现电压表V1和V2的示数相同，则电路中发生的故障可能是A.灯L1的灯丝断了B.灯L2的灯丝断了C.开关S处接触不良D.灯L1短路5.如图所示，电源电压3V（保持不变）。
当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断（）A.灯L1被短路B.灯L1断路D.灯L2被短路C.灯L2断路6.在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转。
移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是()A.变阻器R1短B.电阻R2短C.变阻器R1断D.电阻R2断路路路路7.如图所示，电源电压为6V，开关闭合后，电灯、L2均不发光，用电压表逐段测量结果Uab=0,Uad=6V,Ubc=0,Ucd=6V,发生断路的部分是（）A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路8.如图，某同学在做电学实验时，误将电流表和电压表的位置接反了，则可能出现的现象是（）A.两表会被烧坏B.两表不会被烧坏C.电流表不会被烧坏，电压表会D.电压表不会被烧坏，电流表会9.某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。
中考物理电学专题复习（七）有关电压表和电流表的电路故障问题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路2．如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。
若灯L2断路，则电流表和电压表的读数将（）A．变大；变大B．不变；变大C．变小；不变D．都变为零3．如图所示的电路中，电源电压不变，开关S闭合，灯L1、L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1短路B．灯L1断路C．灯L2断路D．灯L2短路4．如图所示电路中，闭合开关后发现L1和L2均不发光，电流表无示数。
为了找出故障原因，小华用电压表进行检测，ac间电压为3V，发现ab间电压为3V，bc间电压为0。
则电路故障可能是（）A．L1短路B．L1断路C．L2短路D．L2断路5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．灯泡L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路6．小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数。
于是他用一根导线接在L1两端时，两灯仍不亮，电流表无示数；当导线接在L2两端时，一个灯亮了，电流表也有了示数。
则电路可能出现的故障是（）A．电流表短路B．灯L1断路C．开关接触不良D．灯L2断路7．在图所示的电路中，闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V 指针均指在零刻度；现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S 时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了8．右图所示的电路中，R1=R2=10Ω，电源电压恒定。
名称：电流表、电压表在判断电路故障中的应用描述：【知识点的认识】1、在串联电路中：当电路断路时：电压表测断路处的电压等于电源电压；测没断路的用电器的电压为零；电流表在任何位置都是零．当电路短路时：电压表测短路处的电压等于零；测没短路的用电器的电压比原来增大；电流表示数变大．2、在并联电路中：某支路断路时：电压表测断路两端电压、没断路的支路两端电压都等于电源电压；电流表测断路所在支路示数为零；测没断路的支路仍为原来的示数．某支路短路时：所有支路都被短路，电源烧坏．（不常考）【解题方法点拨】1、当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路．2、当电压表示数为零时有两种推测：①是电压表所测范围电路短路；②电压表所测范围之外有短路的地方．3、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭可能是灭的那个断．4、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．【命题方向】利用电流表、电压表判断电路的故障是中考命题的热点，几乎是中考必出的问题，应该把几种情况下各位置电表的异常表现掌握清楚．【第二部分】电流、电压2、电流的强弱（1）电流：表示电流强弱的物理量，符号I（2）单位：安培，符号A，还有毫安(mA)、微安（µA）1A＝1000mA 1mA＝1000µ A三、电流表1、电流的测量：用电流表；符号A2、电流表的结构：接线柱、量程、示数、分度值3、电流表的使用（1）先要三“看清”：看清量程、指针是否指在临刻度线上，正负接线柱（2）电流表必须和用电器串联；（相当于一根导线）（3）电流表必须和用电器串联；（相当于一根导线）（4）选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。
）注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准），需换小量程，若超出量程（电流表会烧坏），则需换更大的量程。
2023-2024学年九年级物理全一册学优生期中期末复习难点题型专项突破（人教版）专题07电流表、电压表在判断电路故障中的应用1．（2023•镇江中考）如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（）A．L2短路B．L1断路C．L2断路D．S断路解：由图可知，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2两端电压，闭合开关S，L1、L2两只灯泡都不亮，电路可能为断路或短路；串联电路的电压规律可知，电压表V2示数应小于电压表V1的示数，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，说明电压表V1和电压表V1都测量电源电压了，由此可知，故障为L2灯丝断了。
答案：C。
2．（2023•大连中考）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。
此时，可以通过观察电流表来做进一步判断。
已知故障发生在R1或R2上，下列判断正确的是（）A．若电流表有示数，则R1被短接B．若电流表有示数、则R2断路C．若电流表无示数、则R2被短接D．若电流表无示数、则R1断路解：由图可知，电阻R1与电阻R2串联，电压表测量电阻R2两端的电压，电流表测量电路中的电流，A．若R1被短接，则电流表和电压表都有示数，故A不符合题意；B．若R2断路，电流表无示数，故B不符合题意；C．若R2被短接，则电压表无示数，电流表有示数，故C不符合题意；D．若R1断路，电流表和电压表都没有示数，故D正确。
答案：D。
3．（2023•常德中考）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。
现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。
根据以上信息判断该电路故障可能为（）A．L1断路、L2断路B．L1断路、L2通路C．L1通路、L2断路D．L1短路、L2断路解：由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L1断路，也可能是L1、L2同时断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。
电路故障专题复习故障1：电流表与电压表的指针向没有刻度的方向偏转。
判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。
故障3：电流表指针超过最大值。
判断：①量程可能选择过小；②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。
故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。
判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。
判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。
故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。
判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。
故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。
判断：将电压表错接在了滑动变阻器两端。
故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。
判断：变阻器连入电路的阻值过大，灯泡分压小。
故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。
判断：①连接电路时开关闭合了；②电路中某处接触不良。
故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。
判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。
判断：灯泡短路（或电压表短路）。
知识点一：按要求连接电路图并讨论分析1、串联电路如图：①若电路某处断路，L1和L2会怎样？②若L1短路，L1和L2会怎样？③同理，将L2短路呢？2、并联电路如图：①若干路断路，则L1和L2会怎样？②若L1支路断路，则L1和L2会怎样？③若L1短路，则L1和L2会怎样？同理，将L2短路呢？3、含表电路①如图1，若L1断开时，A表有示数吗？②如图2，此时A表被_____________L1_______发光？图1室图2③ 如图，若电路ab 或cd 间有断路时，V 表_____示数？若bc 间的L1断开时，V 表_____示数？④ 如图３所示，此时V 表被________，所以V 表_________示数，Ｌ１_______发光？⑤ 如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？（2）总结规律症状 病因 病理图 串 联 两灯都灭 一光一灭 并 联 两灯都灭 一光一灭 电流表 无示数 电 压 表无示数 示数为 电源电压（3）例题如图所示电路中：（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。
1．如图，电源电压不变，两只电表均完好．开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A．电压表指针发生偏转，灯泡L1短路B．电压表指针发生偏转，灯泡L1断路C．电流表指针发生偏转，灯泡L2短路D．电流表指针发生偏转，灯泡L2断路2．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为O，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A．L2断路B．L2短路C．L1断路D．L1短路3．如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路4．某同学采用如图所示的电路做电学实验，闭合开关后，以下分析正确的是（设只出现一处电路故障）（）A．R1短路，电流表有示数，电压表无示数B．R2短路，电流表有示数，电压表无示数C．R1断路，电流表无示数，电压表有示数D．R2断路，电流表有示数，电压表无示数5．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数．现仅将L1和L2两灯泡的位置对调，其它不变．再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针却有了明显的偏转．根据以上信息可以判断（）A．电流表损坏了B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了D．电源接线处松脱6．如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动．则电路中的故障可能是（）A．小灯泡短路B．电流表断路C．小灯泡断路D．电压表短路7．如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（）A．灯L1的接线短路B．灯L2的接线短路C．灯L1的灯丝断了D．灯L2的灯丝断了8．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路9．在如图所示的电路中，闭台开关S后，只有灯泡L1发光，并且电压表无示数，则电路可能出现的故障为（）A．电压表断路B．灯泡L2断路C．电压表短路D．灯泡L2短路10．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（）A．电源正极与a之间开路B．L1、b之间开路C．L2、c之间开路D．c与电源负极之间开路11．如图所示电路，当开关S 闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路C．L1灯丝断开D．L2灯丝断开12．小明在练习使用电压表的过程中，不慎把电压表串联在电路中，如图闭合开关后，将会出现的现象是（）A．灯泡发光B．灯泡被烧坏了C．电压表示数为零D．电压表示数不为零13．如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数．过一段时间后，发现两只灯泡均熄灭，电压表示数增大，电流表示数变为零．造成这种情况的原因可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路14．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或电阻R上．正确的判断是（）A．灯L一定断路B．电阻R一定断路C．电流表示数为0时，电阻R一定断路D．电压表示数为0时，灯L一定断路15．在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路16．在如图所示的电路中，电源电压保持不变．由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数．现将电压表V并联在电阻R2两端，下列判断中正确的是（）A．若电压表V有示数，则一定是电阻R1短路B．若电压表V有示数，则一定是电阻R2断路C．若电压表V无示数，则可能是电阻R1断路、R2短路D．若电压表V无示数，则可能是电阻R1断路、R2断路17．如图所示的电路中，电源电压为3伏．当开关S闭合时，却只有一只灯泡发光，若故障只发生在两只灯泡上，则下列判断正确的是（）A．若电压表示数为3伏，则灯L1短路B．若电压表示数为3伏，则灯L2短路C．若电压表示数为0伏，则灯L1断路D．若电压表示数为0伏，则灯L2断路18．如图所示的电路中，电源电压不变，闭合开关S，灯L1、L2均发光，一段时间后一盏灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．L1断路B．L2断路C．L l短路D．L2短路19．小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1断路B．若电流表无示数，电压表无示数，则R2短路C．若电流表无示数，电压表无示数，则R2断路D．若电流表有示数，电压表无示数，则R1短路20．如图所示电路中，电源电压保持不变，闭合电键S，电路正常工作，过了一段时间，灯L熄灭，两个电表中只有一个电表示数变大，则下列判断中正确的是（）A．电阻R可能短路，电流表示数变大B．电阻R一定断路，电压表示数变大C．灯L一定短路，电流表示数变大D．灯L可能断路，电流表示数变小21．在如图所示电路中，各器件都完好无损，但闭合开关S1、S2后，仅有灯L2发光．产生该故障的原因可能是（）A．电源的两极跟电路接触不好B．灯泡L1被短路C．灯泡L1的尾部接触不良D．开关S1被短路22．在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作．过了一会儿，当移动滑动变阻器的滑片P时，发现电压表和电流表均有示数，但示数不变．则下列判断中可能的是（）A．灯泡L短路B．灯泡L断路C．滑动变阻器R1短路D．滑动变阻器R1断路23．某同学连接电路如图所示，闭合开关S，发现灯不亮，他用电压表进行测量，结果是U AD=3V，U AB=3V，U BC=0，U CD=0．电路故障可能是（）A．S接触不良B．电灯L灯丝断了C．电灯L短路D．电阻R短路24．如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，电压表有示数．则故障原因可能是（）A．灯泡L1发生断路B．灯泡L1发生短路C．电流表发生断路D．电流表发生短路25．小宇同学用电流表测两只电灯串联后的电流（如图），他发现开关S闭合后，两只电灯都发光，但电流表却纹丝不动，则可能的故障原因是（）A．电流表的一个接线柱没接上B．电流表的正负接线柱接反了C．电流表内部线圈断裂，使电流无法通过D．电流表两接线柱的接线相碰，使电流表被短路26．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或电阻R上．现将一只完好的电压表并联在灯L两端（）A．若电压表有示数，则一定是R短路B．若电压表有示数，则一定是L断路C．若电压表无示数，则一定是R断路D．若电压表无示数，则一定是L短路28．在右图所示的电路中，电源电压恒为6V，当合上开关后，发现两个灯泡（均标有“3V1W”）都不亮，用电压表测得U bc=U bd=6V，如果各段导线及接线处均无问题，这说明电路的故障可能是（）A．灯泡L1灯丝断了B．开关S未接通C．可变电阻R的电阻丝断了D．灯泡L2灯丝断了29．在如图所示电路中，电源电压6V，电压表示数是6V，当电路出现故障，只有一盏灯不发光，则电路故障是（）A．灯L2断路B．灯L2短路C．灯L1断路D．灯L1短路32．如图，电源电压为6V，电键K合上，电灯L1、L2都不亮，伏特表示数为6V，出现此现象的原因是（）A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路34．如图所示闭合开关后，发现L1亮、L2不亮，电流表、电压表都有示数，故障原因可能是（）A．L2断路B．L2短路C．L1断路D．L1短路35．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，两个电表的示数都变小，则下列判断中可能的是（）A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路37．在如图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（）A．L1断路B．L2断路C．L1短路D．L2短路38．在图所示的电路中，电源电压不变．闭合开关S，电路正常工作．一段时间后，发现其中一个电压表示数变大，则下列说法正确的是（）A．灯L可能短路B．灯L亮度可能不变C．灯L可能变亮D．电阻R可能断路40．如图所示，当闭合开关S时，灯L1、L2均不亮，其同学用一根导线找故障：选取将导线并联在灯L2两端，发现灯L1亮，L2不亮，再将导线并联在灯L1两端，发现两灯仍不亮，由此判别（）A．L1短路B．L1断路C．L2短路D．L2断路41．如图所示，当S闭合后，两灯泡均不发光，电流表指针几乎不动，但电压表的指针有偏转，该电路的故障可能是（）A．电流表坏了或未接好B．灯L2的灯丝断裂或灯座与灯泡未接好C．电流表和L1、L2都坏了D．从a点开始经L1到b的这段电路有断路42．在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）A．若电压表V示数变大，一定是电阻R1断路B．若电流表A示数变小，一定是电阻R2断路C．若两个电表的示数都变小，一定是电阻R1短路D．若两个电表的示数都变大，一定是电阻R2短路44．在右图所示的电路中，闭合电键S，发现一只电表的示数明显变小，而另一只电表的示数明显变大，则（）A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R短路45．如图所示的电路中，a，b，c为三个接线柱，闭合开关后灯泡不亮，已确定是由于灯泡开路或短路引起的．在不拆开电路的情况下；有同学用电流表或电压表进行检查判断，下列判断正确的是（）A．把电流表接在a，b间，断开开关，电流表无示数说明灯泡短路B．把电表接在b，c间，闭合开关，电流表有示数说明灯泡开路C．把电压表接在a，b间，断开开关，电压表有示数说明灯泡开路D．把电压表接在b，c间，闭合开关，电压表有示数说明灯泡短路46．如图所示，S闭合后，L1、L2不亮，用电压表测电压发现，ab、ac、bd两点间有电压，ad、bc、de间无电压，这些现象说明（）A．S接触不良B．电流表断路C．L1断路D．L2断路48．如图所示的电路，开关S 闭合后，下列叙述正确的是（）A．将滑动变阻器的滑片P向右滑动的过程中，电流表的读数变大，电压表的读数变小B．将滑动变阻器的滑片P向右滑动的过程中，电路的总功率将变大C．若不小心把电流表和电压表的位置接反（即图中电流表和电压表的位置交换），则电流表将损坏D．在图示状态下，如果电压表有示数，而电流表没有示数，那么，可能的故障是灯泡处断路49．如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，灯L2亮．下列几种故障中，可能的是（）A．灯L1的灯座短路B．灯L1灯丝断了C．灯L2的灯座短路D．灯L2灯丝断了50．在图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，三个电表中有一个电表的示数变大、一个电表的示数变小，则下列判断中正确的是（）A．电流表A示数可能变小，灯L一定熄灭B．电流表A示数一定变大，灯L可能熄灭C．电压表V2示数可能变大，灯L可能熄灭D．电压表V2示数一定变小，灯L一定熄灭52．某同学连接的电路实物图如图所示．闭合电键后，灯泡L1、L2都不亮，他用电压表进行电路故障检测，测试结果如表所示，则可以判定电路中的故障是（）A．灯泡L1短路B．灯泡L2短路C．cd段断路D．df断路53．如图所示，在“组成串联电路”的实验中，当开关S闭合时，灯L1、L2均不亮，如果某同学用一根导线去检查电路的故障：他将导线先并连接在灯L1两端时发现灯L2亮，灯L1不亮：然后将导线并连接在灯L2两端时发现两灯均不亮，由此可以判断（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路测试点a 、b c、d d、f电压表示数有示数无示数有示数54．在图所示的电路中，电源电压保持不变．闭合开关S后，电路正常工作．过了一会儿，电流表的示数变大，且电压表与电流表示数的比值变小，则下列判断中正确的（）A．电阻R断路，灯L变暗B．电阻R短路，灯L变亮C．灯L断路，电压表的示数变小D．灯L短路，电压表的示数变大55．对于图所示的电路，如果两只灯泡有一只发生了故障，闭合开关S，以下描述正确的是（）A．若L1断路，则电压表有示数，电流表无示数B．若L1短路，则电压表无示数，电流表有示数C．若L2断路，则电压表和电流表均无示数D．若L2短路，则电压表无示数，电流表有示数57．如图所示，当开关闭合时，发现电压表示数为零，灯L 1不亮，L2发光，下列几种故障中，可能是（）A．灯L1的灯丝断了B．灯L1的灯座短路C．灯L2的灯丝断了D．灯L2的灯座短路70．在探究串联电路电压的关系时，如图所示，当闭合开关S后，发现L1发光，L2不发光，用电压表分别测L1和L2两端电压，发现电压表都有示数，则L2不发光的原因可能是（）A．灯泡L2短路B．灯泡L2断路C．灯泡L2电阻太小D．灯泡L2电阻太大76．小军同学在探究串联电路特点时，当把开关S闭合后发现小灯泡L1亮，而L2不亮，经检查，电路连接正确，以下说法正确（）A．小灯泡L2的灯丝断了B．开关S短路了C．小灯泡L2的灯丝电阻太小D．通过L2的电流太少78．如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路80．在如图所示的电路中，闭合电键S，灯L不亮，电压表V无示数．若电路中各处均接触良好，除灯L和电阻R中的某一个外，其余元件均完好，则下列判断中正确的是（）A．一定是电阻R短路，电流表的示数变大B．可能是电阻R断路，电流表的示数变小C．一定是灯L断路，电流表的示数变小D．可能是灯L短路，电流表的示数变大82．在图所示，闭合开关 S，灯 L 不亮，电压表有示数．已知电路中各处均接触良好，请判断该电路中可能存在的故障（）A．灯L短路或者电阻R短路B．灯L短路或者电阻R断路C．灯L断路或者电阻R短路D．开关S断路或者灯L短路83．如图，开关S 闭合，灯L1，，L2都发光，过一段时间，一盏灯熄灭，V1示数变大，V2示数变小，则（）A．L1短路B．L2断路C．L2短路D．L1断路84．如图所示，已知电源电压U=6V，闭合开关后，电压表的示数接近6V，L1、L2均不发光，这个电路的故障是（）A．L1的灯丝断了B．L2灯丝断了C．L1被短路了D．L2被短路了85．如图所示电源的电压为6伏．当开关S闭合时，只有一只灯泡发光，且电压表示数为6伏．产生这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路88．在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L 或电阻R上，若将一个完好的电压表并联在电阻R两端，则（）A．电压表有示数，一定为电阻R断路B．电压表有示数，一定为灯L短路C．电压表无示数，一定为灯L断路D．电压表无示数，一定为电阻R短路89．在测小灯泡功率的实验中电路连接无误，可是闭合开关后，电流表示数为零，灯不亮，而电压表有示数，则电路的故障可能是（）A．小灯泡内部开路B．变阻器开路C．电流表内部开路D．小灯泡被短路93．如图所示，电源电压保持不变，当电键S闭合后，发现灯不发光．已知电路中只有一处故障，且只发生在L或R上，则（）A．用电压表并联在L两端，发现电压表无示数，故障一定是L短路B．用电压表并联在L两端，发现电压表有示数，故障一定是L断路C．用电压表并联在R两端，发现电压表无示数，故障一定是R短路D．用电压表并联在R两端，发现电压表有示数，故障一定是R断路94．如图所示，当闭合开关S，灯泡L1、L2都不亮．用一个电流表接触a、b两点时，两灯都不亮，电流表无示数；接触b、c两点时，两灯仍不亮，电流表无示数；接触c、d两点时，两灯灯亮，电流表有示数，则电路故障是（）A．灯L1断路B．灯L2短路C．灯L2断路D．开关S断路95．如图所示的电路中，A、B两灯原来正常发光，忽然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是（）A．R1断路B．R2断路C．R3断路，D．灯A断路96．在图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上，下列说法中正确的是（）A．若电流表A示数变大，一定是灯L短路，电压表V示数变小B．若电流表A示数变大，一定是灯L短路，电压表V示数变大C．若电流表A 示数变小，可能是电阻R断路，电压表V示数变小D．若电流表A示数变小，可能是灯L断路，电压表V示数变大102．如图所示，电源电压不变，闭合S，电路正常工作一段时间后，发现电压表示数明显变大．对此有下列几种猜想，①电阻R可能开路，②电阻R可能短路，③灯L可能开路，④灯L可能短路，⑤灯L亮度一定改变．其中可能的是．103．如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转．某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）．104．如图所示电路中，闭合开关后灯L1、L2均不亮，电源电压10V，用电压表测量a、b两点间电压为10V，测量b、c两点电压为0V，测量c、d两点间电压为0V，如果L1、L2、R 三个器件中只有一个发生故障，则发生了故障，原因是．（选填“断路”、“短路”）106．如图所示的电路中，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是．107．如图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是．113．小亮同学按如图所示的电路连接好，经检查没有错误．当他闭合开关后，发现电压表没有示数．经过进一步检查判断故障只可能出在灯L1或灯L2处，由此判断可能是灯L1处或灯L2处．117．如图，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯L2的灯丝断了，其他部分均正常，这时闭合S，若用电压表分别：测量B、C两点间的电压，其示数应为V；测量A、B两点间的电压，其示数应为V；测量A、C两点间的电压，其示数应为V．121．（2011•永州）如图所示的电路中，闭合开关S，发光灯L不亮，电压表V有示数．不考虑灯L和电阻R同时出现故障的情况：（1）该电路中存在的故障可能是或．（2）为进一步确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：若电流表有示数，说明故障是；若电流表无示数，说明故障是．122．如图所示的电路中，闭合开关S，灯不亮，电压表V有示数．已知电路中其余元件均完好，故障出在灯L与电阻R上．（1）请判断该电路中存在的两种可能故障是：灯L可能；电阻R可能．（选填“短路”或“断路”）（2）为进一步确定故障，小欣同学将一个电流表正确串联在图中的电路中，闭合开关S，观察电流表的示数情况．若电流表有示数，说明故障是；若电流表无示数，说明故障．127．小刚按照如图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表和电压表的示数均为零．他将L1、L2两只灯泡对调位置后，再次闭合开关，发现两只灯泡仍然不亮，电流表指针没动，但是电压表的指针有了明显的偏转．对该电路中出现的故障，比较准确的判断是（）A．电流表处断路B．灯泡L1灯丝断路C．灯泡L2灯丝断路D．ab两点间导线有断路．131．在如图所示的电路中，电源两端的电压保持不变，闭合开关S，两只灯泡均不发光，电流表的示数为零．若电路中仅有一处故障．（1）该电路中存在的故障一定是发生了；（选填“断路”或“短路”）（2）若故障只发生在两只灯泡上，小明同学找来了一只完好的电压表，将它并联在灯泡L1两端，闭合开关S，观察电压表．若电压表无示数，则说明故障发生在灯泡上．133．实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了．这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路．（1）根据（填“串联”或“并联”）电路的特点．可知猜想一是不正确的．（2）针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图乙所示，假如猜想二成立，则两次读数有何特点？．（3）实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小．说明猜想二也不正确．你认为L1熄灭、L2更亮的原因可能是．A．L1电阻变大B．L1电阻变小C．L2电阻变小D．L1功率变大．。
初中物理专题复习专练易错点分析之电路的故障判断学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A．L1断路B．L1短路C．L2断路D．L2短路2．如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（）A．R1短路B．R2短路C．R1断路D．R2断路3．如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路4．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．开关S 接触不良5．如图所示是小军同学家庭电路的一部分。
他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。
其原因可能是（）A．电风扇断路B．灯泡的灯丝断路C．电风扇的插头短路D．电风扇的电功率很小6．现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。
如图所示是小清家配电系统的简化电路图。
一天，小清在插座上插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1。
其他用电器仍正常工作，再次插上后又出现了之前的现象。
根据以上描述，下列说法正确的是（）A．插座出现了短路现象B．开关2或者开关3可能被短路C．开关4可能断路D．开关4允许通过的最大电流远大于开关1允许通过的最大电流7．如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。

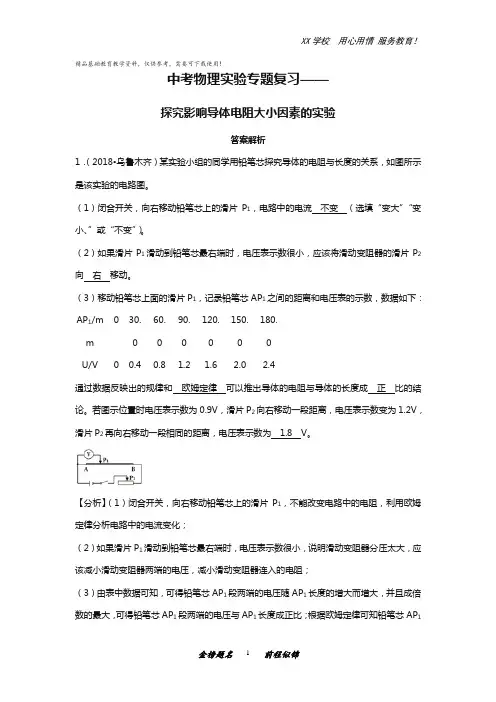

精品基础教育教学资料，仅供参考，需要可下载使用！中考物理实验专题复习——探究影响导体电阻大小因素的实验答案解析1．（2018•乌鲁木齐）某实验小组的同学用铅笔芯探究导体的电阻与长度的关系，如图所示是该实验的电路图。
（1）闭合开关，向右移动铅笔芯上的滑片P1，电路中的电流不变（选填“变大”“变小、”或“不变”）。
（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向右移动。
（3）移动铅笔芯上面的滑片P1，记录铅笔芯AP1之间的距离和电压表的示数，数据如下：AP1/m m 0 30.60.90.120.150.180.U/V 0 0.4 0.8 1.2 1.6 2.0 2.4通过数据反映出的规律和欧姆定律可以推出导体的电阻与导体的长度成正比的结论。
若图示位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动一段相同的距离，电压表示数为 1.8 V。
【分析】（1）闭合开关，向右移动铅笔芯上的滑片P1，不能改变电路中的电阻，利用欧姆定律分析电路中的电流变化；（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，说明滑动变阻器分压太大，应该减小滑动变阻器两端的电压，减小滑动变阻器连入的电阻；（3）由表中数据可知，可得铅笔芯AP1段两端的电压随AP1长度的增大而增大，并且成倍数的最大，可得铅笔芯AP1段两端的电压与AP1长度成正比；根据欧姆定律可知铅笔芯AP1段两端的电压与AP1间电阻成正比；最后得出导体的电阻与导体的长度的关系。
图示位置时电压表示数为0.9V，利用“通过铅笔芯的电流等于总电流”和欧姆定律得出等式；同理当滑片P2向右移动一段距离，设滑动变阻器连入电阻减小值为△R，利用欧姆定律列出等式；两等式相比得出R0+R1=4△R；当滑片P2再向右移动一段相同的距离，滑动变阻器连入电阻减小值为2△R，再利用欧姆定律列出等式，和第一个等式相比得出最后电压表的示数。

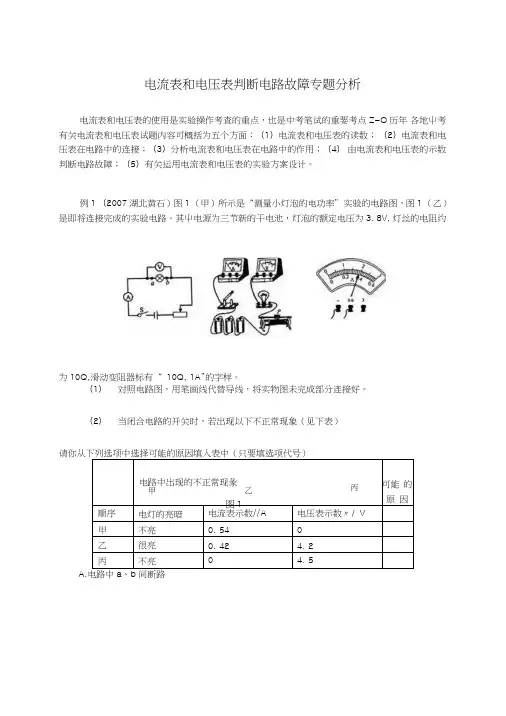

电流表和电压表判断电路故障专题分析电流表和电压表的使用是实验操作考查的重点，也是中考笔试的重要考点Z-O 历年 各地屮考有关电流表和电压表试题内容可概括为五个方面：（1）电流表和电压表的读数； （2）电流表和电压表在电路中的连接；（3）分析电流表和电压表在电路中的作用；（4） 由电流表和电压表的示数判断电路故障；（5）有关运用电流表和电压表的实验方案设计。
例1 （2007湖北黄石）图1 （甲）所示是“测量小灯泡的电功率”实验的电路图，图1 （乙）是即将连接完成的实验电路。
其屮电源为三节新的干电池，灯泡的额定电压为3. 8V, 灯丝的电阻约为10Q,滑动变阻器标有“ 10Q, 1A”的字样。
（1） 对照电路图，用笔画线代替导线，将实物图未完成部分连接好。
（2） 当闭合电路的开关时，若出现以下不正常现象（见下表）请你从下列选项中选择可能的原因填入表中（只要填选项代号）电路中出现的不正常现彖可能 的原 因顺序电灯的亮暗 电流表示数//A 电压表示数〃/ V 甲不亮 0. 54 0 乙很亮 0. 42 4. 2 丙 不亮 0 4. 5A.电路中a 、b 间断路甲 乙 图1丙B.电路中a、b间短路C.滑动变阻器连入电路中的电阻太小（3）为了测出小灯泡的额定功率，应调节滑动变阻器，使电压表示数为 __________ V,若此时电流表示数如图1 （丙）所示，则通过灯泡的电流为—A,该灯泡的额定功率是解析：问（1）考查电流表和电压表在电路中的连接，在连接时要把握三个要点：一是电流表要与被测电路串联，电压农与被测电路并联；二是电流表和电压表的“+、-”接线柱的连接要正确，使电流从“ + ”接线柱流进“-”接线柱流出；三是量程要选择恰当，在保证被测电流和电压不超过量程的前提下选择小量程。
本题屮灯泡正常发光时电压为3.8V,超过了电压表0〜3V量程，因此选择0〜15V量程.灯泡正常发光吋的电流为3. 8V4-10Q =0. 38A<0. 6A,因此选择0〜0. 6A 量程。
故障分析一、电路故障分析：(假设电路中只有一处故障)1、电压表无示数，电流表有示数。
原因：电压表所夹区域L1发生短路。
根据U=I*R，导线有电流通过，但导线理论上没有电阻，因此导线不分压2、电流表无示数，电压表有示数。
原因：电压表所夹区域即L1发生断路。
电压表与灯泡L2串联，电压表电阻大分压大，灯泡电阻小分压小，串联中电压表分担的电压就接近于电源电压。
3、电流表和电压表都没有示数。
原因：电压表所夹区域外发生断路，导致电路不通。
例1. 如下图，当开关S闭合时，发现电流表指针偏转，电压表指针不动接近为零。
该电路的故障可能是〔〕A. 灯L1处短路B. 灯L2处短路C. 灯L1处断路D. 灯L2处断路例2、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。
电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路例3、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表也没有有示数。
电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路4、开路故障区域判断方法：①导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数，_______发光。
②电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于__________。
但电路中的灯__ ______，电流表_______示数.例4、如下图，假设开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断〔〕A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路例5、如下图电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，那么故障可能是 ( )A. L1的灯丝断了 B．L2的灯丝断了C．R的电阻丝断了 D．开关接触不良稳固练习1、如图1所示的电路，合上开关，小灯泡正常发光假设将小灯泡和电流表的位置互换，那么合上开关后的现象是〔〕A．小灯泡不发光 B．小灯泡会烧坏C．小灯泡仍正常发光 D．电压表和电流表都没有示数2、如图2所示，闭合开关S后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是〔〕A、 L2短路B、 L2灯丝断了C、 L1短路D、L1灯丝断了3．如图3所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0，U bc=6V，那么该电路的故障可能是〔〕A．开关S接触不良 B．灯L1断路 C．灯L2短路 D．灯L2的灯丝断了4．在如图4所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间是后，发现其中一个电压表示数变大，那么〔〕A．灯L1可能变亮 B．灯L1亮度可能不变 C．灯L2可能断路D．灯L2可能短路图1 图2 图3 图45．如图5所示，开关S闭合后，电路正常工作，电压表有一定的示数。
电流表电压表在电路故障判断中的应用一、单选题1.（2017•威海）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A. 灯L断路B. 灯L短路 C. 电阻R断路 D. 电阻R短路2.（2017•南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A. 甲灯泡短路B. 乙灯泡短路 C. 甲灯泡断路 D. 乙灯泡断路3.（2017•营口）如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）A. L1断路B. L2断路 C. L1短路 D. L2短路4.（2017•四川）如图所示的电路中，电源电压为6V，当开关S、S1和后，只有一只灯泡发光，且电压表V 的示数为6V，产生这一现象的原因可能是（）A. 灯L1处短路B. 灯L1处断路 C. 灯L2处短路 D. 灯L2处断路5.（2017•广元）如图所示的电路，闭合开关S，灯泡L1， L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A. 灯泡L1的灯丝断了B. 灯泡L2的灯丝断了 C. 电源接线处松脱 D. 电流表损坏了6.（2013•南宁）如图所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数．则发生的故障是（）A. L短路B. L断路 C. R短路 D. R断路7.（2017•德阳）在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A. 灯泡L1开路B. 灯泡L2开路 C. 灯泡L2短路 D. 电流表短路8.（2017•内江）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮．他用电压表进行电路故障检测，把电压表并联接在某亮点之间，测试结果如表所示，则可以判定电路总故障的是（）测试点a、b a、f a、e a、d电压表有示数有示数有示数无示数A. 灯泡L1短路B. 灯泡L2短路 C. de段开路 D. be段开路9.（2017•连云港）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A. R1短路B. R1断路 C. R2短路 D. R2断路10.（2013•茂名）如图所示，当开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（）A. 开关S接触不良B. 灯L1断路 C. 灯L2断路 D. 灯L2短路11.（2016•衡阳）如图所示，闭合开关S，小灯泡发L发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压，关于故障的判断正确的是（）A. 灯L短路B. 灯L断路 C. 滑动变阻R短路 D. 滑动变阻R断路12.（2016•烟台）某同学按照图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是（）A. 灯泡被短路B. 灯泡的灯丝断了C. 灯泡与灯座接触不良 D.灯泡的实际功率比额定功率小得多13.如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A. 电源正极与a之间断路 B. a、L1、b之间断路C. b、L2、c之间断路D. c与电源负极之间断路14.如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A. 灯L1断路B. 灯L2断路 C. 灯L1被短接 D. 灯L2被短接15.小明利用如图所示的电路测R x的电阻．连接好电路闭合开关后，无论怎样调节滑动变阻器滑片，电流表指针几乎无偏转、电压表示数接近电源电压，出现这种情况的原因是（）A. R x短路B. R x断路 C. 电流表断路 D. 滑动变阻器断路16.（2015•福州）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A. 灯L1开路B. 灯L2开路 C. 灯L1短路 D. 灯L2短路二、填空题17.（2017•上海）在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障．________18.（2017•吉林）如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是________联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是________．19.（2017•昆明）在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V1W“）都不亮，用电压表测得U ac=U bd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是________（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为________．20.（2017•吉林）如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯________（选填“短路”或“断路”），电源两端电压为________V．21.（2017•济宁）两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用________（选填“导线”或“电压表”）检测更好些，理由是________．22.（2016•厦门）如图所示，两只电表及导线完好，闭合开关，两只电表示数为零．现用一个完好的电阻替换R2，在闭合开关：①若只有电压表示数不为零，则原来的故障是________；②若只有电流表示数不为零，则原来的故障是________．23.（2016•上海）在如图所示的电路中，电源电压保持不变，闭合电键S，发现只两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅一个出现了故障①电路中的故障可能是________；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是________．24.（2016•黔南州）在甲图中，R1=3R2，要使R1与R2组成并联电路，应闭合开关________，断开开关________，此时R1与R2中通过的电流比I1：I2=________。
在乙图中，闭合开关S，并将滑片向右移动，电压表示数将________（选填“变大”、“变小”或“不变”），如在移动滑片时，的示数突然增大到接近电源电压值，而的指针几乎不偏转，出现这一现象的原因可能是________。
