(整理)介绍几种螺旋板式换热器

螺旋板式换热器10平全碳钢设备工艺原理概述螺旋板式换热器是一种高效节能、紧凑型的换热设备。

它采用螺旋形的金属板片，将流体沿着螺旋流道依次流过，实现了流体之间的传热和传质。

螺旋板式换热器广泛应用于化工、冶金、石油、医药、食品等行业的加热、冷却、蒸发、蒸馏等过程中。

本文主要介绍10平全碳钢螺旋板式换热器的设备工艺原理。

设备结构和工艺原理设备结构10平全碳钢螺旋板式换热器主要由壳体、螺旋板、法兰盖等部件组成。

壳体采用全碳钢制造，壳体内设置有螺旋板片，壳体两端都设置了法兰盖。

螺旋板的结构可以分为两种类型：单面贴壁式和双面贴壁式。

单面贴壁式适合流程的热差不大且其它条件相同的情况下流程更适合由一个较大的流通面来传热或传质。

双面贴壁式适合热差较大的情况下，流体通过内外两个流通面之间的螺旋通道来循环流通，以达到传热或传质的目的。

工艺原理10平全碳钢螺旋板式换热器的工艺原理主要是利用螺旋板片的搅拌作用和通过螺旋通道的紊流强化换热过程。

当流体从进口进入壳体内，流经螺旋通道时，螺旋板片的搅拌作用会使流体发生环流，使得流体在螺旋通道中的停留时间更长，从而增加了传热面积和传热效率。

同时，由于螺旋通道本身就具有强烈的紊流特性，也能更好地促进传热和传质过程。

当流体从壳体中经过螺旋板片通道后，流经另一端排出。

为了提高换热器的传热效率，换热器可以采用壳体和管束两个流体之间的对流效应，以及壳体内部流体整体搅拌和流体与螺旋板的紊流作用来加强流体传热。

设备优点和应用范围设备优点10平全碳钢螺旋板式换热器具有以下优点：1.紧凑的结构，占用空间小，可靠性高，操作简便，维护方便；2.采用全碳钢制造，有优异的耐腐蚀性能，可进行高温高压操作；3.传热系数高，传热性能稳定，在小体积内实现了高效、节能的换热过程；4.适应性强，可适用于各种不同流量、流体性质的换热过程；5.与传统的热交换器相比，可以减少运行成本。

应用范围10平全碳钢螺旋板式换热器适用于以下领域：1.化工行业：用于加热、冷却、浓缩、蒸发等工艺过程中的热传递；2.食品行业：用于果汁、饮料、啤酒、酱油等液体加热、冷却的过程；3.制药行业：用于合成、精馏、控制、蒸发、浓缩等过程中的热传递；4.印染行业：用于染色、洗涤、脱色等工艺过程中的热传递；5.石油行业：用于油品加热、冷却和处理等过程中的热传递；6.制冷行业：用于空调系统中的热传递。

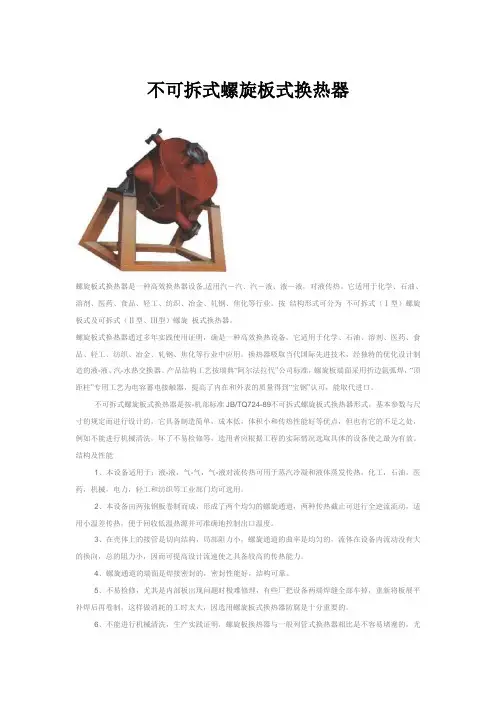

不可拆式螺旋板式换热器螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

按结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

螺旋板式换热器通过多年实践使用证明，确是一种高效换热设备，它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业中应用。

换热器吸取当代国际先进技术，经独特的优化设计制造的液-液、汽-水热交换器。

产品结构工艺按瑞典“阿尔法拉代”公司标准，螺旋板端面采用折边氩弧焊，“顶距柱”专用工艺为电容蓄电接触器，提高了内在和外表的质量得到“宝钢”认可，能取代进口。

不可拆式螺旋板式换热器是按-机部标准JB/TQ724-89不可拆式螺旋板式换热器形式，基本参数与尺寸的规定而进行设计的，它具备制造简单，成本低，体积小和传热性能好等优点，但也有它的不足之处，例如不能进行机械清洗，坏了不易检修等，选用者应根据工程的实际情况选取具体的设备使之最为有效。

结构及性能1、本设备适用于：液-液，气-气，气-液对流传热可用于蒸汽冷凝和液体蒸发传热，化工，石油，医药，机械，电力，轻工和纺织等工业部门均可选用。

2、本设备由两张钢板卷制而成，形成了两个均匀的螺旋通道，两种传热截止可进行全逆流流动，适用小温差传热，便于回收低温热源并可准确地控制出口温度。

3、在壳体上的接管是切向结构，局部阻力小，螺旋通道的曲率是均匀的，流体在设备内流动没有大的换向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

4、螺旋通道的端面是焊接密封的，密封性能好，结构可靠。

5、不易检修，尤其是内部板出现问题时极难修理，有些厂把设备两端焊缝全部车掉，重新将板展平补焊后再卷制，这样做消耗的工时太大，因选用螺旋板式换热器防腐是十分重要的。

6、不能进行机械清洗，生产实践证明，螺旋板换热器与一般列管式换热器相比是不容易堵塞的，尤其是泥沙、小贝壳等悬浮颗粒杂质不易在螺旋通道内沉积，分析其原因；一是因为它是单通道杂质在通道内的沉积一形成周转的流还就会提高至把它冲掉，二事故因为螺旋通道内没有死角，杂质容易被冲出。

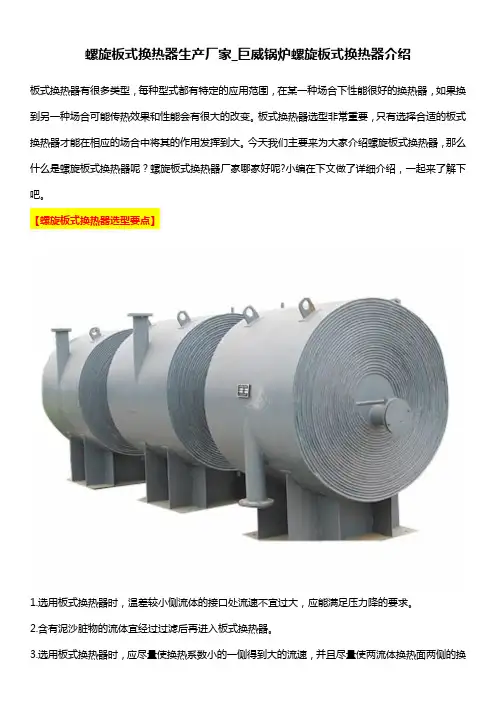

螺旋板式换热器生产厂家_巨威锅炉螺旋板式换热器介绍板式换热器有很多类型，每种型式都有特定的应用范围，在某一种场合下性能很好的换热器，如果换到另一种场合可能传热效果和性能会有很大的改变。

板式换热器选型非常重要，只有选择合适的板式换热器才能在相应的场合中将其的作用发挥到大。

今天我们主要来为大家介绍螺旋板式换热器，那么什么是螺旋板式换热器呢？螺旋板式换热器厂家哪家好呢?小编在下文做了详细介绍，一起来了解下吧。

【螺旋板式换热器选型要点】1.选用板式换热器时，温差较小侧流体的接口处流速不宜过大，应能满足压力降的要求。

2.含有泥沙脏物的流体宜经过过滤后再进入板式换热器。

3.选用板式换热器时，应尽量使换热系数小的一侧得到大的流速，并且尽量使两流体换热面两侧的换热系数相等或相近，提高传热系数。

经换热器加热的流体温度应比换热器出口压力下的饱和温度低10℃，且应低于二次水所用水泵的工作温度。

4.对于流量大允许压力降小的情况应选用阻力小的板型，反之，选用阻力大的板型。

5.选用板片时不宜选用单板面积太小的板片，以免板片数量过多，板间流速偏小，降低传热系数。

6.板式换热器的换热介质不宜为蒸汽。

【螺旋板式换热器有哪些标准】板式换热器传热效率的枢纽是进步传热系数和对数均匀温差。

板片加厚，能进步换热器的承压能力。

该方式应采用逆流布置，使冷介质出换热器的温度较高，保证换热器出口合流后的冷介质温度能达到设计要求。

采用非对称型板式换热器时冷热介质流量比较大时，采用热混合板比采用对称型单流程的换热器可减少板片面积。

硬板和软板进行组合，可组成高(HH)、中(HL)、低(LL)3种特性的流道，知足不同工况的需求。

板片材质可选择奥氏体不锈钢、钛合金、铜合金等。

板片厚度对传热系数影响很大，厚度减小0.1mm，对称型板式换热器的总传热系数约增加600W/(m·K)，非对称型约增加500W/(m·K)。

因为可拆式板式换热器便于拆卸清洗，增减换热器面积灵活，在供热工程中使用较多。

螺旋板式换热器螺旋板式换热器：主要由两张平行的薄钢板卷制而成，构成一对相互隔开的螺旋形流道。

冷热两流体以螺旋板为传热面相间流动，两板之间焊有定距柱以维持流道间距，同时也可以增加螺旋板的刚度。

在换热器中心设有中心隔板，使得两个螺旋通道隔开。

在顶部和底部分别焊有盖板或封头和两流体的出、入接管。

一般有一对进出口是设在圆周边上(接管可以为切向或径向)，而另外一对则设在圆鼓的轴心上。

螺旋板式换热器是一种高效换热设备，适用汽-汽、汽-液、液-液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

由于用途不同，螺旋板换热器的流道布置和封盖形式有以下几种结构型式。

不可拆式（I型）螺旋板式及可拆式（II型、III型）螺旋板式换热器。

“I”型结构：两个螺旋流道的两侧完全焊接密封，所以又称为不可拆结构，因而具有较高的密封性。

两流体在流道长均作螺旋流动。

冷流体从外流向中心，热流体从中心流向外，完全是逆流。

由于流体是在单流道中流动，流动分布情况良好，这种形式主要用于液体与液体。

“II”型结构：在这种型式中，一种流体在螺旋流道中进行螺旋流动，另一种则在另一螺旋流道中进行轴向流动。

所以轴向流道的两侧是敞开的，螺旋流道两侧则焊接密封。

这种型式适用于两种介质流率差别很大的情况，通常用作冷凝器、气体冷却器等。

“III”型结构：在这种型式中，一种流体进行螺旋流动，另一种则进行轴向流动和螺旋流动的组合。

适用于蒸汽的冷凝冷却，蒸汽先进入轴流部分，当冷凝后体积减小时，才转入螺旋流道以进一步冷却。

其特点是有一端管板不与外壳相连，可以沿轴向自由伸缩。

这种结构不但完全消除了热应力，而且由于固定端的管板用法兰与壳体连接，整个管束可以从壳体中抽出，便于清洗和检修。

螺旋板换热器的直径一般在1.6m以内，板宽200～1200mm，板厚2～4mm。

两板间的距离由预先焊在板上的定距撑控制，相邻板间的距离为5～25mm。

常用材料为碳钢和不锈钢。

板式换热器型号1. 引言板式换热器是一种常用于工业生产过程中的设备，主要用于加热、冷却和回收废热。

不同的板式换热器型号适用于不同的工业过程，能够满足不同的热交换需求。

本文将介绍几种常见的板式换热器型号及其特性。

2. 型号一：平板式换热器平板式换热器是最常见的板式换热器之一，也是最简单的一种类型。

其结构由一对平行的金属板组成，中间通过密封垫片将两个板分隔开来。

流体通过板之间的通道进行热交换。

平板式换热器的优点是结构简单、易于维护，适用于低到中温度下的热交换。

平板式换热器的型号通常以板的尺寸和材料来命名，例如PHE-1000/304，表示采用了1000mm×1000mm的不锈钢板材制造。

3. 型号二：波纹板式换热器波纹板式换热器是一种增强换热效果的设计，其板上有波纹或凹凸的设计，增大了换热面积和湍流效应，提高了热交换效率。

波纹板式换热器适用于液体和气体之间的热交换，在工业生产中广泛应用。

波纹板式换热器的型号通常以板的波纹形状、材料和尺寸来命名，例如CBHX-1200/316，表示采用了1200mm×1200mm的316不锈钢波纹板制造。

4. 型号三：螺旋板式换热器螺旋板式换热器是一种结构复杂的板式换热器，其板之间形成了一条或多条螺旋形的通道。

螺旋板式换热器可以实现较高的换热效率和压力降，适用于高温高压环境下的热交换。

螺旋板式换热器的型号通常以板的螺旋形状、材料和尺寸来命名，例如SHX-1500/2205，表示采用了1500mm×1500mm的2205双相不锈钢螺旋板制造。

5. 型号四：气体液体板式换热器气体液体板式换热器是一种专门用于气体和液体之间的热交换的设备。

其结构与普通的板式换热器相似，但在板的通道中加入了泡沫或网状材料，增加了液体气泡和气体分散的效果，从而提高了热交换效率。

气体液体板式换热器的型号通常以板的材料、尺寸和最大工作压力来命名，例如G-LHX-800/CS/40，表示采用了800mm×800mm的碳钢板材制造，最大工作压力为40 bar。

螺旋板式换热器螺旋板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。

工作流体在两块板片间形成的窄小而曲折的通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。

本设备由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。

在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

基本结构：(1)波纹形状的换热板片(2)夹板(3)夹紧螺栓(4)盖板(5)冷流体进口(6)热流体出口结构图1所示：设计方法：（1）板型选择1、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。

2、II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。

3、III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。

（2）基本参数1.螺旋板式换热器的公称压力PN规定为0.6，1，1.6、2.5Mpa（即原6、10、16、25kg/cm）（系指单通道的最大工作压力）试验压力为工作压力的1.25倍。

2.螺旋板式换热器与介质接触部分的材质，碳素钢为Q235A、Q235B、不锈钢酸港为SUS321、SUS304、3161。

其它材质可根据用户要求选定。

3.允许工作温度：碳素钢的t=0-+350℃。

不锈钢酸钢的t=-40-500℃。

升温降压范围按压力容器的有关规定，选用本设备时，应通过恰当的工艺计算，使设备通道内的流体达到湍流状态。

（一般液体流速1m/Sec气体流速10m/Sec）.设备可卧放或立放，但用于蒸气冷凝时只能立放；用于烧碱行业必须进行整体热处理，以消除应力。

螺旋板式换热器的换热原理、构造原理、特点螺旋板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。

工作流体在两块板片间形成的窄小而曲折的通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。

螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

按结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

螺旋板换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。

两种介质的平均温差可以小至1℃，热回收效率可达99%以上。

在相同压力损失情况下，螺旋板式换热器的传热是列管式换热器的3～5倍，占地面积为其的1/3，金属耗量只有其的2/3。

因螺旋板式换热器是一种高效、节能、节约材料、节约投资的先进热交换设备。

所以目前已广泛用于化工、石化、食品饮料、机械、集中供热、冶金、动力、船舶、造纸、纺织、医药、核工业和海水淡化及热电联产等工业领域，可满足各类冷却、加热、冷凝、浓缩、消毒和余热的回收等工艺的要求。

板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。

板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。

压紧板上有本设备与外部连接的接管。

板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。

人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。

并采用特殊结构，保证两种流体介质不会串漏。

小结：总体来讲，板式换热器的换热系数要比螺旋板的高，但是螺旋板换热器造价低廉，更加适合工艺要求不严的水水换热！另外板式换热器分为可拆卸和全封闭型，前者可以通过拆卸进行清洗和维修，但是每次拆卸肯定要更换胶条，需要进行二次投资！而后者则应用于介质叫洁净的工况，无法拆卸。

产品技术参数：
螺旋板式换热器产品简介
螺旋板式换热器是一种高效换热设备，适用汽—汽、汽—液、液—液，对流传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

按结构形式可分为不可拆式(I型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋板式换热器。

结构及性能
1、本设备由两张钢板卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。

2、在壳体上的接管采用叨向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。

4、Ⅱ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。

5、Ⅲ型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。

6、螺旋板式换热器按公称压力可分为PN0.6、1.0、1.6、2.5MPa(系指单通道能承受的最大工作压力)。

按材质可分为碳素钢和不锈钢。

用户可根据实际工艺情况选用。

7、单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合，设备和通道间距相同。

混合组合：一个通道并联，一个通道串联。

部分规格换热器列举如下:
不锈耐酸钢制PN0.6、1.6MPa不可拆式（I型）螺旋板换热器
碳素钢制PN0.6、1.6MPa不可拆式（Ｉ型）螺旋板换热器。

十三种类型换热器结构原理及特点（图文并茂）一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。

板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。

压紧板上有本设备与外部连接的接管。

板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。

人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。

并采用特殊结构，保证两种流体介质不会串漏。

板式换热器结构图二、螺旋板式换热器的构造原理、特点：螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

螺旋板式换热器结构图三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。

列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器是进行热交换操作的通用工艺设备。

广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。

特别是在石油炼制和化学加工装置中，占有极其重要的地位。

换热器的型式。

管壳式换热器结构图五、容积式换热器的构造原理、特点：钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。

它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。

钢壳内衬铜的厚度一般为1.0mm。

钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。

此阀除非定期检修是绝对不能取消的。

部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。

螺旋板换热器螺旋板换热器是以螺旋通道实现传热的一种有较高传热效率的传热设备，在化工生产中应用十分广泛。

其工作原理是：当两种温度不同的流体，从管壁两侧流入换热器的通道时，两流体隔着管壁逆流接触。

热量就由热流体传给管壁，然后再由管壁传给冷流体，以实现于结构上的特点，使流体能在较低的速度下就达到湍流状态，从而强化了传热。

该设备采用板材制作，故在大规模组织生产时，可降低成本。

材料：碳钢或不锈钢型式：卧式立式规格：F=40m²--F=300m²板式换热器结构原理：板式换热器是由传热板片、密封胶垫、夹紧板和夹紧螺栓等主要零部件组成，是用薄金属制成具有一定形状波纹的换热板片，然后叠装而成的一种换热器，工作流体在两块板片间所形成的窄而曲折的通道中流过，冷热流体依次通过各自流道，中间隔一层板片，通过此板片进行换热：传热板片四个角开有流道孔，镶贴有密封胶垫的传热板片安装在固定夹紧板和活动夹紧板之间的框架上，用夹紧螺栓夹紧。

传热板片波纹为人字形，相邻板片具有反向的人字形沟槽，沟槽的交叉点相互支撑形成接触点，介质流动时形成湍流，从而获得很高的传热效率。

应用领域：板式换热器已广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、造纸、轻纺、船舶、供热等部门，可用于加热、冷却、蒸发、冷凝、杀菌消毒、余热回收等各种情况。

设计特点：1、高效节能：其换热系数在3000～4500kcal/m2·°C·h，比管壳式换热器的热效率高3~5倍。

2、结构紧凑：板式换热器板片紧密排列，与其他换热器类型相比，板式换热器的占地面积和占用空间较少，面积相同换热量的板式换热器仅为管壳式换热器的1/5。

3、容易清洗拆装方便：板式换热器靠夹紧螺栓将夹固板板片夹紧，因此拆装方便，随时可以打开清洗，同时由于板面光洁，湍流程度高，不易结垢。

4、使用寿命长：板式换热器采用不锈钢或钛合金板片压制，可耐各种腐蚀介质，胶垫可随意更换，并可方便在、拆装检修。

板式换热器型号简介板式换热器是一种常见的换热设备，广泛用于工业生产和日常生活中的热交换过程中。

它由一组平行排列的金属板组成，通过板与板之间的热传导来实现换热效果。

不同的板式换热器型号在结构、换热效率和应用领域上存在差异。

常见板式换热器型号1. 平板式换热器平板式换热器是最常见的一种板式换热器型号。

它由平行排列的板和夹板组成。

流体通过板与板之间的管道流动，通过板与板之间的热传导完成换热过程。

平板式换热器结构简单、换热效率高，广泛应用于空调系统、锅炉系统和工业生产中的热交换过程。

2. 螺旋板式换热器螺旋板式换热器是一种紧凑型的换热器，它将多个板卷绕成螺旋状，形成一个长管道。

流体通过螺旋管道流动，实现换热效果。

螺旋板式换热器具有体积小、换热效率高的特点，常用于高温、高压环境下的换热过程。

3. 波纹板式换热器波纹板式换热器采用波纹板作为换热介质，通过波纹板的波动来增加板与板之间的传热面积。

波纹板式换热器具有紧凑型、换热效率高、阻力小等优点，常用于化工、冶金和电力行业的热交换过程。

选择适合的板式换热器型号在选择合适的板式换热器型号时，需要考虑以下几个因素：1. 热负荷和换热效果要求根据需要传热的流体的温度、流量和换热功率，选择合适的板式换热器型号。

不同的型号有不同的换热效果，需根据实际情况来确定。

2. 空间限制和体积要求根据使用场所的空间限制和体积要求，选择适合的紧凑型板式换热器，以保证换热效果的同时，减少占用空间。

3. 材料选型根据使用环境的需求，选择合适的材料，如不锈钢、碳钢、铜等。

不同的材料具有不同的耐腐蚀性和耐压性能，需根据实际使用条件来选择。

4. 清洁和维护要求对于易堵塞或易结垢的流体，选择易清洁的板式换热器型号，以便方便清洗和维护。

使用板式换热器的优点板式换热器具有以下几点优点：•换热效率高：由于板与板之间的接触面积大，换热效果好。

•结构紧凑：相比其他换热器设备，板式换热器体积小，占用空间少。

螺旋板式换热器标准
螺旋板式换热器是一种高效、紧凑的换热设备，广泛应用于各种工业领域。

其标准设计和制造工艺使其具有较高的传热效率和较低的流体阻力，同时能够适应各种恶劣的工作环境。

螺旋板式换热器的核心部件是由两张平行的金属板卷制而成的螺旋板，相邻的两个螺旋板之间形成了一个曲折的通道，流体通过这个通道时得到了充分的换热。

此外，螺旋板的边缘也卷成了一个半圆形，可以将封头和筒体连接起来，增强了设备的密封性和稳定性。

螺旋板式换热器的优点包括：传热效率高、体积小、重量轻、容易清洗和维修、能够适应高温高压等恶劣工作环境。

同时，由于其特殊的结构，螺旋板式换热器还能够有效地防止介质泄漏和堵塞。

在设计和制造螺旋板式换热器时，需要遵循一定的标准。

首先，设备的材料选择要符合相关标准，如不锈钢、碳钢等。

其次，设备的结构尺寸和参数要符合设计规范，以确保设备的性能和安全性。

此外，设备的制造工艺和质量也要符合相关标准，如焊接工艺、无损检测等。

总之，螺旋板式换热器是一种高效、紧凑的换热设备，其设计和制造需要遵循一定的标准。

了解这些标准可以帮助我们更好地了解和使用这种设备，提高其传热效率和安全性。

板式换热器分类汇总
一、按板式换热器分类
1)板翅式换热器
由封闭在带有冷、热流体进出口的集流箱中的换热板束构成。

板束由平板和波纹翅片交互叠合，钎焊固定而成。

冷、热流体流经平板两侧换热，翅片增加了传热面积，又促进了流体的湍动，并对设备有增强作用。

2)螺旋板换热器
由两张保持一定间距的平行金属板卷制而成，冷、热流体分别在金属板两侧的螺旋形通道内流动。

这种换热器的传热系数高(约比管壳式换热器高1～4倍)，平均温度差大(因冷、热流体可作完全的逆流流动)，流动阻力小，不易结垢;但维修困难。

使用压力不超过2MPa。

3)平板式换热器
由一定形状的波纹薄板和密封垫片交互叠合，并用框架夹紧组装而成。

冷、热流体分别在波纹板两侧的流道中流过，经板片进行换热。

波纹板通常由厚度为0.5～3mm的不锈钢、铝、钛、钼等薄板冲制而成。

平板式换热器的优点是传热系数高(约比管壳式换热器高2～4倍)，容易拆洗，并可增减板片数以调整传热面积。

操作压力通常不超过2MPa，操作温度不超过250℃。

二、按焊接形式分类
1)板壳式换热器、
2)半焊接板式换热器、
3)钎焊板式换热器。

4)全焊接板式换热器、
三、按根据结构来区分
1)螺旋板式换热器
2)可拆卸板式换热器(又叫带密封垫片的板式换热器)
3)板卷式换热器(又叫蜂窝式换热器)
4)焊接板式换热器。

无论是制冷、暖通空调、化学工业、冶金工业、机械工业，还是船舶、医药、食品等相关行业，随处可见板式换热器的身影。

凭借自身的优势，越来越的企业或设计院都开始优先选择它们。

那么不同的系统所需要的换热器类型是不一样的，我们又该如何区分呢？板式换热器板式换热器的分类方法有很多种，但是一般通用的就是利用其构造来分，也就是根据板式换热器的外形来分。
