螺旋板式换热器的基本构造

螺旋板式换热器结构设计螺旋板式换热器是一种高效的热交换设备，广泛应用于化工、石油、制药、食品等领域。

其具有换热效率高、能耗低、结构紧凑、占地面积小等优势。

本文将从螺旋板式换热器的结构设计方面进行探讨。

一、基本结构螺旋板式换热器主要由两个纵向平行的金属板组成，它们呈轴线对称排列并向相反方向旋转。

在两个金属板之间，通过搭接或焊接形成交错的通道，形成流体的热交换通道。

1.板式尺寸：板式尺寸的设计应综合考虑流体的流量、压力损失、热传导和换热面积等因素。

对于对称的螺旋板式换热器，一般采用相同的板式，但对小流量、大面积换热器，可采用不同的板式。

2.板式形状：板式的形状直接影响流体的流动状态和热传导效率，在设计中应选用合适的板式形状。

一般采用折弯或贴合成型的方法将金属板加工成波形或直线形态，以减少流体流动的阻力，提高换热效率。

3.板式厚度和材料：板式的厚度和材料确定了板式的刚度和耐腐蚀性。

板式厚度应保证足够的强度和稳定性，一般选择0.4-1.2mm的厚度。

板式材料要选用高强度、优良的耐腐蚀性金属材料，例如不锈钢、钛等。

三、堆叠式结构设计在堆叠式螺旋板式换热器中，多个板式交错组合形成流体的换热通道，其结构设计包括以下几个方面：1.通道宽度：通道宽度的设计应综合考虑换热效率、压力损失和流体的流量大小。

通道宽度越小，换热效率越高，但压力损失也越大。

一般通道宽度为10-15mm。

2.板式堆叠方式：板式堆叠方式有单侧进出口和双侧进出口两种。

单侧进出口适用于流量较大、压力损失小的情况；双侧进出口适用于流量较小、压力损失大的情况。

3.渗漏损失：渗漏损失是指流体在换热通道之间泄漏导致的能量损失。

设计时应注意减小通道之间的渗漏损失，采取相应的措施，如板式之间采用密封条，增加密封面积等。

容积设计是指为螺旋板式换热器设计合理的壳体容积和板式堆叠数目。

在容积设计中，应考虑以下几个方面：1.壳体容积：为保证换热器的性能和运行效率，在设计时应尽量减少壳体的容积，以减少流体的停留时间和热损失。

螺旋板式换热器螺旋板式换热器：主要由两张平行的薄钢板卷制而成，构成一对相互隔开的螺旋形流道。

冷热两流体以螺旋板为传热面相间流动，两板之间焊有定距柱以维持流道间距，同时也可以增加螺旋板的刚度。

在换热器中心设有中心隔板，使得两个螺旋通道隔开。

在顶部和底部分别焊有盖板或封头和两流体的出、入接管。

一般有一对进出口是设在圆周边上(接管可以为切向或径向)，而另外一对则设在圆鼓的轴心上。

螺旋板式换热器是一种高效换热设备，适用汽-汽、汽-液、液-液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

由于用途不同，螺旋板换热器的流道布置和封盖形式有以下几种结构型式。

不可拆式（I型）螺旋板式及可拆式（II型、III型）螺旋板式换热器。

“I”型结构：两个螺旋流道的两侧完全焊接密封，所以又称为不可拆结构，因而具有较高的密封性。

两流体在流道长均作螺旋流动。

冷流体从外流向中心，热流体从中心流向外，完全是逆流。

由于流体是在单流道中流动，流动分布情况良好，这种形式主要用于液体与液体。

“II”型结构：在这种型式中，一种流体在螺旋流道中进行螺旋流动，另一种则在另一螺旋流道中进行轴向流动。

所以轴向流道的两侧是敞开的，螺旋流道两侧则焊接密封。

这种型式适用于两种介质流率差别很大的情况，通常用作冷凝器、气体冷却器等。

“III”型结构：在这种型式中，一种流体进行螺旋流动，另一种则进行轴向流动和螺旋流动的组合。

适用于蒸汽的冷凝冷却，蒸汽先进入轴流部分，当冷凝后体积减小时，才转入螺旋流道以进一步冷却。

其特点是有一端管板不与外壳相连，可以沿轴向自由伸缩。

这种结构不但完全消除了热应力，而且由于固定端的管板用法兰与壳体连接，整个管束可以从壳体中抽出，便于清洗和检修。

螺旋板换热器的直径一般在1.6m以内，板宽200～1200mm，板厚2～4mm。

两板间的距离由预先焊在板上的定距撑控制，相邻板间的距离为5～25mm。

常用材料为碳钢和不锈钢。

螺旋板换热器的结构及作用
螺旋板换热器是由一组相紧邻的螺旋板组成的一种换热器，它的结构
由内、外壳、螺旋板和锥形中心组成。

其中最重要的是螺旋板，内、外壳
只是它的外部结构，螺旋板的密度和螺距决定了换热效率、流动特性、结
构限制，以及安装在外壳上的锥形中心，消除螺旋板在入口和出口处的速
率变化。

螺旋板换热器用于汽液两相流中的热传递，还可以用于特殊流体的热
传递。

它采用独特的结构设计，从而可以在有限的空间和体积内获得最大
的热传递效率。

它可以更有效地提供更大空间，使得热传递过程更为紧凑。

因此，螺旋板换热器的作用是在液体或汽气流体传递过程中，能够有
效地传递热能，改善换热效率，防止易燃、易爆等物质积聚，减少换热器
大小，优化换热器体积，从而有效降低系统能耗。

螺旋板式换热器螺旋板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。

工作流体在两块板片间形成的窄小而曲折的通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。

本设备由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。

在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

基本结构：(1)波纹形状的换热板片(2)夹板(3)夹紧螺栓(4)盖板(5)冷流体进口(6)热流体出口结构图1所示：设计方法：（1）板型选择1、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。

2、II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。

3、III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。

（2）基本参数1.螺旋板式换热器的公称压力PN规定为0.6，1，1.6、2.5Mpa（即原6、10、16、25kg/cm）（系指单通道的最大工作压力）试验压力为工作压力的1.25倍。

2.螺旋板式换热器与介质接触部分的材质，碳素钢为Q235A、Q235B、不锈钢酸港为SUS321、SUS304、3161。

其它材质可根据用户要求选定。

3.允许工作温度：碳素钢的t=0-+350℃。

不锈钢酸钢的t=-40-500℃。

升温降压范围按压力容器的有关规定，选用本设备时，应通过恰当的工艺计算，使设备通道内的流体达到湍流状态。

（一般液体流速1m/Sec气体流速10m/Sec）.设备可卧放或立放，但用于蒸气冷凝时只能立放；用于烧碱行业必须进行整体热处理，以消除应力。

螺旋板式换热器的换热原理、构造原理、特点螺旋板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。

工作流体在两块板片间形成的窄小而曲折的通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。

螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

按结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

螺旋板换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。

两种介质的平均温差可以小至1℃，热回收效率可达99%以上。

在相同压力损失情况下，螺旋板式换热器的传热是列管式换热器的3～5倍，占地面积为其的1/3，金属耗量只有其的2/3。

因螺旋板式换热器是一种高效、节能、节约材料、节约投资的先进热交换设备。

所以目前已广泛用于化工、石化、食品饮料、机械、集中供热、冶金、动力、船舶、造纸、纺织、医药、核工业和海水淡化及热电联产等工业领域，可满足各类冷却、加热、冷凝、浓缩、消毒和余热的回收等工艺的要求。

板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。

板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。

压紧板上有本设备与外部连接的接管。

板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。

人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。

并采用特殊结构，保证两种流体介质不会串漏。

小结：总体来讲，板式换热器的换热系数要比螺旋板的高，但是螺旋板换热器造价低廉，更加适合工艺要求不严的水水换热！另外板式换热器分为可拆卸和全封闭型，前者可以通过拆卸进行清洗和维修，但是每次拆卸肯定要更换胶条，需要进行二次投资！而后者则应用于介质叫洁净的工况，无法拆卸。

十三种类型换热器结构原理及特点（图文并茂）展开全文一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。

板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。

压紧板上有本设备与外部连接的接管。

板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。

人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。

并采用特殊结构，保证两种流体介质不会串漏。

板式换热器结构图二、螺旋板式换热器的构造原理、特点：螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

螺旋板式换热器结构图三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。

列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器是进行热交换操作的通用工艺设备。

广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。

特别是在石油炼制和化学加工装置中，占有极其重要的地位。

换热器的型式。

管壳式换热器结构图五、容积式换热器的构造原理、特点：钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。

它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。

钢壳内衬铜的厚度一般为1.0mm。

钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。

此阀除非定期检修是绝对不能取消的。

部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。

螺旋板换热器的结构及作用
1.结构
2.工作原理
当热媒流体流过螺旋板换热器时，热媒流体与螺旋板之间会形成一系
列的螺旋流动通道。

热媒流体在螺旋流动通道中的速度会不断变化，从而
形成了高速和低速的流动区域。

在高速流动区域，热媒流体受到离心力的
作用，流体被推到靠近边界的位置，从而增加了与螺旋板之间的接触面积，提高了传热效率。

而在低速流动区域，热媒流体流动速度较慢，但由于接
触面积大，传热效率依然较高。

1.热传递
螺旋板换热器通过大面积的螺旋板与热媒流体之间的接触，在相同体
积下实现更高的传热效率。

这是因为螺旋板换热器的运动使得流体在不同
速度下工作，从而提高了流体在换热器中的停留时间和接触面积，加快了
热媒流体与螺旋板之间的热量传递。

2.流体混合
3.减小换热器体积
4.容易清洗和维护
总之，螺旋板换热器以其高效的传热性能、较小的体积和方便的维护
及清洗方式，广泛应用于许多工业领域，如化工、食品、制药等，为工业
生产提供了可靠的换热解决方案。

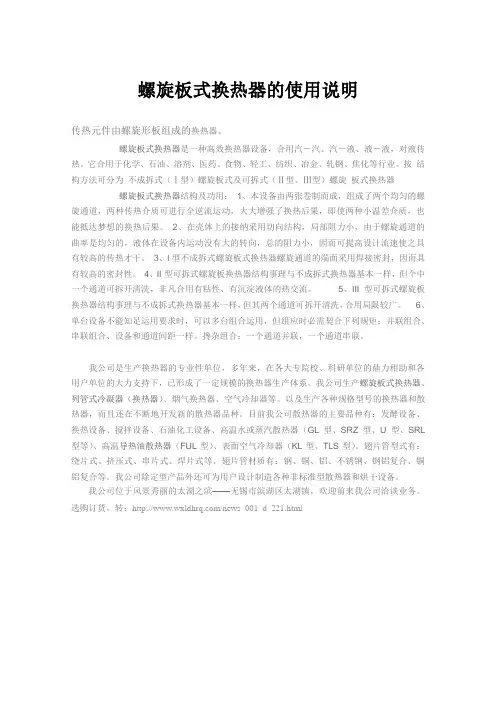

螺旋板式换热器的使用说明传热元件由螺旋形板组成的换热器。

螺旋板式换热器是一种高效换热器设备，合用汽－汽、汽－液、液－液，对液传热。

它合用于化学、石油、溶剂、医药、食物、轻工、纺织、冶金、轧钢、焦化等行业。

按结构方法可分为不成拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器螺旋板式换热器结构及功用：1、本设备由两张卷制而成，组成了两个均匀的螺旋通道，两种传热介质可进行全逆流运动，大大增强了换热后果，即使两种小温差介质，也能抵达梦想的换热后果。

2、在壳体上的接纳采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内运动没有大的转向，总的阻力小，因而可提高设计流速使之具有较高的传热才干。

3、I型不成拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。

4、II型可拆式螺旋板换热器结构事理与不成拆式换热器基本一样，但个中一个通道可拆开清洗，非凡合用有粘性、有沉淀液体的热交流。

5、III型可拆式螺旋板换热器结构事理与不成拆式换热器基本一样，但其两个通道可拆开清洗，合用局限较广。

6、单台设备不能知足运用要求时，可以多台组合运用，但组应时必需契合下列规矩：并联组合、串联组合、设备和通道间距一样。

搀杂组合：一个通道并联，一个通道串联。

我公司是生产换热器的专业性单位，多年来，在各大专院校、科研单位的鼎力相助和各用户单位的大力支持下，已形成了一定规模的换热器生产体系。

我公司生产螺旋板式换热器、列管式冷凝器（换热器）、烟气换热器、空气冷却器等。

以及生产各种规格型号的换热器和散热器，而且还在不断地开发新的散热器品种。

目前我公司散热器的主要品种有：发酵设备、换热设备、搅拌设备、石油化工设备、高温水或蒸汽散热器（GL型、SRZ型、U型、SRL 型等）、高温导热油散热器（FUL型）、表面空气冷却器（KL型、TLS型）。

翅片管型式有：绕片式、挤压式、串片式、焊片式等。

翅片管材质有：钢、铜、铝、不锈钢、钢铝复合、铜铝复合等。
