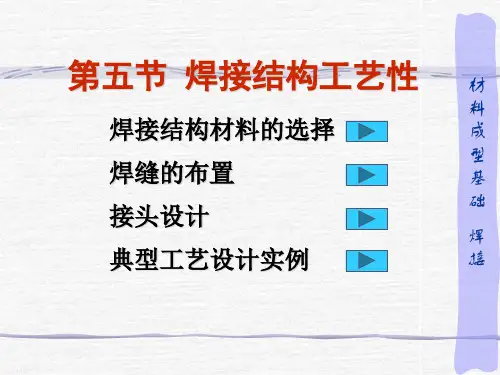

5焊接结构的工艺性

必须考虑焊接装配焊接次序对可焊到性的影响，图8-9
（4）减少焊接工作量
减少焊缝数量和焊缝填充金属。 选用轧制型钢代替一部分焊件； 角焊缝多且密集的地方可用铸钢代替； 角焊缝保证强度的条件下，尽量减少焊脚尺寸。 对接焊缝，保证熔透的情况下选用填充金属最少的坡口形式。
（5）焊接变形控制
（4）合理布置焊接接头位置 1）避免应力集中 如图根部角接接头应力集中严重，承
载能力低。在封头加工一个槽，效果 近似于对接接头。
另外，最好的方法是将封底改换成球 面封头，以对接接头的依托。
图a，支耳背面无依托，容易在支耳两端的焊缝上产生裂纹。改进成图b结 构，支耳有依托，应力分布均匀。
焊接结构设计的一般原则
焊接设计包括： 焊接结构设计
焊接工装设计
焊接工艺设计 焊接设备设计
焊接材料设计
焊接车间设计。
1.焊接结构设计的一般思路
（1）实用性
必须达到产品所需要的使用功能和预期效果。
（2）可靠性
焊接结构在使用期内必须安全可靠，受力必须合理，能 满足强度、刚度、稳定性、抗震性、耐蚀性等方面的要 求。
3）工字钢垂直连接时，增加加强肋板，应力会均匀分布。
4）焊缝宜对称地布置并尽可能接近中心轴。
表8-2 焊接接头的合理性
2. 从工艺性及经济性分析焊接结构的合理性 （1）焊接结构的备料工作量
V坡口耗材料最大， U型坡口次之， X坡口较小，双U型坡口耗材最少，但 是加工量大，而X坡口易于加工。
其设计结构更符合生产实际。
（3）有限元数值模拟辅助设计法
利用有限元模拟法可以分析已设计的焊接结构静态和动态的物理系统，可 得出焊接结构局部区域的工作应力分布，从而改进焊缝形状及尺寸设计。

5ni钢的焊接工艺要求 5ni钢是一种高强度、耐腐蚀、耐高温的合金钢材料，广泛用于航空航天、船舶、核电站等领域。

然而，由于其特殊的成分和特性，其焊接过程中存在一些特殊的工艺要求。

本文将详细介绍5ni钢的焊接工艺要求。

一、焊接工艺选择 1. 焊接方法: 对于5ni钢的焊接，常用的方法有手工电弧焊、氩弧焊和埋弧焊。

其中，氩弧焊和埋弧焊是较为常用的焊接方法，能够满足5ni钢的焊接要求。

2. 焊接工艺: 在选择焊接工艺时，需要考虑焊材、焊接位置和功能要求等因素。

常用的焊接工艺有垂直焊、水平焊、横向焊和角焊等。

二、焊接设备要求 1. 焊机选择: 对于5ni钢的焊接，一般选择直流焊机或交直流焊机，具备良好的电弧稳定性和调节性能。

2. 焊接电流和电压: 根据焊接材料的厚度和类型，选择合适的焊接参数进行调节，以确保焊缝的均匀性和质量。

三、预热和焊缝处理 1. 预热要求: 5ni钢的焊接前需要进行预热处理，以消除材料内部的应力和冷裂纹的产生。

一般预热温度为200℃至300℃。

焊接区域的温度要达到预热温度并保持一段时间，预热结束后进行焊接。

2. 焊缝处理: 在焊接完成后，需要对焊缝进行后续处理，如去除焊渣、打磨和平整等，以保证焊缝的质量和外观。

四、焊接材料选择和处理 1. 焊接电极选择: 对于5ni钢的焊接，常用的焊接电极有石墨电极、钼合金电极和铁合金电极等。

根据具体需求选择合适的电极。

2. 焊接材料前处理: 在焊接前，需要对焊接材料进行除油、除锈和清洁等处理，以保证焊接质量和连接强度。

5ni钢的焊接工艺要求是确保焊接质量和连接强度的重要环节。

在焊接过程中，选择适当的焊接方法和工艺，合理使用焊接设备和电流电压，注意预热和焊缝处理，选择合适的焊接材料并进行前处理都是不可忽视的步骤。

通过遵循这些工艺要求，可以提高焊接质量，确保5ni钢的焊接效果达到设计标准。

承压设备焊接工艺参数标准 承压设备是在工业生产中常见的一种设备，它的质量直接关系到生产线的正常运转和工件的质量。

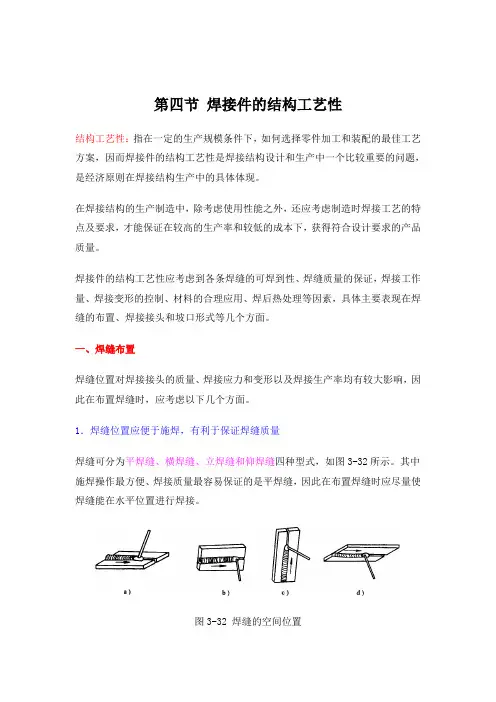

第四节焊接件的结构工艺性结构工艺性：指在一定的生产规模条件下，如何选择零件加工和装配的最佳工艺方案，因而焊接件的结构工艺性是焊接结构设计和生产中一个比较重要的问题，是经济原则在焊接结构生产中的具体体现。

在焊接结构的生产制造中，除考虑使用性能之外，还应考虑制造时焊接工艺的特点及要求，才能保证在较高的生产率和较低的成本下，获得符合设计要求的产品质量。

焊接件的结构工艺性应考虑到各条焊缝的可焊到性、焊缝质量的保证，焊接工作量、焊接变形的控制、材料的合理应用、焊后热处理等因素，具体主要表现在焊缝的布置、焊接接头和坡口形式等几个方面。

一、焊缝布置焊缝位置对焊接接头的质量、焊接应力和变形以及焊接生产率均有较大影响，因此在布置焊缝时，应考虑以下几个方面。

1．焊缝位置应便于施焊，有利于保证焊缝质量焊缝可分为平焊缝、横焊缝、立焊缝和仰焊缝四种型式，如图3-32所示。

其中施焊操作最方便、焊接质量最容易保证的是平焊缝，因此在布置焊缝时应尽量使焊缝能在水平位置进行焊接。

图3-32 焊缝的空间位置a)平焊 b)横焊 c)立焊 d)仰焊除焊缝空间位置外，还应考虑各种焊接方法所需要的施焊操作空间。

图3-33所示为考虑手工电弧焊施焊空间时，对焊缝的布置要求；图3-34所示为考虑点焊或缝焊施焊空间（电极位置）时的焊缝布置要求。

图3-33 手工电弧焊对操作空间的要求a）合理 b）不合理图3-34 电阻点焊和缝焊时的焊缝布置a）合理 b）不合理另外，还应注意焊接过程中对熔化金属的保护情况。

气体保护焊时，要考虑气体的保护作用，如图3-35所示。

埋弧焊时，要考虑接头处有利于熔渣形成封闭空间，如图3-36所示。

图3-35 气体保护电弧焊时的焊缝布置a）合理 b）不合理图3-36 埋弧焊时的焊缝布置a）合理 b）不合理2．焊缝布置应有利于减少焊接应力和变形通过合理布置焊缝来减小焊接应力和变形主要有以下途径：（1）尽量减少焊缝数量采用型材、管材、冲压件、锻件和铸钢件等作为被焊材料。

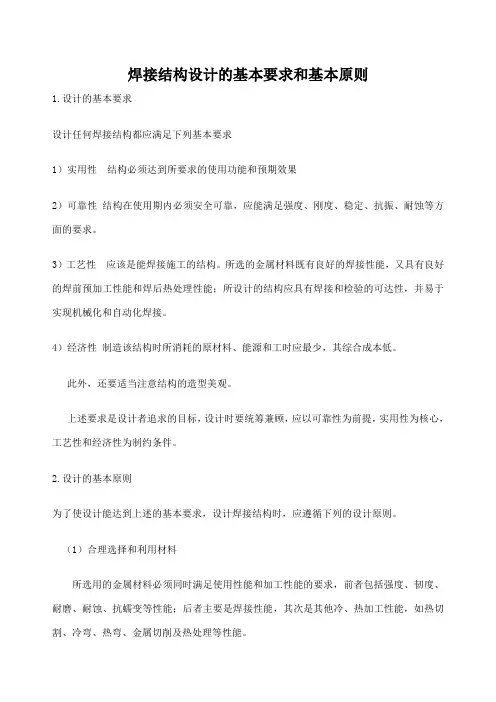

焊接结构设计的基本要求和基本原则1.设计的基本要求设计任何焊接结构都应满足下列基本要求1）实用性结构必须达到所要求的使用功能和预期效果2）可靠性结构在使用期内必须安全可靠，应能满足强度、刚度、稳定、抗振、耐蚀等方面的要求。

3）工艺性应该是能焊接施工的结构。

所选的金属材料既有良好的焊接性能，又具有良好的焊前预加工性能和焊后热处理性能；所设计的结构应具有焊接和检验的可达性，并易于实现机械化和自动化焊接。

4）经济性制造该结构时所消耗的原材料、能源和工时应最少，其综合成本低。

此外，还要适当注意结构的造型美观。

上述要求是设计者追求的目标，设计时要统筹兼顾，应以可靠性为前提，实用性为核心，工艺性和经济性为制约条件。

2.设计的基本原则为了使设计能达到上述的基本要求，设计焊接结构时，应遵循下列的设计原则。

（1）合理选择和利用材料所选用的金属材料必须同时满足使用性能和加工性能的要求，前者包括强度、韧度、耐磨、耐蚀、抗蠕变等性能；后者主要是焊接性能，其次是其他冷、热加工性能，如热切割、冷弯、热弯、金属切削及热处理等性能。

在结构上有特殊性能要求的部位，可采用特种金属材料，其余采用能满足一般要求的廉价材料。

如有防腐蚀要求的结构，可采用以普通碳钢为基体。

以不锈钢为工作面的复合钢板或者在基体上堆焊抗腐蚀层；又如有耐磨要求的构件，仅在工作面上堆焊耐磨合金或热喷涂耐磨层等。

充分发挥异种金属材料能进行焊接的特点。

尽可能选用扎制的标准型材料和异型材。

通常轧制型材表面光洁平整、质量均匀可靠；使用时不仅减少许多备料工作量，还可减少焊缝数量。

由于焊接量减少，焊接变形易于控制。

在划分结构的零部件时，要考虑到备料过程中合理排料的可能性，以减少余料，提高材料利用率。

（2）合理设计结构形式能满足上述基本要求的结构形式都被认为是合理的结构设计，也就是可从实用、可靠、可加工和经济等方面对结构设计的合理性进行综合评价。

设计时，一般应注意以下几点。

1）根据强度、刚度和稳定的要求，以最理想的受力状态去确定结构的几何形状和尺寸。
