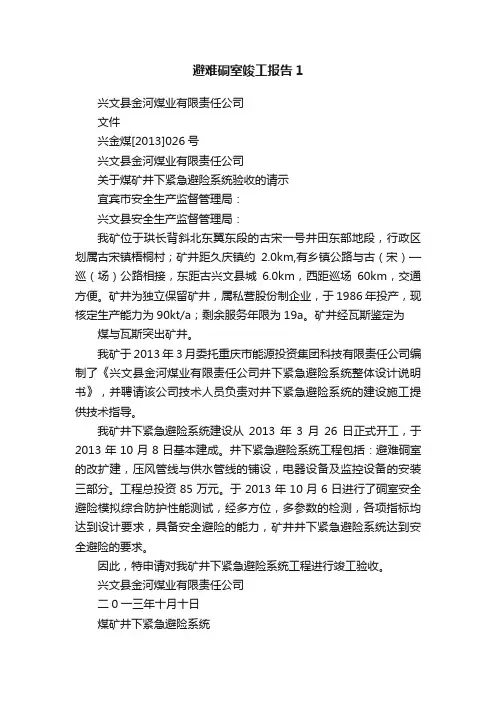

避难硐室竣工报告1兴文县金河煤业有限责任公司文件兴金煤[2013]026号兴文县金河煤业有限责任公司关于煤矿井下紧急避险系统验收的请示宜宾市安全生产监督管理局：兴文县安全生产监督管理局：我矿位于珙长背斜北东翼东段的古宋一号井田东部地段，行政区划属古宋镇梧桐村；矿井距久庆镇约2.0km,有乡镇公路与古（宋）—巡（场）公路相接，东距古兴文县城6.0km，西距巡场60km，交通方便。

矿井为独立保留矿井，属私营股份制企业，于1986年投产，现核定生产能力为90kt/a；剩余服务年限为19a。

矿井经瓦斯鉴定为煤与瓦斯突出矿井。

我矿于2013年3月委托重庆市能源投资集团科技有限责任公司编制了《兴文县金河煤业有限责任公司井下紧急避险系统整体设计说明书》，并聘请该公司技术人员负责对井下紧急避险系统的建设施工提供技术指导。

我矿井下紧急避险系统建设从2013年3月26日正式开工，于2013年10月8日基本建成。

井下紧急避险系统工程包括：避难硐室的改扩建，压风管线与供水管线的铺设，电器设备及监控设备的安装三部分。

工程总投资85万元。

于2013年10月6日进行了硐室安全避险模拟综合防护性能测试，经多方位，多参数的检测，各项指标均达到设计要求，具备安全避险的能力，矿井井下紧急避险系统达到安全避险的要求。

因此，特申请对我矿井下紧急避险系统工程进行竣工验收。

兴文县金河煤业有限责任公司二0一三年十月十日煤矿井下紧急避险系统竣工报告建设单位：兴文县金河煤业有限责任公司技术指导单位：重庆市能源投资集团科技有限责任公司二0一三年十月井下紧急避险系统竣工目录序号资料名称单位数量备注1 井下紧急避险系统验收申请份 12 井下紧急避险系统竣工报告份 13 硐室安全避险模拟综合防护性份 1能测试报告4 井下永久避难硐室测试报告份 15 井下紧急避险系统安全培训份 16 井下紧急避险系统避灾路线优份 1化与应急预案完善7 +260m水平永久避难硐室供电、份 1供氧、压风及供水施救、通讯、人员定位、监测监控系统图8 紧急避险系统主要设备、材料套 1“合格证”及“安标”兴文县金河煤业有限责任公司煤矿井下紧急避险系统竣工报告一、矿井基本情况金河煤业有限责任公司位于宜宾市兴文县城(古宋)西约6.5km，行政区划属兴文县久庆镇梧桐村及桂花村。

贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表一、通风系统 200 年月日
19
一、通风系统
20
一、通风系统
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表
二、粉尘灾害防治系统 200 年月日
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表三、煤与瓦斯突出防治系统 200 年月日
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表四、瓦斯抽放系统 200 年月日
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表五、防灭火系统 200 年月日
五、防灭火系统
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表六、防治水系统 200 年月日
六、防治水系统
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表七、提升系统 200 年月日
七、提升系统
七、提升系统
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表八、运输系统 200 年月日
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表九、电气系统 200 年月日
九、电气系统
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表十、安全监控系统 200 年月日
十、安全监控系统
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表十一、安全检测系统 200 年月日
贵州省县（市）镇（乡）煤矿建设工程安全设施及条件竣工验收表十二、其它系统 200 年月日。

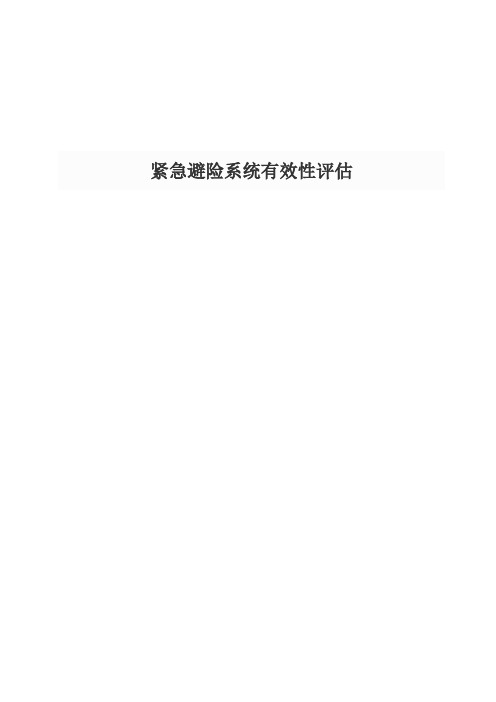

紧急避险系统有效性评估矿井紧急避险硐室评估报告根据《煤矿安全规程》第六百七十三条(安全避险系统应当随采掘工作面的变化及时调整和完善，每年由技术负责人组织开展有效性评估)、六百八十六条（人员入井必须随身携带额定时间不低于30min的隔绝式自救器，矿井应当根据需要在避灾路上设置自救器补给站）、六百八十九条（突出矿井必须建设采区避难硐室，采区避难硐室必须接入压风管路和供水管路，满足避险人员的避险需要，额定防护时间不低于96h。

突出煤层的掘进巷道长度及采煤工作面回采长度超过500m时，应当在距离工作面500米范围建设临时避难硐室或者其他避险设施）规定，特对我矿安全避险系统进行有效性评估，现我矿紧急避险硐室评估如下：一、成立评估领导小组组长：（技术负责）副组长：（矿长）、（安全副矿长）、（生产副矿长）、（机电副矿长）成员：二、系统评估（一）监测监控系统评估现我矿用的KJ90NA型矿井监控系，主要由地面中心站、矿用监控仪、各种传感器和控制执行器等部分组成。

地面中心站主机连续不断地轮流与各个分站进行通信，每个分站接收到主机的询问后，立即将该分站接收的各测点的信号传给主机，各分站又不停地对接收到的各传感器信号（开关量、模拟量）进行检测变换和处理，时刻等待主机的询问，以便把检测的参数送到地面。

需要对井下设备进行控制时，主机将控制命令与分站巡检信号一起传给分站，由分站输出开关控制设备。

监控主机将接收到的实时信号进行处理和存盘，并通过本机显示器、电视墙等外设显示出来。

可显示各种测量参数表、各种参数的实时或历史曲线、柱状图、圆饼图等，也可通过打印机打印各种报表，或通过绘图仪绘制各种图表和曲线。

KJ90NA系统的中心站设在井中调度中心，中心站配备两台PⅣ以上品牌工控机作为监测主机（互为备用），两台主机均插有网卡，作为计算机网络的一个工作站，监测主机的信息可以进入全矿井计算机局域网。

监测系统配置一台激光打印机。

中心站计算机电源由电网经交流净化电源供给，同时配备在线式UPS电源，以保证在电网停电时系统的正常工作时间不小于两小时。

一、避难硐室基础结构避难硐室应采取向外开启两道门结构。

外侧第一道门采取既能抵挡一定强度冲击波, 又能阻挡有毒有害气体防护密闭门; 第二道门采取能阻挡有毒有害气体密闭门。

两道门之间为过渡室, 密闭门之内为避险生存室。

永久避难硐室还应含有应急逃生出口。

1、防护密闭门(墙)（1）防护密闭门（墙）抗爆炸冲击能力不低于0.3MPa。

（2）防护密闭门（墙）应采取气密结构, 确保避难硐室含有足够气密性。

（3）防护密闭门上设观察窗, 观察窗强度不低于门强度。

（4）门墙设单向排水管（阀）和单向排气管（阀）, 排水管和排气管应加装手动阀门, 单向排气管（阀）能满足压风喷淋装置使用时大流量排风需要。

2、过渡室（1）净面积, 永久避难硐室过渡室大于3m。

（2）外侧防护密闭门内部周围应设压缩空气幕并覆盖整个防护密闭门, 出气速度应不低于10m/s。

（3）内部应设压风喷淋装置。

压风喷淋装置流量大于500L/min, 出口压力不低于0.3MPa, 每组运行时间不少于5min。

（4）压缩空气幕、压风喷淋装置应由矿井压风自救系统供风, 当压风失去时, 应由自备高压空气瓶供风。

压风自救系统供风和自备高压空气瓶供风应有可靠转换装置。

避难硐室内应贮备足量压缩空气。

3、生存室（1）宽度, 不得小于4m。

（2）净高不低于3m。

（3）有效使用面积, 永久避难硐室不低于每人1.0m2。

（4）内部应设置不少于两趟单向排气管（阀）和一趟单向排水管（阀）, 排气管和排水管应加装手动阀门。

4、永久避难硐室应急逃生出口要求永久避难硐室应含有安全出入口和安全逃生出口, 或采取两个安全出入口结构。

有条件矿井安全出入口或安全逃生出口应分别部署在两条不一样巷道上, 假如部署在同一条巷道, 两个出入口间距应大于20m。

三、避难硐室基础功效要求（1）应含有安全防护、气密、氧气供给保障、有害气体去除、温湿度控制、环境监（检）测、通信、照明、人员生存保障等基础功效。

在整个额定防护时间内, 避难硐室内部环境中O2浓度在18.5%—23.0%之间, CO2浓度小于1.0%, CH4浓度小于1.0%, CO浓度小于0.0024%, 温度不高于35℃, 湿度不高于85%, 空气压力一直高于外部环境空气压力100Pa以上。

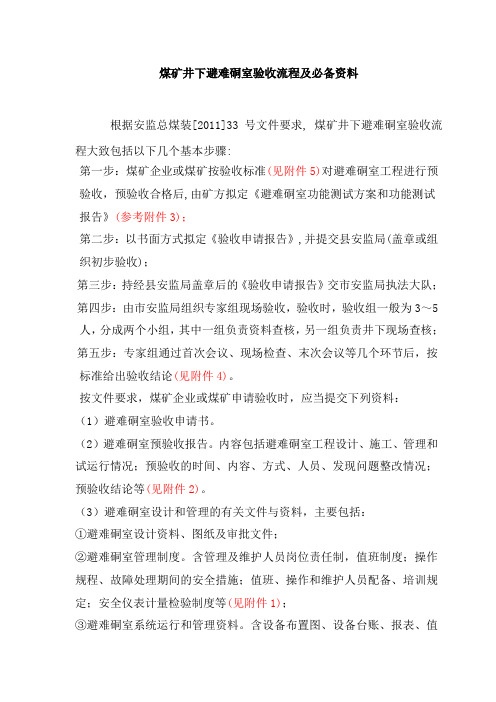

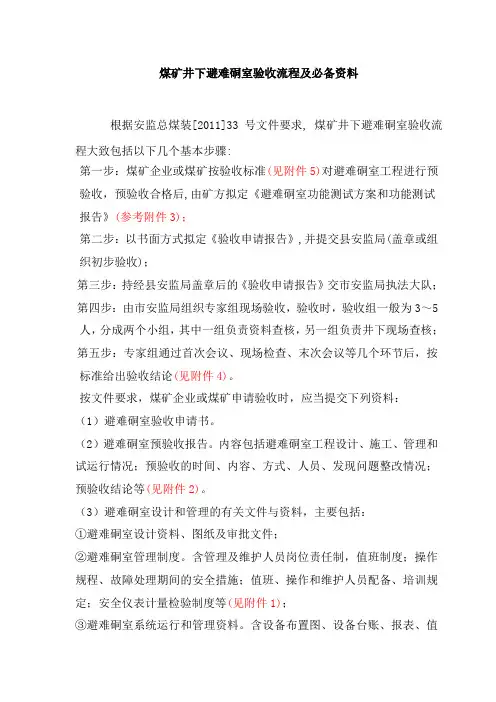

煤矿井下避难硐室验收流程及必备资料根据安监总煤装[2011]33号文件要求, 煤矿井下避难硐室验收流程大致包括以下几个基本步骤:第一步：煤矿企业或煤矿按验收标准(见附件5)对避难硐室工程进行预验收，预验收合格后,由矿方拟定《避难硐室功能测试方案和功能测试报告》(参考附件3)；第二步：以书面方式拟定《验收申请报告》,并提交县安监局(盖章或组织初步验收)；第三步：持经县安监局盖章后的《验收申请报告》交市安监局执法大队；第四步：由市安监局组织专家组现场验收，验收时，验收组一般为3～5人，分成两个小组，其中一组负责资料查核，另一组负责井下现场查核；第五步：专家组通过首次会议、现场检查、末次会议等几个环节后，按标准给出验收结论(见附件4)。

按文件要求，煤矿企业或煤矿申请验收时，应当提交下列资料：（1）避难硐室验收申请书。

（2）避难硐室预验收报告。

内容包括避难硐室工程设计、施工、管理和试运行情况；预验收的时间、内容、方式、人员、发现问题整改情况；预验收结论等(见附件2)。

（3）避难硐室设计和管理的有关文件与资料，主要包括：①避难硐室设计资料、图纸及审批文件；②避难硐室管理制度。

含管理及维护人员岗位责任制，值班制度；操作规程、故障处理期间的安全措施；值班、操作和维护人员配备、培训规定；安全仪表计量检验制度等(见附件1)；③避难硐室系统运行和管理资料。

含设备布置图、设备台账、报表、值班记录、维修记录等；④煤矿事故应急救援预案。

（4）设备、设施清单及产品安全标志证、检测检验报告。

（5）其他需要提交的材料。

具体而言，验收时至少要提前准备以下资料被查：1、验收申请报告及批复意见——《***煤矿关于对井下紧急避险系统工程验收的请示》（规范的做法是形成煤矿的红头文件后上报并申请）；2、备案证明：例：《***煤矿井下紧急避险系统设计》已于***年***月***日到***进行了备案，备案登记编号：******;3、避难硐室管理制度（见附件1,要求地面有纸质文档，硐室内制作成挂牌）；4、永久避难硐室竣工验收自检报告(见附件2)；5、永久避难硐室施工基本情况：6、永久避难硐室测试方案及测试报告(见附件3)；7、永久避难硐室方案设计资料；8、《***煤矿2013年度生产安全事故应急救援预案》。

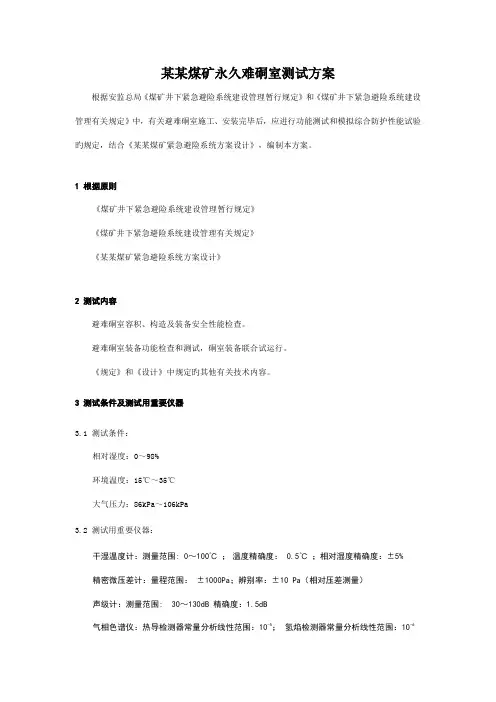

某某煤矿永久难硐室测试方案根据安监总局《煤矿井下紧急避险系统建设管理暂行规定》和《煤矿井下紧急避险系统建设管理有关规定》中，有关避难硐室施工、安装完毕后，应进行功能测试和模拟综合防护性能试验旳规定，结合《某某煤矿紧急避险系统方案设计》，编制本方案。

1 根据原则《煤矿井下紧急避险系统建设管理暂行规定》《煤矿井下紧急避险系统建设管理有关规定》《某某煤矿紧急避险系统方案设计》2 测试内容避难硐室容积、构造及装备安全性能检查。

避难硐室装备功能检查和测试，硐室装备联合试运行。

《规定》和《设计》中规定旳其他有关技术内容。

3 测试条件及测试用重要仪器3.1 测试条件：相对湿度：0～98%环境温度：15℃～35℃大气压力：86kPa～106kPa3.2 测试用重要仪器：干湿温度计：测量范围: 0～100℃；温度精确度： 0.5℃；相对湿度精确度：±5% 精密微压差计：量程范围：±1000Pa；辨别率：±10 Pa（相对压差测量）声级计：测量范围: 30～130dB 精确度：1.5dB气相色谱仪：热导检测器常量分析线性范围：10-5；氢焰检测器常量分析线性范围：10-6混合原则气样：甲烷浓度：1.06% ；一氧化碳浓度：50×10-6；二氧化碳浓度：1.53% ；氧气浓度：18% ；其他为氮气秒表：精确度：1s氧压表：量程范围： 0～25MPa（绝对）辨别率：0.5 MPa钢尺：精确度1mm4 测试措施4.1 外观及构造检查对照避难硐室设计文献，检查硐室外20m范围巷道支护状况及压风、供水、供电和信号传播管线保护状况。

使用钢卷尺测量硐室防护密闭门钢板厚度、硐室内容积尺寸，计算生存空间、总有效容积。

查验硐室门强度旳证明文献、硐室门墙浇筑作业规程和验收单。

4.2 材料性能及电器防爆性能检查检查硐室防护密闭门透明观测窗冲击测试和热剧变试验汇报。

检查配置旳电气设备旳“防爆合格证”及“安全标志证”，检查关联配接设备与否获得关联审查检查合格证明。

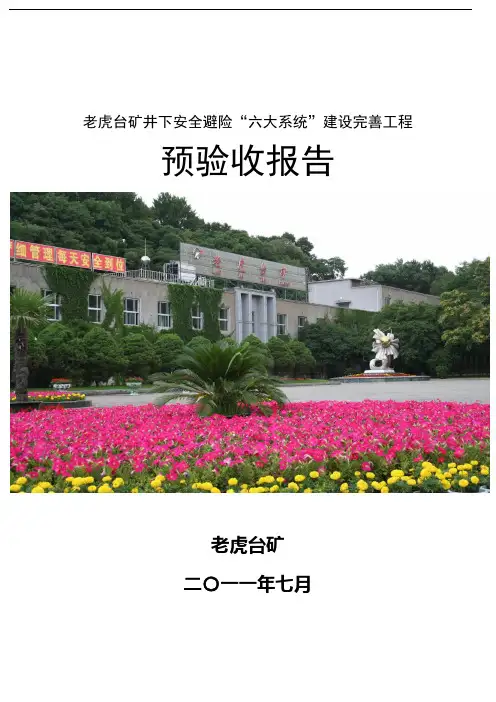

老虎台矿井下安全避险“六大系统”建设完善工程预验收报告老虎台矿二〇一一年七月根据2010年5月《国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》精神，在抚矿集团公司领导的关怀和帮助下，老虎台矿开展了井下安全避险“六大系统”建设完善工程。

经一年来努力，目前井下安全避险“六大系统”中安全监测监控、人员定位、压风自救、供水施救、通讯联络五大子系统完成了建设完善工程，井下紧急避险系统完成了一期建设工程，现井下安全避险“六大系统”已达到《煤矿井下安全避险“六大系统”建设完善基本规范》（以下简称《规范》）要求，具备安全避险功能。

按《规范》要求，我矿对井下安全避险“六大系统”建设完善工程进行了检查验收，形成预验收报告。

一、井下安全避险“六大系统”建设完善情况为建设完善井下安全避险“六大系统”，矿在2010年6月召开专业会议对矿井“六大系统”现状进行分析，制定了老虎台矿建设完善井下安全避险“六大系统”初步方案，并在2010年11月成立了以矿长和党委书记为组长、总工程师和副矿长为副组长、副总工程师和有关科室及车间主要领导为成员的井下安全避险“六大系统”建设完善领导小组，保证了各项工程顺利进行。

1、安全监测监控系统矿井安全监测监控系统采用北京长安公司的KJ4瓦斯监测系统，2004年升级为KJ2000型，2008年上半年由北京瑞赛长城测控技术有限公司将其升级为KJ2000N型。

该系统符合AQ1029-2007标准，实现了井下工业以太网传输，为光纤冗余环网结构，全负荷状态下主通讯光纤环网某一点出现中断故障时，通讯网自动在小于300ms的时间里重新构建通讯路径，恢复监测系统的正常通讯，并在地面中心站进行报警。

根据《规范》要求，老虎台矿2011年6月在井下永久避难硐室和移动救生舱安装了监测监控装置，完善了井下永久避难硐室和移动救生舱安全监测监控系统。

该系统目前在井上下设环网交换机5台，监测分站51台，监测传感器259个，其中模拟量116台。

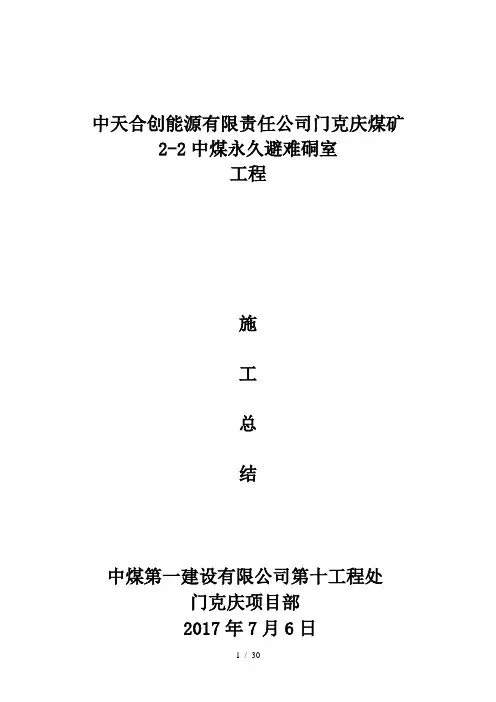

中天合创能源有限责任公司门克庆煤矿2-2中煤永久避难硐室工程施工总结中煤第一建设有限公司第十工程处门克庆项目部2017年7月6日目录一、工程概况（一）巷道设计长度（二）巷道位置及支护方式（三）开、竣工时间二、工程施工情况三、工程质量管控情况四、各分部分项及单位工程验收情况五、单位工程自评情况六、竣工验收存在问题及整改情况2-2中煤永久避难硐室施工总结本工程自2016年1月7日开工以来，严格按国家规定的施工规范及验收标准进行检验，各项技术资料齐全，已完成设计和合同约定的各项内容，完全具备竣工验收条件。

下面就本工程施工情况作如下汇报：一、工程概况工程名称：2-2中煤永久避难硐室工程地址：乌审旗图克镇建设单位：中天合创能源有限责任公司质量监督部门：煤炭工业中煤鄂尔多斯矿区建设工程质量监督站地质勘查单位：内蒙古自治区煤田地质局117勘探队设计单位：中煤西安设计工程有限责任公司监理单位：煤炭工业合肥设计研究院施工单位：中煤第一建设有限公司第十工程处（一）巷道设计长度2-2中煤永久避难硐室完成工程量为74.808m。

（二）巷道位置及支护方式2-2中煤永久避难硐室布置于11采区2-2中煤辅助运输巷416.6m处，方位角为180°，开口坐标为（X=4311539.720，Y=19366075.439，Z=+641.430m（底板）），工程量74.808m，断面形状：矩形，巷道净宽5.2m，净高3.0m,净断面15.6m2; 0-5.004m按照+2°17′26″坡度施工，5.004-48.004m按照+3‰坡度施工，48.004-53.008m按照-2°17′26″坡度施工，53.008-74.808m按照-3‰坡度掘进。
