巴可放映机-巡检操作指导

镜头跑位与限位调整方法故障现象1.切换通道后图像模糊（聚焦不实）或银幕上的图像位置偏移2.放映机尾灯黄灯告警，系统报5191（棱镜开关报警）,5230（镜头无法变焦）,5231（镜头无法聚焦）,5232（镜头无法水平移动）,5233（镜头无法上下移动），银幕画面不正，清晰度模糊3.切换画面后画面直接飘到一个方向的尽头(如天花板上)故障原因镜头安装不到位或镜头移位；控制板接触不良；按键板接触不良；镜头文件损坏解决办法第一步：镜头引导归位（此操作测试镜头马达是否可以正常变焦、聚焦，如果镜头引导归位可以成功完成，说明镜头可以自动调整，继续进行第五步）以管理员权限登录触摸屏，用户名“st”密码“default”，运行镜头引导：安装—高级—镜头参数，如图确认镜头参数与镜头上的编号对应，点启动开始引导，确定完成且没有报错第二步：重新安装镜头（重装镜头解决镜头没有固定好，没有安装到位的问题。

重新安装镜头后需要重做第一步）用手托住镜头，拨动镜头固定滑杆，将镜头取下，清洁内外镜头片后装回放映机。

操作时注意滑杆力度，镜头安装到位稳固（镜头下面有一可左右拨动的金属杆（图中红色部分），拨到左边是卸下镜头，右边是锁紧镜头，）。

开灯打测试图，看光是否从镜头中间打出。

尽量从镜头中间打出（可用一张白纸放到镜头前观察画面是否从镜头中间打出），如果不是，使用镜头位移，使光从镜头中间部分打出，如果此时投射画面不能打到银幕中央，调整放映机物理位置，试投影打到银幕中间部分。

第三步：重新插拔并清洁控制板（此操作解决因控制板接触不良，使放映员或放映机自动操作指令不能发送给镜头马达的问题。

此操作完成后需要重做第一步确认问题解决）可以尝试重新插拔控制板并清洁金手指（板卡插槽触点），一代机需要插拔板卡箱。

插拔板卡后有时会报5851错误代码，此时需要进行安全认证，认证方法是把钥匙靠近放映机感应区，此时按键板背灯会变成浅黄色，输入12345612，键盘闪绿光，表示认证通过。

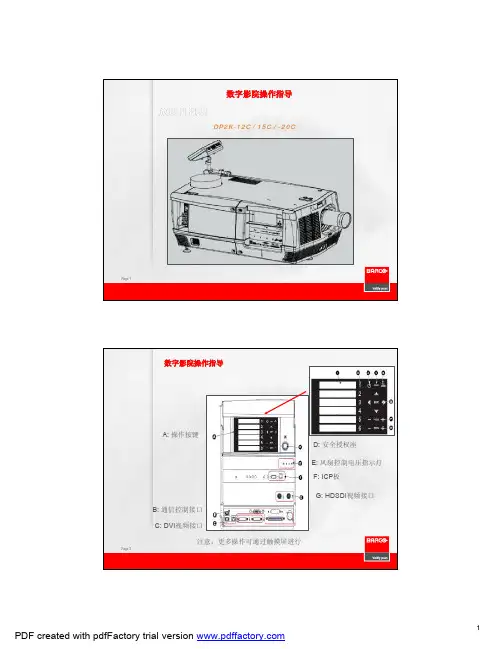

概述放映机部件状态指示灯： 显示放映机的状态。

指示灯颜色有绿色、黄色、红色和蓝色。

电源开关： 开启和关闭放映机，或关闭所有电气连接。

重要提示：在关闭电源开关之前，必须确认没有在播放影片，没有正在载入影片，并且使灯泡散热冷却5分钟。

按键盘：用于在放映机上进行本地操作，例如用于开关灯和开关遮光板，选择一个通道或者播放测试图，或者将放映机切换到待机模式、切换到休眠模式。

影院控制板：机器的控制中心，通过网口或串口与外界进行通信相连，通过3D 接口控制3D 设备。

ICMP 集成媒体处理器模块， 可以通过USB 或网络将影片内容载入，然后进行播放影片，还可以连接外接信号源，通过DP 口接入，进行可选内容进行播放。

注意！放映机内部存在高电压、强热和紫外线辐射。

为防止出现人身伤害、触电、遭受紫外线辐射，或引起火灾，请务必参阅放映机安全操作手册。

放映机状态指示灯放映机启动中。

放映机运行正常。

放映机处于睡眠模式，通知。

放映机运行时有报警。

放映机可以继续运行，而避免放映机彻底停机。

放映机在休眠模式下存在报警。

放映机处于故障状态。

其正常运行。

放映机继续运行之前必须解决这个问题。

放映机在休眠模式下还存在故障。

放映机运行在通知状态。

泡使用时间有超时、防尘滤网需要清洁等。

放映机处于睡眠模式时，还存在通知提醒。

概述本地按键盘数字按钮或者通道按钮 （1到6）：选择某一个通道来播放该制式的影片。

标志区： 用于标注通道名称。

待机/开关灯按钮： 开关灯。

重要提示： 灯冷却风扇必须保持运行5分钟。

遮光板按钮： 打开或者关闭电子遮光板。

测试图按钮： 直接打开内部测试图。

再按一下切换到下一个测试图。

镜头聚焦按钮： 将屏幕上影像聚焦清晰。

镜头位移按钮： 将影像上/下或者左/右移动。

休眠按钮： 持续按3秒钟使放映机进入休眠模式。

再按3秒将放映机回到待机模式。

该功能可以是预设通道的一部分。

星号按钮： 用户自定义按键（暂时未启用）。

巴可大屏幕系统使用说明由于这套系统配置了中控系统，一般的操作将在中控上，这里只作为辅助操作说明一．开启：在使用前确保投影机和控制器电源接通，网络连接正常A．软件启动1.开启投影机电源主电源按到I位置2.开启大屏幕控制器最下面的启动开关按一下就可以启动3.控制器电脑启动，控制电脑需要和控制器同一个网段B．手动启动投影机当电源接通后，液晶显示启动状态，往上按2次，中间间隔1秒，关闭为往下按2次，间隔1秒二．使用1.BCM使用，如图：A.打开控制电脑开始－所有程序－Barco Wall Control Manager－BCM Client StartB.BCM的登录名：expert，密码：glad99C.控制电脑一般使用连接，连接名称ARGUS或者是大屏幕控制器的IPD.当显示绿色圆点时表示连接正常，开机时点按钮，确认启动，启动到全部显示正常大约需要40秒E．开启投影机也可以使用Apollo资源管理器来实现2.Apollo 使用，如图：使用时点控制电脑开始－Barco Apollo －资源管理器点桌面服务器，选中WJ-GS；之后中间为布局，右边为上去的布局窗口需要使用那个布局的时候直接点一下，窗口将显示在大屏幕上，更换或者不需要时再点一下布局就可以卸载。

在资源管理器上的开始也可以关闭和开启投影机，还可以重启和关闭控制器三．关闭1.关闭投影机，如图：A．BCM关闭投影机关机时点按钮，确认投影机B. 关闭投影机也可以使用Apollo资源管理器来实现2.关闭所有电源，将投影机和控制器都关闭1分钟后关闭电源，在1分钟内别重新启动饿·四．布局编辑1．使用编辑时打开布局编辑器2．打开软件后，点文件下的打开--在文件名打控制器的计算机名或者IP地址，用户名是administrator，密码barco3. 打开后选择选择第一项选择第一项选择第一项其实打开的文件为巴可控制器的数据库（\\argus\ApolloProject\ApolloDatabase\ApolloLayouts）4．打开后选择布局可在布局里面添加和删除，点布局LAYOUTS右键后插入布局为了方便调整，在名称上不能使用中文，在平铺的位置最好写上几X几，比如需要放2个画面就写2X1，如果是12个画面就是6x2，这样在拖拽信号的时候可以准确的摆放位置。

目录一．Encore处理器的接口说明二．Encore控制面板的键位区说明三．Encore控制台菜单说明四．Encore的简易说明一．Encore处理器介绍端口名称二．面板介绍三．Encore控制台菜单说明Encore Controller菜单HOME（菜单首页）这是LC（大型控制台）菜单，SC（小型控制台）不包括最后两项。

（一）INPUT（输入）要选择某个窗口后才能进入INPUT菜单，当前状态是所选窗口的属性，包括所在的1目的地（一台控制主机的情况下默认1，多台的时候根据情况调节）、2输入接口（可调，DVI、HD－15、BNC）、3信号格式（不可调，自动识别）、4输入类型（一般根据信号自动识别、不可调）、5空间颜色（RGB、SMPTE一般为RGB）、6取样模式（不可调自动识别）、7对比度（调节当前窗口信号，围75％－125％）、8亮度（调节当前窗口信号，围75％－125％）、9伽马值（调节当前窗口信号，围1.0－3.0）、10输入同步类型（一般是自动识别，可调H/V、CSync、SOG、Auto）、11补偿（默认是off，除特殊情况一般不更改）、12部分同步（是调节模拟信号用，默认是160mv）、13锐度（-10－10）。

1．HOME（主菜单）按下HOME返回主菜单2．CFG（配置菜单）按下CFG菜单显示的是当前窗口和SOURCE SELECTION里的键关联关系，例如1A对应1、SRC_3对应3。

包括文件（不可选）、文件名（不可选）、删除申请到哪里。

A、B ACK（返回上一级菜单）B、S AVE（存储当前设置）C、D ELETE（删除当前设置）3．AR（宽高比调整菜单）按下AR菜单显示当前窗口的比例，包括模式（可手动调节16：9、4：3、5：4、3：2、1：1、Custom）如果选择Custom，下面会出现Ratio，调节具体一个比例数值。

A、B ACK（返回上一级菜单）B、S AVE（存储当前设置）4．SAVE（存储）按下SAVE存储当前设置5．APPLY FORMAT（应用格式）按下APPLY FORMAT应用当前格式。

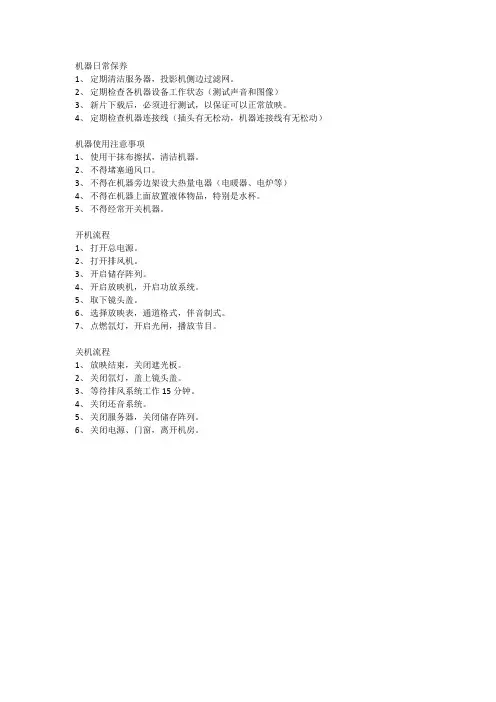

机器日常保养
1、定期清洁服务器，投影机侧边过滤网。

2、定期检查各机器设备工作状态（测试声音和图像）
3、新片下载后，必须进行测试，以保证可以正常放映。

4、定期检查机器连接线（插头有无松动，机器连接线有无松动）
机器使用注意事项
1、使用干抹布擦拭，清洁机器。

2、不得堵塞通风口。

3、不得在机器旁边架设大热量电器（电暖器、电炉等）
4、不得在机器上面放置液体物品，特别是水杯。

5、不得经常开关机器。

开机流程
1、打开总电源。

2、打开排风机。

3、开启储存阵列。

4、开启放映机，开启功放系统。

5、取下镜头盖。

6、选择放映表，通道格式，伴音制式。

7、点燃氙灯，开启光闸，播放节目。

关机流程
1、放映结束，关闭遮光板。

2、关闭氙灯，盖上镜头盖。

3、等待排风系统工作15分钟。

4、关闭还音系统。

5、关闭服务器，关闭储存阵列。

6、关闭电源、门窗，离开机房。

巴可面板操作说明巴可面板操作说明1：准备工作1.1 检查面板的外观，确保没有明显的损坏或缺陷。

1.2 确保面板的电源线已正确连接，并接入电源插座。

1.3 打开电源开关，等待面板启动。

2：面板介绍2.1 主界面：面板主界面显示各种使用功能的图标，可通过图标进入相应功能。

2.2 手势控制：巴可面板支持手势控制功能，通过手势可以实现屏幕切换、音量调节等操作。

2.3 声音设置：面板上方设有音量调节按钮，可根据需求调整音量大小。

2.4 网络连接：面板支持无线网络连接，可通过设置界面进行网络配置。

2.5 外部接口：面板底部提供了多个接口，可连接外部设备，如键盘、鼠标等。

3：基本操作3.1 ：通过触摸面板进行操作，可以打开应用程序、选择菜单等。

3.2 滑动：在界面上滑动手指可以快速滚动内容，如翻页、滚动列表等。

3.3 捏合：使用两个手指捏合屏幕可以放大或缩小内容。

3.4 拖动：长按屏幕上的图标或文字后，可以拖动它们到其他位置。

3.5 返回：面板支持返回功能，可以通过返回按钮或者手势操作返回上一个界面。

4：高级功能4.1 屏幕投影：面板支持屏幕投影功能，可以将面板上的内容投射到其他显示设备上。

4.2 多任务管理：面板可以同时运行多个应用程序，通过多任务管理功能可以轻松切换应用。

4.3 文件管理：面板内置文件管理器，可以管理面板上的文件和文件夹，支持复制、粘贴、删除等操作。

4.4 设置界面：面板提供了丰富的设置选项，可根据个人喜好调整屏幕亮度、声音、语言等设置。

4.5 应用商店：通过应用商店可以和安装各种应用程序，扩展面板的功能和使用体验。

5：附件本文档包含以下附件：- 巴可面板用户指南- 巴可面板快速入门手册6：法律名词及注释- 本文档中涉及的法律名词及注释仅供参考，不构成法律意见。

具体法律问题请咨询专业律师。

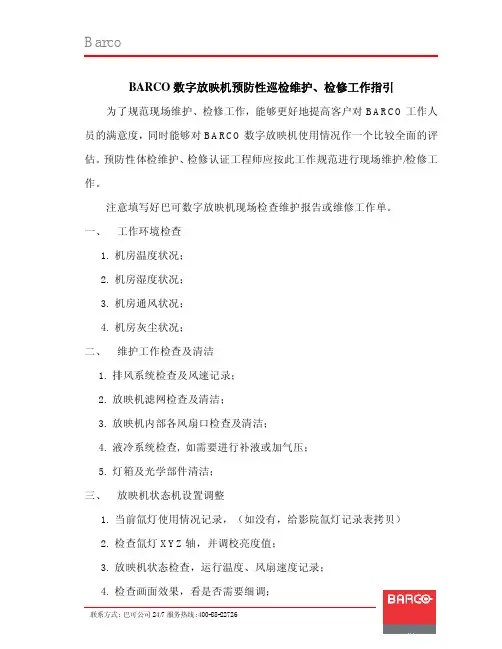

BARCO数字放映机预防性巡检维护、检修工作指引为了规范现场维护、检修工作，能够更好地提高客户对BARCO工作人员的满意度，同时能够对BARCO数字放映机使用情况作一个比较全面的评估。

预防性体检维护、检修认证工程师应按此工作规范进行现场维护/检修工作。

注意填写好巴可数字放映机现场检查维护报告或维修工作单。

一、工作环境检查1.机房温度状况；2.机房湿度状况；3.机房通风状况；4.机房灰尘状况；二、维护工作检查及清洁1.排风系统检查及风速记录；2.放映机滤网检查及清洁；3.放映机内部各风扇口检查及清洁；4.液冷系统检查, 如需要进行补液或加气压；5.灯箱及光学部件清洁；三、放映机状态机设置调整1.当前氙灯使用情况记录，（如没有，给影院氙灯记录表拷贝）2.检查氙灯XYZ轴，并调校亮度值；3.放映机状态检查，运行温度、风扇速度记录；5.影像的质量检查与调整（聚焦、变焦、遮框等），亮度校准、色彩检查6.放映机供电检查（电压，联线接触）记录，（注意相线平衡）7.检查设置，看是否需要调整或修改；注意：升级前先备份现场相关文件（Macro，Screen，Extra…）四、放映机日志、文件备份和软件升级1.检查放映机日志文档，并下载，将现场定制文件（银幕文件）克隆到触目屏；注意：升级前先备份现场相关文件。

2.放映机运行时间记录，注意校准机器系统日期和时间；3.检查相关软件版本，并升级到当前最新版本；五、客户交流1.征询客户使用反馈；2.操作/日常维护指导；3.对影院放映间环境改进及需要更换的耗材提出建议；4.电子文档递交现场操作维护培训资料（如没有）。

六、维修应注意的问题1.注意判断问题部位准确；2.收集故障资料（LED状态灯、报警信息、自检信息、问题部位照片、问题图像照片、log文件、诊断包文件）；3.记录软件版本号；4.记录问题部件上的版本号。

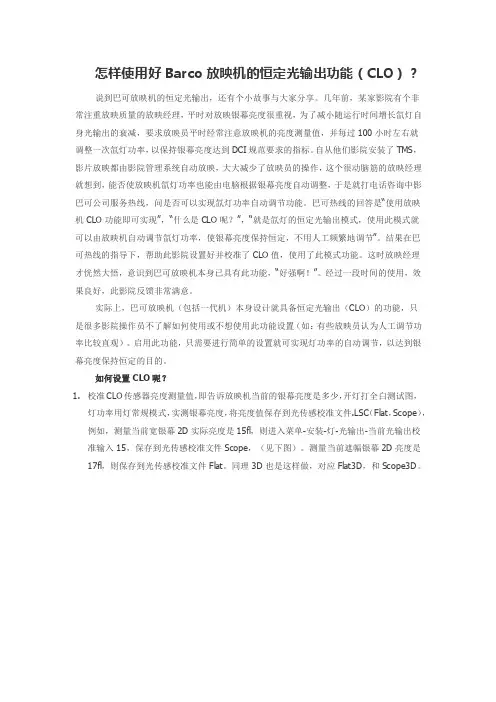

怎样使用好Barco放映机的恒定光输出功能（CLO）？说到巴可放映机的恒定光输出，还有个小故事与大家分享。

几年前，某家影院有个非常注重放映质量的放映经理，平时对放映银幕亮度很重视，为了减小随运行时间增长氙灯自身光输出的衰减，要求放映员平时经常注意放映机的亮度测量值，并每过100小时左右就调整一次氙灯功率，以保持银幕亮度达到DCI规范要求的指标。

自从他们影院安装了TMS，影片放映都由影院管理系统自动放映，大大减少了放映员的操作，这个很动脑筋的放映经理就想到，能否使放映机氙灯功率也能由电脑根据银幕亮度自动调整，于是就打电话咨询中影巴可公司服务热线，问是否可以实现氙灯功率自动调节功能。

巴可热线的回答是“使用放映机CLO功能即可实现”，“什么是CLO呢？”，“就是氙灯的恒定光输出模式，使用此模式就可以由放映机自动调节氙灯功率，使银幕亮度保持恒定，不用人工频繁地调节”。

结果在巴可热线的指导下，帮助此影院设置好并校准了CLO值，使用了此模式功能。

这时放映经理才恍然大悟，意识到巴可放映机本身已具有此功能，“好强啊！”。

经过一段时间的使用，效果良好，此影院反馈非常满意。

实际上，巴可放映机（包括一代机）本身设计就具备恒定光输出（CLO）的功能，只是很多影院操作员不了解如何使用或不想使用此功能设置（如：有些放映员认为人工调节功率比较直观）。

启用此功能，只需要进行简单的设置就可实现灯功率的自动调节，以达到银幕亮度保持恒定的目的。

如何设置CLO呢？1.校准CLO传感器亮度测量值，即告诉放映机当前的银幕亮度是多少，开灯打全白测试图，灯功率用灯常规模式，实测银幕亮度，将亮度值保存到光传感校准文件.LSC（Flat，Scope），例如，测量当前宽银幕2D实际亮度是15fl，则进入菜单-安装-灯-光输出-当前光输出校准输入15，保存到光传感校准文件Scope，（见下图）。

测量当前遮幅银幕2D亮度是17fl，则保存到光传感校准文件Flat。

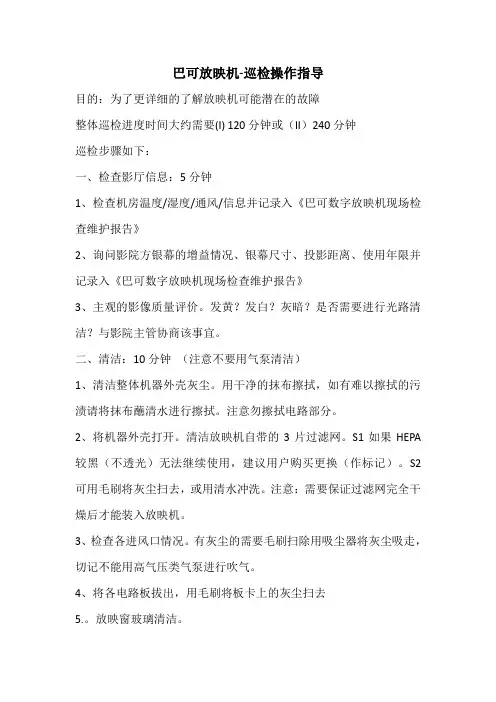

巴可放映机-巡检操作指导目的：为了更详细的了解放映机可能潜在的故障整体巡检进度时间大约需要(I) 120分钟或（II）240分钟巡检步骤如下：一、检查影厅信息：5分钟1、检查机房温度/湿度/通风/信息并记录入《巴可数字放映机现场检查维护报告》2、询问影院方银幕的增益情况、银幕尺寸、投影距离、使用年限并记录入《巴可数字放映机现场检查维护报告》3、主观的影像质量评价。

发黄？发白？灰暗？是否需要进行光路清洁？与影院主管协商该事宜。

二、清洁：10分钟（注意不要用气泵清洁）1、清洁整体机器外壳灰尘。

用干净的抹布擦拭，如有难以擦拭的污渍请将抹布蘸清水进行擦拭。

注意勿擦拭电路部分。

2、将机器外壳打开。

清洁放映机自带的3片过滤网。

S1如果HEPA 较黑（不透光）无法继续使用，建议用户购买更换（作标记）。

S2可用毛刷将灰尘扫去，或用清水冲洗。

注意：需要保证过滤网完全干燥后才能装入放映机。

3、检查各进风口情况。

有灰尘的需要毛刷扫除用吸尘器将灰尘吸走，切记不能用高气压类气泵进行吹气。

4、将各电路板拔出，用毛刷将板卡上的灰尘扫去5.。

放映窗玻璃清洁。

三、光学部件：光路I：20分钟，除引擎光管内部以外的光路1、将镜头拔出，用镜头布清洁镜头内外面的灰尘。

2、打开光闸，用镜头布擦拭引擎出光口。

3、将灯箱拔出，用镜头布擦拭折射镜（Cold mirror），擦拭引擎光入口（integrator rod）。

4、将氙灯从灯箱内拿出，放置于安全的地方暂存。

擦拭反光碗、滤光镜UV。

如有污迹，需进行特殊清洁处理。

光路II：120分钟，包括引擎光管内部全部光路见引擎内部光路清洁四、冷却系统：3分钟1、检查排风机的风速。

C系列需满足8-12米/秒。

B系列需满足12-15米/秒。

注意风扇状况。

2、检查液体压力。

S1满足气压指针1-1.5pa值。

S2液面高于MIN 低于MAX值。

五、氙灯/灯箱：3分钟1、状况，观察氙灯运行情况。

记录当前情况。

稳定？闪烁？变黑？询问备用灯情况。

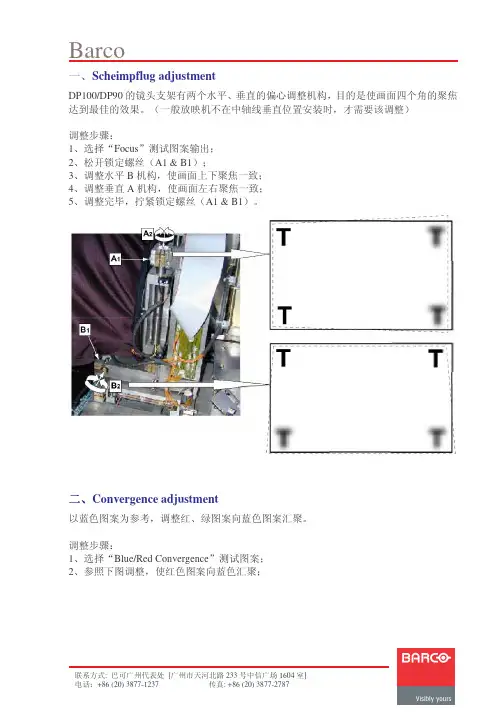

一、Scheimpflug adjustmentDP100/DP90的镜头支架有两个水平、垂直的偏心调整机构，目的是使画面四个角的聚焦达到最佳的效果。

（一般放映机不在中轴线垂直位置安装时，才需要该调整）调整步骤：1、选择“Focus”测试图案输出；2、松开锁定螺丝（A1 & B1）；3、调整水平B机构，使画面上下聚焦一致；4、调整垂直A机构，使画面左右聚焦一致；5、调整完毕，拧紧锁定螺丝（A1 & B1）。

二、Convergence adjustment以蓝色图案为参考，调整红、绿图案向蓝色图案汇聚。

调整步骤：1、选择“Blue/Red Convergence”测试图案；2、参照下图调整，使红色图案向蓝色汇聚；3、重新选择“Blue/Green”测试图案；4、参照下图调整，使绿色图案向蓝色图案汇聚。

三、Max lightoutput更换Cold mirror及更换DMD引擎之后，需要进行该调整。

（注意，该调整之后，一般情况之下还要对DMD引擎光路进行调整）调整前，准备工作：1、先调整氙灯X-Y-Z，使其达到最大光输出；2、松开上图1，2，3的锁定螺丝；3、选择“全白”测试图案输出；4、将一个照度计固定在屏幕中心。

调整步骤：1、调整2达到最大光输出（从照度计度数，下同）；2、调整3达到最大光输出；3、重复步骤1&2，使最大光输出；4、记下当前最大光输出的数据；5、逆时钟旋转1一圈；6、重复步骤1 4；7、如果数据增大，转到步骤5 7；如果数据减小，转到步骤8；8、顺时钟旋转1一圈；9、步骤1 4；重复10、如果数据比之前增大，返回步骤8 10；如果数据减小，转到步骤11；如果数据相当，那么当前值最是最多光输出，到此结束；11、转到步骤5 6。

四、Uniformaty调整光到屏幕的均匀性，保证左右两边的亮度相当。

调整前，先固定两个照度计在屏幕的两侧（取屏幕宽5％左右的边缘）。

巴可放映机远程诊断方案（单机版）试行随着国内数字电影机安装量的增长，出现了现实问题，就是报修的机器（非都是硬件问题）绝对数量增加。

限于条件限制，一般购机前是对影院经理做介绍，DC实际使用中，则由放映员来操作，有相当部分的放映员没有培训机会，导致出现异常时束手无策，只能打电话报修，其中：有相当数量是各种设置问题，该方案能在影院基本不增加费用的情况下，有效帮助工程师远程辅助判断放映机故障，缩短维修周期，节约维修成本，有助票房。

条件：一：硬件1：带无线功能的笔记本笔记本要设在与放映机同一网段列：BARCO (default): 192.168.0..3Your computer: 192.168.0.XXX XXX: any放映机网段设置于服务器关联不同服务器巴可DC地址定义IP分别：GDC服务器;BARCO:192.168.0.3，TI 192.168.0.2，DCTP 192.168.0.4 子网掩码：255.255.255.0 网关:蒙太奇CDCS2000服务器;BARCO:192.168.206.3，TI 192.168.206.2，DCTP 192.168.206.4 子网掩码：255.255.240.0 网关:杜比服务器;BARCO:192.168.1.134，TI 192.168.1.133，DCTP 192.168.1.4 子网掩码：255.255.255.128，网关：192.168.1.129）建议有线连放映机，无线上网，无线连DC，有线上网也可，只是不在DC旁，看不到远程调试情况2 ：无线路由器网址需做相应设置二：网络笔记本电脑能连上外网（INTERNET）三：软件1 ：远程控制软件：建议QQ2：放映机控制软件四：设备维护方：相关有丰富实际维修，维护，协调经验的工程师。

五：影院具有简单维修经验的放映员（参加过技术培训的较好）。

电影院放映设备操作指南说明书一、概述电影院放映设备操作指南旨在为电影院工作人员提供操作电影放映设备的详细指导，以确保电影放映过程顺利进行，提供优质的观影体验。

二、设备检查与准备1. 检查投影机：确认投影机的灯泡是否正常运作，调整图像的亮度和对比度至合适的水平。

2. 检查音响系统：确认音响系统的声音效果正常，各声道的平衡调整到适当的位置。

3. 检查放映机：检查放映机的磁带或硬盘的读取器是否正常运作，以及放映机的散热是否良好。

三、电影放映操作步骤1. 打开电影放映设备：按照设备说明书，依次打开投影机、音响系统和放映机，确保设备开启顺序正确。

2. 导入电影：使用放映机的读取器导入电影磁带或硬盘，并选择正确的影片。

3. 调整图像：通过投影机的遥控器或操作面板，调整图像的位置、大小和清晰度，以便观众可以获得最佳的视觉效果。

4. 调整声音：通过音响系统的控制面板，调整各声道的音量和平衡，确保观众能够享受到清晰、平衡的声音效果。

5. 检查投影状态：在电影播放前，确认投影机、音响系统和放映机的运行状态是否正常，并确保没有任何技术故障。

6. 开始放映：按下放映机或投影机的“播放”按钮，开始电影放映。

同时，确保灯光适当调暗，营造良好的观影环境。

7. 监控放映过程：在整个放映过程中，操作人员需要时刻监控设备运行状态，确保影片的播放流畅，避免任何技术故障。

8. 结束放映：电影放映结束后，关闭投影机、音响系统和放映机，并确保所有设备处于安全关闭状态。

四、设备维护与故障排除1. 定期检查设备：按照设备厂家的指引，定期检查设备的磨损程度，并进行必要的维护和保养。

2. 备用设备准备：备有一台备用的投影机和放映机，以应对突发设备故障。

3. 快速故障排除：当设备出现故障时，应立即停止放映并进行排除故障的操作，或者迅速切换至备用设备。

五、安全注意事项1. 使用防尘罩：在设备不使用时，应使用防尘罩覆盖投影机和放映机，防止灰尘和污垢进入设备内部。

荧光粉激光光源放映机--中影光峰ALPD技术激光光源安装场地及使用要求1、产品运行环境Item 最小值典型值最大值单位周围环境10 25 35 * 摄氏度相对湿度5% - 85% n.a空气洁净度- - ISO 14644-1 第9类海拔-60 - 3000 米Item 最小值最大值单位交流电压200 240 伏交流频率50 60 赫兹功率要求- 15A/200伏交流电瓦2、供电电源要求•光源电源模组和放映机充分接地后方可使用，•禁止在放映机和光源未充分接地的情况下使用放映机3、网络需求Item NOC 网口需求通过VPN接入CFGDC NOC 1个空闲交换机网口1. 开关灯流程开关灯流程基本与氙灯一致，开机时间需20秒，请耐心等待；开关灯间隔时间1分钟以上。

2. 网络配置光源为租赁模式，需要单独接中影环球VPN 专线通过NOC 系统下时间授权。

所以，必须保持网络的畅通，否则授权时间用完后影响放映。

同时客服也将通过NOC 监控光源的使用状况，及时为用户排查使用中遇到的问题。

3. 光输出调整激光光源的光输出可调功率为20%-100% 4. Macro 设置2D 、3D Macro 为安装时光学测试设定好的值(激光改装时设定的MCGD 文件、LSC 文件、光输出模式请勿更改)，无需频繁调整电流值。

5. 灯型选择影院人员重置投影灯型时请确记选择改装光源时工程师初始选择的投影灯灯型； 6. 操作习惯使用习惯与氙灯投影机一样，不影响服务器、TMS 等的使用。

7. 散热激光热量通过影院风机抽走，若不安装风机，建议安装空调进行散热。

8. 授权充值注意事项a 、保证光源与NOC 连接正常，光源处于联网状态。

脱网状态无法进行授权b 、授权过程应在不放映的情况下进行，放映过程中无法进行授权充值。

c 、授权过程保证网络通畅，授权时不可断线脱网。

光源操作培训拆开放映机左侧外壳，用干净镜头布清洁投影机导光柱和光源合光模组出光透镜。

恒大影城放映操作管理办法（试行）第一章总则第一条为规范各地影城（以下简称影城）的放映操作管理，确保恒大院线管理有限公司（以下简称院线）属下各影城正确、规范、合理的进行放映操作，特制订本管理办法。

第二条影城技术主管为影城放映管理的第一负责人，负责完成影城放映管理工作。

第二章设备使用和保养第三条影城每日早上开机前必须检查放映机排风和机房空调是否正常。

第四条每日早上要检查放映设备表面卫生，包括：放映机、机柜、服务器、还音机柜、3D设备、镜头、窗口玻璃，视情况进行清洁，并按厂商要求填写《巴可放映机维护保养记录》。

第五条开关机需按照规定顺序进行：开机时先开放映机后开服务器最后开还音机柜，放映时先点灯，后播放，关机时顺序相反。

第六条每日首场放映前，需打白光测试，观察画面亮度是否正常，是否闪烁，对将要放映的影片进行试映。

第七条每周至少播放一次测试片，检查各路音箱是否正常。

第八条每周或半个月（视各影院机房卫生条件而定）对放映机过滤网、机柜等进行清洁，对各线路接口进行检查，并按厂商要求填写《巴可放映机维护保养记录》。

第九条放映员在使用中发现问题应及时通知技术主管，按照技术主管要求操作，并填写《恒大影城放映日志》。

第三章日常放映工作管理第十条营业前工作1.查看《恒大影城放映日志》,了解前一天相关事项，并进行及时处理。

2.领取当日排片表(含广告放映计划)，了解当班期间各场的开场及散场时间，做好相关准备。

3.设备开机检查：检查机器是否能正常运作，电压、电流、抽风散热系统等是否正常（最晚在开映前15分钟开机检查完毕）。

4.放映室的整理和清洁卫生。

第十一条放映前工作1.开映前30分钟开空调抽风系统(具体时间以实际情况为准)。

2.开映前十分钟开场灯，播放影院指定的背景音乐。

3.核对即将播放的预告片、广告、影片，按先后顺序添加到服务器播放菜单栏里，确定音量、幕别等常规参数。

4.放映开启氙灯前须与售票处确认售票情况，如该场无售票，则不得开启氙灯。

镜头调整镜头跑位与限位调整1．重新安装镜头，确保镜头是否安装到位，重新拔插影院控制板，放映机右侧第四块板卡（带有网口）。

一代机需要插拔板卡箱。

镜头下面有一可左右拨动的金属杆，拨到一头是锁紧镜头，另一头是卸下镜头。

2．看镜头的光是否从镜头中间打出。

尽量从镜头中间打出，如果不是，使用镜头位移，使光从镜头中间打出，避免镜头调整到达极限。

3．重新调整镜头文件。

使镜头打满整个银幕。

1）登陆高级用户2）输入用户名：st 密码：default3）选择：配置---镜头----lens seting，弹出下面对话框，重新调整镜头，打满整个屏幕。

4）点击：关闭。

注：镜头位移：图像上下左右移动；镜头变焦：图像放大和缩小；镜头聚焦：图像的虚实度。

B系列机器调整聚焦需要时间比较长，按住3-5分钟有变化也正常。

5）点击：保存，这时候会弹出一个保存的路径，选择Flat（遮幅）或者score（宽银幕）6）然后进入：配置—MARCO设置，点击此通道的编辑按钮，重新选择镜头文件，然后点击“保存”，如下图：4．如果，银幕上面或者下面超出银幕边缘，需要调整遮框，调整遮框步骤，先择：配置---银幕---遮框，选中红色圆点，这时候选中的圆点颜色会变深，点击右侧上下左右方向键，选中的圆点会上下运动，可做遮框设置，保存，和做镜头文件相同。

注意：总复位按钮，是将遮框全部复位，没有遮框。

成原始的分辨率。

5．设置完成后，需要重新选择保存的文件，配置—MARCO设置，点击此通道的编辑按钮，重新选择保存的遮框文件，点击保存，如图：5．镜头引导与归为选择：安装—高级—镜头参数，如图：会弹出下图对话窗口：查看镜头上面的备件号“R******”需要与镜头栏里面的备件号码一致，若不一致，需要点击“更改”，选择一致的镜头备件号码。

然后点击“启动”按钮。

这时候你会看到镜头自己在调整。

这个时间需要等待几分钟，等待镜头不动，触摸屏显示完成。

这个时候说明已经完成镜头引导与归为操作。

巴可投影系统操作手册项目名称：北京市朝阳区应急指挥中心一、功能描述：●Apollo是用于开窗口、调用模式，窗口叠加、漫游等功能。

●remotepointer是远程鼠标软件，可以将网络上的计算机鼠标键盘连接到大屏使用。

二、系统使用：开机：当你需要打开投影墙时请确保机器电源都在接通状态，将机器的电源开关打开；然后通过集中控制触摸屏的“控制室\大屏幕\电源开或电源关来控制投影墙的开关。

（如果投影机电源是关闭的请先打开电源再做上面操作）。

电源部分（上面开关为灯开关；下面为电源开关）打开投影机后再打开拼接系统AUGUS和扩展箱（先打开扩展箱电源，之后再打开ARGU 电源）；控制器正面门内是ARGUS第二个电源开关‘POWER’。

注：在使用Crestron控制有关投影系统必须在拼接系统开着的状态关机当你不需要使用投影墙需要关闭机器时，请用遥控或者软件将灯关闭，3分钟后将投影机后面的电源开关关闭（如果经常使用就不必关闭电源），之后切断投影机电源即可。

注意：在关闭机器后3分钟内最好不要启动机器！拼接系统可以长时间运行。

三、软件部分使用1、使用系统APOLLO软件1．1、控制器系统启动后（在起动时APOLLO软件、鼠标上大屏软件remotepointer会随系统启动）开启服务PC（DELL）使用APOLLO软件1．2、打开服务PC机里APOLLO软件的“设置”（开始-程序-Barco Apollo-Settings）选中“激活Apollo”，然后点击确定。

（如下图）那么以后再启动系统的时候，便不需要再进行这项设置，如果没有选中“激活Apollo”，那么以后每次启动系统都要首先进行这项设置。

1．3、打开服务PC里APOLLO软件的“资源管理器”（开始-程序-Barco Apollo-Explorer）1．4、在打开“资源管理器”后就可以直接在窗口里控制信号窗口的各种模式了（点击模式上大屏；再点击一下，模式从大屏上卸载）。
