巴可DLP大屏Encore控制台简单操作

DLP大屏幕系统操作手册1.1 DLP大屏幕系统组成矿业DLP大屏幕投影拼接显示系统包括拼接单元组合墙体、图像拼接控制器、大屏控制控制管理软件、矩阵切换器、接口设备、专用线缆等，由以下部分组成：◆拼接单元组合墙体：本大屏幕投影显示墙由6套50″拼接单元组成，组合方式为2×3（行 列）；✧50单元屏幕尺寸：1026mm宽×762 mm高x 680 mm 厚；✧整屏显示面积为：(1026 mm×3)×( 762mm×2)= 3078mm宽×1524mm高✧整屏分辨率为：(1024×3)×(768×2)=3072×1536✧单元底座高度：实际高度根据用户现场确定；✧核心部件采用美国TI公司最新发布的12°偏转角0.7″ LVDS DMD，DDP3020F投影芯片，物理分辨率达1024×768。

✧采用复合玻璃幕，采用纯无机材料，整墙屏幕平整度≤0.3mm，增益度为3.7，水平视角为>160度，垂直视角为>80度无缝拼接组合方式，物理拼缝小于0.5mm。

附上大屏系统尺寸图如下：50 2x3 大屏系统尺寸图◆多屏全硬件拼接图像处理器-拼接控制器是一款性能强大的高端图像处理设备，能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。

拼接控制器采用目前最新的计算机集成技术、网络技术，并具有特有的独立PCI64/66总线传输技术，系统资源占用少，稳定可靠。

控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。

控制器采用多总线并行处理机制，能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢桢现象。

拼接控制器支持多种视频输入模式，包括复合视频（DVD 或摄像头信号），计算机视频（电脑信号VGA 或DVI ）等。

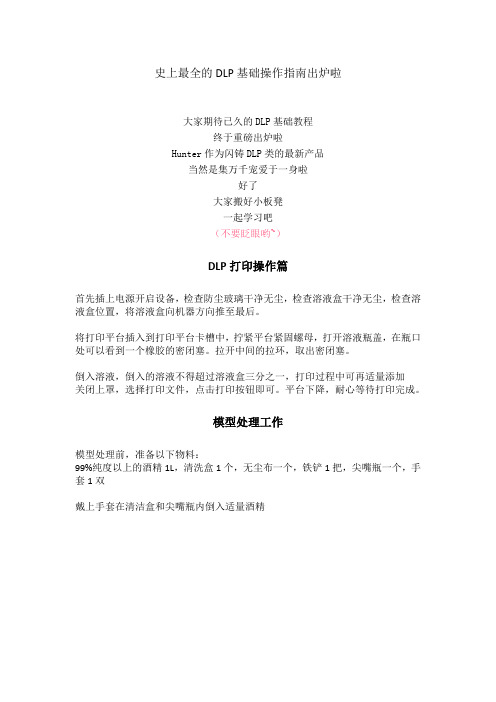

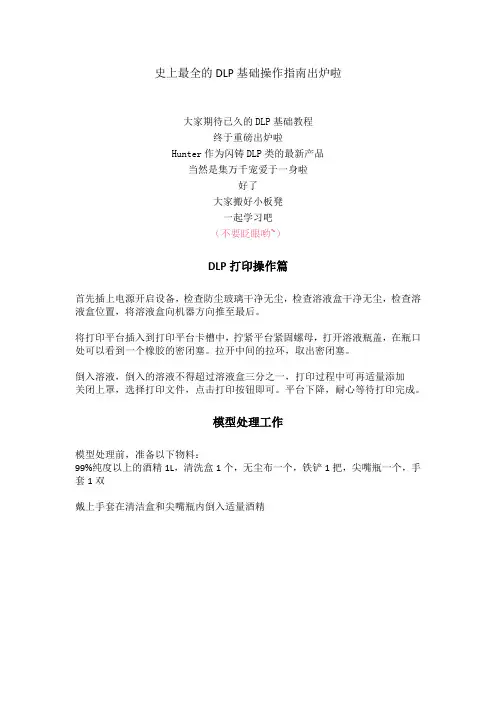

史上最全的DLP基础操作指南出炉啦
大家期待已久的DLP基础教程
终于重磅出炉啦
Hunter作为闪铸DLP类的最新产品
当然是集万千宠爱于一身啦
好了
大家搬好小板凳
一起学习吧
（不要眨眼哟~）
DLP打印操作篇
首先插上电源开启设备，检查防尘玻璃干净无尘，检查溶液盒干净无尘，检查溶液盒位置，将溶液盒向机器方向推至最后。

将打印平台插入到打印平台卡槽中，拧紧平台紧固螺母，打开溶液瓶盖，在瓶口处可以看到一个橡胶的密闭塞。

拉开中间的拉环，取出密闭塞。

倒入溶液，倒入的溶液不得超过溶液盒三分之一，打印过程中可再适量添加
关闭上罩，选择打印文件，点击打印按钮即可。

平台下降，耐心等待打印完成。

模型处理工作
模型处理前，准备以下物料：
99%纯度以上的酒精1L，清洗盒1个，无尘布一个，铁铲1把，尖嘴瓶一个，手套1双
戴上手套在清洁盒和尖嘴瓶内倒入适量酒精
模型打印完成后，点击复位按钮，平台上升到初始位置
拧松平台紧固螺母，取出打印平台
取出平台斜置，将多余耗材空到溶液盒内部，
用尖嘴瓶简单清洗打印平台上的模型，洗去模型表面残余溶液，用镊子先将打印模型边缘翘起，之后用铁铲铲下模型
取下模型后，放置在清洗盒中
浸泡5分钟，结构复杂的模型可延长浸泡时间
取出浸泡后的模型，放置在阴凉通风处，晾干也可以使用风扇加速酒精溶液挥发
（最后成品展示）
以上图片来源：日本闪铸代理商各位闪族们，都学会了吗
闪妹可是会不定期抽查的哟~。

目录一．Encore处理器的接口说明二．Encore控制面板的键位区说明三．Encore控制台菜单说明四．Encore的简易说明一．Encore处理器介绍端口名称二．面板介绍三．Encore控制台菜单说明Encore Controller菜单HOME（菜单首页）这是LC（大型控制台）菜单，SC（小型控制台）不包括最后两项。

（一）INPUT（输入）要选择某个窗口后才能进入INPUT菜单，当前状态是所选窗口的属性，包括所在的1目的地（一台控制主机的情况下默认1，多台的时候根据情况调节）、2输入接口（可调，DVI、HD－15、BNC）、3信号格式（不可调，自动识别）、4输入类型（一般根据信号自动识别、不可调）、5空间颜色（RGB、SMPTE一般为RGB）、6取样模式（不可调自动识别）、7对比度（调节当前窗口信号，围75％－125％）、8亮度（调节当前窗口信号，围75％－125％）、9伽马值（调节当前窗口信号，围1.0－3.0）、10输入同步类型（一般是自动识别，可调H/V、CSync、SOG、Auto）、11补偿（默认是off，除特殊情况一般不更改）、12部分同步（是调节模拟信号用，默认是160mv）、13锐度（-10－10）。

1．HOME（主菜单）按下HOME返回主菜单2．CFG（配置菜单）按下CFG菜单显示的是当前窗口和SOURCE SELECTION里的键关联关系，例如1A对应1、SRC_3对应3。

包括文件（不可选）、文件名（不可选）、删除申请到哪里。

A、B ACK（返回上一级菜单）B、S AVE（存储当前设置）C、D ELETE（删除当前设置）3．AR（宽高比调整菜单）按下AR菜单显示当前窗口的比例，包括模式（可手动调节16：9、4：3、5：4、3：2、1：1、Custom）如果选择Custom，下面会出现Ratio，调节具体一个比例数值。

A、B ACK（返回上一级菜单）B、S AVE（存储当前设置）4．SAVE（存储）按下SAVE存储当前设置5．APPLY FORMAT（应用格式）按下APPLY FORMAT应用当前格式。

DLP操作说明一、开机操作1、先打开大屏幕屏幕供电线板开启后，在屏幕的正前方四五米处正对屏幕按开关机键---红色按键，等半分钟左右看到屏幕上方出现文字，证明已打开，若没有出现文字说明屏幕没有开启，走到未开启屏幕前方正对该屏幕按开关键即可。

2、再打开处理器前面板有两个按键，下为重启键，上为开关机键。

由于屏幕检测、信号延时，启动可能比较慢，大约两到三分钟启动完毕。

3、打开矩阵开关在矩阵后边电源线附近二、信号调用1、画面分割器的使用开机后等屏幕上蓝色文字消失后（十几秒），点击桌面分割器图标六块屏幕即可显示出所要显示图像。

2、远程控制端软件的使用该软件可以远程控制大屏幕的显示图像。

打开软件后，点击左上角新建图标可以在屏幕上任意拖拽，远程控制第一个下拉框选择你要调入的信号是内部还是外部信号，第二个选择你要调入的具体信号，然后点确定即可调入，屏幕上会在相同的位置显示出调入的信号。

也可以将常用的布局保存成固定方案，需要时直接调用即可。

该软件即可调用内部视频也可调用外部信号。

3、信号管理器的使用点击桌面图标打开信号调用窗体，选择“输入VGA/视频”出现信号调用窗体，选择方法同上即可调入信号。

4、信号调节a电脑信号有黑边，在信号上点右键，在设置的下级选项中选择下边filters，在下级菜单中选择RGB-PRO2，在下级菜单中选择properties,打开后可以调节信号的上下左右位置和尺寸大小。

b视频信号有黑边，在右键选项中选择画面大小位置调整，进入后选择increase size使图像变大。

三、关机操作1、关闭屏幕上显示的信号2、关闭处理器3、关闭屏幕等处理器关闭用遥控关闭屏幕，如果有没有关闭的再单个关闭4、关闭电源线板或直接关闭总开关四、其他相关操作1、去掉窗体上的菜单点击右键，在查看选项的下级菜单中取消显示菜单2、全屏显示双击要全屏显示的信号即可，再双击变回要来大小3、更换信号位置点住鼠标左键任意拖拽到要显示的位置4、如果要调入信号的窗口不能在最前端显示，可以在右键菜单中在前端显示中选择最前端显示。

巴可面板操作说明巴可面板操作说明1：准备工作1.1 检查面板的外观，确保没有明显的损坏或缺陷。

1.2 确保面板的电源线已正确连接，并接入电源插座。

1.3 打开电源开关，等待面板启动。

2：面板介绍2.1 主界面：面板主界面显示各种使用功能的图标，可通过图标进入相应功能。

2.2 手势控制：巴可面板支持手势控制功能，通过手势可以实现屏幕切换、音量调节等操作。

2.3 声音设置：面板上方设有音量调节按钮，可根据需求调整音量大小。

2.4 网络连接：面板支持无线网络连接，可通过设置界面进行网络配置。

2.5 外部接口：面板底部提供了多个接口，可连接外部设备，如键盘、鼠标等。

3：基本操作3.1 ：通过触摸面板进行操作，可以打开应用程序、选择菜单等。

3.2 滑动：在界面上滑动手指可以快速滚动内容，如翻页、滚动列表等。

3.3 捏合：使用两个手指捏合屏幕可以放大或缩小内容。

3.4 拖动：长按屏幕上的图标或文字后，可以拖动它们到其他位置。

3.5 返回：面板支持返回功能，可以通过返回按钮或者手势操作返回上一个界面。

4：高级功能4.1 屏幕投影：面板支持屏幕投影功能，可以将面板上的内容投射到其他显示设备上。

4.2 多任务管理：面板可以同时运行多个应用程序，通过多任务管理功能可以轻松切换应用。

4.3 文件管理：面板内置文件管理器，可以管理面板上的文件和文件夹，支持复制、粘贴、删除等操作。

4.4 设置界面：面板提供了丰富的设置选项，可根据个人喜好调整屏幕亮度、声音、语言等设置。

4.5 应用商店：通过应用商店可以和安装各种应用程序，扩展面板的功能和使用体验。

5：附件本文档包含以下附件：- 巴可面板用户指南- 巴可面板快速入门手册6：法律名词及注释- 本文档中涉及的法律名词及注释仅供参考，不构成法律意见。

具体法律问题请咨询专业律师。

巴可DLP大屏Encore控制台简单操作1、背景设定A、背景通道的选择按下BGA或BGB键，在触摸屏上可选择背景的输入方式，选定按下FORCE ACQUIRE（强制识别），可以更改背景。

（在按键闪烁并按键上方红灯熄灭时方可操作）。

一般选择DVI输入（就是背景计算机）B、背景信号设定所有需要通过背景计算机播放的文件，都要事先存储到背景计算机中。

（最好两台都存储,保证一台出现问题也不影响播出)图片格式、视频格式要是计算机能够识别的格式，每个栏目都可在计算机中存储自己的目录方便调用.当我们以图片为背景时，选定图片点击右键将其设置成桌面背景.当我们以图像为背景时,用计算机安装的KMPlayer播放,将播放器设置成全屏、循环播放。

根据背景墙的规模计算后的宽高比，编辑的图片和图像也要按照这个比例制作。

例如背景墙显示分辨率为3072×1536，图片和图像的编辑最好能保持或者高于这个分辨率，这样能够显示更好的效果。

2、窗口设定线路的通道巴可控制器接口定义可能和控制台窗口调出键不一致，(控制器的1A，1B可能对应控制台的3A，3B.）所以信号源连接时要注意.3、窗口信号的通道选择按下窗口键(1A等），在触摸屏右边小键盘区按下Input键进入窗口通道选择界面。

在触摸屏上选择需要输入的通道，选定按下FORCE ACQUIRE（强制识别）。

在这个界面我们可以对窗口中的图像进行亮度、对比度进行调整。

(在按键闪烁并按键上方红灯熄灭时方可操作)4、窗口的调整按下窗口键（1A等)，可以通过控制台右上角的操纵杆对其进行大小、区域的调节。

(在按键闪烁并按键上方红灯熄灭时方可操作）5、模式的存储为方便使用，可根据不同的栏目分别设置不同的模式。

巴可控制台的Preset Section（预存)区提供8页每页8个共64组存储模式.存储的方法是先根据栏目的需要设置模式，然后按下Learn＋要存的地方(如Learn＋1，表示当前模式存储到预存区1里面）。

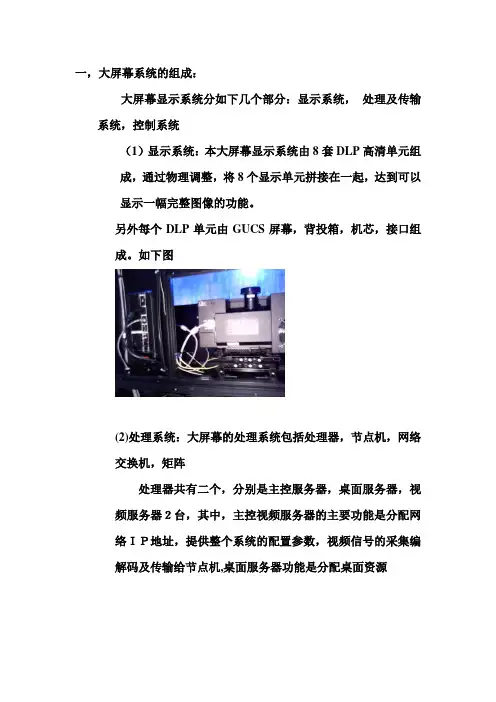

一，大屏幕系统的组成：大屏幕显示系统分如下几个部分：显示系统，处理及传输系统，控制系统（1）显示系统：本大屏幕显示系统由8套DLP高清单元组成，通过物理调整，将8个显示单元拼接在一起，达到可以显示一幅完整图像的功能。

另外每个DLP单元由GUCS屏幕，背投箱，机芯，接口组成。

如下图(2)处理系统：大屏幕的处理系统包括处理器，节点机，网络交换机，矩阵处理器共有二个，分别是主控服务器，桌面服务器，视频服务器２台，其中，主控视频服务器的主要功能是分配网络ＩＰ地址，提供整个系统的配置参数，视频信号的采集编解码及传输给节点机,桌面服务器功能是分配桌面资源二，系统开机系统开机分为以下三个步骤，1，系统供电，2机柜设备开机，3软件打开大屏及节点节机。

1，系统供电，将电源箱的所有供电空开打开，这时大屏幕系统会自检。

2，逐一打开处理器机柜中的所有服务器，从上至下。

另外交换机和矩阵不用手动开机，只要加电它们会自动启动。

3，软件开机，分如下步骤：第一，打开控制电脑，在控制电脑进入桌面后，会出现如下画面：这是软件的服务自启动，因为大屏幕控制软件VWAS有几个后台运行服务，它的服务在开机时自动启动，在这些服务没有完全启动完成之前无法打开VWAS，等服务完全启动后，点击桌面上的VWAS图标，会弹出对话框如下，输入密码111111即可登入其主界面，如下图,这时把鼠标移至虚拟墙上点右键会弹出一个对话框，选择”打开全部显示单元”项,约等一分钟左右，大屏幕将会全部打开，这时开机过程完成。

三，软件操作1调用信号：点击信号源图标,选中左边信号源栏中的某个信号，往右边模拟墙区域中拖过去。

松开鼠标，画面会落在刚才鼠标停留的那个单元上，当信号上了大屏幕，你可以选中模拟墙中的信号拖放在任意位置上。

此时信号仅仅只有一个单元屏面积大小，如果想放大，可以选中画面的边角施动，然后双击模拟的区域，画面会占满信号所跨区域的屏幕。

2调用模式：点击模式一栏，然后在要执行的模式下双击。

巴可DLP大屏Encore控制台简单操作1、背景设定A、背景通道的选择按下BGA或BGB键，在触摸屏上可选择背景的输入方式，选定按下FORCE ACQUIRE （强制识别），可以更改背景。

（在按键闪烁并按键上方红灯熄灭时方可操作）。

一般选择DVI输入（就是背景计算机）B、背景信号设定所有需要通过背景计算机播放的文件，都要事先存储到背景计算机中。

（最好两台都存储，保证一台出现问题也不影响播出）图片格式、视频格式要是计算机能够识别的格式，每个栏目都可在计算机中存储自己的目录方便调用。

当我们以图片为背景时，选定图片点击右键将其设置成桌面背景。

当我们以图像为背景时，用计算机安装的KMPlayer播放，将播放器设置成全屏、循环播放。

根据背景墙的规模计算后的宽高比，编辑的图片和图像也要按照这个比例制作。

例如背景墙显示分辨率为3072×1536，图片和图像的编辑最好能保持或者高于这个分辨率，这样能够显示更好的效果。

2、窗口设定线路的通道巴可控制器接口定义可能和控制台窗口调出键不一致，（控制器的1A，1B可能对应控制台的3A，3B。

）所以信号源连接时要注意。

3、窗口信号的通道选择按下窗口键（1A等），在触摸屏右边小键盘区按下Input键进入窗口通道选择界面。

在触摸屏上选择需要输入的通道，选定按下FORCE ACQUIRE（强制识别）。

在这个界面我们可以对窗口中的图像进行亮度、对比度进行调整。

（在按键闪烁并按键上方红灯熄灭时方可操作）4、窗口的调整按下窗口键（1A等），可以通过控制台右上角的操纵杆对其进行大小、区域的调节。

（在按键闪烁并按键上方红灯熄灭时方可操作）5、模式的存储为方便使用，可根据不同的栏目分别设置不同的模式。

巴可控制台的Preset Section（预存）区提供8页每页8个共64组存储模式。

存储的方法是先根据栏目的需要设置模式，然后按下Learn＋要存的地方（如Learn＋1，表示当前模式存储到预存区1里面）。
