矿用电缆命名规则矿用电缆是在矿井、采矿场所以及与矿山相关的工业环境中使用的电力传输线缆。

为了确保矿用电缆的安全可靠运行，对其命名规则进行了严格的规定。

矿用电缆命名规则主要包括以下几个方面：1. 电缆类型矿用电缆的类型根据其结构和用途的不同进行分类。

常见的矿用电缆类型有矿用橡套电缆、矿用聚氯乙烯绝缘电缆、矿用橡胶绝缘电缆等。

在命名时，通常以电缆类型作为前缀。

2. 绝缘材料绝缘材料是矿用电缆的重要组成部分，直接影响其绝缘性能和使用寿命。

常见的绝缘材料有橡胶、聚氯乙烯、交联聚乙烯等。

在命名时，通常以绝缘材料的缩写作为后缀。

3. 导体材料和结构矿用电缆的导体材料和结构直接决定了其导电性能和承载能力。

常见的导体材料有铜、铝等，常见的结构有单芯、多芯等。

在命名时，通常以导体材料的缩写和结构作为中间部分。

4. 额定电压和电流矿用电缆的额定电压和电流是其安全运行的重要参数。

额定电压表示电缆能够承受的最高电压，额定电流表示电缆能够承载的最大电流。

在命名时，通常以额定电压和电流作为后缀。

5. 使用环境和特殊要求根据不同的使用环境和特殊要求，对矿用电缆的性能和结构有一定的要求。

例如，耐油、耐酸碱、耐高温等特殊性能。

在命名时，通常以使用环境和特殊要求作为后缀。

综合上述几个方面，一个完整的矿用电缆的命名规则可以如下所示：【电缆类型】+【绝缘材料缩写】+【导体材料缩写+结构】+【额定电压】+【额定电流】+【使用环境和特殊要求】例如，一种橡套绝缘、铜导体、单芯结构、额定电压为0.6/1kV、额定电流为100A、耐油、耐高温的矿用电缆，可以命名为：橡套电缆（ZR）- 铜单芯电缆（CU）- 0.6/1kV- 100A- 耐油耐高温电缆通过矿用电缆的命名规则，可以清晰地了解到电缆的基本参数和特性。

这不仅方便了电缆的选型和使用，也保证了矿用电缆在矿山环境中的安全可靠运行。

需要注意的是，在使用矿用电缆时，要根据实际情况选择合适的电缆类型和规格，并严格按照电缆的安装和使用要求进行操作，以确保电缆的正常运行和延长使用寿命。

井下管、线（电缆）吊挂标准及管理办法一、管路吊挂标准1.岩石掘进巷道、煤、半煤岩掘进巷道最上面管路的吊挂离轨道面的高度为1.8米，每隔4米打一个帮部锚杆进行固定，采用抱箍方式吊挂：按管径的大小排列，最小管子在上面,最大管路在最下面,管子之间的空隙为150mm。

管路吊挂力求做到“平行成直线”和美观。

在编制掘进施工作业措施时，对管路吊挂要按本文要求有明确的规定，从技术源头抓起。

2.井下所有的管路，每隔100米设一管标，管标颜色一致，内容为用途、规格型号。

3.井下所有的管路每年至少进行一次油漆防腐，各种管路表面刷漆要用不同颜色区分。

4.需要对巷道进行喷浆时，施工单位必须采取保护管路的措施。

严禁将浆喷到管路上，否则按每米50元罚施工单位，同时清理干净。

5.通风科提前一个月将需要安装瓦斯抽排管的设计图纸交施工队，无设计图纸禁止施工，影响生产追究相关单位领导责任。

二、电缆吊挂标准1.电缆不应和风管或水管悬挂在同一侧，有淋水处必须采取保护措施。

电缆上严禁悬挂任何物件，电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。

在有瓦斯抽放管路的巷道内，电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

2.所有斜巷,必须使用具有7个以上钩头的电缆钩吊挂,风巷可用5个以上钩头的电缆钩吊挂.电缆钩悬挂点的间距为1.0m,同钩电缆驰度一致.所有掘进巷、回采巷的电缆均布置在行人侧,所有斜巷的电缆均布置在水沟侧。

主要大巷的电缆和管路分开吊挂。

3.同一电缆钩内电缆的排列顺序:由上到下按照高压电缆,低压电缆顺序吊挂,顺序不得随意窜钩吊挂。

4.各种小电缆线,采用特制电缆钩平行吊挂，不得交叉、捆扎吊挂。

有条件的巷道应与电力电缆分开吊挂，否则应吊挂在电力电缆上方并保持0.1m的间距。

在距迎头50米处安装电缆的放、收装置。

5.电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.6m.电缆接线盒应固定吊挂,并使接线盒与主线保持在同一水平面内。

7″导线 基本控制 井 下 导 线 15″导线 15″导线 采区控制
30″导线
第一节 井下导线的布设与等级
表1-1
基本控制导线的主要技术指标
一般边长 /m 60～200 40～140 导线全长相对闭合差 闭(附)合导线 1/8000 1/6000 复测支导线 1/6000 1/4000
井田一翼 长度/km ≥5 ＜5
第一章 井下平面控制测量

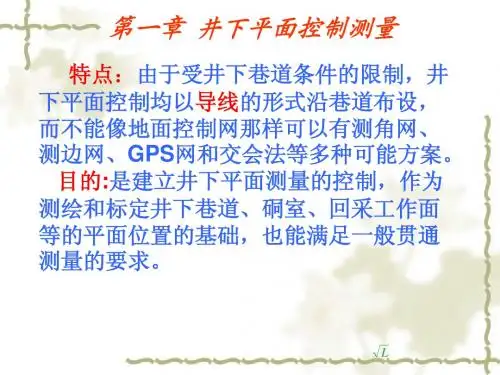

特点：由于受井下巷道条件的限制，井 下平面控制均以导线的形式沿巷道布设， 而不能像地面控制网那样可以有测角网、 测边网、GPS网和交会法等多种可能方案。 目的:是建立井下平面测量的控制，作为 测绘和标定井下巷道、硐室、回采工作面 等的平面位置的基础，也能满足一般贯通 测量的要求。
2. 测量角度： 前后视点上挂垂球线，作为瞄准的标志。 若井下巷道中风大，锤球加重，放入水桶中稳定， 或加挡风布。 井下黑暗潮湿，并有瓦斯及煤尘，仪器有较好的 密封性，经纬仪及觇标均需照明，最好有防爆 照明设备。 将矿灯置于垂球线的后侧面，并在矿灯上蒙一层 白纸或毛面薄膜，使垂球线清晰地呈现在柔和 的光亮背景上。 井下测角方法与地面一样，有复测法和测回法。 其步骤如下：
B A
β
1)
2)
3) 4) 5)
6)
设欲测角度ACB(如图)，则在测站C上安置经纬仪 C 后将度盘对在0°附近 图1-14 正镜瞄准后视点A,读取水平度盘读数a1,十字丝中 丝瞄准垂球上标志,竖盘指标水准管气泡居中后读 取竖盘读数LA 正镜顺时针旋转瞄准前视B,读取b1和LB 倒镜后逆时针旋转照准部，瞄准B,读取b2和RB 逆时针旋转照准部，瞄准A,读取a2和RA 计算一测回水平角:
L
第一节 井下导线的布设与等级

矿井测绘工作规定及技术管理规定一、工作规定㈠、测绘基础工作1、各矿井井上下测量控制系统要健全且资料保存完好，井上、下平面及高程控制基点要建立齐全并有保护措施。

2、矿井井下基本控制导线应采用7″级导线，一般应每300～500m延测一次，每隔1.5～2km加测一条陀螺定向边。

3、在进行中腰线标定工作前，测量技术人员要对设计和开工通知单上的数据、附图进行校核，并填写资料审定单，检查无误后方可进行现场标定。

重要工程须计算设计导线及绘制施工放大图。

4、对于一井内测距大于3000m的贯通或两井间的贯通，必须编制贯通测量技术设计书。

贯通测量设计书，须报集团公司审批后方可实施；贯通结束后要及时进行总结。

5、凡掘进巷道透其它井、巷、峒室、老塘以及向水、火、瓦斯等危险边界或保安煤柱边界掘进时，测量人员应按岩巷提前20～30 m，煤巷提前30～40m （当掘进巷道从巷道、回采工作面和危险区域上方、下方或附近通过时，其间距按小于巷道高度或宽度四倍）及时发放安全或透窝通知单。

通知单由测量现场组长或技术员填写，并经测量主管、地质主管（或水害专管）和分管科长签字后发送矿分管领导、施工单位及技术、安全、通风等单位；现场测量人员应对能行人的巷道在现场标出透窝位置，并向施工单位交待清楚。

6、矿井主要巷道及采区上、下山或工作面贯通或透窝后测量技术人员要及时组织接测，并对测量资料进行平差以提高井下测量控制网的精度。

㈡开采沉陷治理1、各类建（构）筑物保护煤柱要及时进行设计并报集团公司审批。

2、对矿区的各项开采沉陷治理工程｛如建（构）筑物保护、维修、迁村征地、塌陷区治理等｝，测绘技术人员要负责技术把关并建立管理台帐。

3、各矿井要积极开展地表与岩层移动及“三下”采煤观测工作，观测站设计须经矿总工程师和集团公司生产技术部审批后实施，并严格按《规程》、“规范”要求进行定期观测，观测工作结束后，应及时编写技术总结，评定成果资料。

4、每月至少组织一次对井田范围内的地形、地物巡视活动，观察变化情况，发现问题及时汇报并采取措施，并用专用记录本进行记录。
