舞台灯光知识培训共35页文档

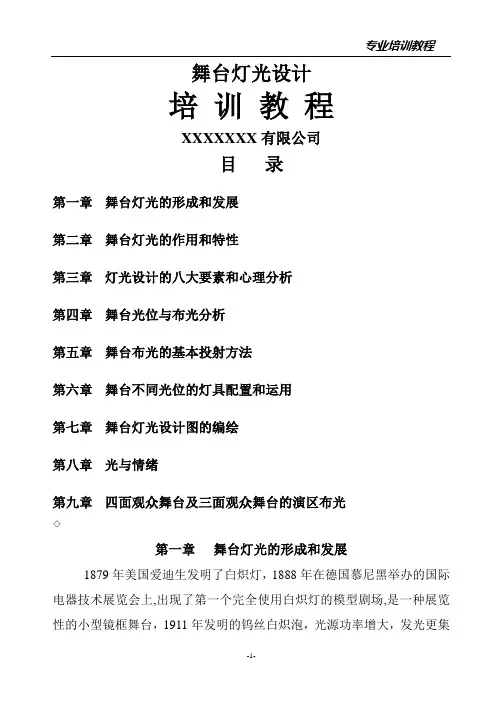

舞台灯光设计培训教程XXXXXXX有限公司目录第一章舞台灯光的形成和发展第二章舞台灯光的作用和特性第三章灯光设计的八大要素和心理分析第四章舞台光位与布光分析第五章舞台布光的基本投射方法第六章舞台不同光位的灯具配置和运用第七章舞台灯光设计图的编绘第八章光与情绪第九章四面观众舞台及三面观众舞台的演区布光◇第一章舞台灯光的形成和发展1879年美国爱迪生发明了白炽灯，1888年在德国慕尼黑举办的国际电器技术展览会上,出现了第一个完全使用白炽灯的模型剧场,是一种展览性的小型镜框舞台，1911年发明的钨丝白炽泡，光源功率增大，发光更集中，产生聚光灯.自从电灯应用于舞台上,舞台灯光发生了飞跃性的进展，进入了崭新的现代舞台灯光时期，也使舞台灯光由单纯的舞台照明，进而跨入艺术造型阶段。

在我国，电光源使用较晚，1888年故宫安装了电灯，这是中国首次使用。

舞台上应用灯光效果大约在二十世纪二、三十年代，多是汽灯和电灯同时使用。

夏衍,欧阳山尊、吴韧之、苏丹等前前辈们在演出中都曾较好地选用过。

目前，舞台灯光的光源种类繁多，有白炽灯、卤钨灯、金属卤化物放电灯氙灯，紫外线,激光等等，灯具有聚光灯、成像聚光灯、泛光灯、投影幻灯、追光灯、换色器、电脑灯等等；控制设备也由早期的钢丝操作器、变压器发展到现代的可控硅、各类调光台。

1147年中国孟之老著的《东京梦华录》书中记载，“北宋的都城汴梁,每逢元宵节演出歌舞百戏,宣德楼上重黄绿,内为皇帝看戏的地方，楼下用木枋垒成露台,既今之舞台，在两旁朵楼各挂灯球一枚，丈余大，内有椽烛。

”这段文字说明了12世纪的中国，室外演出就使用了灯光，始建于1183年的山西金代古戏台是中国迄今为止最古老的戏台,有戏台必有演出,尔后古戏台在全国遍地开花.这种演出达到鼎盛。

外国历史记载，16世纪以前的戏剧演出，基本上是在室外进行的,虽然已逐渐形成了舞台，但观众还是在露天中看戏。

16世纪中，观众虽然可以坐在室内或廊下,三面围绕着舞台看戏,但整个剧场观众厅设有了屋顶。

舞台灯光基本知识全攻略一、舞台灯光的常用光位要想做好专业舞台灯的配置，道先要了解舞台灯具的常用光位。

这是正确选用配置的一个重要环节。

1、面光：自观众顶部正面投向舞台的光，主要作用为人物正面照明及整台基本光铺染。

2、耳光：位于台口外两侧，斜投于舞台的光，分为上下数层，主要辅助面光，加强面部照明，增加人物、景物的立体感。

3、柱光（又称侧光）：自台口内两侧投射的光，主要用于人物或景物的两侧面照明，增加立体感、轮廓感。

4、顶光：自舞台上方投向舞台的光，由前到后分为一排顶光、二排顶光、三排顶光……等，主要用于舞台普遍照明，增强舞台照度，并且有很多景物、道具的定点照射，主要靠顶光去解决。

5、逆光：自舞台逆方向投射的光（如顶光、桥光等反向照射），可勾画出人物、景称的轮廓，增强立体感和透明感，也可作为特定光源。

6、桥光：在舞台两侧天桥处投向舞台的光，主要用于辅助柱光，增强立体感，也用于其他光位不便投射的方位，也可作为特定光源。

7、脚光：自台口前的台板上向舞台投射的光，主要辅助面光照明和消除由于面光等高位照射的人物面部和下颚所形成的阴影。

8、天地排光：自天幕上方和下方投向天幕的光，主要用于天幕的照明和色彩变化。

9、流动光：位于舞台两侧的流动灯架上，主要辅助桥光，补充舞台两侧光线或其他特定光线。

10、追光：自观众席或其他位置需用的光位，主要用于跟踪演员表演或突出某一特定光线，又用于主持人，是舞台艺术的特写之笔，起到面龙点睛的作用。

二、常用灯具及特点1、聚光灯：是舞台照明上使用最广泛的主要灯种之一，目前市场有1KW、2KW，以2KW使用最广。

它照射光线集中，光斑轮廓边沿较为清晰，能突出一个局部，也可放大光斑照明一个区域，作为舞台主要光源，常用于面光、耳光、侧光等光位。

2、柔光灯：光线柔和匀称，既能突出某一部分，又没有生硬的光斑，便于几个灯相衔接，常见的有0.3KW、1KW、2KW等。

多用于柱光、流动光等近距离光位。

3、回光灯：它是一种反射式的灯具，其特点是光质硬、照度高和射程远，是一种既经济、又高效的强光灯，常见的主要有0.5KW、1KW、2KW等，以2KW使用最多。

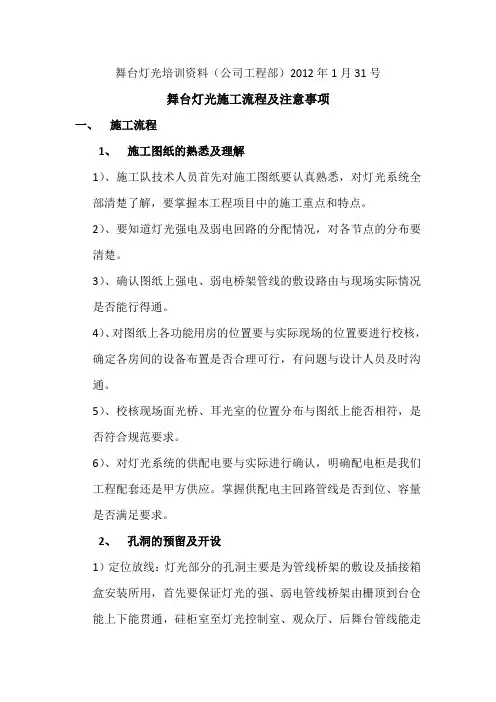

舞台灯光培训资料（公司工程部）2012年1月31号舞台灯光施工流程及注意事项一、施工流程1、施工图纸的熟悉及理解1）、施工队技术人员首先对施工图纸要认真熟悉，对灯光系统全部清楚了解，要掌握本工程项目中的施工重点和特点。

2）、要知道灯光强电及弱电回路的分配情况，对各节点的分布要清楚。

3）、确认图纸上强电、弱电桥架管线的敷设路由与现场实际情况是否能行得通。

4）、对图纸上各功能用房的位置要与实际现场的位置要进行校核，确定各房间的设备布置是否合理可行，有问题与设计人员及时沟通。

5）、校核现场面光桥、耳光室的位置分布与图纸上能否相符，是否符合规范要求。

6）、对灯光系统的供配电要与实际进行确认，明确配电柜是我们工程配套还是甲方供应。

掌握供配电主回路管线是否到位、容量是否满足要求。

2、孔洞的预留及开设1）定位放线：灯光部分的孔洞主要是为管线桥架的敷设及插接箱盒安装所用，首先要保证灯光的强、弱电管线桥架由栅顶到台仓能上下能贯通，硅柜室至灯光控制室、观众厅、后舞台管线能走通。

2）按一般结构的要求小于300×300的孔在楼板及墙面可不需结构工程审批开凿，相返大于300×300的孔洞需报结构工程师审核确认方可开凿（一般施工图上的孔洞是经过确认的）。

3）穿板洞及穿墙洞在有结构梁及柱的位置不能开设4）为了方便桥架管线的敷设，开凿的孔洞尺寸应大于桥架的截面尺寸，一般长、宽各大于50mm为易。

见图3、管线桥架的敷设灯光的管线一般以桥架敷设为主，部分电线电缆数量少的采用金属布线电管。

电缆桥架的施工要求1）、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（ＰＥ）或接零（ＰＥＮ）可靠，且必须符合下列规定：a、金属电缆桥架及其支架全长应不少于２处与接地（ＰＥ）或接零（ＰＥＮ）干线相连接；b、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于４mm2;c、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于２个有防松螺帽或防松垫圈的连接固定螺栓2）直线段钢制桥架长度超过３０m设伸缩节；架跨越建筑物变形缝处设置补偿装置；3）弯曲半径不小于桥架内电缆最小允许弯曲半径；聚氯乙烯绝缘电力电缆10D交联聚氯乙烯绝缘电力电缆15D多芯控制电缆10D4）水平安装的支架间距为１.５～３m;垂直安装的支架间距不大于２m；5）螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；6）敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定7）敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
