落地式扣件钢管脚手架计算书(西侧外架)

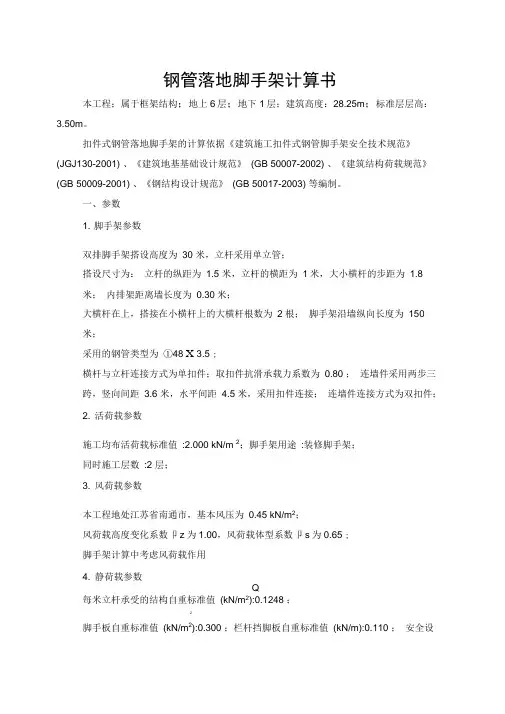

钢管落地脚手架计算书本工程；属于框架结构；地上6层；地下1层；建筑高度：28.25m；标准层层高：3.50m。

扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001) 、《建筑地基基础设计规范》(GB 50007-2002) 、《建筑结构荷载规范》(GB 50009-2001) 、《钢结构设计规范》(GB 50017-2003) 等编制。

一、参数1. 脚手架参数双排脚手架搭设高度为30 米，立杆采用单立管；搭设尺寸为：立杆的纵距为 1.5 米，立杆的横距为1米，大小横杆的步距为 1.8米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为150米；采用的钢管类型为①48 X 3.5 ;横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80 ；连墙件采用两步三跨，竖向间距 3.6 米，水平间距 4.5 米，采用扣件连接；连墙件连接方式为双扣件；2. 活荷载参数施工均布活荷载标准值:2.000 kN/m 2；脚手架用途:装修脚手架；同时施工层数:2 层；3. 风荷载参数本工程地处江苏省南通市，基本风压为0.45 kN/m2；风荷载高度变化系数卩z为1.00，风荷载体型系数卩s为0.65 ;脚手架计算中考虑风荷载作用4. 静荷载参数Q每米立杆承受的结构自重标准值(kN/m2):0.1248 ；2脚手板自重标准值(kN/m2):0.300 ；栏杆挡脚板自重标准值(kN/m):0.110 ；安全设施与安全网(kN/m2):0.005 ；脚手板铺设层数:2；脚手板类别: 竹笆片脚手板；栏杆挡板类别:栏杆、冲压钢脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038 ；5. 地基参数地基土类型：素填土；地基承载力标准值(kpa):100.00 ;立杆基础底面面积(m2):0.25 ;地基承载力调整系数:0.501500』-- L钢管脚手架侧面图二、大横杆的计算按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

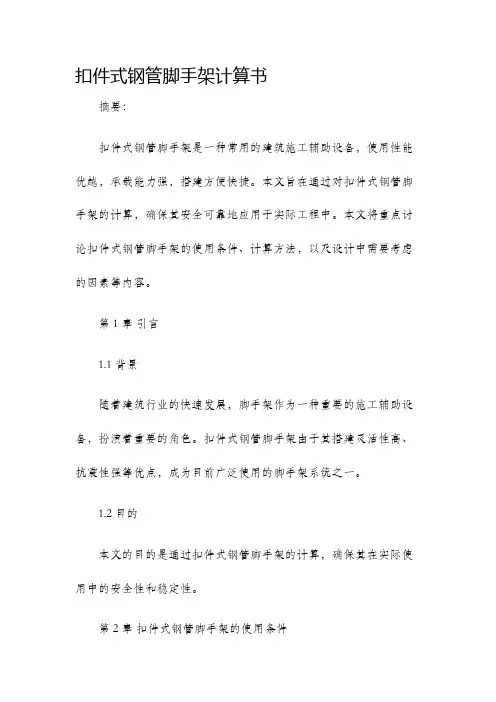

扣件式钢管脚手架计算书摘要：扣件式钢管脚手架是一种常用的建筑施工辅助设备，使用性能优越，承载能力强，搭建方便快捷。

本文旨在通过对扣件式钢管脚手架的计算，确保其安全可靠地应用于实际工程中。

本文将重点讨论扣件式钢管脚手架的使用条件、计算方法，以及设计中需要考虑的因素等内容。

第1章引言1.1 背景随着建筑行业的快速发展，脚手架作为一种重要的施工辅助设备，扮演着重要的角色。

扣件式钢管脚手架由于其搭建灵活性高、抗震性强等优点，成为目前广泛使用的脚手架系统之一。

1.2 目的本文的目的是通过扣件式钢管脚手架的计算，确保其在实际使用中的安全性和稳定性。

第2章扣件式钢管脚手架的使用条件2.1 施工环境钢管脚手架的搭建需要考虑施工环境的因素，包括地面平整度、承重能力等。

同时，施工现场还应避免障碍物的影响，以保证扣件式钢管脚手架的稳定性。

2.2 承载能力扣件式钢管脚手架的承载能力是保证其安全性的关键。

根据实际需求，需要计算和评估扣件式钢管脚手架的承载能力，确保其在不同工况下的稳定性和可靠性。

2.3 使用限制在使用扣件式钢管脚手架时，要遵守相应的使用限制要求，包括搭建方向、最大高度、最大跨度等。

这些限制条件是为了保证扣件式钢管脚手架的整体稳定和安全性。

第3章计算方法3.1 荷载分析在设计扣件式钢管脚手架时，首先需要进行荷载分析。

根据实际情况，包括人员载荷、材料载荷等，计算出施工期间扣件式钢管脚手架受到的总荷载。

在计算过程中，要合理考虑每个节点的荷载分配情况，确保扣件的承载能力不超过其极限值。

3.2 结构计算在计算扣件式钢管脚手架的结构时，要考虑杆件的强度和稳定性。

通过对杆件截面尺寸、材质等进行计算，确保其满足承载能力和稳定性的要求。

同时要根据实际情况，结合边界条件和约束条件进行计算和优化。

3.3 连接计算扣件是扣件式钢管脚手架的关键连接件，其强度和刚度直接影响整个系统的稳定性。

在连接计算中，要充分考虑扣件材料的强度、刚度，以及扣件与杆件之间的配合情况，确保连接的可靠性和稳定性。

计算说明：搭设高度为22.5m的装饰双排钢管外架，立杆横距为１.05m，立杆纵距为２m，内立杆距外墙距离为0.35米，脚手架步距为１.5米，铺设脚手板２层，同时进行施工的层数为２层，脚手架与主体结构连接布置，竖向４.5m,水平６m，钢管为φ＝４８×3.5。

“其他按构造要求施工”可以参照以前的施工方案对参数进行调整即可！一、 小横杆计算 １、 fWnMx ≤=σMx=1.2M GK +1.4M QK=(2×1.4×1.052×81+0.49×1.2×1.052×81)×2/1.05=０.98KN.mWn 查表得5.08×10-6 m 3σ=631008.51098.0-⨯⨯=173Mpa ＜205 Mpa 符合要求σ小横杆的弯曲应力Mx 小横杆计算的最大弯矩 Wn 小横杆的净截面抵抗矩f 钢管的抗弯、抗压强度设计值，f=205N/mm 2２、[]ωω≤=EIql38454查表得E=0.206,i=12.19×10-8ω=812431019.1210206.038405.11011.75-⨯⨯⨯⨯⨯⨯⨯=0.0035m ＜150l 符合要求[]mml ，I E l q 10150且不大于取受弯杆体的容许挠度小横杆的截面惯性矩钢材的弹性模量小横杆的跨度上的等效均布荷载脚手架板作用在小横杆小横杆的挠度ωω二、 立杆计算1、 整体稳定性f KH KA AN..≤ϕ查表得：N Gk1=0.462KN, N Gk2=2.286KN, N Qk =5.6KN,K A =0.85 （1） 求N 值，每步每纵距脚手架的自重为： N=1.2(n 1 N Gk1+ N Gk2)+1.4 N Qk=1.2( 8×0.462+2.286)+1.4×5.6 =15.02KN(2)计算ϕ值：b=1.05m,H 1=3mx λ=71.52/05.132/1==b H查表u 1=20x λ0=u x λ=20×5.71=114.2查表得ϕ=0.489(3)验算整体稳定性，因为立杆为单管K A 取0.85，高度调整系数 KH 取0.869.1510893.44489.01002.1523=⨯⨯⨯⨯ N /㎜2fKH KA ..=0.85×0.8×205=139.4 N /㎜2大于15.69 N /㎜ 2所以符合要求2121211/2054.1)(2.1mmN ，f 、f KA A u u ，n NQk ，NGk ，，NGk N NQkNGk NGkn N x xcx ==++=抗压强度设计值钢管的抗弯调整系数截面之和脚手架内外排立杆的毛换算长细比系数压杆长细比按换算长细比数格构式压杆整体稳定系脚手架的步距数荷载标准值产生的轴力一个纵距内脚手架施工及物品重一个纵距脚手架的附件生的轴力脚手架附件及物品重产宽为一个纵距的脚手架高为一步距脚手架自重产生的轴力格构式压杆的轴心压力λλλϕ2、 双排脚手架单根稳定性KAKHfm A N ≤+σϕ111其轴向力N 1=21×1.2n 1N GK1+)N 4.1N 2.1(40.135.005.15.0QK GK2++⨯=21×1.2×7×0.462+)6.54.1286.22.1(40.135.005.15.0⨯+⨯+⨯=8.55KNλ1=h/i=1500/15.78=95查表得ϕ=0.626m σ=35N / mm2单根截面积A 1=489 mm 2,kA=0.852111/76.7035489489.08550mmN m A N =+⨯=+σϕKAKHf=0.85×0.8×205=139.4N/ mm2大于70.76 N/ mm 2所以符合要求;/55,/0.3;/35,/0.2/222211111111非施工层的为当施工荷载心传力产生的附加应力操作处水平杆对立杆偏面积和回转半径内排或外排立杆的毛载步距脚手架底步或门洞处的查表得到的稳定系数按载面的轴心压力计算的内排或外排计算不考虑风载时由mm N m KN Qk mm N m KN Qk 、i A h i h N N mmm =====σσσλϕ四、脚手架与结构的连接计算 1、 连接件抗拉、抗压强度fAnNc Nt 85.05000)(≤+=σ σ=1.4×6×4.5×(0.7×1.11×0.087×0.25)×103+5000/489=11.53＜0.85×205=174.25 所以符合要求 2连接件与脚手架及主体结构的连接强度计算][]只采用扣件时取计承载力连接件的抗压或抗拉设连接件的净截面积风载标准值距连墙点的竖向及水平间产生的拉力或压力风荷载作用对连墙点处度连接件的抗拉或抗压强小于/64.1)()(6639.55)25.0087.011.17.0(5.464.15)(1111KN ，N An w L H w L H Nc Nt Nc Nt KNKN N Nc Nt c vcv==+⨯⨯⨯⨯⨯⨯=≤+σ三、 脚手架立杆底座和地基承载力验算 立杆底座验算RdN ≤N=0.5×1.2n1N GK1+(0.5×1.05+0.35)/1.4×(1.2N GK2+1.4N QK ) =0.5×1.2×7×0.462+(0.5×1.05+0.35)/1.4×(1.2×2.286+1.4×5.6) =8.55KN ＜40KN立杆地基承载力验算kf AdN .κ≤κ.f κ=370×0.5=185kpa满足要求∴==⨯⨯kpakpa Pa 185********.03.01055.83调整系数地基承载力标准值立杆基础的计算底面积一般取设计值抗压底座承载力面的轴心力设计值脚手架立杆传至基础顶k f Ad KN，）（Rd N k 40。

Φ48.3×3.6钢管落地脚手架计算书一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.04+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.04+0.35×0.85/(2+1))+1.4×3×0.85/(2+1 )=1.36kN/m正常使用极限状态q'=(0.04+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.04+0.35×0.85/(2+1))+3×0.85/(2+1)=0.99kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.36×1.32=0.23kN·mσ=M max/W=0.23×106/5260=43.59N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.99×13004/(100×206000×127100)=0.73mmνmax＝0.73mm≤[ν]＝min[l a/150，10]＝min[1300/150，10]＝8.67mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.36×1.3=1.94kN正常使用极限状态R max'=1.1q'l a=1.1×0.99×1.3=1.41kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.94kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=1.41kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.55×106/5260=104.31N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.177mm≤[ν]＝min[l b/150，10]＝min[850/150，10]＝5.67mm 满足要求！3、支座反力计算承载能力极限状态R max=1.96kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=1.94/2=0.97kN≤R c=0.8×12=9.6kN横向水平杆：R max=1.96kN≤R c=0.8×12=9.6kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k。

扣件式脚手架计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑地基基础设计规范》GB50007-2011一、脚手架参数卸荷设置有结构重要性系数γ0 1脚手架安全等级二级脚手架搭设排数双排脚手架脚手架钢管类型Φ48×2.8脚手架架体高度H(m) 25脚手架沿纵向搭设长度L(m) 100 立杆步距h(m) 1.8立杆纵距或跨距l a(m) 1.5 立杆横距l b(m) 0.9内立杆离建筑物距离a(m) 0.2 双立杆计算方法按双立杆受力设计双立杆计算高度(m) 25 双立杆受力不均匀系数K S0.6二、荷载设计脚手架设计类型结构脚手架脚手板类型竹芭脚手板脚手板自重标准值G kjb(kN/m2) 0.1 脚手板铺设方式2步1设密目式安全立网自重标准值G kmw(kN/m2)0.01 挡脚板类型木挡脚板栏杆与挡脚板自重标准值G kdb(kN/m) 0.17 挡脚板铺设方式2步1设每米立杆承受结构自重标准值g k(kN/m) 0.129 结构脚手架作业层数njj1结构脚手架荷载标准值G kjj(kN/m2) 3 地区贵州遵义市安全网设置全封闭基本风压ω0(kN/m2) 0.2风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆、0.81，0.81，0.904立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.031+0.1×0.9/(2+1))+1.4×3×0.9/(2 +1)=1.333kN/m正常使用极限状态q'=(0.031+G kjb×l b/(n+1))=(0.031+0.1×0.9/(2+1))=0.061kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.333×1.52=0.3kN·mσ=γ0M max/W=1×0.3×106/4250=70.594N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.061×15004/(100×206000×101900)=0.1mm νmax＝0.1mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.333×1.5=2.2kN正常使用极限状态R max'=1.1q'l a=1.1×0.061×1.5=0.101kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.2kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1'=R max'=0.101kNq'=0.031kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.663×106/4250=156.02N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.137mm≤[ν]＝min[l b/150，10]＝min[900/150，10]＝6mm 满足要求！3、支座反力计算承载能力极限状态R max=2.217kN五、扣件抗滑承载力验算纵向水平杆：R max=1×2.2/2=1.1kN≤R c=0.85×8=6.8kN横向水平杆：R max=1×2.217kN≤R c=0.85×8=6.8kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k双外立杆：N GS1k=(gk+0.031+l a×n/2×0.031/h)×H1=(0.129+0.031+1.5×2/2×0.031/1.8)×25=4.655kN 双内立杆：N GS1k=4.655kN2、脚手板的自重标准值N G2k1双外立杆：N GS2k1=H1/h×la×l b×G kjb×1/2/2=25/1.8×1.5×0.9×0.1×1/2/2=0.469kN 1/2表示脚手板2步1设双内立杆：N GS2k1=0.469kN3、栏杆与挡脚板自重标准值N G2k2双外立杆：N GS2k2=H1/h×la×G kdb×1/2=25/1.8×1.5×0.17×1/2=1.771kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3双外立杆：N GS2k3=G kmw×la×H1=0.01×1.5×25=0.375kN5、构配件自重标准值N G2k总计双外立杆：N GS2k =N GS2k1+N GS2k2+N GS2k3=0.469+1.771+0.375=2.615kN 双内立杆：N GS2k =N GS2k1=0.469kN 立杆施工活荷载计算外立杆：N Q1k =la×l b ×(n jj ×G kjj )/2=1.5×0.9×(1×3)/2=2.025kN 内立杆：N Q1k =2.025kN组合风荷载作用下单立杆轴向力： 双外立杆：N s =1.2×(N GS1k +N GS2k )+1.4×N Q1k =1.2×(4.655+2.615)+1.4×2.025=11.559kN 双内立杆：N s =1.2×(N GS1k +N GS2k )+1.4×N Q1k =1.2×(4.655+0.469)+1.4×2.025=8.983kN七、钢丝绳卸荷计算钢丝绳不均匀系数α 0.85 钢丝绳安全系数k9 钢丝绳绳夹型式 马鞍式 拴紧绳夹螺帽时螺栓上所受力T(kN) 15.19 钢丝绳绳夹数量 5 吊环设置 共用 吊环钢筋直径d(mm) 22 钢丝绳型号6×19(a) 钢丝绳公称抗拉强度(N/mm 2) 1570(钢芯) 钢丝绳受力不均匀系数Kx 1.5 卸荷系数Kf 0.8 上部增加荷载高度(m)6脚手架卸荷次数2钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法(共用)第1次卸荷验算α1=arctan(l s/H s)=arctan(3000/200)=86.186°α2=arctan(l s/H s)=arctan(3000/1100)=69.864°钢丝绳竖向分力标准值，不均匀系数K X取1.5由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算,计算钢丝绳竖向分力标准值时，立杆所受力按上面计算取标准值。

扣件式钢管脚手架计算书扣件式钢管脚手架在建筑施工中被广泛应用，其设计和计算的合理性直接关系到施工安全和工程质量。

以下是对某扣件式钢管脚手架的详细计算过程。

一、工程概况本工程为_____，建筑高度为_____m，脚手架搭设高度为_____m，立杆横距为_____m，立杆纵距为_____m，步距为_____m。

二、荷载计算1、恒载标准值 G1k每米立杆承受的结构自重标准值为_____kN/m。

脚手板自重标准值为_____kN/m²。

栏杆与挡脚板自重标准值为_____kN/m。

2、活载标准值 Q1k施工均布活荷载标准值为_____kN/m²。

3、风荷载标准值ωk基本风压ω0 ＝＿____kN/m²。

风压高度变化系数μz ＝＿____。

风荷载体型系数μs ＝＿____。

三、纵向水平杆计算1、荷载计算均布恒载：G1 ＝＿____kN/m。

均布活载：Q1 ＝＿____kN/m。

2、强度计算最大弯矩 Mmax ＝＿____kN·m，弯曲应力σ ＝＿____N/mm²，小于钢材的抗弯强度设计值 f ＝＿____N/mm²，满足要求。

3、挠度计算最大挠度νmax ＝＿____mm，小于容许挠度ν ＝＿____mm，满足要求。

四、横向水平杆计算1、荷载计算集中恒载：P1 ＝＿____kN。

集中活载：P2 ＝＿____kN。

2、强度计算最大弯矩 Mmax ＝＿____kN·m，弯曲应力σ ＝＿____N/mm²，小于钢材的抗弯强度设计值 f ＝＿____N/mm²，满足要求。

3、挠度计算最大挠度νmax ＝＿____mm，小于容许挠度ν ＝＿____mm，满足要求。

五、扣件抗滑力计算纵向水平杆通过扣件传给立杆的竖向力设计值 R1 ＝＿____kN，小于单扣件抗滑承载力 8kN，满足要求。

横向水平杆通过扣件传给立杆的竖向力设计值 R2 ＝＿____kN，小于单扣件抗滑承载力 8kN，满足要求。

目录第一章编制依据 (1)其次章工程概况 (1)第三章脚手架搭设方案 (2)第四章施工打算 (2)第五章落地双排外脚手架设计与搭设 (2)第六章脚手架拆除 (18)第七章防电 (19)第八章避雷 (20)第九章脚手架的验收及维护 (21)第十章平安留意事项 (22)第一章编制依据一、北京中建建筑设计院有限公司珠海分公司设计的“海悦云天花园”建筑、结构施工图及相应标准图集。

二、国家、地方现行相关规范、规程、标准，主要包括：建筑施工扣件式钢管脚手架平安技术规范 JGJ130—2001建筑结构荷载规范 GB50009-2001混凝土结构工程施工及验收规范 GB50204—2002建筑施工高处作业平安技术规范 JGJ80-91三、本工程施工组织设计四、计算软件：PKPM施工版其次章工程概况拟建海悦云天花园位于珠海市香洲区，地形总体较为平坦，交通便利。

该工程占地面积为18862.39㎡，总建筑面积91983.55㎡，住宅面积63598.67㎡，商业面积3400.35㎡。

本工程±0.000标高相当于黄海高程19.300。

建筑群为2幢18层和2幢 28层高层及二层地下车库组成(地下室建筑面积21621.60㎡)，其中1#楼裙房2层；2#楼1层架空层；3#楼裙房3层；4#楼裙房3层。

本方案只涉及地下室及裙房落地双排外脚手架，上部塔楼悬挑架另详专项方案。

本工程所处珠海地区，有强风频繁、风速较大的特点。

年平均风速为3.3米/秒，累年最大风速超过12级，有40米/秒以上的记录；最大风速出现在8～10月，均是台风影响的结果。

珠海位于珠江口段的中心，属台风多登陆地段，平均每年受影响4.1次，其中从本区登陆的台风，年平均1.4次，每年7～10月是台风的盛季。

常年盛行风向为东南风和东北风，频率均在10%,较多风向集中在N-E-SE，最少风向为NW-WSW。

基本风压为0.85kN/m2。

第三章脚手架搭设方案一、依据本工程地下室及裙房楼层高度、结构特点、施工进度支配，本工程地下室及裙房拟全部采纳落地双排钢管扣件式外脚手架。

落地式脚手架计算1、荷载计算：取钢管38.4N,扣件15N/个,脚手板350N/㎡,按20搭设高度计算(搭设12步),按装修施工时两步架同时作业,施工荷载2KN/㎡,恒载分项系数1.2,活载取1.4,取纵向1.5M 为一个计算单元。

（1）一步架（1.8M）脚手架荷载标准值:立杆:1.8*38.4=69.12N水平杆:1.5*38.4*2=115.2N扣件:15*4=60N木脚手板:1.5*1*350=525N安全网:1.8*1.5*3=8.1N剪刀撑等:100N合计:877.42N(2)一步施工荷载标准值:5*1*2000*2=6000N(3)每根立杆所承受的荷载(搭设12步架)P=1/2(877.42*12*1.2)+6000*1.4=14.72KN2、水平杆计算（按三步边梁）：脚手板：350N施工荷载：2000N挠度计算： q1=350+2000=2350N/m弯距计算：q=0.5*(350*1.2+2000*1.4)*1.5=2415N/m（1）抗弯强度计算：M=0.175qL2=0.175*2.415*1.52=0.85KN/mΣ=M/W=0.85*106/5080=167N/㎜2∠f=205N/㎜2 满足要求。

（2）挠度验算γ=1.146q1L3/100EI=1.146*2.35*103*1500*103/100*206*103*1.219*105=4.04*109/2.51*1012=1.61*10-3㎜∠[γ]=1500/150=10㎜满足要求。

（3）扣件抗滑移计算:R=2.15q=5.19KN∠[R]=8.5KN(4)立杆计算：按不组合风载形式计算：风载由附墙边件承受。

N/ØA≤fcN=14.72KNL1=1.85*1.8=3.33Mλ= L1/I=3330/15.8=211查表：Ø=0.163 A=48.9㎜2得:14.72*103/0.163*48.9=184N/㎜2∠fc=205 N/㎜2 满足要求。

落地式扣件钢管脚手架计算书（范本）依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑地基基础设计规范》GB50007-2011更多建筑工程技术资料请加群（303362541）计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

双排脚手架，搭设高度20.0米，立杆采用单立管。

立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.30米，立杆的步距1.20米。

钢管类型为φ48.3×3.6，连墙件采用2步2跨，竖向间距2.40米，水平间距2.40米。

施工活荷载为3.0kN/m2，同时考虑2层施工。

脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。

栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。

脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。

基本风压0.30kN/m2，高度变化系数1.0000，体型系数0.6000。

地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值 P1=0.040kN/m脚手板的荷载标准值 P2=0.350×1.050/2=0.184kN/m活荷载标准值Q=3.000×1.050/2=1.575kN/m静荷载的计算值 q1=1.2×0.040+1.2×0.184=0.268kN/m活荷载的计算值 q2=1.4×1.575=2.205kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.268+0.10×2.205)×1.2002=0.348kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.268+0.117×2.205)×1.2002=-0.410kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.410×106/5260.0=77.968N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.040+0.184=0.223kN/m活荷载标准值 q2=1.575kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.223+0.990×1.575)×1200.04/(100×2.06×105×127100.0)=1.355mm 大横杆的最大挠度小于1200.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

扣件式钢管脚手架设计计算书本工程建筑装修结构用扣件式双排脚手架，ΣQK=5.0KN/m2，建筑物层高二层3.3m，三、四、五、六层为2.9m，脚手架搭设高度16.1M，W0=0.5KN/m2，地面粗糙度为B类，脚手架背靠建筑物为砖混，木脚手板，Q235、Φ48×3.5mm 钢管，密目网全封闭，网重0.002KN/m2，网目2400目/100cm2，每目透风面积为1.5mm2。

一、槽钢作扣件式钢管脚手架支撑计算1、脚手架荷载计算（1）、线荷载计算结构荷载标准值3×1.5=4.5KN.M木脚手架0.35×1.5=0.525KN.M剪刀撑L=1.52+1.52=2.12MS=1.5×1.2=1.8M2(1.5×2+1.5×2+1.2+2.12×2)×38.4×1.3+10×41.8=340N/m2高度按五层荷载计算，3.3×2.9×4+1.2=16.1M340×16.1×1.2=6.57KN钢管脚手架自重300×16.1=4.83KN荷载轴向计算求q：q=4.5+0.525+6.57+4.83=15.425KN.M（2）、抗弯强度计算按集中荷载计算M=Kmgl=0.188×15.425×1.4=4.06KN.MM4.06×106N.mmQ=—=———————=65.8mPa<f=215Mpa（[12槽钢）W61.7×1000（3）、按挠度计算5qL45×15.425×14W=——=———————=2.02mm384E1384×2.1×100000×388.5×1000[120<3mm满足要求根据以上计算，故先取槽钢[12满足要求螺栓选取M20=38200N>15.425×1.4=21595N钢丝绳选取6×19×11（绳直径）=61.3KN>21595N故满足要求。

落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2011)、《建筑结构荷载规范》(GB 50009-2012)等编制。

一、参数信息:1.脚手架参数计算的脚手架为双排脚手架，横杆与立杆采用单扣件方式连接，搭设高度为35.0米，立杆采用单立管。

搭设尺寸为：立杆的纵距1.40米，立杆的横距0.90米，立杆的步距1.70米。

内排架距离墙长度为0.20米。

横向杆计算外伸长度为0.20米。

小横杆在上，搭接在大横杆上的小横杆根数为1根。

采用的钢管类型为Φ48×3.0。

连墙件采用2步3跨，竖向间距3.40米，水平间距4.20米,采用扣件连接。

2.荷载参数脚手板自重标准值0.30kN/m2，栏杆、挡脚板自重为0.11kN/m2，安全设施及安全网、挡风板自重为0.010kN/m2，同时施工2层，第一层施工均布荷载为3.0kN/m2，其它层施工均布荷载为2.0kN/m2，脚手板共铺设2层。

脚手架用途:混凝土、砌筑结构脚手架。

二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。

1.作用小横杆线荷载(1)作用小横杆线荷载标准值q k=(3.00+0.30)×1.40/2=2.31kN/m(2)作用小横杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.40/2=3.192kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩M max=ql b2/8=3.192×0.902/8=0.323kN.mσ=M max/W=0.323×106/4490.0=71.98N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度V=5q k l b4/384EI=5.0×2.31×900.04/(384×2.06 ×105×10.78×104)=0.89mm 小横杆的最大挠度小于900.0/150与10mm,满足要求!三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》（JGJ80-91）《钢结构设计规范》（GB50017-2003）《建筑结构荷载设计规范》（GB50009-2001）(2006年版)《工程施工图纸》（广东南海国际建筑设计有限公司）二、概况项目名称：，项目地址：结构形式：框筒结构，建筑面积：，建筑高度： 1栋20层（总高100.4m），地下2层。

本工程外脚手架采用双排扣件式钢管脚手架落地搭设，结合钢丝绳斜拉吊卸荷，总高约101.90m。

除注明外，纵距（以下简称“跨”）≤1.5m，标准横距0.8m，步距为1.8m，外脚手架离建筑物距离为0.4m。

裙楼和地下室外脚手架采用双排扣件式钢管脚手架落地搭设，搭设高度分别为30.20m和11.50m。

脚手架拟支撑于本工程地下室顶板上。

地下室顶板板厚180mm，C35混凝土，配双层双向Φ10@180。

板最大跨度为7.0×3.9m，验算时取最大跨度板，具体见脚手架架在楼板上计算书。

经验算，不需采取回顶措施。

三、施工搭设方案1、建筑物裙楼和塔楼平面大致呈长方形，外脚手架拟采用双排扣件式钢管脚手架落地搭设，结合钢丝绳斜拉吊卸荷。

在7（北面）、10、13、16、19和21层边梁处预埋吊环用钢丝绳拉吊外脚手架卸荷。

吊环采用φ20钢筋，钢丝绳采用6×19 φ16钢丝绳。

拉吊位置同外脚手架的柱距，具体做法详脚手架拉吊示意图。

另自首层平桥起每升高不大于10米设一道兜底安全网（加强型尼龙水平安全网）。

2、建筑物北面从地下室顶板搭设到顶，其他部位分裙楼和塔楼分别搭设。

3、建筑物外装修采用玻璃幕墙和石材幕墙，外脚手架内立杆距离建筑物为400mm，建筑物转角石材幕墙比其他部位外凸100mm，转角处外脚手架内立杆距离建筑物为500mm，脚手架横距0.8m。

4、地下室侧墙外脚手架采用双排落地式钢管脚手架，搭设高度为11.5m。

落地式钢管脚手架计算随着建筑行业的不断发展和进步，落地式钢管脚手架在我们的生活中得到了广泛的应用。

它是一种用于搭建和支撑临时工作平台的设备，适用于各种建筑工程和维修项目。

在使用钢管脚手架的过程中，合理地计算和设计是非常重要的，以确保平台的稳定性和安全性。

本文将介绍落地式钢管脚手架的计算和设计原则，以及一些常见的计算方法。

首先，计算钢管脚手架的承载能力是非常关键的。

承载能力是指脚手架能够承受的最大负荷。

在进行承载能力的计算时，需要考虑以下几个因素：1. 材料的选择：脚手架主要由钢材制成，材料的强度对承载能力有直接影响。

通常情况下，可以参考国家相关标准或者厂家提供的强度参数。

2. 结构的稳定性：脚手架的稳定性是保证安全使用的基础。

在计算承载能力时，需要考虑整个结构的稳定性，包括撑杆、支撑杆、竖杆、横杆等的数量、长度和间距。

3. 地基的承载力：钢管脚手架直接承重到地基上，地基的承载力是承载能力计算的重要参数。

通常情况下，可以通过土壤测试或者参考相关地基承载力计算方法获取。

其次，在计算钢管脚手架的搭设高度和支撑间距时，也需要特别注意。

搭设高度和支撑间距是根据实际情况和相关标准来确定的，合理地设计和计算可以确保脚手架的稳定性和安全性。

1. 搭设高度：钢管脚手架的搭设高度应根据工作需求和相关标准进行确定。

通常情况下，每层高度不宜超过2米，每两层之间需要设置水平支撑杆。

2. 支撑间距：支撑间距是指竖杆和横杆之间的距离。

支撑间距的大小会影响脚手架的稳定性。

通常情况下，竖杆的支撑间距应小于或等于2米。

具体的支撑间距可以根据脚手架的高度和类型进行调整。

最后，在进行钢管脚手架的计算和设计时，还需要考虑一些其他因素，如施工环境、使用条件和安全标准等。

根据不同的工程需要，可能需要特殊的设计和计算方法。

G212线北温泉危岩带抢险整治工程扣件式钢管落地双排外脚手架计算书计算：复核：审核：中铁十七局集团有限公司G212线北温泉危岩带抢险整治工程项目经理部二O一一年三月一日目录1、概述 (1)2、编制依据、选型、计算及构造要求 (1)2.1、扣件式钢管落地脚手架所涉及的依据及规范 (1)2.2、脚手架选型 (1)2.3、脚手架设计参数 (2)3、扣件式钢管落地双排外脚手架计算书 (2)3.1、参数信息 (2)3.1.1、基本参数信息 (2)3.1.2、活荷载参数 (2)3.1.3、风荷载参数 (3)3.1.4、静荷载参数 (3)3.1.5、地基参数 (3)3.2、大横杆的计算 (3)3.2.1、均布荷载值计算 (3)3.2.2、强度验算 (4)3.2.3、挠度验算 (4)3.3、小横杆的计算 (5)3.3.1、荷载值计算 (5)3.3.2、强度验算 (5)3.3.3、挠度验算 (6)3.4、扣件抗滑力的计算 (6)3.5、脚手架立杆荷载计算 (7)3.6、立杆的稳定性计算 (7)3.7、最大搭设高度的计算 (9)3.8、连墙件的稳定性计算 (9)3.9、立杆的地基承载力计算 (10)4、脚手架搭设施工注意事项 (11)扣件式钢管落地双排外脚手架计算书1、概述重庆市北温泉危岩带位于重庆市北碚区嘉陵江温塘峡谷右岸，平面形态呈条带状展布，南起鹞鹰岩，北止于四川仪表厂东侧，全长约1000m，距重庆市核心区约32km，距北碚区城区约7km。

北温泉危岩带共划分11处危岩段，根据危岩岩体结构面发育程度及组合特征、切割块体的变形破坏机制及所处位置等情况，划分危岩体35个(已治理4个)块体最大规模为3211.67m3，总体积16432.4m3，属特大型危岩。

危岩体相对高度15～90m，属高～中位危岩体。

本合同段脚手架工程设计为7段，脚手架架设距离长、高，是本合同段的重、难点工程。

2、编制依据、选型、计算及构造要求2.1、扣件式钢管落地脚手架所涉及的依据及规范《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130－2001）《岩土锚杆(索)技术规程CECS22－2005》《建筑结构荷载规范》（GB50017－2003）《建筑边坡工程技术规范》（GB50330－2002）《建筑桩基技术规范》（JGJ94－94）《建筑地基基础设计规范》（GB50007－2002）《钢结构设计规范》(GB 50017-2003)《施工手册第四版》设计施工图、地勘资料及施工现场土质实际情况等2.2、脚手架选型2.2.1根据地质资料及施工现场实际情况显示，该支护从现有地平面搭设脚手架。

外脚手架计算书及相关细部节点图纸（平、立、剖）1、研发楼落地式（扣件式）脚手架计算书（首层—天面层）1．计算参数设定（1）基本参数脚手架搭设高度 40.50m,起搭高度-0.30m,立杆材料采用Φ48×3.0,横向杆上有 1 条纵向杆, 立杆横距 0.80m,立杆纵距 La=1.50m,立杆步距 h=1.80m;立杆离墙 0.20m,连墙件按每层三跨布置, 连墙件材料为预埋钢筋,钢筋直径 20mm,预埋钢筋焊缝长度 50.00mm,连接件厚度 3.00mm,顶层层高3.80m;脚手架满铺铁栅网片。

（2）钢管截面特征钢管Φ48×3.0mm,截面积 A=424mm2,惯性矩 I=107800mm4；截面模量 W=4490mm3,回转半径i=15.9mm,每米长质量 0.0326kN/m；Q235 钢抗拉,抗压和抗弯强度设计值 f=205N/mm2,弹性模量E=206000N/mm2。

（3）荷载标准值1）永久荷载标准值每米立杆承受的结构自重标准值 0.1069kN/m,脚手板采用铁栅网片,自重标准值为 0.11kN/m2栏杆与挡板采用栏杆、冲压钢,自重标准值为 0.1600kN/m, 脚手架上吊挂的安全设施（安全网）自重标准值 0.010kN/m22）施工均布活荷载标准值装修脚手架 2.00kN/m2,结构脚手架 3.00kN/m23）作用于脚手架上的水平风荷载标准值ωk脚手架高度为 40.50m,地面粗糙度按 C 类；风压高度变化系数μz=0.65；挡风系数=0.8,背靠建筑物按敞开、框架和开洞墙计算，则脚手架风荷载体型系数μs=1.3=1.3×0.8=1.04,工程位于广东省肇庆市,基本风压ω0=0.30kN/m2；水平风荷载标准值ωk=μzμsω0=0.65×1.040×0.30=0.20kN/m22.纵向水平杆验算（1）荷载计算钢管自重 G K1=0.0326kN/m；脚手板自重 G K2=0.11×0.40=0.04kN/m；施工活荷载 Q K=3.00×0.40=1.20kN/m；作用于纵向水平杆上线荷载标准值q1=1.2×(0.0326+0.04)=0.09kN/m,q2=1.4×1.20=1.68kN/m（2）纵向水平杆受力计算每根钢管长约 6.00m，按四跨连续梁计算,L=1.50m。

×××××落地式脚手架专项施工方案×××××2019年9月×××××落地式脚手架专项施工方案编制人：职务（称）：审核人：职务（称）：审批人：职务（称）：×××××2019年9月目录第一章、工程概况 (2)第二章、编制依据 (2)第三章、脚手架施工计划、材料计划 (2)第四章、脚手架施工工艺技术 (3)第五章、脚手架施工安全保证措施 (7)第六章、脚手架施工管理及作业人员配备和分工 (8)第七章、脚手架验收要求 (9)第八章、脚手架应急处置措施 (9)第九章、脚手架计算书及相关施工图纸 (11)第一章工程概况××××××，本工程位于四川省××××，地面下设一层地下室，地面上为1、2号楼。

其建筑面积为34110.45平方米，实用性功能为商业、住宅，结构形式为框架、剪力墙结构，主楼采用筏板基础，主楼外地下室采用独立基础加抗水板基础，建筑结构安全等级为二级，抗震烈度为7度，耐火等级为一级。

主要参建单位第二章编制依据1、施工图纸各幢号的结构图及建筑图。

2、主要规范、规程第三章施工计划、材料计划一、施工进度计划：按主体进度同步进行，1#八层楼以下为落地式脚手架，高度24米，九楼及以上为型钢悬挑式脚手架，每次搭设高度为18米（六层）；2#楼为落地式脚手架。

二、材料与设备计划1、钢管：采用外径48mm，壁厚3.5mm的A3焊接钢管，其质量要符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定。

凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不准采用。

2、扣件：其材质应符合《钢管脚手架扣件》（GB15831）中A3的规定，且不得有裂纹、气孔、疏松、砂眼等铸造缺陷。
