粒子钢钢渣热压块生产工艺

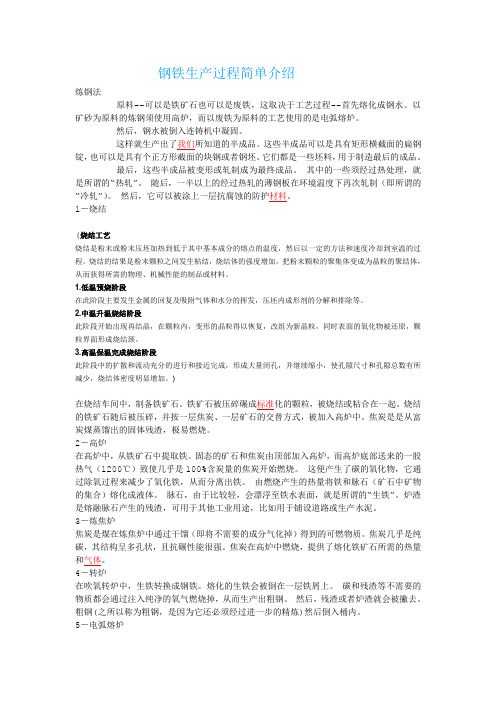

钢铁生产过程简单介绍炼钢法原料--可以是铁矿石也可以是废铁，这取决于工艺过程--首先熔化成钢水。

以矿砂为原料的炼钢须使用高炉，而以废铁为原料的工艺使用的是电弧熔炉。

然后，钢水被倒入连铸机中凝固。

这样就生产出了我们所知道的半成品。

这些半成品可以是具有矩形横截面的扁钢锭，也可以是具有个正方形截面的块钢或者钢坯。

它们都是一些坯料，用于制造最后的成品。

最后，这些半成品被变形或轧制成为最终成品。

其中的一些须经过热处理，就是所谓的“热轧”。

随后，一半以上的经过热轧的薄钢板在环境温度下再次轧制（即所谓的“冷轧”）。

然后，它可以被涂上一层抗腐蚀的防护材料。

1－烧结(烧结工艺烧结是粉末或粉末压坯加热到低于其中基本成分的熔点的温度，然后以一定的方法和速度冷却到室温的过程。

烧结的结果是粉末颗粒之间发生粘结，烧结体的强度增加，把粉末颗粒的聚集体变成为晶粒的聚结体，从而获得所需的物理、机械性能的制品或材料。

1.低温预烧阶段在此阶段主要发生金属的回复及吸附气体和水分的挥发，压坯内成形剂的分解和排除等。

2.中温升温烧结阶段此阶段开始出现再结晶，在颗粒内，变形的晶粒得以恢复，改组为新晶粒，同时表面的氧化物被还原，颗粒界面形成烧结颈。

3.高温保温完成烧结阶段此阶段中的扩散和流动充分的进行和接近完成，形成大量闭孔，并继续缩小，使孔隙尺寸和孔隙总数有所减少，烧结体密度明显增加。

)在烧结车间中，制备铁矿石。

铁矿石被压碎碾成标准化的颗粒，被烧结或粘合在一起。

烧结的铁矿石随后被压碎，并按一层焦炭、一层矿石的交替方式，被加入高炉中。

焦炭是是从富炭煤蒸馏出的固体残渣，极易燃烧。

2－高炉在高炉中，从铁矿石中提取铁。

固态的矿石和焦炭由顶部加入高炉，而高炉底部送来的一股热气（1200℃）致使几乎是100%含炭量的焦炭开始燃烧。

这便产生了碳的氧化物，它通过除氧过程来减少了氧化铁，从而分离出铁。

由燃烧产生的热量将铁和脉石（矿石中矿物的集合）熔化成液体。

钢材料制品的生产工艺
钢材料制品的生产工艺主要包括以下几个步骤：
1. 原料准备：选择适当的钢材原料，如铁矿石、废钢等，并进行预处理，如破碎、筛分等。

2. 熔炼冶炼：将原料投入炼铁炉或炼钢炉进行高温熔炼，以提取出铁水或钢水，并进行相应的冶炼操作，如除杂、脱碳、合金调整等。

3. 连铸造型：将熔融的铁水或钢水通过连铸机进行铸造，得到坯料。

4. 热轧、冷轧或锻造：对坯料进行热轧、冷轧或锻造等塑性加工，以得到不同形状和尺寸的钢材料。

5. 热处理：对加工后的钢材进行热处理，如退火、正火、淬火等，以改变其组织和性能。

6. 表面处理：采用酸洗、镀锌、喷涂等方法对钢材进行表面处理，以提高其防腐蚀性能。

7. 切割、焊接、钻孔等加工：根据具体需求，对钢材进行切割、焊接、钻孔等加工工序，以得到最终的钢材料制品。

8. 检测、质量控制：对生产出的钢材料制品进行检测，包括物理性能测试、化学成分分析等，以确保产品质量符合要求。

9. 包装、仓储、运输：对合格的钢材料制品进行包装，储存，并进行运输，以保证产品的安全和完整性。

通过上述生产工艺，钢材料可以加工成各种形式的制品，如钢板、钢管、钢棒、钢丝等，广泛应用于建筑、机械制造、汽车、航空航天等领域。

粒子钢热压块工艺流程在粒子钢的制造过程中，热压块是一个关键的步骤。

本文将详细介绍粒子钢热压块的工艺流程，包括原材料准备、热压、冷却和后续处理等环节。

一、原材料准备在进行粒子钢热压块之前，必须先准备好所需的原材料。

这些原材料一般包括金属粉末、添加剂和热压模具。

金属粉末通常是通过研磨金属块得到的，添加剂的选择则根据产品的具体要求来确定。

热压模具的设计和制造是十分重要的一步，需要考虑到产品的形状和尺寸，并确保模具具备足够的耐热性。

二、热压1. 原料混合首先，将金属粉末和添加剂按照一定的比例混合均匀。

混合的目的是为了让不同的金属粉末和添加剂充分融合，确保产品的均一性和稳定性。

2. 加热将原料放置在热压装置中，逐渐升温。

在加热的过程中，金属粉末开始热化并逐渐熔化，添加剂也开始溶解并与金属粉末发生反应。

加热的温度和时间需要根据具体的金属粉末和添加剂来确定。

3. 压制当原料达到一定的温度后，将其均匀地放置在预先制作好的热压模具中。

然后，使用压力机将模具密封，并施加一定的压力，使得原料在模具中获得所需的形状和密度。

压制过程中的压力和时间也需要根据具体产品的要求来确定。

三、冷却在完成热压后，需要进行冷却处理。

将模具从压力机中取出，并将其放置在冷却设备中。

通过控制冷却设备中的温度和时间，使得压制后的热压块逐渐降温并固化。

四、后续处理完成热压和冷却后，热压块还需要进行一系列的后续处理步骤，以提升产品的性能和质量。

这些后续处理步骤可以包括清洗、退火、调质等，具体的处理方法根据产品的要求来确定。

综上所述，粒子钢热压块的工艺流程包括原材料准备、热压、冷却和后续处理等环节。

每个环节都需要严格控制参数和操作，以确保产品的质量和性能。

通过科学的工艺流程，可以制造出高质量的粒子钢热压块，满足不同领域的需求。

钢铁热挤压工艺流程英文回答：The hot extrusion process for steel involves theshaping of steel by subjecting it to high temperatures and pressure. This process is commonly used in themanufacturing of various steel products such as rods, bars, tubes, and profiles.The first step in the hot extrusion process is to heat the steel billet to a temperature that allows for plastic deformation. This is usually done in a furnace or a heating chamber. The temperature required depends on the specific steel grade and the desired properties of the final product.Once the steel billet reaches the desired temperature,it is transferred to the extrusion press. The extrusion press consists of a container, known as a "container cylinder," and a ram. The container cylinder holds the heated billet, while the ram applies pressure to force thesteel through a die.The die is a specially designed opening that determines the shape and dimensions of the final product. As the steel is pushed through the die, it undergoes plastic deformation and takes on the shape of the die opening. The pressure applied by the ram is carefully controlled to ensure uniformity and accuracy in the extruded product.After the steel is extruded through the die, it undergoes a cooling process to prevent deformation and to enhance its mechanical properties. This can be achieved by water quenching or air cooling, depending on the specific requirements of the steel grade and the final product.Once the extruded steel has cooled down, it is cut to the desired length and subjected to further processing, such as straightening, surface treatment, or machining. These additional steps may vary depending on the specific application and the desired final product.The hot extrusion process offers several advantages.Firstly, it allows for the production of complex shapes and profiles that are difficult to achieve through other manufacturing methods. Secondly, it enhances the mechanical properties of the steel, such as strength and hardness. Lastly, it provides a cost-effective and efficient way to produce large quantities of steel products.中文回答：钢铁热挤压工艺流程是通过将钢材加热到高温并施加压力来塑形钢材的过程。

论述宝钢短流程中的钢渣粒化原理The granulation process in Baosteel's short process is a fundamental part of the steelmaking operation. 宝钢短流程中的钢渣粒化过程是炼钢操作的一个基本环节。

This process involves the controlled cooling and solidification of molten slag to produce granules of a desired size. 这个过程涉及对熔融渣液的控制冷却和凝固，以产生所需尺寸的颗粒。

The principles behind this process are essential to understand, as they directly impact the quality and efficiency of steel production. 了解这个过程背后的原理至关重要，因为它们直接影响钢铁生产的质量和效率。

From a scientific perspective, the granulation process in Baosteel's short process involves the use of rapid cooling to solidify the molten slag. 从科学角度来看，宝钢短流程中的钢渣粒化过程涉及使用快速冷却来凝固熔融渣液。

This is often achieved through the use of water or air cooling methods, which help to quickly lower the temperature of the slag and promote solidification. 这通常是通过使用水或空气冷却方法来实现的，这有助于迅速降低渣的温度并促进凝固。

粒子钢钢渣热压块生产工艺经过上百次的实验，成功研发该粒子钢钢渣热压块系统。

将钢销、钢渣粒子钢、钢渣精粉、高品位铁粉还原等通过液压压制成型，成品可达80公斤，比重6.2以上，方便钢厂高炉降温用。

该系统工艺技术成熟，项目成功已投产数十家。

系统设计依照基本原则：1、采用先进的低能耗装备；2、坚持可持续发展战略，提高能源，资源的利用效率；3、以环境效益和综合经济效益为中心，实现企业的清洁生产；4、优化工艺方案，总体布局紧凑合理，工艺流程简洁顺畅；5、厉行节约，降低投资。

（粒子钢原料）（粒子钢热压块成品）工艺流程：钢屑（销）、钢渣粒子钢、钢渣精粉、高品位铁粉海绵铁还原等液压压制成型系统工艺是将钢销、钢渣粒子钢通过自动皮带称称量后由上料机加入到系统设备，由低温对流烘干器和调温器进行温度控制，对钢渣粒子钢进行烘干加热，然后经中间转运器输送到液压成型机，经液压按需求调整液压压力（0-315bar动态可调）压制成型后将压制好的粒子钢块由装载机吊运至成品库，期间部分热量由高效换热器进行回收利用，设计有除尘系统对生产过程中产生的废气、粉尘等污染进行环保处理。

系统主要设备：钢渣粒子钢烘干液压成型系统主要设备及部件包括：钢渣粒子钢上料机、低温对流烘干器、调温设备、余热回收换热器、除尘器、中间转运器、液压成型机、排烟机、循环风机、成品输送设备、管道、自动控制系统。

项目优势：一、渣钢根据粒度不同以不同方式回收利用1、A1级渣钢，TFe≥80%，粒度>75（mm）为初选渣钢，经电磁除铁器选出，供给转炉炼钢使用。

2、A2级渣钢，TFe≥80%，粒度10-75（mm）2#棒磨机提纯后，进入2#振动筛，筛上产物，供给转炉炼钢使用。

3、B1级磁选粉，TFe≥80%，粒度5-75（mm），经2#棒磨机提纯后，进入2#振动筛，筛下产物，再进行二次筛分，筛上产物，供给转炉炼钢使用。

4、B2级磁选粉，TFe≥42%，粒度<5（mm），经2#棒磨机提纯后，进入2#振动筛，筛下产物，再进行二次筛分，筛下产物，返烧结使用。

钢渣热闷工艺原理及流程钢渣是转炉炼钢的必然产物，约占粗钢产量的10%～15%。

钢渣的主要矿物组成为硅酸二钙、硅酸二钙、钙镁橄榄石、钙镁蔷薇辉石、铁酸二钙、游离氧化钙、游离氧化镁，并夹裹部分残钢及氧化铁等。

其中，铁元素的质量分数约为10%～20%，经回收其中铁元素后，可作为钢渣微粉、钢渣砌块砖、路基水稳层等原料，具有很高的回收再利用价值。

钢渣热闷工艺的反应机理包括物理变化和化学反应。

1、物理变化物理变化是指高温钢渣遇水蒸气急速冷却，由于钢与渣的膨胀系数不同，产生不均匀冷缩，致使渣壳爆裂分开。

另外，随着钢渣温度的降低，渣中的水硬性矿物C3S开始发生晶形转变，体积膨胀，钢渣进一步粉化。

以上物理变化是钢渣热闷工艺实现渣钢分离的基础。

水硬性矿物C3S的晶形转变过程如下：C3S→C2S+CaO2、化学反应化学反应是指钢渣中游离的氧化钙和氧化镁遇水蒸气发生水解反应。

这种水解反应消除了钢渣的不稳定性，是钢渣资源化利用的基础。

具体反应为：CaO+H2O== Ca(HO)2，体积膨胀97.8%；MgO+H2O== Mg(HO)2，体积膨胀148%。

钢渣热闷工艺流程：高温钢渣—>天车—>闷渣池—>打水破碎—>盖盖—>间歇打水—>热闷—>开盖—>破碎、汽运—>钢渣深加工。

目前，国内外钢渣处理工艺主要有热泼法、浅盘法、风淬法、水淬法、滚筒法、粒化法、热闷法等。

热泼法冷却时间短，处理量大，但反应不封闭，环境污染严重，且处理后的钢渣稳定性差。

浅盘法处理量大，但设备维护量大、易爆炸、环境污染严重。

风淬法、水淬法、滚筒法、粒化法只适用于流动性好的液态渣。

而热闷法具有适用范围广，处理后的钢渣的稳定性好、粉化率高、渣铁分离充分等优点，可以实现钢渣零排放。

钢渣热闷处理技术一.概述钢渣由转炉产生，吨钢产渣虽约200kg.钢渣的组成來源干诜水与废钢中所含铝.硅.储等元素氧化后形成的氧化物：金属料带入的泥沙：加入的造渣剂.如石灰、萤石等：作为氧化物或冷却剂使用的铁矿石、烧结矿、氧化铁皮等：侵蚀下來的炼钢炉炉衬材料•脫氧用合金的脫氮产物和熔渣的脫硫产物等。

我国的钢铁企业每年产生大虽的钢渣，很女采用弃渣法处理，这不仅占用丄地资源.污染环境•同时也因堆渣.运渣等问题，影响炼钢的正常生产。

我公司根据女年的实践.以最大限度实现钢渣循环利用为目的，总结出钢渣资源化深加丄线.它的基木设备构成有：破碎机.規压机.振动筛、磁选机、皮带机等设备构成.垠终产品为一定粒径的钢渣和渣钢。

根据不同的需求可作为炉料、冶炼溶剂.T•混砂浆.钢渣水泥的原料等。

二、钢渣性质钢渣性质因不同的钢厂及冶炼方法而有区别。

（1）钢渣主要化学成分（见下表）（2）、钢渣主要物化性质密度：3・ 2-3. 6g/cm3容重：80目标准筛渣粉，1. 74g/cm3易磨性：指数：标准砂1.钢渣为0・7活性：商碱性钢渣，C3S C2S含® 65% 75%稳定性：冷却膨胀率约10%抗斥性：压碎值为20. 4%-27. 5%e三、钢渣处理工艺总体描述钢渣资源综合利用匸艺包括：预处理工艺和钢渣加工工艺1、预处理工艺预处理的任务是把转炉排出的热熔渣处理成粒径小于2501血的常温块渣.核心技术是热闷丄艺c其处理方法是：熔融状态的钢渣被逬于的渣盘中，用平花送到渣跨自然冷却至300二100匸・待炉渣固化后用桥式起重机僦岀并装入闷渣池（或热闷罐），待闷渣池（罐）装满后，关闭池（雄）盖水封闭匀热.然后进行何歇喷水热闷处理，通过调节水渣比•喷水强度、排气址并控制排水•使闷渣池（罐）维持足够的饱和蒸汽和较岛水浸溫度，从而达到满总的处理效果，热闷完毕后开盖.用挖掘机挖出破碎后的钢渣进入钢渣深加工系统。

钢渣深加工工艺流程框图钢渣经格筛筛分，粒径大于250mm的渣沱经落锤破碎，磁盘除恢后送陈化场堆放，小于250mm经板式给料机、皮带机送去双层振动筛.筛上（粒径大于80mm）进入帶液圧保护额式破碎机，皮带机上安装磁选机. 选出的渣钢通过皮带机送入渣钢场°顿破出料和筛下料经皮带机送入下一级振动筛，该皮带机上安装磁选机，振动筛筛上料（粒径大于40mm）进入下一级帶液斥保护顿式破碎机.破碎机出料和筛下料通过皮带送入轮压机.该皮帶机上一样有磁选机选出渣钢》規斥机出料经双层振动筛分出三种产品，即-3mm, 10mm以上。

成渝钒钛科技有限公司钢渣热闷处理生产线工艺规程（试用）编制人：王*初审人：审核人：批准人：2012 年10 月目录第一章转炉钢渣热闷处理工艺规程 (1)1 目的 (1)2 用途 (1)3 适用范围 (1)4 钢渣热闷工艺操作规程 (1)4.1前言 (1)4.2生产工艺流程图 (2)4.3主要工艺参数 (2)4.4热态钢渣和热闷装置的技术要求 (3)4.5 热闷前准备工作 (3)4.6 热闷装置垫底和翻渣 (4)4.7醒渣 (4)4.8 均热 (4)4.9 热闷喷水 (5)4.10 热闷 (6)4.11 排汽阀调节 (7)4.12 出渣 (7)4.13 给排水 (7)4.14 水质处理 (8)第二章中控室工艺规程 (9)1 目的 (9)2 适用范围 (9)3 实施步骤 (9)3.1开机前准备： (9)3.2正常作业（闷渣操作、PLC自动化操作参数待最终调试后确定） (9)3.3正常作业（筛分、磁选、输送、储存操作） (10)3.4安全作业 (10)第三章钢渣筛分磁选生产线工艺流程 (12)1 工艺流程 (12)备注： (13)第一章转炉钢渣热闷处理工艺规程1 目的生产工艺达到规范化、制度化和标准化管理，以确保安全顺利生产和钢渣热闷处理后达到理想质量要求以及在管理上受控，使钢渣热闷在处理线上处理后产品稳定、提高，特制定本规程。

2 用途本工艺规程是保证和组织钢渣处理顺利以及处理效果的关键，是保证产品质量和安全顺利生产，也可作为质量和技术规程制订的主要依据、在生产作业时必须遵守的工艺法规。

3 适用范围本工艺规程采用GB/T19000-2000标准中的术语和定义。

本工艺规程适用于成渝钒钛科技有限公司三利分厂钢渣热闷及加工处理生产线。

4 钢渣热闷工艺操作规程4.1前言本规程适用于高温转炉钢渣直接翻入热闷装置处理生产工艺。

该工艺过程是将热融1500℃左右的钢渣倾翻在热闷装置内，通过自动化喷水系统对钢渣进行喷水处理，利用钢渣自身余热产生大量饱和蒸汽，使钢渣中f-CaO和f-MgO快速消解导致钢渣裂解粉化，进而再对处理后的钢渣进行筛分、磁选、提纯，实现充分回收金属，降低尾渣中铁含量，实现100%资源再利用。

磨粒子钢生产线工艺流程一、原料准备磨粒子钢生产线的工艺流程首先需要准备原料。

原料主要包括高品质的钢材、碳化剂、合金元素等。

钢材应选择质地均匀、无夹杂物的优质钢材，以保证最终产品的质量稳定性和机械性能。

碳化剂和合金元素的选择应根据产品的要求进行配比，确保产品具备良好的硬度、韧性和耐磨性。

二、原料预处理在进入生产线之前，钢材需要经过预处理工序。

首先进行去除氧化皮和杂质的酸洗处理，以保证钢材表面的干净度。

随后进行切割和研磨工序，将钢材切割成合适的尺寸，并进行粗磨，以便后续加工操作。

三、炉前处理炉前处理是磨粒子钢生产线中关键的一步。

首先将预处理后的钢材送入炉前加热炉进行加热处理，使其达到适宜的热处理温度。

加热温度的控制要根据具体的钢材种类和要求进行合理设定，以保证后续工序的顺利进行。

加热完成后，将钢材送入淬火槽进行淬火处理，以提高其硬度和耐磨性。

四、磨削加工磨削加工是磨粒子钢生产线的核心工艺环节。

首先将经过淬火处理的钢材送入磨床进行磨削加工。

通过磨床上的磨盘，对钢材进行精细加工，使其表面光滑度和精度达到要求。

同时，磨床上的磨粒子可以进一步提高钢材的硬度和耐磨性。

五、表面处理磨削加工完成后，还需要对钢材表面进行处理，以增强其耐腐蚀性和美观度。

常见的表面处理方法包括镀锌、镀铬、喷涂等。

这些表面处理工艺可以有效地保护钢材表面不受氧化和腐蚀的影响，并使其具备更长的使用寿命和更好的外观。

六、成品检测磨粒子钢生产线中的成品检测是确保产品质量的重要环节。

通过对成品进行硬度测试、化学成分分析、金相组织观察等多种检测手段，以确保产品的硬度、韧性、耐磨性等性能符合设计要求。

同时，还需对外观质量进行检验，以确保产品的美观度和表面质量。

七、包装和出厂经过成品检测合格的磨粒子钢将被送入包装车间进行包装。

包装方式根据产品的特点和客户的要求进行选择，常见的包装方式有纸箱包装、木箱包装、塑料袋包装等。

包装完成后，产品将通过物流渠道出厂，交付给客户使用。
