钢结构加工方法及流程完整版

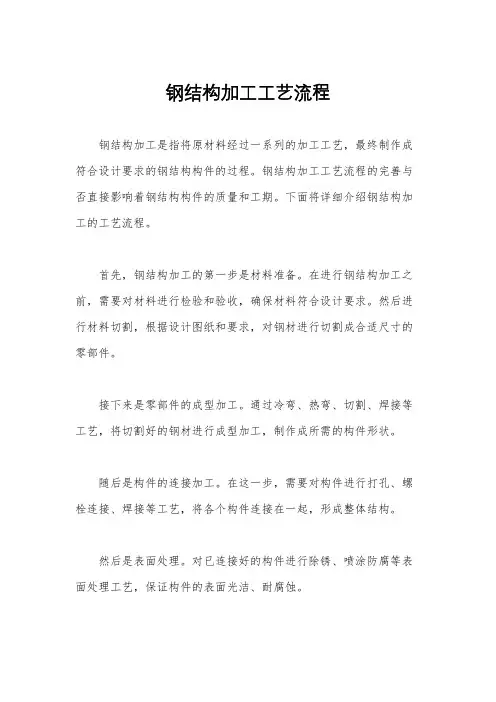

钢结构加工工艺流程
钢结构加工是指将原材料经过一系列的加工工艺，最终制作成符合设计要求的钢结构构件的过程。

钢结构加工工艺流程的完善与否直接影响着钢结构构件的质量和工期。

下面将详细介绍钢结构加工的工艺流程。

首先，钢结构加工的第一步是材料准备。

在进行钢结构加工之前，需要对材料进行检验和验收，确保材料符合设计要求。

然后进行材料切割，根据设计图纸和要求，对钢材进行切割成合适尺寸的零部件。

接下来是零部件的成型加工。

通过冷弯、热弯、切割、焊接等工艺，将切割好的钢材进行成型加工，制作成所需的构件形状。

随后是构件的连接加工。

在这一步，需要对构件进行打孔、螺栓连接、焊接等工艺，将各个构件连接在一起，形成整体结构。

然后是表面处理。

对已连接好的构件进行除锈、喷涂防腐等表面处理工艺，保证构件的表面光洁、耐腐蚀。

最后是质量检验。

对加工好的钢结构构件进行质量检验，确保构件的尺寸精确、质量合格，达到设计要求。

以上就是钢结构加工的工艺流程。

在实际加工过程中，需要严格按照工艺流程进行操作，确保每一个环节都符合要求，从而保证钢结构构件的质量和安全性。

同时，加工过程中需要严格遵守安全操作规程，确保生产过程安全。

希望通过对钢结构加工工艺流程的介绍，能够对相关人员有所帮助，提高钢结构加工的生产效率和质量水平。

钢结构的制造与加工钢结构在现代建筑中得到广泛应用，它具有高强度、抗震性能好、施工周期短等优点，被认为是建筑结构的重要选择。

本文将介绍钢结构的制造与加工过程，以及相关的工艺和技术。

一、材料准备制造钢结构的首要工作是准备合适的材料。

钢结构常用的材料包括碳钢、合金钢等。

这些材料的选择需根据工程所需的强度、耐腐蚀性、成本等因素进行综合考虑。

在材料准备阶段，需要进行材料的筛选、质量测试，确保材料符合规定的标准和要求。

二、制造流程1. 设计和图纸准备在制造钢结构之前，需要进行详细的设计和图纸准备。

设计人员根据建筑要求和结构强度计算结果，制定出相应的制造方案和详细图纸。

这些图纸包括结构草图、构件尺寸和连接方式等信息，为制造过程提供了指导和依据。

2. 钢材切割和预处理首先，需要对钢材进行切割和预处理。

切割可以采用火焰切割、等离子切割或激光切割等技术，根据构件的形状和要求进行精确的切割。

然后，对切割好的钢材进行清洁和除锈处理，以保证表面的光洁度和防腐性能。

3. 焊接和装配接下来，进行焊接和构件的装配工作。

焊接是钢结构制造的核心环节，可以使用手工焊接、自动焊接或机器人焊接等方法。

通过焊接，将各个构件连接在一起组成整体结构。

在装配过程中，需要进行精确的尺寸控制和对齐，确保结构的稳定性和准确性。

4. 检验与质量控制制造完成后，需要进行检验与质量控制工作。

根据相关标准和规定，对钢结构进行检测，包括尺寸检查、焊缝质量检测、非破坏性检测等。

通过严格的质量控制，确保钢结构的质量符合要求，满足工程的安全性和可靠性。

三、加工工艺和技术1. 冷弯成型冷弯成型是制造钢结构中常用的一种加工工艺。

通过在常温下对钢材进行弯曲和加工，得到所需的形状和尺寸。

冷弯成型工艺具有操作简便、生产效率高等优点，广泛应用于钢结构制造中。

2. 切割和钻孔钢结构中常常需要进行切割和钻孔的加工。

切割可以采用火焰切割、等离子切割或激光切割等技术。

钻孔可以使用钢结构专用的钻孔设备或加工中心进行。

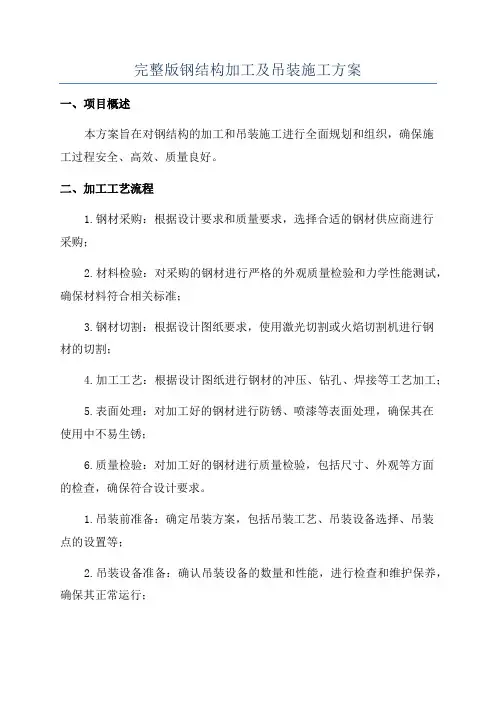

完整版钢结构加工及吊装施工方案一、项目概述本方案旨在对钢结构的加工和吊装施工进行全面规划和组织，确保施工过程安全、高效、质量良好。

二、加工工艺流程1.钢材采购：根据设计要求和质量要求，选择合适的钢材供应商进行采购；2.材料检验：对采购的钢材进行严格的外观质量检验和力学性能测试，确保材料符合相关标准；3.钢材切割：根据设计图纸要求，使用激光切割或火焰切割机进行钢材的切割；4.加工工艺：根据设计图纸进行钢材的冲压、钻孔、焊接等工艺加工；5.表面处理：对加工好的钢材进行防锈、喷漆等表面处理，确保其在使用中不易生锈；6.质量检验：对加工好的钢材进行质量检验，包括尺寸、外观等方面的检查，确保符合设计要求。

1.吊装前准备：确定吊装方案，包括吊装工艺、吊装设备选择、吊装点的设置等；2.吊装设备准备：确认吊装设备的数量和性能，进行检查和维护保养，确保其正常运行；3.吊装点设置：根据设计要求和实际情况，确定吊装点的位置和数量，并进行相关的计算和设计；4.吊装方案制定：根据吊装点的位置和数量，制定吊装序列和方案，确保吊装过程中的安全；5.吊装操作：根据吊装方案，进行吊装操作，包括钢构件的起吊、吊装、定位等；6.安全措施：保证吊装现场的安全，设置警戒线、安全标志等，保持吊装现场的整洁和有序；7.吊装过程监控：进行现场监控，密切关注吊装过程中的安全情况和设备状态；8.完工验收：对吊装完成的钢结构进行验收，确保吊装质量满足设计要求。

四、安全措施1.吊装人员安全培训：对吊装操作人员进行专业培训，掌握吊装工艺和相关安全操作规范；2.吊装设备检查：对吊装设备进行定期检查和维护，确保其正常运行；3.工地安全管理：建立完善的工地安全管理制度，包括安全警示标识、安全警戒线的设置，进行现场安全督查；4.吊装现场风险评估：在吊装前进行现场风险评估，制定相应的防范措施；5.火灾防范：在施工现场设置适当的防火设施，确保火灾风险得到控制；6.吊装固定：吊装过程中采取严密的固定措施，防止钢构件的意外脱落。

钢结构加工制作有哪些过程一：1. 钢结构加工制作流程1.1 设计阶段- 进行构造设计和计算- 制定施工图纸和工艺方案1.2 材料准备- 确定钢材的规格和成分要求- 进行材料的采购和检验1.3 切割和加工- 对钢材进行精确切割- 进行钻孔、冲压、折弯等加工1.4 焊接和组装- 使用焊接方法将钢材连接起来- 进行组装，按照设计要求进行调整 1.5 表面处理- 进行除锈和防腐处理- 进行喷涂和涂装等工艺1.6 安装和调试- 将制作好的钢结构安装到指定位置- 进行整体的调试和测试2. 本文档涉及附件- 工艺方案和施工图纸- 材料采购单据和检验报告- 加工设备和工具清单- 焊接工艺规程和焊工证书3. 本文所涉及的法律名词及注释- 构造设计：根据结构的承载要求和使用功能制定结构形式和尺寸的过程。

- 施工图纸：包括平面图、立面图和剖面图等具体表达钢结构制作和安装要求的图纸。

- 测量：利用测量仪器对钢材尺寸和位置进行准确测量的过程。

- 防腐处理：针对钢材表面的防腐蚀处理，以延长使用寿命。

- 调试和测试：对已安装的钢结构进行功能性和可靠性测试的过程。

二：1. 钢结构加工制作过程1.1 设计和规划阶段- 进行结构设计和荷载计算- 制定施工方案和预算1.2 材料采购和准备- 确定钢材的种类和规格- 进行材料的采购和入库1.3 切割和加工- 使用切割设备对钢材进行裁剪- 进行加工工序，如钻孔、冲压和折弯1.4 焊接和组装- 使用合适的焊接方法连接钢材- 进行组装，根据设计要求进行调整1.5 表面处理- 进行除锈和防腐处理- 进行喷涂和涂装等工艺1.6 安装和调试- 将制作好的钢结构安装到指定位置- 进行安装调试和系统测试2. 本文档涉及附件- 结构设计和荷载计算结果- 施工方案和预算表- 材料采购清单和验收报告- 切割和加工设备清单- 焊接工艺规程和认证证书3. 本文所涉及的法律名词及注释- 结构设计：根据建筑物的用途和荷载要求进行结构形式和尺寸的设计。

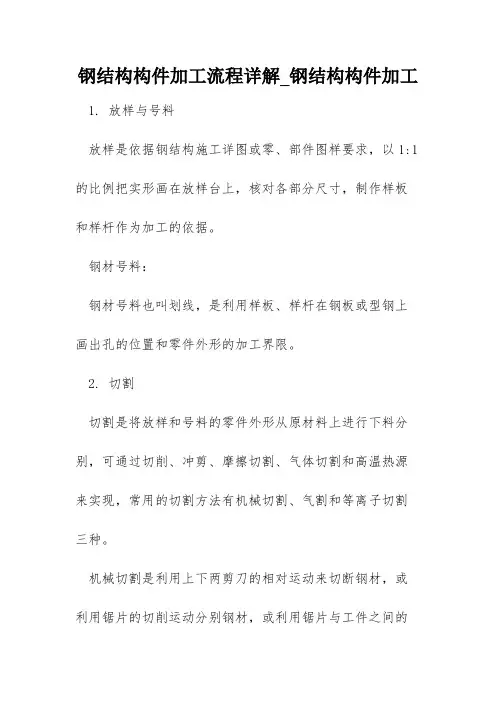

钢结构构件加工流程详解_钢结构构件加工 1. 放样与号料放样是依据钢结构施工详图或零、部件图样要求，以1:1的比例把实形画在放样台上，核对各部分尺寸，制作样板和样杆作为加工的依据。

钢材号料：钢材号料也叫划线，是利用样板、样杆在钢板或型钢上画出孔的位置和零件外形的加工界限。

2. 切割切割是将放样和号料的零件外形从原材料上进行下料分别，可通过切削、冲剪、摩擦切割、气体切割和高温热源来实现，常用的切割方法有机械切割、气割和等离子切割三种。

机械切割是利用上下两剪刀的相对运动来切断钢材，或利用锯片的切削运动分别钢材，或利用锯片与工件之间的摩擦发热使金属熔化切断钢材。

各种切削方法分类比较气割：等离子切割：3. 矫正为保证钢结构构件的制作和安装质量，必需对不符合要求的材料、构件进行矫正，矫正的形式主要有矫直、矫平、矫形三种，矫正的常见方法有手工矫正、机械矫正、火焰矫正等。

（1）手工矫正手工矫正是采纳锤击的方法进行的，操作简洁敏捷。

（2）机械矫正机械矫正是采纳专用矫正机进行矫正，使弯曲的钢材在外力作用下产生过量的塑性变形而达到平直的目的，其特点是作用力大、劳动强度小、效率高。

型钢变形的矫正除用机械矫正外，在安装工地常用扳弯器、压力机、千斤顶等小型机具进行半自动机械矫正。

（3）火焰矫正火焰矫正是用氧-乙炔焰或其他气体的火焰对钢材进行局部加热，利用金属热胀冷缩的物理性能，钢材受热冷却时产生很大的冷缩应力来矫正变形。

加热方式有点状加热、线状加热和三角形加热三种。

4、成型5、边缘加工6、管球加工7、制孔8、焊接9、检查及处理10、表面处理、涂装和编号【注】上面是我给大家整理的学问点，但是下面就是我给大家带来的福利了，大家在工作和学习中肯定会需要规范和图集。

我就来告知大家怎么样能免费获得。

在手机应用市场中搜寻“又土又木”，下载手机app，那样就可以免费猎取了。

钢结构加工制作的工艺流程钢结构加工制作的工艺流程首先进行样杆和样板的制作。

样板可以采用厚度为50~75mm的铁皮或塑料板制作，其精度要求见表6-2.样杆一般用铁皮或扁铁制作，当长度较短时可用木尺杆。

样杆和样板应注明工号、图号、零件号、数量及加工边、坡口部位、弯折线和弯折方向、孔径和滚圆半径等。

为保证质量，样杆和样板应妥善保存，直至工程结束后方可销毁。

其次，进行号料。

核对钢材规格、材质、批号，并应清除钢板表面油污、泥土及赃物。

号料方法有集中号料法、套料法、统计计算法和余料统一号料法四种。

如果钢材表面质量不满足质量要求，应进行矫正。

钢材和零件的矫正应采用平板机或型材矫直机进行，较厚钢板也可用压力机或火焰加热进行，逐渐取消用手工锤击的矫正法。

碳素结构钢在环境温度低于-16℃，低合金结构钢在低于-12℃时，不应进行冷矫正和冷弯曲。

矫正后的钢材表面，不应有明显的凹面和损伤，表面划痕深度不得大于0.5mm，且不应大于该钢材厚度负允许偏差的1/2.接下来是划线。

利用加工制作图、样杆、样板及钢卷尺进行划线。

目前已有一些先进的钢结构加工厂采用程控自动划线机，不仅效率高，而且精确、省料。

划线的要领有两条：划线作业场地要在不直接受日光及外界气温影响的室内，最好是开阔、明亮的场所。

用划针划线比用墨尺及划线用绳的划线精度高。

划针可用砂轮磨尖，粗细度可达0.3mm左右。

划线有三种办法：先划线、后划线、一般先划线及他端后划线。

当进行下料部分划线时要考虑剪切余量、切削余量。

然后进行切割。

钢材的切割包括气割、等离子切割类高温热源的方法，也有使用剪切、切削、摩擦热等机械力的方法。

要考虑切割能力、切割精度、切剖面的质量及经济性。

最后是边缘加工和端部加工。

方法主要有铲边、刨边、铣边、碳弧气刨、气割和坡口机加工等。

铲边有手工铲边和机械铲边两种。

铲边后的棱角垂直误差不得超过弦长的1/3000，且不得大于2mm。

刨边使用的设备是刨边机。

刨边加工有刨直边和刨斜边两种。

钢结构加工制作流程，终于找到了完整版范本一：正文：一：前期准备1.确定项目需求2.编制施工方案3.制定施工计划4.购买材料及设备二：钢结构加工流程1.钢材切割2.钢材打磨3.角焊接4.板焊接5.构件装配6.螺栓连接7.防锈处理8.涂装9.尺寸检测三：质量控制1.原材料质检2.加工质检3.装配质检4.焊接质检5.防锈质检6.涂装质检7.尺寸质检四：验收及交付1.外观验收2.尺寸验收3.质量验收4.整理及包装5.交付客户五：售后服务1.项目维护及保养2.解决客户问题3.售后跟进附件：1.施工方案2.施工计划3.材料及设备购置清单4.质检记录表5.验收报告6.售后服务协议法律名词及注释：1.施工方案：指钢结构加工制作的详细步骤和方法。

2.施工计划：指钢结构加工制作的时间安排及进度控制。

3.质检记录表：记录钢结构加工制作过程中的质量检查情况。

4.验收报告：对已完成的钢结构加工制作进行外观、尺寸和质量的检验，并形成的结果报告。

5.售后服务协议：约定钢结构加工制作完成后，提供的售后服务内容和方式。

范本二：正文：一：钢结构加工前期准备1.确定项目需求，并与客户确认2.编制详细的施工方案，包括加工方法和设备选择3.制定施工计划，确定每个加工环节的时间安排4.购买所需材料和设备，并保证其质量和数量的准确性二：钢结构加工流程细化1.钢材切割：根据设计图纸和尺寸要求，使用切割设备将钢材进行切割2.钢材打磨：对切割好的钢材进行打磨，以保证表面的平整度和光滑度3.角焊接：对切割好的钢材进行角焊接，将其连接成构件4.板焊接：将切割好的钢板进行焊接，制作出所需的板件5.构件装配：将焊接好的角和板进行装配，组成完整的构件6.螺栓连接：使用螺栓将构件之间进行连接，增强其稳定性7.防锈处理：对加工好的钢结构进行防锈处理，以延长其使用寿命8.涂装：使用喷涂设备对防锈处理后的钢结构进行涂装9.尺寸检测：对加工好的钢结构进行尺寸检测，确保其符合设计要求三：质量控制细节1.原材料质检：对购买的钢材和其他材料进行质量检查，确保其符合相关标准2.加工质检：在加工过程中，对每个环节进行质量检查，防止加工错误或缺陷3.装配质检：在构件装配后，进行质量检查，确保装配过程正确并无缺陷4.焊接质检：对焊接接头进行质量检查，确保焊接牢固且无缺陷5.防锈质检：对防锈处理后的钢结构进行质量检查，确保防锈效果良好6.涂装质检：对涂装后的钢结构进行质量检查，确保涂装均匀且无缺陷7.尺寸质检：对加工好的钢结构进行尺寸检测，确保其尺寸满足设计要求四：验收及交付细节1.外观验收：对加工好的钢结构外观进行检查，确保无明显缺陷2.尺寸验收：对加工好的钢结构尺寸进行检查，确保其与设计一致3.质量验收：对加工好的钢结构进行质量检查，确保其质量符合标准4.整理及包装：对加工完成的钢结构进行整理和包装，以便交付客户5.交付客户：将加工好的钢结构按照约定的时间和方式交付给客户五：售后服务细则1.项目维护及保养：提供钢结构加工项目的维护和保养服务，确保其长期稳定运行2.解决客户问题：及时响应客户问题，并提供解决方案和支持3.售后跟进：定期与客户进行沟通，了解钢结构加工项目的使用情况和满意度，并进行改进和优化附件：1.施工方案2.施工计划3.材料及设备购置清单4.质检记录表5.验收报告6.售后服务协议法律名词及注释：1.施工方案：指钢结构加工制作的详细步骤和方法。

钢结构七大生产流程(太完整了)范本1：钢结构制造流程1. 前期准备阶段1.1 设计方案确定1.2 材料采购计划制定1.3 建立施工组织管理体系2. 材料准备阶段2.1 原材料检验2.2 材料加工准备2.3 检查验收材料3. 制造加工阶段3.1 材料切割加工3.2 零部件加工3.3 拼装与焊接3.4 表面处理4. 质量检验阶段4.1 制造质量检测4.2 钢结构质量控制点检验4.3 钢结构水平试组装5. 运输安装阶段5.1 运输计划制定5.2 现场安装准备5.3 钢结构吊装安装6. 试运行阶段6.1 综合试验6.2 功能测试6.3 故障排除7. 完工阶段7.1 结构检验7.2 结构评定7.3 缺陷整改与维护附件：材料采购计划、制造质量检测报告、功能测试报告等。

法律名词及注释：1. 钢结构：指由钢材制成的构件或构件组合，用于支撑和传递荷载的结构体系。

2. 施工组织管理体系：指建立一套科学、合理的施工组织管理模式和制度，确保施工的顺利进行。

3. 表面处理：指对钢结构表面进行除锈、清洁和防腐等处理，以提高其耐久性和外观质量。

4. 钢结构质量控制点检验：指在制造过程中，对关键节点进行严格的检验，以确保钢结构的质量。

5. 钢结构吊装安装：指将已制造好的钢结构运输到现场，并通过吊装装配的方式进行安装。

6. 结构评定：指对已安装完的钢结构进行评估，以验证其设计要求的符合程度。

范本2：钢结构生产流程1. 工程准备阶段1.1 工程方案确定1.2 建立施工组织管理体系1.3 确定材料需求计划2. 材料准备阶段2.1 原材料选购2.2 材料质量检验2.3 材料加工准备3. 制造加工阶段3.1 材料切割3.2 材料加工3.3 零件组装3.4 焊接工艺3.5 表面处理4. 质量检验阶段4.1 制造完成后的检验4.2 钢结构质量控制点检查4.3 进行水平试组装5. 运输安装阶段5.1 制定运输方案5.2 安装现场准备5.3 钢结构吊装安装6. 试运行阶段6.1 综合试验6.2 功能测试6.3 故障排除7. 完工阶段7.1 结构检验7.2 结构评估7.3 缺陷整改与维护附件：工程方案文件、材料质检报告、试运行记录等。

钢结构制作、安装、焊接工艺流程一、制作工艺流程1. 设计和准备：根据项目需求和设计要求，进行钢结构的设计和规划。

确定结构的构造和尺寸，选择合适的钢材。

2. 材料准备：根据设计要求，采购和准备所需的钢材。

确保钢材的质量和符合相应的标准。

3. 钢材加工：对钢材进行切割、钻孔、冲压等加工工艺，制作出符合设计要求的构件。

4. 构件组装：将加工好的钢构件按照设计要求进行组装。

采用焊接、螺栓连接等方式，确保构件的稳固和结构的强度。

5. 表面处理：对钢结构进行除锈、喷漆或镀锌等表面处理，提高抗腐蚀能力和美观度。

二、安装工艺流程1. 地基准备：根据设计要求进行地基的开挖和处理。

确保地基的平整和稳固。

2. 安装准备：将制作好的钢构件运输到安装现场。

进行梳理和检查，确保构件无损坏。

3. 构件安装：按照设计图纸和安装方案，将钢构件进行起吊和定位，采用起重设备进行安装。

4. 连接与固定：对构件进行焊接、螺栓连接或钢槽连接，确保构件之间的稳固和结构的整体性。

5. 安全检查：完成安装后，对整体结构进行安全检查和质量验收。

确保结构的稳定和安全。

三、焊接工艺流程1. 准备工作：清理钢构件表面的污垢和氧化物，确保焊接质量。

2. 焊接设备准备：检查焊机和焊接电源的连接，确保设备正常工作。

3. 焊缝准备：根据设计要求，在构件上划线，清理焊缝的边缘并进行坡口处理。

4. 焊接操作：根据设计要求选择合适的焊接方法，进行焊接操作。

确保焊缝的质量和强度。

5. 焊后处理：焊接完成后，对焊缝进行清理和表面处理。

检查焊缝的质量和外观。

以上是钢结构制作、安装、焊接工艺流程的基本步骤和流程，具体操作要根据项目需求和设计要求进行调整和执行。

在整个过程中，需要严格按照相关法规和标准进行操作，确保工艺流程的安全和质量。

【钢构知识】钢结构加工制作流程详解正文：一、钢构知识：钢结构加工制作流程详解1.1 钢结构加工制作的基本概念钢结构加工制作是指利用各种钢材进行切割、折弯、焊接等工艺，将零部件加工成钢结构构件的过程。

钢结构加工制作具有结构强度高、耐久性好、施工周期短等优势，被广泛应用于建筑领域。

1.2 钢结构加工制作的流程1.2.1 设计阶段在钢结构加工制作之前，需要进行设计阶段的工作。

设计包括结构设计、施工图设计等内容。

结构设计将根据工程需求和使用要求确定结构类型、材料选型等；施工图设计将具体细化结构设计并得出施工所需的工程图纸。

1.2.2 材料准备在进行钢结构加工制作之前，需要进行材料准备。

材料准备包括钢材的采购、检验等工作。

钢材的采购需要保证材料的质量和规格符合要求；材料的检验需要对钢材进行外观检查、化学成分分析等，以确保材料的质量。

1.2.3 制作零部件钢结构加工制作的关键步骤是制作零部件。

制作零部件包括钢材的切割、折弯、焊接等工艺。

切割需要根据图纸要求进行尺寸的划定并使用切割设备进行切割；折弯需要根据设计要求进行钢材的弯曲处理；焊接需要根据接头形式进行焊缝的制作。

1.2.4 部件组装在进行钢结构加工制作之后，需要进行部件组装。

部件组装是将制作好的零部件按照图纸要求进行组装，形成完整的钢结构构件。

组装过程中需要严格按照图纸要求进行对位和固定，确保组装质量。

1.2.5 表面处理在进行钢结构加工制作之后，需要进行表面处理。

表面处理包括除锈、防腐等工艺。

除锈是将构件表面的锈蚀物进行清除，以保证构件的表面质量；防腐是对构件表面进行防腐处理，以延长构件的使用寿命。

1.2.6 总装在进行钢结构加工制作之后，需要进行总装。

总装是指将各个构件按照规定顺序进行组装，形成最终的钢结构。

总装过程中需要进行对位和固定，确保构件之间的连接牢固。

1.3 法律名词及注释本文所涉及的法律名词及注释如下：1.3.1 结构设计：指钢结构的整体布局和构造形式的设计。

1钢结构加工工艺流程及技术措施（1）放样和号料放样和号料由专职放样技术工人负责，放样前应做好样板样杆并应检验合格，同时应对钢板进行矫平矫正，切割放样划线应预留割缝和边缘加工余量，组装和钻孔划线应划出中心线，边缘控制线，冲印，并做上相应的记号，以防混淆，自动切割和钻孔由电脑程序自动控制。

(2) 下料切割（含部口）针对本钢结构工程，所有节点板、端头板，加工筋板采用“上海伊萨”EXA-5000数控多头等离子自动切割机下料，H型钢的腹板、翼板采用CNG-400和CG-400B数控多头自动切割机切割，切割前应对钢板进行矫正矫平处理，加工的要求应按设计要求和公司内控标准检验，检验合格后进行合格堆放，做上合格标识和零件编号。

下料切割的主要精度要求见表：下料切割的精度要求(3) 边缘加工及钻孔所有H型钢的钢板，对接钢板，现场拼接柱和梁的端面都要进行铣边剖口，钢板铣边剖口采用日本进口PX-90W数控铣边机加工。

其加工应按设计要求和相应标准。

连接板的钻孔采用日本进口PLM-1600L数孔平面钻加工，其孔径和中心偏移误差均小于规范规定。

边缘加工及钻孔必须经检验合格才准转序。

(4) 组立定位组立定位主要是指H型钢，在埋弧焊前的点焊定位固定，H型钢在HG-200组立，量大而规则的则在FMI自动生产线上组立加工，组立前应对翼板、腹板及其他零件去除毛刺、割渣，并应进行矫正矫直，由放样人员划出中心线、定位线，待检验合格后才准上组立机进行组立点焊固定。

组立的基本要求见表。

H型钢组立精度要求(5) 埋弧焊H型钢埋弧焊将根据高度不同分别采用MZG-2×1000门式自动焊机。

XMH-1000悬壁焊接机床焊接，量大而规则的则在美国FMI公司进口的自动生产线上的焊接，埋弧焊时必须根据钢板的厚度和品种按工艺文件采用相应的焊丝、电流、电压以及焊接速度，同时必须注意焊剂质量，特别是焊剂干燥度，焊接后应进行必要的热处理，超声波探伤、检验和矫正，基本质量要求满足设计和标准规定。

钢结构加工制作办法钢结构是一种广泛应用于建筑、桥梁和其他重要工程的构造材料。

它具有高强度、耐久性和良好的可塑性，能够承受巨大的荷载，并具有较长的使用寿命。

然而，钢结构的加工制作并不简单，需要采取一系列的步骤和措施，以确保最佳的质量和安全性。

本文将介绍钢结构加工制作的方法和步骤。

一、设计与计划在进行钢结构加工制作之前，首先需要进行设计与计划。

这一步骤是整个加工制作过程的基础，决定了后续的操作和流程。

设计师必须根据具体的使用需求和功能要求，绘制出详细的施工图纸和结构图，包括构件的尺寸、连接方式和安装位置等。

同时，还需要确定材料的种类和数量，并进行合理的预算，以确保加工过程的顺利进行。

二、材料准备在钢结构加工制作过程中，材料的选择和准备非常重要。

常用的钢材种类包括碳素结构钢、低合金钢和不锈钢等。

根据具体情况，选用合适的钢材，并确保其质量和性能符合相关标准和要求。

在得到合格的钢材后，还需要进行切割、打磨和清洗等预处理工序，以保证钢材表面的平整度和光洁度。

三、结构加工结构加工是钢结构制作的核心环节，包括切割、冲压、折弯和焊接等工艺。

切割工艺主要用于将钢材切割成所需的尺寸和形状，常用的切割方式包括火焰切割和等离子切割等。

冲压工艺用于加工孔、槽和凹陷等形状，以满足连接和安装的需求。

折弯工艺用于将平板折弯成所需的形状，常用的折弯设备有折弯机和辊弯机等。

焊接工艺用于将构件连接在一起，常用的焊接方法有电弧焊、气体保护焊和激光焊等。

四、表面处理与防腐钢结构在加工制作完成后，还需要进行表面处理与防腐处理，以增强其耐候性和防腐性能。

表面处理包括喷漆、镀锌和喷塑等工艺，以提高结构表面的光洁度和美观度。

防腐处理主要采用防腐涂料或热浸镀锌等方式，以延长钢结构的使用寿命和减少腐蚀风险。

五、质量检验与安装在钢结构加工制作完成后，必须进行质量检验，以确保其符合相关标准和要求。

质量检验包括外观检查、尺寸测量和力学性能测试等，以验证钢结构的质量和安全性。

钢结构制作加工的流程，你一定要看看钢结构制作加工的流程一、准备阶段1.1 确定项目要求1.2 制定施工计划1.3 完善施工设计1.4 确定施工材料二、生产准备2.1 订购所需钢材及附件2.2 检查钢材质量与数量2.3 组织机械设备的安装与调试2.4 建立生产现场安全防护措施三、加工工艺3.1 制作构件图纸3.2 钢材切割3.3 钢材成型和冷弯3.4 钢材焊接3.5 表面处理和防腐蚀四、组装与安装4.1 钢构件的装配4.2 检查和调整构件尺寸4.3 安装和固定构件4.4 进行构件的整体调试五、验收和保养5.1 进行结构安全验收5.2 缺陷处理和修补5.3 制定保养措施和计划5.4 进行定期保养和检查六、项目总结6.1 梳理施工过程中的问题和经验6.2 归档项目相关文件和资料6.3 编写项目总结报告附件：施工计划、构件图纸、钢材质量报告、组装记录、保养计划、项目总结报告等。

法律名词及注释：1.合同法：规定了合同的有效性、履行、违约、修订等相关法律规定。

2.建筑安全法：对建筑施工过程中的安全要求、责任等进行法律规定。

3.劳动法：关于劳动者权益、工资、休假等方面的法律规定。

4.建筑法规：包括建筑工程质量管理条例、设计施工一体化管理办法等相关法规。

钢结构制作加工的详细流程一、项目准备阶段1.1 确定项目需求，包括设计图纸和草图等。

1.2 编制施工计划，明确施工目标和工期要求。

1.3 进行现场勘察，确定施工环境和条件。

1.4 确定钢结构的使用材料和规格。

二、生产准备2.1 订购所需的钢材和附件，确保材料质量符合要求。

2.2 检查所订购的钢材和附件，确保数量和规格无误。

2.3 安装和调试机械设备，如切割机、焊接机等。

2.4 做好生产现场的安全防护工作，确保施工人员安全。

三、加工工艺3.1 根据设计图纸制作构件图纸，进行详细的加工计划。

3.2 进行钢材的切割工作，确保尺寸和角度准确无误。

3.3 进行钢材的冷弯和成型工作，确保构件形状完整。

钢结构构件制作加工流程（一）准备工作进行详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、拄术交底等工作。

施工详图应根据结构设计文件和有关技术文件进行编制，并应经原设计单位确认；当需进行节点设计时，节点设计文件也应经原设计单位确认。

（二）钢结构构件生产的工艺流程放样→号料→切割下料→平直矫正→边缘及端部加工→滚圆→煨弯→制孔→钢结构组装→焊接→摩擦面的处理→涂装。

(1)放祥:包括核对图纸的安装尺寸和孔距，以1：1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。

(2)号料:包括检查核对材料，在材料上画出切割、铣、刨、制孔等加工位置。

打冲孔，标出零件编号等。

（3）切割下料:包括氧割〔气割)、等离子切害等高温热源的方法和使用机切、冲模落料和锯切等机械力的方法。

(4)平直矫正:包括型钢矫正机的机械矫正和火焰矫正等。

（5）边缘及端部加工:方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。

(6)滚圆:可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。

(7)煨弯:根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。

当采用热加工成型时，一定要控制好温度，满足规定要求。

(8)制孔:包括铆钉孔、普通连接螺栓孔、高强度螺栓孔、地脚螺栓孔等。

制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。

钻孔通常在钻床上进行，不便用钻床时，可用电钻、风钻和磁座钻加工。

（9）钢结构组装：可采用地样法、仿形复制装配法、专用设备装配法、胎模装配法等。

（10）焊接:是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。

(11)摩擦面的处理:可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进行施工。

(12)涂装:严格按设计要求和有关规定进行施工。

钢结构加工制作流程
钢结构加工制作流程通常包括以下步骤：
1. 设计和规划：根据建筑设计要求和施工图纸，确定钢结构的尺寸、形状和材质，并进行结构计算和分析。

2. 材料准备：采购所需的钢材和其他材料，包括型材、板材、焊接材料等，并进行质量检测和验收。

3. 加工准备：根据设计要求，对钢材进行切割、打磨、钻孔等加工操作，同时准备和调试焊接设备。

4. 钢材加工：根据施工图纸和加工要求，进行钢材的热加工、冷加工、焊接等工序，包括切割、折弯、铆扣、焊接接头等。

5. 零件组装：将加工好的钢材零件按照图纸要求进行组装，使用螺栓、焊接等方法进行连接。

6. 表面处理：根据要求对钢结构进行表面处理，包括除锈、喷涂、防腐处理等。

7. 安装调试：将制作好的钢结构部件安装到施工现场，并进行调试和整体验收，确保其符合设计要求和安全标准。

8. 检测验收：进行钢结构的质量检测和验收，包括强度测试、安全性检查等，确保其满足相关标准和规范要求。

9. 完工交付：验收合格后，将钢结构交付给施工方进行后续施工工作，同时完成相关交付文件和资料的整理和归档。

请注意，以上流程仅为一般的钢结构加工制作流程，实际流程可能会根据具体项目和要求进行调整和变动。

钢结构的制作与加工(钢结构加工制作流程详解)钢结构的制作与加工(标准流程及注意事项解析)1. 引言钢结构是一种重要的建筑结构形式，具有高强度、刚性好、耐寒耐热等特点。

本文将详细介绍钢结构的制作与加工流程，并对其中的关键步骤进行解析。

2. 钢结构制作流程2.1 设计与规划2.1.1 根据建筑设计要求制定钢结构方案2.1.2 绘制图纸和制定施工方案2.2 材料准备2.2.1 选择合适的钢材（根据载荷、耐腐蚀性等特性进行选择）2.2.2 检查钢材质量，确保符合标准要求2.3 加工准备2.3.1 制定加工工艺方案2.3.2 购置所需的加工设备和工具2.4 钢结构加工2.4.1 将钢材进行切割和钻孔等加工操作2.4.2 按照设计要求进行焊接2.4.3 进行修整和打磨，确保表面光滑2.5 表面处理2.5.1 清洗钢结构表面，除去油污和锈蚀2.5.2 进行防腐处理，如喷涂防锈漆等2.6 组装与安装2.6.1 安装钢结构的连接件2.6.2 将各个零部件组装成整体2.6.3 进行最终的验收和调整3. 注意事项解析3.1 安全问题3.2 精度控制3.3 材料质量监控3.4 焊接质量控制4. 本文档涉及附件详见附件列表。

5. 本文所涉及的法律名词及注释5.1 建筑设计要求：指根据建筑功能和使用要求，对建筑结构的荷载、抗震等技术指标进行规定的文件。

5.2 钢结构方案：指用来解决建筑结构钢部分的构造形式、尺寸和材料等内容的方案。

5.3 加工工艺方案：指钢结构加工的具体操作步骤、工艺参数和加工设备等相关内容的方案。

钢结构加工制作流程详解1. 引言钢结构是一种应用广泛的建筑结构形式，具有高强度、轻质化和可重复利用等特点。

本文将详细介绍钢结构加工制作的常用流程，并对其中的每个步骤进行详解。

2. 材料准备2.1 选择合适的钢材钢结构加工需要选择适合的钢材，考虑载荷、环境条件和工程要求等因素。

2.2 材料质量检查对选定的钢材进行验收，检查其外观、尺寸和化学成分等，确保符合标准要求。

钢结构加工制作方案一、钢结构加工制作1、钢结构件制作工艺流程见下图。

钢结构件制作工艺流程图二、放样核对图纸的安装尺寸和孔距；以1：1的大样放出节点，核对各部分的尺寸；制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。

放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。

放样和样板（样杆）的允许偏差三、号料检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加工位置；打冲孔及标出零件编号。

号料时应尽可能做到合理用材。

号料的允许偏差（mm）四、切割钢材下料的方法采用气割，气割前应将钢材表面切割区域内的铁锈、油污等清除干净；切割后断口上不得有裂纹和大于1.0mm的缺口，并应清除干净边缘上的熔物和飞溅物等。

切割截面与表面垂直度偏差不大于钢材厚度的10%且不大于2mm。

气割的允许偏差（mm）注：t为切割面厚度。

五、制孔A、B级螺栓孔（Ⅰ类孔），应具有H12的精度，孔壁表面粗糙度R a不应大于12.5um。

注：①A、B级螺栓孔、H12精度，是根据现行国家标准《紧固件公差螺栓、螺钉和螺母》和《公差与配合》的分级规定确定的；②R a是根据现行国家标准《表面粗糙度参数及其数值》确定的。

C级螺栓孔（Ⅱ类孔），孔壁表面粗糙度R a不应大于25m，允许偏差应符合下表规定。

螺栓孔孔距的允许偏差应符合下表的规定。

螺栓孔的允许偏差超过上述规定时，不得采用钢块填塞，可采用与母材材质相匹配的焊条补焊后重新制孔。

6、钢板厚度大于6mm时应开坡口。

7、钢结构件组装经检验合格后方可焊接。

8、平直焊缝应采用自动焊机焊接。

焊缝高度应符合图纸要求。

焊接时应采取有效措施防止钢结构件变形。

9、预拼装和检验合格的构件方可进行打砂、除锈。

打砂、除锈质量应符合现行国家标准《涂装前钢材料表面锈蚀等级和除锈等级》和设计要求。

打砂除锈质量经质检部检验合格的，方允许按设计要求进行涂装。

质检部要做好打砂除锈检验、验收记录。
