套管安装与孔洞预埋技术交底_2

一、交底对象全体施工人员、监理人员二、交底日期[填写日期]三、工程名称[填写工程名称]四、交底内容1. 工程概况本工程为[填写工程名称]，位于[填写地理位置]，工程规模[填写工程规模]，主要施工内容包括[填写主要施工内容]。

本次交底针对管廊预埋套管施工进行安全技术交底。

2. 施工准备1. 技术准备- 施工前，组织全体施工人员进行安全技术培训，确保每位施工人员熟悉相关操作规程和安全注意事项。

- 仔细阅读设计图纸，了解管廊预埋套管的位置、规格、数量等要求。

- 准备好施工所需材料、工具和设备，如套管、切割机、电焊机、磨光机等。

2. 材料准备- 套管：规格应符合设计要求，管壁厚度均匀，内外表面光滑整洁，无砂眼、裂纹、毛刺和疙瘩。

- 防腐材料：针对人防密闭套管等特殊要求，应做好防腐除锈工作。

3. 施工工艺1. 工艺流程- 熟悉图纸，根据施工方案确定施工方法和安全技术措施。

- 根据设计图纸在施工部位做好标识，分段量出现实尺寸，记录在施工草图上。

- 根据土建专业楼板及墙体钢筋绑扎进度进行预留，确保预留孔洞尺寸和套管规格符合要求。

- 安装套管，确保坐标、标高精确，与设计图纸一致。

2. 施工要点- 套管安装前，应进行外观检查，确保无损伤、变形等缺陷。

- 套管安装过程中，应保持水平、垂直，避免偏斜。

- 对于人防密闭套管等特殊要求，应严格按照设计要求进行施工。

4. 成品保护- 施工过程中，应注意保护套管表面，避免划伤、污染。

- 套管安装完成后，应及时进行隐蔽工程验收，确保施工质量。

5. 质量控制- 严格按照设计要求和施工规范进行施工，确保套管安装质量。

- 加强施工过程中的监督检查，及时发现并处理质量问题。

6. 安全措施1. 施工人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 施工现场设置安全警示标志，防止意外事故发生。

2. 设备安全- 机械设备应定期进行维护保养，确保其正常运行。

- 使用电气设备时，应注意防止触电事故。

施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人刚性防水套管（B型）刚性防水套管的下料尺寸按照下表（单位：mm）表3.2.3序号管道公称直径（DN）套管公称直径（DN）翼环宽度（D3-D2）/2套管壁厚（σ）翼环厚度（σ）1 50 65 50 4 102 75 100 50 4 103 100 150 50 4.5 104 150 200 50 6 105 200 250 50 8 126 250 300 50 8 12套管下料尺寸按下图所示1——钢制套管2——止水翼环施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人3）柔性防水套管本工程要求管道穿越外墙、消防水池进出水管道均需预埋柔性防水套管，柔性防水套管采用预制加工的成品套管。

消防水池进出水管采用A型柔性防水套管（如下图），外墙处采用B型柔性防水套管（如下图）。

A型柔性防水套管施工单位西安站改项目经理部日期交底提要：预留预埋施工安装交底内容：技术负责人交底人接受交底人B型柔性防水套管（3）套管的加工焊接采用手工电弧焊，焊条采用E4303，牌号J422，在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。

焊好后，把焊渣清理干净，焊接完成后去除套管两端的毛刺，以及翼环的毛刺，再刷两遍以上的防锈漆。

3.2.2套管的安装（1）定位、放线套管的位置定位、放线采用盒尺、水准仪等仪器，以土建的结构50线以及施工单位西安站改项目经理部日期交底提要：预留预埋施工安装 交底内容：技术负责人交底人接受交底人序号 套管安装位置套管安装样图符号说明4穿建筑内隔墙套管453211-钢管 2-钢套管 3-密封填料 4-隔墙5-不锈钢装饰板（明露管道适用）5穿无防水要求的 楼板1-钢管 2-钢套管 3-密封填料 4-楼板3.2.3洞口的预留配合土建进行预留孔洞是保证工程顺利进行，保证结构验收的重要环节。

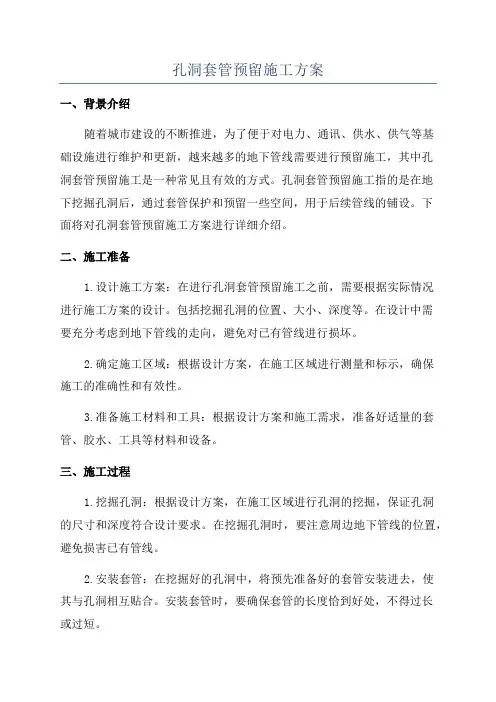

孔洞套管预留施工方案一、背景介绍随着城市建设的不断推进，为了便于对电力、通讯、供水、供气等基础设施进行维护和更新，越来越多的地下管线需要进行预留施工，其中孔洞套管预留施工是一种常见且有效的方式。

孔洞套管预留施工指的是在地下挖掘孔洞后，通过套管保护和预留一些空间，用于后续管线的铺设。

下面将对孔洞套管预留施工方案进行详细介绍。

二、施工准备1.设计施工方案：在进行孔洞套管预留施工之前，需要根据实际情况进行施工方案的设计。

包括挖掘孔洞的位置、大小、深度等。

在设计中需要充分考虑到地下管线的走向，避免对已有管线进行损坏。

2.确定施工区域：根据设计方案，在施工区域进行测量和标示，确保施工的准确性和有效性。

3.准备施工材料和工具：根据设计方案和施工需求，准备好适量的套管、胶水、工具等材料和设备。

三、施工过程1.挖掘孔洞：根据设计方案，在施工区域进行孔洞的挖掘，保证孔洞的尺寸和深度符合设计要求。

在挖掘孔洞时，要注意周边地下管线的位置，避免损害已有管线。

2.安装套管：在挖掘好的孔洞中，将预先准备好的套管安装进去，使其与孔洞相互贴合。

安装套管时，要确保套管的长度恰到好处，不得过长或过短。

3.固定套管：使用胶水等材料将套管与孔洞固定住，保证套管能够固定不动。

4.后续施工：在套管固定之后，可以进行后续的管线铺设工作。

根据具体需求，可以使用不同材质的管线进行铺设。

四、注意事项1.施工安全：在施工过程中，要注意施工人员的安全。

保证施工现场的通风良好，防止施工人员中毒和窒息。

同时，施工人员要穿戴好安全防护装备，减少施工过程中的伤害风险。

2.设备维护：施工过程中使用的设备要进行定期维护和检查，确保其正常运行。

避免设备故障给施工工作带来不必要的延误和困扰。

3.施工质量：施工过程中要确保施工质量的合格性。

保证套管与孔洞的贴合度以及固定效果。

施工完毕后，要对施工质量进行检查和验收。

五、总结孔洞套管预留施工是一项重要而且常见的工程，对于城市建设和基础设施的更新提供了有效的方法。

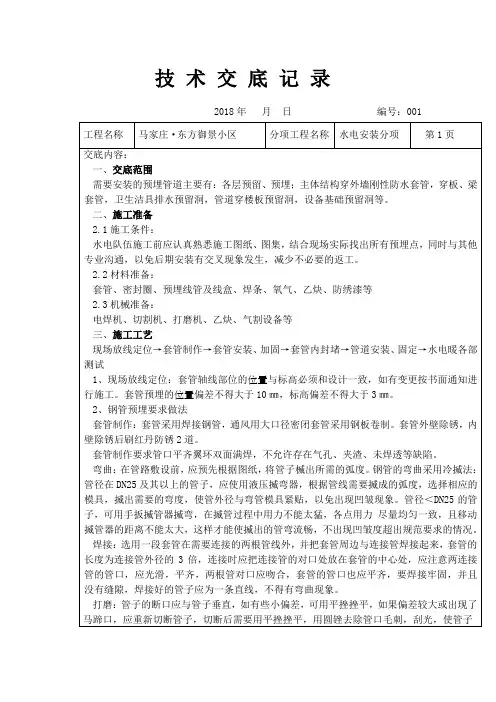

管道预留孔洞施工技术交底
施工单位建设单位
分项工程名称给排水预留交底部门项目部
交底内容：
1、施工准备
（1）仔细审阅图纸，检查核验各种设备孔洞及结构图上孔洞的数量及位置，及时对图纸上出现的预留孔洞位置进行标注，核验预留的孔洞的数量、尺寸、标高、轴线，如与设备专业位置发生矛盾应及时与工长联系，寻求解决。

2、孔洞预留作业
（1）现场核对预留孔洞的轴线位置、标高，检查预留孔洞位置是否与图纸位置相符，与其他专业有无冲突，并用油漆在模板上标出位置。

（2）待结构主筋绑扎完后，将套管绑于周围主筋上，绑扎要牢固，不得在钢筋上焊接固定，不得在钢筋上引弧焊接。

（3）各种预留孔洞在与结构钢筋有矛盾时，不得私自断筋，必须与土建及设计等有关人员进行协商，办好手续后方可断筋，并由土建进行补强处理。

（4）施工中遇到管道冲突时，要及时上报，不得自行处理，注意与其它专业配合施工。

3、注意事项
（1）施工图中所注管道标高重力流污、废水排水管道为管内底标高，其余均为管中心标高，在安装套管时应特别注意管道种类，防止安装高度错误。

（2）在土建施工过程中，安排管道预埋人员值班，随时检查模具是否有跑位、损坏和漏留情况的发生。

（3）预留前应详细了解卫生器具的安装尺寸，以便有针对性的进行孔洞的预留。

（4）套管预制加工、孔洞预留及套管安装施工中，应严格遵守安全交底中有关要求，防止安全事故发生。

审核人：交底人：接受交底人：年月日作业班组签名：。

一、主要材料一般套管、刚性防水套管、人防密闭套管套管的规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。

管材具备出厂合格证。

人防密闭套管应做好防腐除锈工作。

二、主要机具1.机械：切割机、电焊机、磨光机等。

2.工具：收据、手锤等。

3.其他：水平尺、线坠、钢卷尺、小线等。

三、作业条件穿剪力墙、穿楼板安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

根据土建专业楼板及墙体钢筋绑扎进度进行预留四、施工工艺1.工艺流程安装准备预制加工现场定位、安装2.安装准备认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。

参看有关专业图集和装修建筑图，核对各种管道的坐标，标高是否有交叉，管道排列所用空间是否合理。

有问题及时与工长和有关人员研究解决。

3.预制加工1)按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后安装彩图测得尺寸预制加工、校对。

2)在地下室或建筑外墙应采取防震，防止不均匀沉降和防水措施，应做刚性防水套管。

一般套管和刚性防水套管的管径别管道管径大两号。

风管穿人防密闭墙的密闭套管与风管尺寸相同。

3)刚性防水套管安装制作示意图4)风管穿人防密闭墙必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。

当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。

通风管的密闭穿墙短管，采用厚3mm 的钢板焊接制作，其焊缝应饱满、均匀、严密。

密闭翼环采用厚度大于3mm的钢板制作。

钢板应平整，其翼高宜为30～50mm。

密闭翼环与密闭穿墙短管的结合部位应满焊。

通风穿墙短管两端伸出墙面的长度应大于100mm。

密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片。

抗力片宜采用厚6mm的钢板制作。

抗力片上摘口宽度应与所穿越的管线外径相同；两块抗力片的槽口必须对插。

多个自动排气活门垂直安装时，两中心距离不能小于630mm，水平安装时距离不能小于550mm。

预留套管及孔洞施工方法1、工艺流程制作模具、预埋件一放线一安装模具、预埋件一防腐一浇混凝土2、施工技术措施和工艺要求:一、管道穿梁、剪力墙要预留钢套管，穿地下室外墙埋设防水套管，给水埋∏型防水套管，排水管埋∏型防水套管。

防水套管在土建浇筑碎同时予以埋入。

防水套管要严格按标准图进行加工，管中心标高一定要准确无误。

由测量专业人员用水准仪定位，套管平面位置也要正确，由套管所在位置两侧进行测量定位复核，以免造成误差，设备层水平横干管较多，在施工时按设计图计算好预埋位置，同时核查所留套管位置与其它专业是否交叉、重叠，及时改正。

二、外墙预埋套管施工：预埋套管加止水环，钢套管外的止水环采用双面满焊，当碎浇灌到距套管下面20ιI1m至30mm时，将套管下碎捣实、振平，对套管两侧呈三角形均匀、对称地浇碎。

此时振捣棒要倾斜，并辅以人工插捣，此处一定要捣密实，将碎继续填平至套管上皮30-50mm。

三、预留洞、预留墙槽：本工程的给排水立管大部分在外墙上，立管穿楼板洞很少，但在立管接支管甩口位置留洞标高尺寸，平面位置一定要准确，套管亦有与管道坡度相一致的坡向。

厨卫间卫生洁具留洞的尺寸要先同甲方、监理将本工程所用洁具品牌、型号、规格确定下来，依据选定的样品尺寸预留。

留洞时各种孔位根据所定的规格尺寸放线定位。

在模板上用红色“十”标出该预留洞中心坐标。

将套管用铁丝固定，当遇到较大孔洞或与多根钢筋相碰时，须经土建技术人员核验，采取加固措施。

对后砌墙的预留洞，与土建密切配合，预留出所要求的孔洞尺寸。

预留套管安装固定后，严防其上放置东西或人踩。

在浇筑时派人看守，避免震动产生位移或倾斜。

待碎初凝时，将套管拔出清干净。

对过道进户埋地管预留槽，深度为管外径+30mm。
