人防穿墙套管预留技术交底

分部分项工程技术交底表格
分包公司负责人
交底时间：
交底地点：
交底方式：
交底内容：
一、主要施工方法
1、过防护墙套管预留
1.1、人防地下室要求密闭墙加密闭套管，强电为桥架改为预埋套管穿管敷设，弱电改为暗管加密闭盒的方式，并进行防护密处理。

所有穿过外墙，临空墙、防护密闭隔墙、密闭隔墙的电缆（包括动力、照明、通讯、网络等）管线和预留备用管应进行防护密闭或密闭处理。

管材选用热镀锌钢管，刚板采用热镀锌钢板。

（详看07FD02A图集）
过防护墙套管做法
1.2 密闭套管要求：间距均匀满足图及规范要求。

焊接要满焊，焊缝要美观。

气割时要求切割均匀，尽量割成圆形。

具体做法如下：
1.3 人防区要在密闭门上方预留4SC50的套管，套管的做法如上套管制作的方法，不同的其他套管穿电线、电缆，而这部分套管则是战时预留，因此要在套管两端套丝，并且加管封堵。

2.穿线管密闭做法
2.1 由于人防区的特殊性，在线管过密闭墙是要求加密闭肋板，肋板大小为由线管外径向外扩。

人防工程预埋施工技术交底人防工程预埋施工技术交底是指在人防工程施工前，施工单位向相关人员进行技术交底，确保施工过程中各项工作能够按照规范和要求进行。

本文将从预埋施工技术交底的必要性、内容要点、操作规范、注意事项和验收标准等方面进行详细阐述。

一、必要性1.1 确保施工质量：预埋施工是人防工程中的重要环节，惟独做好预埋工作，才干确保后续工程的顺利进行。

1.2 保障施工安全：预埋施工涉及到各种材料和设备，必须对其进行正确操作，才干确保施工安全。

1.3 避免施工纠纷：通过技术交底，可以明确责任分工，避免因施工不当导致的纠纷。

二、内容要点2.1 施工计划：包括施工时间、工序安排、施工人员等内容。

2.2 施工材料：包括预埋管道、电缆、设备等材料的规格、数量、质量要求等。

2.3 施工方法：包括预埋深度、施工工艺、施工顺序等方面的要求。

三、操作规范3.1 确认设计图纸：施工前必须对设计图纸进行子细核对，确保施工按照设计要求进行。

3.2 安全防护：施工人员必须佩戴好安全防护用具，遵守相关规定，确保施工安全。

3.3 施工质量检查：在施工过程中，必须对每一个环节进行质量检查，确保施工质量。

四、注意事项4.1 避免交叉施工：不同种类的预埋工程要避免交叉施工，以免影响施工质量。

4.2 防止损坏设备：在施工过程中要注意避免损坏设备，确保设备完好。

4.3 环境保护：施工结束后，必须对施工现场进行清理，做好环境保护工作。

五、验收标准5.1 施工质量：验收时要对施工质量进行检查，确保符合相关标准。

5.2 安全合格：验收时要对施工安全进行检查，确保安全合格。

5.3 文件齐全：验收时要确保施工相关文件齐全，包括设计图纸、施工记录等。

通过人防工程预埋施工技术交底，可以有效提高施工质量，保障施工安全，避免施工纠纷，是人防工程施工过程中不可或者缺的一环。

希翼相关单位在进行人防工程预埋施工时，能够严格按照技术交底要求进行操作，确保施工顺利完成。

工程名称 ******工程施工单位 *****有限公司审核人分包单位 ******公司 ☐施组总设计交底 ☐单位工程施组交底 ☐施工方案交底☐专项施工方案交底☒施工作业交底交底部位******区接受交底范围项目部质量、工程、试验人员；分包技术负责人、施工班组人员 交底摘要：套管预留技术交底交底内容：交底人 接受交底人数 交底时间 年 月 日接受交底人员注：1 本表由施工单位填写。

预留孔洞按设计图纸配合土建进行，其尺寸设计无要求时，规格大小按以下的规定执行。

序号 管道规格 套筒规格 1 DN15～40 DN100套筒 2 DN50～70 DN150套筒 3 DN80～125 DN200套筒 4DN150～200DN250套筒A.根据本工程楼板预留洞情况，套筒成品预留洞模具，如下图：工程名称 ******工程施工单位 *****有限公司审核人分包单位 ******公司 ☐施组总设计交底 ☐单位工程施组交底 ☐施工方案交底☐专项施工方案交底☒施工作业交底交底部位******区接受交底范围项目部质量、工程、试验人员；分包技术负责人、施工班组人员 交底摘要：套管预留技术交底交底内容：交底人接受交底人数交底时间年 月 日接受交底人员注：1 本表由施工单位填写。

B.如特殊部位成品预留洞模具不能使用时，采用焊接钢管加工成的手提套筒，高度根据现场需要加工。

楼板预留洞钢制手提式套管制作示意图同时用木胶合板加工成与套管相配套的盖板，一个方向尺寸与套管管径相等，另一个方向尺寸较套管直径大50mm 。

另外还需用木块加工成楔型垫块若干，留作加固盖板用。

（3）楼板预留洞的施工：首先将预留洞模具外表面涂刷脱模剂，再将预留洞模具按平面定位尺寸用木螺钉（或钉子）固定在顶板模板上，放置预留洞模具不能烧断板筋，避免影响结构，应将顶板筋扳弯曲绕过套筒。

预留洞模具固定结实后，用盖板盖住。

浇筑混凝土时必须有专人看守，避免套管移位，待混凝土强度可以上人时，及时将套管取下。

1、作业条件：土建完成顶板、梁支模；梁钢筋绑扎完毕；现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。

2、材料要求：1.1钢管的材质必须合格,有出厂合格证,设计有特殊要求时还必须符合设计要求；1.2外观检查钢管壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；1.3锁紧螺母外形完好、丝扣清晰,无翘曲、变形等缺陷；3、主要机具：铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。

4、施工队伍进场后，要立即进行细致的审图，对图纸中所发现的问题及时提出来，并反映到责任工程师处解决。

5、在审图时，要充分考虑到今后的安装工作及美观，避免出现以下问题：5.1 留洞距墙过近，导致管道安装时，接头在墙里，不符合验收规范。

5.2 留洞距墙过远，管道安装后不够美观，影响装修。

5.3施工前，检查并核对现场的定位线及标高线，无法满足要求的及时向主管责任师提出解决。

5.4 施工人员应认真仔细对照现场核对图纸，不得出现漏埋及错埋现象。

5.5管道在穿外墙及人防墙体的套管均按设计要求采用柔性或刚性防水套管。

5.6管道套管原则上应比管径大两号；底板套管下端与结构面平齐，厨卫间上端高出装修地面50MM，其余房间高出装修地面20MM。

5.7管及埋地管道安装完后，两端必须进行封堵保护，以防止杂物灌入堵塞管道。

5.8密闭套管止水环采用10MM厚，50MM宽钢板，与套管双面满焊。

5.9通风管道穿密闭墙时，需在墙内预埋套管，套管两端各出墙100MM。

采用5MM厚，30MM宽钢板做密闭环，与预埋管道双面满焊。

5.10制作套管前，必须对管道进行充分的除锈。

5.12套管切割后，必须进行扫口；管径较大，需用气焊进行切割的，必须对切口进行打磨处理。

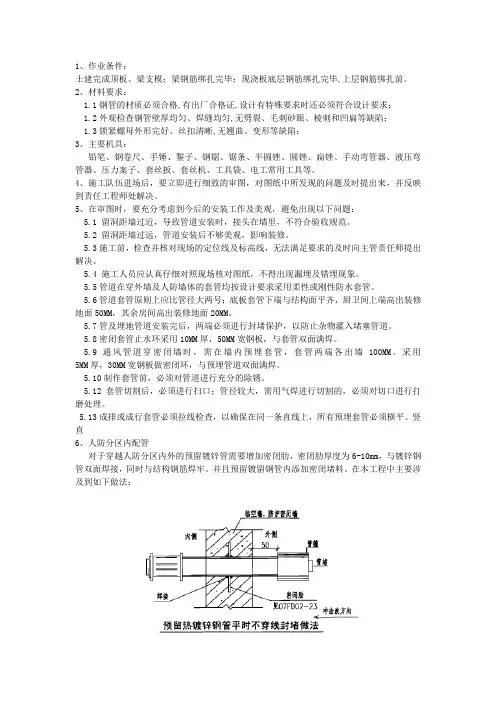

5.13成排或成行套管必须拉线检查，以确保在同一条直线上，所有预埋套管必须横平、竖直6、人防分区内配管对于穿越人防分区内外的预留镀锌管需要增加密闭肋，密闭肋厚度为6-10mm，与镀锌钢管双面焊接，同时与结构钢筋焊牢。

表C2—2施工技术交底记录施工单位：山西八建集团有限公司2014年9月23 日编号：001工程名称山西翔建、御景华府房地产项目交底项目地下室人防工程给排水、消防、通风及排烟系统施工共1页第1页交底内容：地下室人防工程给排水、消防、通风及排烟系统预留预埋管技术交底一、给排水、消防工程1、穿越人防围护结构墙体和顶板的管道均应加设钢性防水套管。

（1）、穿墙管道防水及密闭处理套管加焊止水环法，在管道穿过防水混凝土结构处，预埋套管，套管中间加焊止水环，止水环应与套管满焊且严密（δ≥5，b≥50）；防水套管内径要比管道外径大30mm-50mm，穿楼板套管下端与楼面平齐，上端高出建筑地面20mm ,厕所间高出50mm。

穿墙套管两端与墙面平齐，套管与管道间的空隙用油麻填实，并用沥青灌平。

（2）配合预留预埋预留前应核对结构图与管道施工图，如有不符应及时向设计提出；预留后对所有预留洞及预埋件情况进行坐标、标高、管径等的核对、检查并做好详细的技术复核记录。

2、穿越人防围护结构内墙体的管道均应采用普通钢套管。

普通钢套管内外均涂刷防锈漆一道，在墙体配筋时将套管及时预埋到墙体里，待套管校正无误后必须进行对套管固定，避免发生位移，套管与管道间的空隙用油麻填实，并用沥青灌平。

3、接地漏的重力排水管道采用镀锌钢管，螺纹连接，管道伸进集100mm并接管至坑底200mm，地漏上口标高低于地平面5-10mm，盖板应能在地漏支口内灵活转动，明露管道刷两道沥青漆。

管道预埋时与土建密切配合。

4、套管及管道预埋时位置要准确、牢固、无遗漏，在浇注混凝土过程中派专人配合校对，看管埋件，以免移位、变形。

二、通风及排烟工程1、穿墙风管预埋应按人防设计要求安装。

通风管道穿人防围护结构及密闭墙体预埋管为直接预埋管，外径与风管外径一样，预埋管必须用3mm厚钢板密闭处理焊接。

预埋长度为500mm，两端各出混凝土墙体100mm，中间双面满焊密闭肋（δ≥5，b≥50），不得用现成钢管截断代替。

人防工程预埋施工技术交底引言概述：人防工程预埋施工技术交底是指在人防工程施工过程中，施工方向工程管理人员和施工人员进行技术交底，确保施工过程中的预埋工作符合相关标准和要求。

本文将从四个方面详细阐述人防工程预埋施工技术交底的内容。

一、施工要求的交底1.1 施工方法：在人防工程预埋施工中，施工方需要向工程管理人员和施工人员交底施工的具体方法。

例如，预埋管道的敷设方法、预埋钢筋的固定方式等。

这些方法需要符合相关标准和规范，确保施工质量。

1.2 施工顺序：施工方还需要向工程管理人员和施工人员交底施工的顺序。

例如，先进行哪些预埋工作，再进行哪些后续施工工作。

合理的施工顺序可以提高施工效率，减少施工风险。

1.3 施工安全：施工方在交底时还需要强调施工的安全要求。

例如，预埋施工过程中需要佩戴安全帽、安全鞋等个人防护装备，严禁在施工现场吸烟等。

这些安全要求可以有效避免施工事故的发生。

二、预埋材料的交底2.1 材料规格：施工方需要向工程管理人员和施工人员交底预埋材料的规格要求。

例如，预埋管道的材质、尺寸等。

这些规格要求需要符合相关标准，确保预埋材料的质量。

2.2 材料存放：施工方还需要交底预埋材料的存放方式。

例如，预埋钢筋需要存放在干燥通风的场所，避免受潮生锈。

预埋管道需要放置在平整的地面上，避免变形或损坏。

2.3 材料验收：施工方需要向工程管理人员和施工人员交底预埋材料的验收标准。

例如，预埋钢筋的验收标准包括表面无锈蚀、尺寸符合要求等。

通过严格的验收，可以确保预埋材料的质量。

三、施工质量的交底3.1 施工精度：施工方需要向工程管理人员和施工人员交底施工的精度要求。

例如，预埋管道的敷设需要保证管道的中心线与设计要求的偏差在允许范围内。

通过交底施工精度要求，可以提高施工质量。

3.2 施工缝隙：施工方还需要交底施工过程中的缝隙要求。

例如，预埋管道的接口需要保证缝隙的均匀性和密封性。

合理的缝隙要求可以确保预埋工程的稳定性和耐久性。

中国建筑项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803工程名称及编码半岛名邸（西区）楼栋号12#~14#楼分项工程名称套管预留预埋工程量分包公司河北成源劳务分包有限公司负责人交底内容：一、施工准备1．图纸、图集与规范（1）《采暖通风与空气调节设计规范》GB50019-2003（2）《通风空调工程施工质量验收规范》GB50243-2002（3）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002（4）《防空地下室通风设备安装》07FK02（5）《防空地下室给排水设施安装》07FS022．材料控制材质为钢板卷管套管，厚度必须满足国家标准与设计要求。

3. 施工机具与施工人员根据现场施工进度，配置相应的施工机具，如电焊机、砂轮切割机、等离子切割机、钢卷尺、灭火器等。

编制劳动力进场计划，根据进度计划适时增加劳动力。

二、施工进度要求第 1 页共8 页第 2 页共8 页2、刚性防水穿墙套管预留（1）地下室穿墙与穿楼板套管均采用刚性防水套管，具体制作方法见下图：（2）施工班组在施工前应认真理解施工图纸、规范与图集，结合现场情况，确定安装的位置与套管的规格型号，避免出现不必要的返工。

（3）翼环与穿墙短管的结合部位应双面施焊，双面施焊过程中要保证止水环不变形、无夹渣、咬肉等现象。

焊缝要求饱满、均匀、严密。

（4）套管在安装前需除锈、清除焊渣，用磨光机清除毛刺，并在内刷红丹防锈漆两道。

（5）选用适当的塑料袋装入锯末、泡沫塑料等，塞进套管并填实，在套管两侧用彩条布封好，并用钢丝扎牢，然后分规格堆放整齐。

第 4 页共8 页（6）套管安装时，如需截断结构钢筋，需事前与土建协商加固措施后实施。

钢筋应绑扎成“#”字型将套管固定牢靠，并与套管点焊，防止套管发生偏移。

3、气密测量管（1）本工程人防区域每个口部的防毒通道、密闭通道的防护密闭门门框墙、密闭门门框墙上设置DN50的气密测量管，要求用镀锌钢管制作。

施工单位中国核工业华兴建设有限公司建设单位西安新城苏宁云商商贸有限公司
分部分项名称套管预埋交底部位±0.000以下三层作业班组水工班交底人交底日期
6.1风管预埋管做法见国标图集07FD02-48页。

6.2风管预埋管首先需除锈，并在内壁刷红丹防锈漆两道，随土建施工时一起浇捣在墙内。

6.3风管预埋管直径与所连接的风管、密闭阀门、超压自动排气活门的接管直径相一致。

6.4风管预埋管时先焊好密闭肋，管道与密闭肋的链接均采用满焊，保证密封。

6.5密闭肋材质为3mm厚的钢板，与预埋管双面焊接，同时与结构钢筋焊牢。

6.6预埋管长度L同墙厚，密闭肋高度50mm。

五、施工图纸解说：
所有管道出外墙均采用柔性防水套管，穿消防水池采用柔性防水套管，穿人防区采用带密闭肋刚性防水套管，普通穿墙管道采用刚性防水套管。

具体见附表。

六、质量要求：
1、刚性套管套管口内边要倒角，清除焊渣和毛刺边。

2、刚性防水套管和柔性防水套管焊接时，焊口平直度、焊缝加强面应符合施工规范规定。

焊口表项目负责人施工员质检员
安全员
接受人。

人防工程预埋施工技术交底一、任务背景人防工程是指为了保障人民生命财产安全而建设的具有防护功能的工程。

预埋施工是人防工程中的重要环节，它涉及到各种预埋管线、设备的安装和连接工作。

为了确保预埋施工的质量和安全，提高工作效率，本次技术交底旨在详细介绍人防工程预埋施工的相关要求和操作流程。

二、施工要求1. 施工前准备(1) 确认施工图纸，了解预埋管线和设备的种类、规格和数量。

(2) 检查施工现场，确保场地平整、无障碍物，并清理杂物。

(3) 准备必要的施工工具和设备，包括起重机械、焊接设备、测量工具等。

2. 施工过程(1) 根据施工图纸和设计要求，确定预埋管线和设备的安装位置和高度。

(2) 进行地面测量和标线，确保预埋管线和设备的准确位置。

(3) 进行土方开挖工作，保持开挖面的垂直度和平整度。

(4) 进行管线和设备的安装，包括管线的连接、焊接和固定等工作。

(5) 进行验收和试压，确保预埋管线和设备的质量和安全性。

(6) 完成施工后，及时清理施工现场，确保安全和环境卫生。

3. 施工安全(1) 施工人员必须佩戴个人防护装备，包括安全帽、安全鞋、防护眼镜等。

(2) 施工现场必须设置明显的安全警示标志，防止他人误入。

(3) 施工过程中严禁吸烟、明火作业，禁止使用易燃和爆炸物品。

(4) 施工人员必须熟悉应急处理措施，能够迅速应对突发情况。

三、施工流程示意图以下是人防工程预埋施工的流程示意图，供参考：1. 施工前准备- 确认施工图纸- 检查施工现场- 准备施工工具和设备2. 地面测量和标线- 根据施工图纸确定安装位置和高度- 进行地面测量和标线3. 土方开挖- 进行土方开挖工作- 保持开挖面的垂直度和平整度4. 管线和设备安装- 进行管线的连接、焊接和固定- 安装设备并进行调试5. 验收和试压- 进行验收，确保质量和安全性- 进行试压，检测管线的密封性6. 施工完工- 清理施工现场- 进行安全检查和环境卫生处理四、施工质量控制1. 施工前的质量控制- 检查施工图纸和设计要求是否一致- 确认施工材料的质量和规格是否符合要求2. 施工过程中的质量控制- 严格按照施工规范和操作规程进行施工- 进行管线和设备的质量检查和验收3. 施工后的质量控制- 进行试压和泄漏测试，确保管线的密封性- 进行最终验收，确认施工质量是否符合要求五、技术交底记录本次技术交底的记录内容包括但不限于：1. 交底时间、地点和参预人员名单；2. 交底内容的详细描述，包括施工要求、安全注意事项等；3. 交底过程中的问题和解决方案；4. 交底人员的签字确认。

人防工程预埋施工技术交底引言概述：人防工程是指为了保护人民生命财产安全而建设的防护设施。

在人防工程建设过程中，预埋施工技术交底是至关重要的一环。

本文将详细介绍人防工程预埋施工技术交底的相关内容。

一、施工前准备1.1 确定预埋施工的具体位置在进行预埋施工之前，需要根据工程设计图纸和相关要求，确定预埋的具体位置。

这涉及到施工的准确性和安全性，需要进行子细的测量和标记。

1.2 确定预埋施工的材料和设备根据工程设计要求和预算限制，确定预埋施工所需要的材料和设备。

这包括预埋管道、电缆、阀门等，需要保证其质量和规格符合要求。

1.3 制定预埋施工方案在确定了预埋位置和所需材料设备后，需要制定详细的预埋施工方案。

方案应包括施工流程、施工顺序、安全措施等内容，确保施工过程安全可控。

二、施工过程2.1 准备工作在进行预埋施工之前，需要进行准备工作。

包括清理施工区域，确保施工场地整洁；检查所需材料设备的完好性和数量是否满足要求；组织施工人员，明确各自职责。

2.2 进行预埋施工根据预埋施工方案，按照施工顺序进行预埋施工。

施工过程中需要注意施工质量和安全。

确保预埋材料设备的正确安装和固定，避免损坏和移位。

2.3 施工验收完成预埋施工后，进行施工验收。

验收内容包括预埋材料设备的数量和规格是否符合要求，施工质量是否达到标准要求。

如有问题，及时进行整改和修复。

三、安全措施3.1 施工现场安全预埋施工过程中，需要严格遵守相关安全规定，保证施工现场的安全。

包括设置警示标志，划定施工区域，确保施工人员的人身安全。

3.2 防火防爆措施人防工程预埋施工中，可能涉及到电缆、管道等易燃易爆物质。

因此，需要采取相应的防火防爆措施，确保施工过程中不发生火灾和爆炸事故。

3.3 施工人员培训在进行预埋施工前，需要对施工人员进行相关培训，使其了解预埋施工的操作规程和安全要求。

同时，定期进行安全教育和培训，提高施工人员的安全意识。

四、施工质量控制4.1 施工过程监控在预埋施工过程中，需要进行施工过程的监控。

技术交底记录
技术交底记录编号****
工程名称******项目
分项工程名称人防车库预埋预留
施工单位******公司交底日期2021 年12 月04 日
1.人防给排水系统套管全部采用刚性
防水套管，套管中间设置不低于 10mm 厚
度的翼环，两侧出墙长度为 75mm，套管所
采用管径型号应大于管道管径 2 个型号，
后期管道安装是，管道穿墙两侧≤200mm处
加装防护阀门。

2.人防区域电线缆套管预留预埋采用热镀锌钢管，成排列套管共用翼环，翼环厚度为10mm，套管两侧出防护墙长度≥50mm，套管两端套丝并加端盖封堵。

要求套管间排列整齐，套管及翼环无焊接变形。

非人防区域电线缆套管同人防区域要求，套管两端可不套丝、不封堵。

3.通风管道套管预埋预留长度要求在需
对接风干侧不低于 100mm，便于后期与风管
对焊连接。

风管套管中间加厚度≥10mm 翼环。

人防套管预留预埋技术交底施工单位___在___的分项工程中进行了人防区域套管预留预埋技术交底。

给排水工程交底内容包括以下几点：1.主要材料：钢管、钢板等。

制作套管用的材料规格应符合设计要求，管材等应有出厂合格证。

2.主要机具：切割机、电焊机、气焊、磨光机等。

还需要水平尺、线坠、钢卷尺、小线等。

3.作业条件：穿墙处和穿楼板处预埋套管，其套管规格符合要求。

坐标、标高正确。

根据楼板及墙体钢筋绑扎进度进行预留。

4.施工工艺：包括工艺流程和安装准备。

在安装准备阶段，需要认真熟悉图纸，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。

在预制加工阶段，需要按设计图纸在实际安装的结构位置做上标记，然后按草图测得的尺寸预制加工、校对。

套管切割采用机械切割或氧气-乙炔焰切割，切割后管口应用磨光机打磨，保证管口平齐。

在套管安装阶段，预埋套管不得与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。

5.套管加工要求及详图：DN150以下套管的管径比管道管径大两号，DN150及以上套管的管径比管道管径大一号，防水套管止水翼环采用钢板切割后焊接，D≤150mm止水翼环采用δ=10mm厚钢板制作，D＞150mm止水翼环采用δ=12mm厚钢板制作，止水翼环与套管要求双面焊接。

在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标高预留预埋。

人防主体浇砼后，不得再打洞开槽。

所有洞口均需预留带止水翼环的套管。

5.1.1 管道穿越人防墙和板的防护措施必须能够抵御一定压力的冲击波，并且能够有效地防止核生化战剂进入防空地下室，以确保其安全性。

为满足这一要求，必须在穿墙（板）处设置刚性防水和防护密闭套管。

如果需要穿越人防顶板、外墙、密闭隔墙或防护单元之间的防护密闭隔墙，则必须使用防护密闭套管（E、F型）进行设置。

5.1.2 管道穿越人防地下室时，必须采取防水和防护措施，以确保地下室的安全。

1 材料检验1.1外墙刚性防水套管的材质、规格、种类应符合设计要求，管壁内外无锈蚀、毛刺，必须有出厂合格证及检验报告。

1.2预留孔洞的焊接钢管、木盒规格大小根据管道大小确定。

2 主要机具2.1无齿锯、电焊机、气焊工具。

2.2水平尺、盒尺、手锤、线坠等。

3 作业条件3.1穿墙套管(或刚性防水套管)应在钢筋绑扎完后，墙体模板支设之前进行。

3.2楼板预埋套管应在楼板模板支设完后，用红丹漆在模板上画出钢套管的位置和大小，待楼板钢筋铺设完成后再把钢套管固定于钢筋上。

3.3楼板预留管洞应在楼板模板支设后在模板上画出预留的大小位置，钢筋绑扎完后再放入预留洞模具。

4工艺流程4.1刚性防水套管安装（1）工艺流程：土建墙体钢筋绑扎—防水套管就位并固定—洞口加固—专业验收—合模。

（2）外墙防水套管安装前要找到主体结构的标高定位线，然后在钢筋上做上标高记号，套管要和附加筋绑扎牢固，严禁将套管与主体钢筋焊接。

（3）防水套管安装完毕后要对套管的的标高、管径、尺寸进行核对无误后再申报监理验收。

4.2管道穿内墙预留木盒孔洞（1）工艺流程：土建墙体钢筋绑扎—木盒子就位并固定—洞口加固—专业验收—合模。

（2）木盒子安装前要先找到主体结构的标高定位线，然后再钢筋上做上标高记号，要用附加筋绑扎牢固。

（3）木盒子安装完毕后要对套管的标高、尺寸进行核对无误后再报监理验收。

4.3顶板孔洞的预留（1）工艺流程：土建支模—画洞—底板底筋绑扎—套管就位—底板盖筋绑扎—专业验收—浇筑。

（2）孔洞预留套管安装前要把套管的外表面清理干净，并对套管外表刷上脱模剂以免套管取出时粘接底板混凝土。

（3）在主体底板支模完毕后要先在顶板上画一个十字线再画一个圈，做好预留标记，待钢筋底筋绑扎好后把预留套管固定在顶板上，套管绑扎完毕要核对管径、尺寸、位置以免错位（4）混凝土浇注时要安排专人看管，使其不得移位。

浇注完毕后及时取出预留套管，套管取出后要把管外的混凝土残渣清理干净。
