车床夹具设计

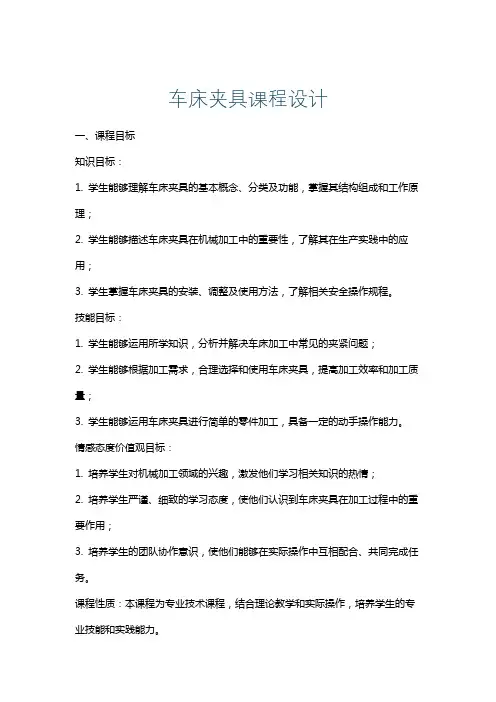

车床夹具课程设计一、课程目标知识目标：1. 学生能够理解车床夹具的基本概念、分类及功能，掌握其结构组成和工作原理；2. 学生能够描述车床夹具在机械加工中的重要性，了解其在生产实践中的应用；3. 学生掌握车床夹具的安装、调整及使用方法，了解相关安全操作规程。

技能目标：1. 学生能够运用所学知识，分析并解决车床加工中常见的夹紧问题；2. 学生能够根据加工需求，合理选择和使用车床夹具，提高加工效率和加工质量；3. 学生能够运用车床夹具进行简单的零件加工，具备一定的动手操作能力。

情感态度价值观目标：1. 培养学生对机械加工领域的兴趣，激发他们学习相关知识的热情；2. 培养学生严谨、细致的学习态度，使他们认识到车床夹具在加工过程中的重要作用；3. 培养学生的团队协作意识，使他们能够在实际操作中互相配合、共同完成任务。

课程性质：本课程为专业技术课程，结合理论教学和实际操作，培养学生的专业技能和实践能力。

学生特点：学生处于中等职业教育阶段，具备一定的机械基础知识和动手能力，对实际操作有较高的兴趣。

教学要求：结合课程内容和学生的学习特点，注重理论与实践相结合，强化操作技能训练，提高学生的实际应用能力。

在教学过程中，注重启发式教学，引导学生主动参与、积极思考，培养他们的创新意识和解决问题的能力。

通过本课程的学习，使学生能够将所学知识应用于实际工作中，为未来的职业生涯打下坚实基础。

二、教学内容1. 车床夹具概述- 夹具的定义、分类及其在机械加工中的作用；- 车床夹具的组成、结构特点及工作原理。

2. 车床夹具的类型与选用- 常见车床夹具的类型及适用范围；- 根据加工需求选择合适的车床夹具；- 夹具的安装、调整及使用方法。

3. 车床夹具的应用实例- 分析典型零件加工中夹具的应用；- 实际操作演示，让学生了解夹具在加工过程中的作用；- 夹具使用注意事项及安全操作规程。

4. 车床夹具操作技能训练- 设计实践操作环节，让学生动手操作，熟悉夹具的使用；- 培养学生根据加工要求，合理选择和安装夹具的能力；- 提高学生运用夹具进行加工的效率和质量。

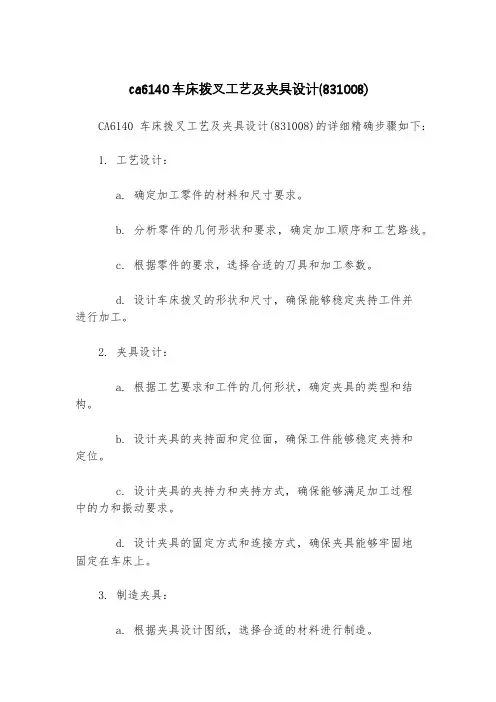

ca6140车床拨叉工艺及夹具设计(831008)
CA6140车床拨叉工艺及夹具设计(831008)的详细精确步骤如下：
1. 工艺设计：
a. 确定加工零件的材料和尺寸要求。

b. 分析零件的几何形状和要求，确定加工顺序和工艺路线。

c. 根据零件的要求，选择合适的刀具和加工参数。

d. 设计车床拨叉的形状和尺寸，确保能够稳定夹持工件并
进行加工。

2. 夹具设计：
a. 根据工艺要求和工件的几何形状，确定夹具的类型和结构。

b. 设计夹具的夹持面和定位面，确保工件能够稳定夹持和
定位。

c. 设计夹具的夹持力和夹持方式，确保能够满足加工过程
中的力和振动要求。

d. 设计夹具的固定方式和连接方式，确保夹具能够牢固地
固定在车床上。

3. 制造夹具：
a. 根据夹具设计图纸，选择合适的材料进行制造。

b. 使用机械加工设备，如铣床、钻床等，加工夹具的各个部件。

c. 进行夹具的装配和调试，确保夹具能够正常工作并满足加工要求。

4. 调试和优化：
a. 将夹具安装在CA6140车床上，进行调试和测试。

b. 根据加工结果和实际情况，对夹具进行优化和调整，确保加工质量和效率。

总结：CA6140车床拨叉工艺及夹具设计包括工艺设计、夹具设计、制造夹具以及调试和优化等步骤。

通过精确的设计和制造，能够确保夹具能够稳定夹持工件并满足加工要求。

CA6140车床杠杆制程及夹具设计引言本文主要介绍了CA6140车床杠杆制程及夹具设计方案。

在制程方面，主要介绍了车床杠杆的原理、结构、制作和装配过程；在夹具设计方面，主要介绍了夹具设计所需考虑的因素、夹具的类型和具体设计方案。

车床杠杆的制作和装配过程车床杠杆是车床上重要的传动装置，其主要作用是转化主轴的直线运动为车床刀架的切削运动。

制作车床杠杆的首要任务是选用材料，常用的材料有45#、40Cr、35CrMo等。

在制作车床杠杆时需要加工出较为复杂的凸台形状，这需要使用到数控车床对杠杆进行精细加工。

完成车床杠杆的制作后，需要将其与车床的主轴、齿轮、轴承等部件进行装配，使其能正常工作。

夹具设计夹具是在机械加工过程中用于夹住工件的装置，用于固定和定位工件，以便进行下一步的加工。

夹具的设计需要考虑以下因素：- 工件的尺寸和形状- 夹紧力的大小和方向- 夹具的类型和数量常用的夹具类型有机械式夹具、液压式夹具、气动式夹具、真空吸盘等。

在选择夹具类型时需要根据具体的加工要求进行综合考虑。

夹具设计中需要注意的是夹具的材料应具有较高的硬度和强度，以保证夹具在使用过程中不会变形或破裂。

在本次车床加工中，可以采用多种夹具来夹住工件，比如机械式夹具和真空吸盘。

机械式夹具主要用于加工较小的工件，真空吸盘主要用于加工平面工件，特别是大面积的平板。

不同类型的夹具在加工过程中的使用也有所区别，需要根据具体要求进行调整和协调。

结论在车床加工中，车床杠杆制程和夹具设计是非常关键的环节。

良好的制程和夹具设计可以提高加工效率、保证加工精度，从而提高生产效益。

因此，在车床加工过程中，需要充分考虑以上因素，进行合理的制程和夹具设计。

第三章 各类机床夹具3.1车床夹具在车床上用来加工工件的内、外回转面及端面的夹具称为车床夹具。

车床夹具多数安装在车床主轴上；少数安装在车床的床鞍或床身上，由于后一类夹具应用很少，属机床改装范畴，故本章不作介绍。

除了顶尖、拨盘、三爪自定心卡盘等通用夹具外，安装在车床主轴上的专用夹具通常可分为心轴式、夹头式、卡盘式、角铁式和花盘式等。

3.1.1角铁式车床夹具夹具体呈角铁状的车床夹具称之为角铁式车床夹具，其结构不对称，用于加工壳体、支座、杠杆、接头等零件上的回转面和端面，如图3—2和图4—3所示。

图3—2为加工图3—1所示的开合螺母上Φ40027.00+mm 孔的专用夹具。

工件的燕尾面和两个声Φ12 010.00+mm 孔已经加工，两孔距离为38±0．1mm ，Φ40027.00+mm 孔经过粗加工。

本道工序为精镗声Φ40027.00+mm 孔及车端面。

加工要求是：Φ40027.00+mm 孔轴线至燕尾底面C 的距离为45±0．05mm ，Φ40027.00+mm 孔轴线与c 面的平行度为0．05mm ，加工孔轴线与Φ12 010.00+mm 孔的距离为8±0．05mm 。

为贯彻基准重合原则，工件用燕尾面B 和C 在固定支承板8及活动支承板10上定位(两板高度相等)，限制五个自由度；用声Φ12010.00+mm 孔与活动菱形销9配合，限制一个技术要求: Φ40027.00+mm 的轴线对两B 面的对称面积垂直度为0.05图3-1 开合螺母车削工序图自由度；工件装卸时，可从上方推开活动支承板l0将工件插入，靠弹簧力使工件靠紧固定支承板8，并略推移工件使活动菱形销9弹入定位孔Φ12 010.00 mm内。

采用带摆动V形块3的回转式螺旋压板机构夹紧。

用平衡块6来保持夹具的平衡。

图3-2角铁式车床夹具1、11一螺栓2一压板3～摆动V形块4一过渡盘5一夹具体6～平衡块7一盖板8一固定支承板9一活动菱形销l0一活动支承板图3-3所示为车气门顶杆端面的夹具。

CA6140车床输出轴夹具设计车床输出轴夹具的设计是为了夹持和固定车床输出轴，确保车床输出轴在车削过程中的稳定性和精度。

以下是一个关于CA6140车床输出轴夹具设计的详细说明，包括设计背景、设计要求、设计方案和设计结果。

一、设计背景车床输出轴是车床上重要的旋转部件之一，用于传递动力和旋转力矩。

为了保证车床输出轴在车削过程中的准确性和稳定性，需要设计一个夹具来夹持并固定输出轴。

本文以CA6140车床为例，设计一个适用于该车床输出轴的夹具。

二、设计要求1.夹具要能够牢固地夹持输出轴，不会出现滑动或松动现象。

2.夹具要能够通过一定的调整，适应不同长度的输出轴。

3.夹具的设计要兼顾夹持力和操作的便利性。

4.夹具的材料要有足够的强度和刚度，以承受车削过程中的力矩和振动。

三、设计方案1.夹具结构设计夹具的结构设计应考虑到夹持力的均匀分布和夹紧力的调整。

可以设计一个可调节的夹紧机构，通过螺杆与螺母的螺纹配合来实现夹具的夹持和松开，并通过螺杆的旋转来调整夹紧力的大小。

2.材料选择夹具的材料应选用高强度和高刚度的材料，以满足承受车削力矩和振动的要求。

常见的材料有优质钢材、铸铁等。

3.夹具尺寸设计夹具的尺寸设计需要根据CA6140车床的输出轴尺寸和形状进行确定。

夹具的内部形状应与输出轴的外形相匹配，以确保夹具与输出轴的接触面积充分，并防止滑动。

4.夹具的调整装置设计为了适应不同长度的输出轴，可以设计一个可调节的夹具调整装置。

这个调整装置可以通过螺杆的升降来实现夹具的调整，并通过螺杆的锁定装置来固定夹具的位置。

5.夹具的固定装置设计为了保持夹具的稳定性，可以设计一个夹具的固定装置，将夹具固定在车床上。

这个固定装置可以通过螺栓和螺母来实现，将夹具和车床结合在一起。

四、设计结果经过以上的设计方案和步骤，可以得到一个适用于CA6140车床输出轴的夹具设计。

该夹具具有牢固的夹持力和可调节的夹紧力，并且可以适应不同长度的输出轴。

机械工艺夹具毕业设计7法兰盘车床夹具设计夹具是机械制造过程中非常重要的工具，用于夹持和定位工件，确保工件在加工过程中的稳定性和精度。

在机械工艺夹具的设计中，对于不同类型的工件，需要设计相应的夹具，以满足加工的要求。

这里我将介绍关于117法兰盘车床夹具的设计。

首先，我们需要了解117法兰盘的特点及加工要求。

117法兰盘通常由铸铁材料制成，外形为圆盘状，上面有固定孔和连接孔。

在加工过程中，需要将法兰盘夹持在车床上，然后进行车削、钻孔、螺纹加工等。

因此，夹具设计需要满足以下几点要求：1.夹持力和稳定性：夹具需要提供足够的夹持力，以确保法兰盘在加工过程中不会滑动或变形。

夹具的设计要考虑到法兰盘的尺寸、形状和重量等因素，以提供稳定的夹持力。

2.夹具的可调性：由于117法兰盘的尺寸可能有所差异，夹具需要具备一定的可调性，以适应不同尺寸的法兰盘。

夹具的设计需要考虑到夹持范围和调整方式，可以采用可调节的螺杆、垫片等方式进行调整。

3.定位和加工精度：夹具的设计需要确保法兰盘在加工过程中的准确定位和稳定性，以保证加工的精度。

夹具可以设计有定位销、压板等部件，以保证法兰盘的位置和姿态。

在夹具的具体设计过程中，可以按照以下步骤进行：1.确定夹具类型：根据117法兰盘的特点和加工要求，选择合适的夹具类型。

在车床加工过程中，常用的夹具类型有机械夹具、液压夹具、气动夹具等。

2.确定夹具结构：根据夹具类型和加工要求，确定夹具的结构。

夹具的结构应包括夹持部件、定位部件以及调整部件等，以满足夹持力、定位精度和可调性的要求。

3.确定夹具材料：根据夹具的使用环境和要求，选择合适的夹具材料。

夹具要求具备足够的强度、刚性和耐磨性，通常选择优质的工具钢或铸铁材料。

4.设计夹具细节：根据夹具结构和加工要求，设计夹具的细节。

包括夹持部件的形状和大小、定位部件的位置和数量、调整部件的设计方式等。

5.完善夹具设计：在夹具设计的过程中，需要不断进行优化和改进，确保夹具能够满足加工要求。

轴承座零件的车床专用夹具设计
车床专用夹具是一种用于夹紧轴承座零件进行加工的装置。

为了确保夹具的稳定性和精度，设计车床专用夹具需要考虑以下几个方面：
1. 夹紧力：夹具需要提供足够的夹紧力以确保工件在加工中不会移动或晃动。

可以采用螺杆、液压缸或气压装置等方式提供夹紧力。

2. 夹紧方式：夹具可以采用机械式、气动式或液压式夹紧方式。

选用合适的夹紧方式需要考虑加工过程中所需的精度和加工力度。

3. 定位精度：夹具的设计需要考虑工件的准确定位，以确保加工精度。

可以采用定位销、定位块或定位台等方式进行工件的准确定位。

4. 切削液排出：在进行加工的过程中，需要将切削液引出夹具，以确保加工区域的清洁和润滑。

可以在夹具上设计出适当的切削液排出通道。

5. 切削工具接入：夹具的设计需要考虑切削工具的接入空间，以便进行加工操作。

可以设计出合适的工具接入孔或夹具槽。

6. 外形结构：夹具的外形结构需要根据轴承座零件的形状和尺寸进行设计。

可以采用块夹、柔性爪夹或定制夹具等方式进行外形结构设计。

7. 制造材料：夹具的制造材料需要具备足够的强度和刚性，以确保夹具在加工过程中不会变形或损坏。

常见的制造材料有铁、铝合金、不锈钢等。

设计轴承座零件的车床专用夹具需要考虑夹紧力、夹紧方式、定位精度、切削液排出、切削工具接入、外形结构和制造材料等方面的因素。

根据实际需要进行合理设计，以满足加工要求。

数控车床的夹具设计原理
数控车床的夹具设计原理主要包括以下几个方面：
1. 夹紧原理：夹具的主要功能是夹住工件，确保工件在加工过程中的稳定性。

夹具通常采用机械夹紧、液压夹紧或气动夹紧等方式，在夹紧过程中要考虑到夹紧力的大小、分布均匀性以及夹紧方式的灵活性等因素。

2. 定位原理：夹具的另一个重要功能是确保工件在加工过程中的准确定位。

夹具设计中要考虑到工件的形状、尺寸以及零件间的相对位置关系，选择适当的定位方式，如销子定位、球锥定位、面板定位等。

3. 支撑原理：数控车床加工过程中，工件需要在夹具内得到合理的支撑，以避免工件在切削力作用下发生变形。

夹具设计中需要考虑到工件的几何特征，确定合适的支撑点，采用支撑块、支撑台等结构形式，提供稳定的支撑面。

4. 切削力分析：夹具设计中还需要考虑到切削过程中产生的切削力，并进行力学分析。

根据切削力的方向和大小，设计夹具的支撑结构，增加夹具的刚性和稳定性，以提高加工精度和表面质量。

5. 运动原理：数控车床加工过程中，夹具需要与机械手、工作台等设备协同工作。

因此，夹具设计中要考虑到夹具的运动特点，确保夹具的操作灵活、方便，与其他设备的运动相匹配。

总之，夹具设计原理在于确保夹具对工件进行牢固夹持和准确定位的同时，提供合理的支撑和增加刚性，以满足数控车床加工过程的要求。

车床套加工工艺及夹具设计一、引言车床套加工是一种常见的金属加工工艺，主要用于加工轴类零件。

在车床套加工过程中，夹具设计是至关重要的环节，它直接影响加工精度和效率。

本文将重点探讨车床套加工工艺及夹具设计的相关内容，以期为相关行业提供一些参考和借鉴。

二、车床套加工工艺1. 车床套加工概述车床套加工是一种利用车床进行加工的工艺，主要用于加工轴类零件。

其加工过程是将工件夹持在车床上，通过车刀的切削，使工件表面产生旋转对称的形状。

车床套加工工艺具有加工精度高、表面光洁度好等优点，因此在工业生产中得到广泛应用。

2. 车床套加工工艺流程车床套加工的工艺流程一般包括工件上机、刀具安装、加工操作等环节。

首先，将工件夹持在车床上，然后安装车刀，并根据工件的要求进行切削。

在加工过程中，需要根据工件的形状和尺寸进行合理的切削路径设计，以保证加工精度和表面质量。

3. 车床套加工工艺注意事项在车床套加工过程中，需要注意以下几个方面：首先是刀具的选择和安装，不同的工件需要选择不同的刀具，并且刀具的安装要牢固可靠；其次是加工速度和进给速度的选择，需要根据工件材料和要求进行合理的选择；最后是切削液的使用，切削液可以降低摩擦，减少刀具磨损，提高加工质量。

三、夹具设计1. 夹具的作用夹具是用于夹持工件的装置，其作用是固定工件，以保证加工精度和安全性。

在车床套加工中，夹具的设计直接影响加工的质量和效率。

2. 夹具的设计原则夹具的设计需要遵循以下几个原则：首先是夹持力要足够，以保证工件在加工过程中不会出现移位或者松动；其次是夹具的设计要简单可靠，便于操作和维护；最后是夹具的设计要考虑工件的形状和尺寸，以保证工件能够被稳固地夹持。

3. 夹具的类型根据夹持方式的不同，夹具可以分为机械夹具、液压夹具、气动夹具等。

在车床套加工中，一般采用机械夹具，其结构简单，使用方便，成本较低。

4. 夹具的设计要点在夹具设计过程中，需要考虑以下几个要点：首先是夹具的刚性和稳定性，夹具的刚性要足够，以保证加工精度；其次是夹具的适用范围，夹具要能够适应不同形状和尺寸的工件；最后是夹具的操作性，夹具的操作要简单方便，以提高工作效率。

车床夹具设计要求
1. 稳定性：车床夹具要能够固定原料，保证加工时的稳定性，防止原料晃动影响加工精度。

2. 刚性：车床夹具要有足够的刚性，能够承受加工时的剧烈冲击与振动，确保加工质量。

3. 精度：车床夹具的夹紧力要能够均匀、合适，确保加工精度和表面质量。

4. 安全性：车床夹具必须能够避免操作人员受伤，包括具有安全保护装置，夹紧力不易失控等。

5. 易于操作：车床夹具的操作应该方便简单，能够快速、准确地夹紧原料和更换原料。

6. 耐用性：车床夹具应该选用优质材料和耐磨性较好的制造工艺，耐用性好，使用寿命长。

7. 尺寸适配：车床夹具应该能够根据实际的加工需求来设计夹具的尺寸，确保加工精确度。

设计简介车床夹具是用于保证被加工零件在车床上与刀具之间相对正确位置的专用工艺装备。

车床夹具通常安装在车床的主轴前端部，与主轴一起旋转。

由于夹具本身处于旋转状态，因而车床夹具在保证定位和夹紧的基本要求前提下，还必须有可靠的防松结构。

通用夹具适应性强，操作也比较简单，但效率较低。

一般用于单件小批生产。

三爪卡盘、四爪卡盘、顶尖、花盘等。

车床夹具专用夹具针对某一工件的某一工序的加工要求而专门设计制造的夹具。

结构紧凑，操作迅速、方便，不具有通用性，成本高。

多用于大批大量生产或必须采用专用夹具的场合。

组合夹具采用预先制造好的标准夹具元件，根据设计好的定位夹紧方案组装而成的专用夹具。

它既具有专用夹具的优点，又具有标准化、通用化的优点。

1－削边销；2－圆柱销；3－过渡盘；4－夹具体；5－定程基面；6－导向套；7－平衡块；8－压板；9－工件定位元件夹具体夹紧装置车床夹具辅助装置1）结构紧凑、悬伸短车床夹具是随主轴一起回转的，重心应尽可能靠近主轴端部，以减少惯性力和回转力矩。

夹具悬伸长度L与夹具体外径D 之比应参照下列数值选取。

当D＜150mm时， 取L／D＜1.25；当150mm＜D＜300mm时，取L／D＜0.9；当D＞300mm时， 取L／D＜0.60。

2）平衡、配重为避免回转时产生离心力而引起振动，对车床夹具应进行平衡。

平衡的方法有两种：设置配重块或加工减重孔。

配重块上应开有弧形槽或径向孔，以便调整配重块的位置。

3）夹紧机构应安全耐用夹紧点尽量选在工件直径最大处，夹紧力足够大，在切削过程中，不至于在离心力和惯性力作用下使夹紧松动。

夹具上尽可能避免带有尖角或凸出部分。

4）夹具与机床的联接要准确、可靠避免安装引起的加工误差。

加工回转面时，定位元件的结构和布置必须保证工件被加工面的轴线与车床主轴的旋转轴线重合。

夹紧机构必须产生足够的夹紧力，自锁性能要良好。

优先采用螺旋夹紧机构。

对于角铁式夹具，还应注意施力方式，防止引起夹具变形。
