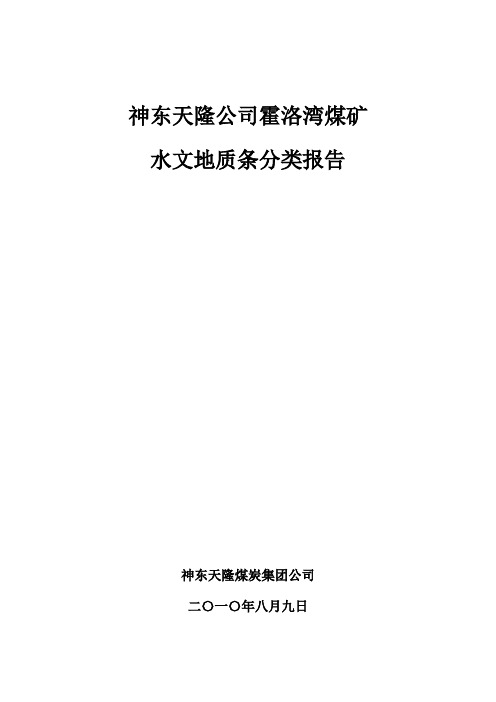

神东天隆公司霍洛湾煤矿水文地质条分类报告神东天隆煤炭集团公司二〇一〇年八月九日神东天隆煤炭集团霍洛湾煤矿水文地质条分类报告编制:原保才审核：矿总工程师:神东天隆煤炭集团公司二〇一〇年八月九日目录一矿井及井田概况 (1)（一）矿井及井田基本情况 (1)（二）位置、交通 (1)（三）地形地貌 (2)（四）气象、水文 (3)（五）地震 (4)（六）矿井排水能力状况 (4)二以往地质及水文地质工作评述 (5)（一）以往地质及水文地质工作 (5)（二）以往地质及水文地质工作成果评述 (6)三地质概况 (8)（一）地层 (8)（二）可采煤层 (9)（三）构造 (11)（四）岩浆岩 (11)四区域水文地质 (12)五矿井水文地质 (12)（一）地层含（隔）水层 (12)（二）矿井充水条件 (13)（三）井田及周边地区老窑积水分布情况 (14)（四）矿井充水状况 (14)六矿井开采受水害影响程度和防治水工作难易程度的评价 (16)（一）矿井开采受水害影响程度的评价 (16)（二）矿井开采受水害影响程度的评价 (16)七矿井水文地质类型的划分及防治水工作的建议 (17)（一）矿井水文地质类型的划分 (17)（二）防治水工作的建议 (18)附图：1、霍洛湾煤矿地形地质及水文地质图 1：50002、霍洛湾煤矿矿井充水性图 1：50003、矿井综合水文地质柱状图 1：2000一矿井及井田概况（一）矿井及井田基本情况由西安煤炭设计研究院编制完成的《华能精煤公司神府东胜煤田矿区总体设计（修改）》中将霍洛湾井田划归伊金霍洛旗地方开采，该总体设计于1990年6月经能源部审查同意，据此，杭州煤炭设计研究院于同年12月完成霍洛湾煤矿矿井初步设计，设计该矿生产能力为30万t／年，预留发展60万t的能力。
矿井于1992年5月开始正式建设，后霍洛湾煤矿又委托杭州煤炭设计研究院编制该矿由30万t／年改扩建为120万t／年能力的可行性研究报告，该改扩建可行性报告由杭州煤矿设计研究院于1993年6月编制成，并经伊金霍洛旗政府，华能精煤公司，东胜公司审查同意。
据此，矿井进行改扩建，2008年霍洛湾煤矿改扩建为270万t／年，2009年通过国家相关部门验收。
矿井采用三条斜井开拓，一个水平单层布置，分为四个盘区：设计为走向长壁法和倾斜长壁法采煤, 中央并列式通风，以胶带运输为主，辅以绞车提升与矿车运输。
（二）位置、交通一、位置霍洛湾煤矿位于内蒙古自治区鄂尔多斯市伊金霍洛旗的东南，东胜煤田补连区之东北部，距伊金霍洛旗约35km，属布尔台乡所辖。
井田北与寸草塔一号井田相接，南至呼和乌素沟南岸，东邻乌兰木伦河，西以纵坐标Y=3742310为界，井田东西宽约3.5 km，南北长约4.1 km，面积约13 km2，其地理坐标为：东经：110°04′27″-110°07′20″北纬：39°23′16″-39°25′48″根据内蒙古自治区国土资源厅二OO一年九月十日颁发的神华集团神府东胜煤炭有限责任公司霍洛湾煤矿采矿许可证，（证号：150000140506），煤矿开采范围由9个拐点圈定，标高在1035-1163m之间。
拐点坐标见表1-1：矿区范围拐点坐标表表1-1坐标系统采用1954年北京坐标系，111°中央子午线，高斯3°带坐标，1956年黄海高程系。
包神铁路从霍洛湾煤矿东侧通过，与该矿仅隔一条乌兰木伦河，并在煤矿东约1公里处设有石圪台站，伊金霍洛旗——大柳塔一级公路从矿区中部穿过。
矿区北距内蒙包头市150公里，南距陕西榆林市137公里，皆可直抵，交通堪称方便。
（三）地形地貌本区位于鄂尔多斯高原之东部，地形特征为北高南低，最高处位于井田北部松定霍洛敖包，海拔高程1323米，最低处位于井田东南呼和乌素沟底，海拔高程1130米，最大高差193米，一般高差100米左右。
区内基本呈流水冲蚀地貌，沿乌兰木伦河与呼和乌素沟两岸，支沟发育，地形起伏变化较大，地表大部分为风积沙所覆。
（四）气象、水文井田位于鄂尔多斯高原之南部，区域性地表分水岭“东胜梁”的南侧，属黄土高原地带。
井田内地形总体趋势是西北部高、东南部低，沿井田西南部边界的寸草塔到伊金霍洛旗阿镇公路的山梁部较高,为井田南部的天然地表分水岭。
最高点位于井田西北角的7号拐点，海拔标高为1340m，最低点位于井田东南角的4号拐点，海拔标高为1156m。
最大地形相对高差为184m；一般地形海拔标高在1200～1300m之间，一般地形相对高差为100m左右。
井田属高原侵蚀性丘陵地貌，大部分地区为低矮山丘，第四系广泛分布，基岩(志丹群K1zh)大面积出露，植被稀疏。
由于受毛乌素沙漠的影响，在井田的东北部多被风积沙覆盖，风积沙呈新月形沙丘，构成风成地貌。
井田水系均属乌兰木伦河流域，乌兰木伦河由北向南流经井田东部，为常年性地表径流。
其水量受大气降水控制，夏秋季大，冬春季小。
据黄河水利委员会所设王道恒塔水文站历年观测结果，该河最大洪流量9760m3/s（1976年8月2日），平水期流量一般为3.13 m3/s（1986年9月7日）。
该河水自北向南流经陕西省汇入窟野河后注入黄河。
井田内湾兔沟为乌兰木伦河支流，由西向东流经井田中部，在井田西南部汇入乌兰木伦河，为季节性溪流，流量随季节而变化，雨季较大，冬季锐减甚至于干涸。
井田的气候特征为：冬寒时间长，夏热时间短，秋季凉爽多雨，春季风沙较大。
年降雨量少，蒸发量大，霜冻期较长。
属干燥的半沙漠高原大陆性气候。
据伊金霍洛旗气象局提供的（1975～1988年）气象资料：夏季最高气温达36.6‴(1975年7月16日)，冬季最低气温达-27.9‴(1978年2月15日)；每年降雨量多集中在7、8、9三个月，降雨量为194.7～531.6mm,平均为357.3mm (1975～1988年)；年蒸发量2297.4～2833.7mm,平均为2457.4mm，是降雨量的5～11倍。
结冰期一般为10月初至次年4月底，冰冻期长达半年之久，最大冻土深度可达1.71m (1977年2～3月)。
井田内夏季风小，一般为2～3级；春冬风大，常在4级以上，最大可达10级。
风向多为西北，最大风速可达24 m3/s（1979年11月11日）。
（五）地震井田位于鄂尔多斯台向斜东北缘，鄂尔多斯台向斜被认为是中国现存最完整、最稳定的构造单元。
根据中华人民共和国国家标准《中国地震动参数区划图》（GB-18306-2001）：井田所在地鄂尔多斯市伊金霍洛旗的地震动峰值加速度为0.05 g，对照烈度为Ⅵ度，属弱震区。
据调查，井田内从未发生过较大的破坏性地震。
（六）矿井排水能力状况1、回采工作面涌水及排水系统22107综采工作面涌水量约15m3/h。
工作面的涌水通过设在低洼处的4kw 水泵，经由运输机上安装的DN50高压胶管排至两顺槽，再由两顺槽排水设备经DN108排水管，转至22107运输大巷的DN159排水管，汇到尾巷水仓，由尾巷水仓一台75KW150TSWAX3离心泵和DN219排水管排至替接水仓，经替接水仓三台160KW的MDA280-43×3水泵和DN245排水管排至地面污水处理厂。
2、掘进工作面涌水及排水系统掘进工作面的的涌水都是通过4KW水泵从顺槽低洼处所掘小水仓（水仓容积4m³）排至DN108排水管后，转至南翼辅运大巷的DN159排水管，汇到替接水仓，经替接水仓三台160KW的MDA280-43×3水泵和DN245排水管排至地面污水处理厂。
3、霍洛湾矿采空区为22101、22102、22103、22105、工作面采空区，由一盘区专用回风巷排至中央水泵房。
22106工作面采空区，由22101尾巷排水设备排出排至替水仓。
4、主斜井、辅平硐涌水及排水系统霍洛湾煤矿主斜井、辅平硐涌水主要为上覆基岩裂隙涌水，分别由主斜井排水设备及辅运平硐排水设备排至主斜井中央水泵房转排至替接水仓后排至地面污水处理厂。
5、霍洛湾煤矿中央水仓容量为1300m3，其中，主水仓容量为800m3、副水仓容量为500m3，选用75KW150TSWAX3型耐磨多级离心水泵4台，正常涌水量时，1台工作，2台备用，1台检修；最大涌水量时，2台工作，敷设两趟DN245mm 排水管路，一趟工作，一趟备用。
水仓容量、水泵能力、管路能力都能满足矿井排水需要。
6、突发涌水应急排水系统在回采22108、22109及22110工作面时波及地表积水时，工作面采至距地表积水100m时，分别在三个工作面的运输顺槽内增设一趟DN108排水管路和两台37KW水泵备用（运输顺槽低侧）排水管路由运输顺槽到南翼辅运大巷并与南翼辅运大巷排水管路衔接，突发涌水时三顺槽三趟排水管同时排水至南翼辅运大巷DN159排水管，汇到替接水仓，经由替接水仓三台160KW的MDA280-43×3水泵和DN245排水管排至地面污水处理厂。
二以往地质及水文地质工作评述（一）以往地质及水文地质工作自一九八五年来，在整个东胜煤田，先后有石油部、地矿部、煤炭部所属多个地质勘探队先后进行了不同程度的地质工作，与本井田有关的主要地质工作有：1．1985年，内蒙地矿局105队在本井田东北部进行新庙普查勘探工作，提交有地质报告。
工作中共施工钻孔16个，工程量5221.5m，涉及本井田的钻孔2个，孔号分别为ZK1511、ZK1521，工程量695.71 m，钻孔质量较好，且有测井资料验证。
2．内蒙古煤田地质勘探公司151队，于1985年在补连勘探区，进行普查勘探，该勘探区包括本井田。
其主要工程量为1：5万地质与水文地质测量334.30km2，施工钻孔70个，工程量18609.91m，并于1985年底提交普查地质报告，并经内蒙古煤田地质勘探公司终审通过。
本次工作，在霍洛湾井田内施工钻孔三个，孔号分别为b10、b107、b108，工程量680.66m，钻孔资料齐全，质量较高。
3．1985-1987年，内蒙古煤田地质公司151队先后在补连地区进行详查工作，开展1：1万航空地质调绘480 km2，并由煤炭部航测遥感公司成图印刷。
本次工作，施工钻孔71个，钻探工程量20809 m，其中水文兼岩样孔两个，抽水两段，于1987年底提交了《东胜煤田补连详查地质报告》，并于1988年7月经内蒙煤炭厅终审通过。
4．1988年，内蒙古煤田地质公司151队，在本井田南部进行李家塔井田精查地质勘探，共施工钻孔31个，钻探工程量5999.97 m，并于1988年底提交地质报告，由内蒙古储量委员会终审通过。
5．1988年，内蒙古煤田地质勘探公司117队在本井田北侧进行寸草塔一号井田精查勘探，并提交了地质报告，该报告由内蒙古储量委员会审批通过。
