纸桥结构设计

纸桥的设计与制作细则纸桥是一种常见的教育实验项目，可以帮助学生理解桥梁的结构和力学原理。

制作纸桥需要一定的设计和制作技巧。

下面是纸桥的设计与制作的细则。

1.设计目标：首先确定纸桥的设计目标，例如承载重量、荷载形式等。

这样可以帮助你制定合适的设计方案。

2.材料选择：选择适合纸桥制作的材料，例如牛皮纸、卡纸或者牛奶纸箱。

材料要具有一定的强度和柔韧性。

3.纸桥结构：根据设计目标和材料特性，选择合适的纸桥结构。

常见的结构有梁桥、拱桥、悬索桥等。

每种结构有不同的构造要求和优势。

4.强度分析：进行强度分析，根据纸桥的设计目标和荷载形式来计算纸桥承载的最大荷载。

可以使用力学原理和计算软件进行分析。

5.设计细节：注意纸桥的设计细节，例如桥墩、桥面、桥拱等部分的设计。

合理的细节设计可以提高纸桥的承载能力和稳定性。

6.制作工具：准备好适合纸桥制作的工具，例如剪刀、刀片、胶水、直尺等。

这些工具可以帮助你对纸材进行裁剪和连接。

7.制作步骤：根据设计图纸，按照一定的制作步骤进行纸桥的制作。

首先要将纸材裁剪成所需的形状，然后使用胶水或者其他方法将纸材连接起来。

8.精细调整：完成纸桥的制作后，进行精细调整。

检查桥面是否平整，桥墩是否稳固，桥拱是否对称等问题。

可以根据需要进行结构加固或者调整。

9.荷载测试：在完成纸桥的制作和调整后，进行荷载测试。

逐渐增加荷载，观察纸桥的支撑情况和变形情况。

记录纸桥的承载能力和失效情况。

10.改进优化：根据荷载测试的结果，进行纸桥的改进和优化。

可以尝试不同的纸材、不同的结构或者不同的制作方法。

通过多次实验来不断改进纸桥的承载能力。

纸桥的设计与制作需要合理的结构设计、精细的制作工艺和荷载测试的实践经验。

通过不断的实验和改进，可以制作出具备一定承载能力和稳定性的纸桥。

这不仅仅是一项实践项目，同时也可以培养学生的设计思维和动手能力。

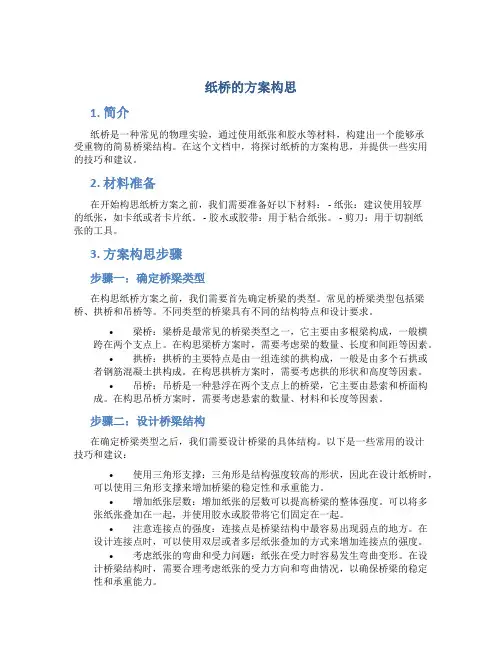

纸桥的方案构思1. 简介纸桥是一种常见的物理实验，通过使用纸张和胶水等材料，构建出一个能够承受重物的简易桥梁结构。

在这个文档中，将探讨纸桥的方案构思，并提供一些实用的技巧和建议。

2. 材料准备在开始构思纸桥方案之前，我们需要准备好以下材料： - 纸张：建议使用较厚的纸张，如卡纸或者卡片纸。

- 胶水或胶带：用于粘合纸张。

- 剪刀：用于切割纸张的工具。

3. 方案构思步骤步骤一：确定桥梁类型在构思纸桥方案之前，我们需要首先确定桥梁的类型。

常见的桥梁类型包括梁桥、拱桥和吊桥等。

不同类型的桥梁具有不同的结构特点和设计要求。

•梁桥：梁桥是最常见的桥梁类型之一，它主要由多根梁构成，一般横跨在两个支点上。

在构思梁桥方案时，需要考虑梁的数量、长度和间距等因素。

•拱桥：拱桥的主要特点是由一组连续的拱构成，一般是由多个石拱或者钢筋混凝土拱构成。

在构思拱桥方案时，需要考虑拱的形状和高度等因素。

•吊桥：吊桥是一种悬浮在两个支点上的桥梁，它主要由悬索和桥面构成。

在构思吊桥方案时，需要考虑悬索的数量、材料和长度等因素。

步骤二：设计桥梁结构在确定桥梁类型之后，我们需要设计桥梁的具体结构。

以下是一些常用的设计技巧和建议：•使用三角形支撑：三角形是结构强度较高的形状，因此在设计纸桥时，可以使用三角形支撑来增加桥梁的稳定性和承重能力。

•增加纸张层数：增加纸张的层数可以提高桥梁的整体强度。

可以将多张纸张叠加在一起，并使用胶水或胶带将它们固定在一起。

•注意连接点的强度：连接点是桥梁结构中最容易出现弱点的地方。

在设计连接点时，可以使用双层或者多层纸张叠加的方式来增加连接点的强度。

•考虑纸张的弯曲和受力问题：纸张在受力时容易发生弯曲变形。

在设计桥梁结构时，需要合理考虑纸张的受力方向和弯曲情况，以确保桥梁的稳定性和承重能力。

步骤三：实际构建纸桥在完成方案构思和设计之后，我们可以开始实际构建纸桥了。

以下是一些操作步骤和注意事项：1.使用剪刀将纸张裁剪成适当的形状和尺寸，根据设计方案准备好所需要的纸张数量。

纸桥的结构与受力分析纸桥是一种非常常见的实验，通过用纸构建的桥梁，可以测试纸的强度和结构的稳定性。

纸桥的结构设计和受力分析是非常重要的，下面将详细介绍。

一、纸桥的结构设计：1.桥梁形式：纸桥可以有多种形式，常见的有平面桁架桥、悬索桥、拱桥等。

根据实验需求和巩固课程的知识，可以选择适合的桥梁形式。

2.桥墩设计：桥墩是支撑桥梁主梁的重要部分，可以采用各种形状和结构。

常见的桥墩设计有矩形墩、圆形墩等，还可以根据实际需求设计其他形式的桥墩。

3.主梁设计：主梁是桥梁的主要受力构件，承担纸桥的自身重量和外部荷载。

主梁的设计应该考虑纸的强度和桥梁的稳定性，一般采用三角形桁架结构，优点是结构简单、刚性好、重量轻。

4.饰面设计：纸桥的饰面部分可以加强桥梁的美观性，也可以提高桥梁的稳定性。

可以使用其他材料进行装饰，例如木材、金属线等，还可以对纸进行彩色处理。

二、纸桥的受力分析：1.自重受力：纸桥的自重由桥梁的主梁和桥墩的重量组成。

自重的受力主要集中在桥梁的主梁上，应该根据主梁的形状和纸的强度计算自重的大小。

2.外部荷载受力：外部荷载是指纸桥所承载的其他物体的重量，可以通过放置物体在桥上进行模拟。

外部荷载会给桥梁的主梁造成弯曲和拉伸等力，需要根据实际情况进行计算。

3.桥墩受力：桥墩是纸桥的支撑点，承受主梁传递下来的力。

桥墩的设计应该考虑到力的传递和稳定性，桥墩的尺寸和形状应该根据实际需求进行计算。

4.拉力和压力分析：纸桥的主梁由纸张构成，纸张在受力时会产生拉力和压力。

拉力是纸张被拉伸时产生的力，压力是纸张被压缩时产生的力。

在结构设计时，应该考虑纸张的强度和抗拉压性能。

5.结构稳定性分析：纸桥的结构稳定性是指桥梁在外部荷载作用下不发生塌落的能力。

需要根据纸桥的结构形式和受力情况进行分析，保证纸桥能够承受一定的外部荷载而不失稳。

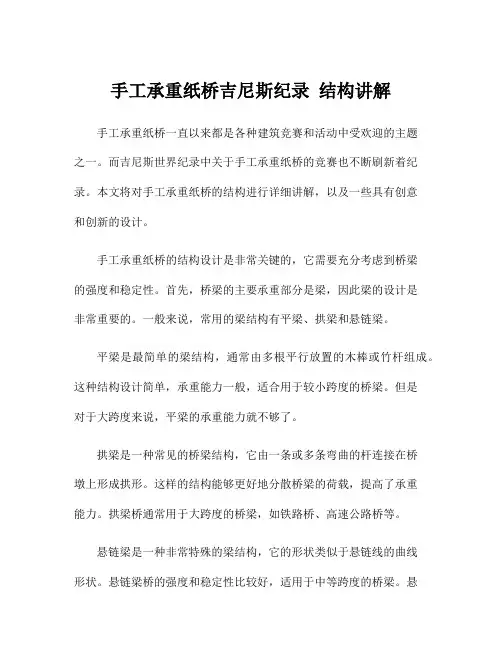

手工承重纸桥吉尼斯纪录结构讲解手工承重纸桥一直以来都是各种建筑竞赛和活动中受欢迎的主题之一。

而吉尼斯世界纪录中关于手工承重纸桥的竞赛也不断刷新着纪录。

本文将对手工承重纸桥的结构进行详细讲解，以及一些具有创意和创新的设计。

手工承重纸桥的结构设计是非常关键的，它需要充分考虑到桥梁的强度和稳定性。

首先，桥梁的主要承重部分是梁，因此梁的设计是非常重要的。

一般来说，常用的梁结构有平梁、拱梁和悬链梁。

平梁是最简单的梁结构，通常由多根平行放置的木棒或竹杆组成。

这种结构设计简单，承重能力一般，适合用于较小跨度的桥梁。

但是对于大跨度来说，平梁的承重能力就不够了。

拱梁是一种常见的桥梁结构，它由一条或多条弯曲的杆连接在桥墩上形成拱形。

这样的结构能够更好地分散桥梁的荷载，提高了承重能力。

拱梁桥通常用于大跨度的桥梁，如铁路桥、高速公路桥等。

悬链梁是一种非常特殊的梁结构，它的形状类似于悬链线的曲线形状。

悬链梁桥的强度和稳定性比较好，适用于中等跨度的桥梁。

悬链梁桥的设计需要考虑到悬链曲线和桥梁的长度之间的关系，以及材料的选择和连接方式。

除了梁结构外，手工承重纸桥的结构还需要考虑桥墩的设计。

桥墩是支持桥梁的重要组成部分，它承担着承载桥梁重力的重要任务。

桥墩的设计需要充分考虑到力学原理，使其能够稳定地支撑桥梁。

常用的桥墩形式有圆柱形、矩形和桥墩梁。

此外，手工承重纸桥的结构还需要考虑到连接部分的设计。

连接部分通过连接梁和桥墩，使桥梁形成一个整体。

常见的连接方式包括粘合、固定销和切割销等。

这些连接部分需要具备一定的强度和稳定性，以确保桥梁的整体结构不会失效。

在设计手工承重纸桥时，创新和创意也是非常重要的。

有些设计师尝试使用复合材料，如纸板和塑料板的组合，以提高桥梁的强度和稳定性。

还有一些设计师采用了更加独特的结构形式，如螺旋状的梁结构，使桥梁更加美观和稳定。

总之，手工承重纸桥的结构设计是一个非常复杂和富有挑战性的过程。

它需要考虑到桥梁的承重能力、稳定性和美观性等方面的要求。

纸桥模型结构设计及改进
纸桥模型是一种结构设计的实践，通过使用纸张和其他材料来构建桥梁模型，从而模拟真实桥梁的结构和力学特性。

在这个过程中，需要考虑很多因素，如桥梁的负载、支撑点的位置和形状、支撑杆的数量和尺寸等等。

纸桥模型的结构设计需要考虑桥梁的形状和尺寸。

一般来说，桥梁应该是平衡的，这意味着桥梁的左右两侧应该有相同的重量和长度。

此外，桥梁的形状也是非常重要的。

不同的形状可以影响桥梁的强度和稳定性。

例如，弧形桥梁比直线桥梁能更好地承受压力和重量。

当设计纸桥模型时，这些因素必须被充分考虑。

另外，支撑点的位置和形状也是非常重要的。

支撑点是桥梁的支撑点，对桥梁的稳定性和强度起着重要作用。

支撑点的位置必须被合理地安排，以确保桥梁受到均匀的力量。

支撑点的形状也应该被考虑，以确保桥梁的支撑点能够承受所需的重量和力量。

最后，支撑杆的数量和尺寸也是需要考虑的因素。

支撑杆是桥梁结构的支撑点，对桥梁的强度和稳定性起着重要作用。

支撑杆的数量和尺寸应该被合理地设计，以确保桥梁受到均匀的力量，并且不会发生断裂或弯曲。

在纸桥模型结构设计的过程中，需要进行多次实验和改进。

通过实验和改进，可以发现桥梁结构的弱点和不足之处，并且不断优化和改进。

通过这个过程，可以
设计出更加稳定和强大的纸桥模型，以模拟真实桥梁的结构和力学特性。

纸桥承重结构设计（范文6篇）以下是网友分享的关于纸桥承重结构设计的资料6篇，希望对您有所帮助，就爱阅读感谢您的支持。

[纸桥承重结构设计篇一]纸桥承重一、主题的生成一个弹性强力的报纸球，成为我们有趣的玩伴——其实纸中的另一类——纸板也是创造活动的主力军——桥梁多种多样——用纸来选桥——你的纸桥可以承受多大的重量——拿出你们组的作品，比一比谁是最佳的桥梁工程师。

二、活动目标1、知识目标：（1）欣赏、探究、制作、实践等有效活动来发展学生的自主学习与探究学习的能力。

（2）发展学生动手制作的能力，了解力的支撑奥秘，力的原理，在制作的过程，发现制作方法与细节处理对纸桥承重力的影响。

（3）制作一座可以承重的纸桥，制定周密计划与改进方案。

2．情感目标：培养学生在科学领域、科学研究的探究意识与探究一些简单问题的能力，对于我国的桥梁建设有一定的认识与想法。

3．价值取向目标：培养学生在欣赏，查阅有关桥梁的科学资料时对科学，对周围事物发现时应保持有的好奇心与探究意识。

建立学生的自信心和科学对待事物的态度。

并对我国的社会建设建立关心态度。

三、活动的内容：1．复习纸的性能，纸板可以做些什么？2．提出活动主题——纸板造桥。

3．欣赏图片，分析承得的原理。

4．制定活动方案——分好合作小组。

提出共同活动目标。

分配个人任务。

5．资料汇报。

6．小组制作，利用所查科学原理，提出可采用的关键技巧。

7．承重竞赛，比一比谁的纸桥最承重。

8．总结其中的制作技巧，在摆放时砝码的放置学问。

四、涉及学科：科学、建设学、数学、美术、信息技术、劳动五、教学方法：任务驱动法、探究法、实验法、交流讨论法、讲授法、信息搜集筛选法、合作学习。

六、教学活动实施步骤第一课时：不可思议的桥一、纸的性能回忆纸有什么样的特殊性。

拿、折尝试纸板的特点有哪些？（归纳总结纸板的特性）二、主题生成：在上一个主题中我们用报纸制作出弹力十足的足球。

这节课开始我们将利用纸板制作更有意思的事物，你认为纸板可以做些什么？我们本次活动的要求是用一块A4大小的纸板，双面胶、剪刀、刀等材料制作一架纸桥（原材料就是一张纸板，制作一种桥面、桥体）使桥可以架在2个砝码盒，砝码盒的距离是18c m ，承重最大者为优胜。

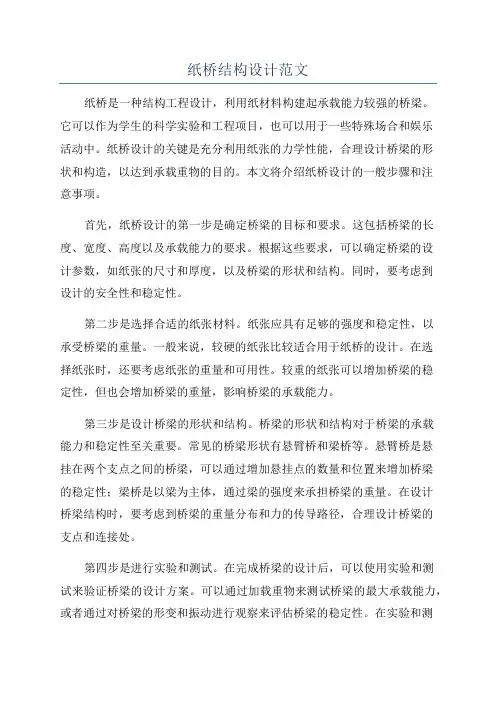

纸桥结构设计范文纸桥是一种结构工程设计，利用纸材料构建起承载能力较强的桥梁。

它可以作为学生的科学实验和工程项目，也可以用于一些特殊场合和娱乐活动中。

纸桥设计的关键是充分利用纸张的力学性能，合理设计桥梁的形状和构造，以达到承载重物的目的。

本文将介绍纸桥设计的一般步骤和注意事项。

首先，纸桥设计的第一步是确定桥梁的目标和要求。

这包括桥梁的长度、宽度、高度以及承载能力的要求。

根据这些要求，可以确定桥梁的设计参数，如纸张的尺寸和厚度，以及桥梁的形状和结构。

同时，要考虑到设计的安全性和稳定性。

第二步是选择合适的纸张材料。

纸张应具有足够的强度和稳定性，以承受桥梁的重量。

一般来说，较硬的纸张比较适合用于纸桥的设计。

在选择纸张时，还要考虑纸张的重量和可用性。

较重的纸张可以增加桥梁的稳定性，但也会增加桥梁的重量，影响桥梁的承载能力。

第三步是设计桥梁的形状和结构。

桥梁的形状和结构对于桥梁的承载能力和稳定性至关重要。

常见的桥梁形状有悬臂桥和梁桥等。

悬臂桥是悬挂在两个支点之间的桥梁，可以通过增加悬挂点的数量和位置来增加桥梁的稳定性；梁桥是以梁为主体，通过梁的强度来承担桥梁的重量。

在设计桥梁结构时，要考虑到桥梁的重量分布和力的传导路径，合理设计桥梁的支点和连接处。

第四步是进行实验和测试。

在完成桥梁的设计后，可以使用实验和测试来验证桥梁的设计方案。

可以通过加载重物来测试桥梁的最大承载能力，或者通过对桥梁的形变和振动进行观察来评估桥梁的稳定性。

在实验和测试过程中，需要注意安全问题，如保持实验区域的整洁和安全，避免实验过程中的意外发生。

最后一步是根据实验和测试的结果对桥梁设计进行优化。

如果桥梁的承载能力不满足要求，可以通过增加纸张的数量和厚度，或者改变桥梁的结构和形状来优化设计。

在优化设计时，还要考虑到成本和可行性。

除了以上的一般步骤，还有一些注意事项需要考虑。

首先，要确保纸张的质量和厚度的一致性，以确保桥梁的稳定性和强度。

其次，要注意桥梁设计中的细节，如连接处和支点的设计，这些细节直接影响到桥梁的承载能力和稳定性。

纸桥的设计方案1. 简介纸桥是一种常见的力学实验项目，通过利用纸张的轻便和强度来设计并搭建桥梁结构。

纸桥实验可以帮助我们理解桥梁工程原理和结构设计的重要性。

本文将介绍纸桥设计方案的准备工作、材料选择和搭建过程。

2. 准备工作在开始设计之前，需要准备以下工具和材料：•纸张：建议使用较厚的纸张，如卡纸或彩纸，以提高桥梁的强度和稳定性。

•剪刀：用于剪裁纸张和修剪边缘。

•尺子：测量桥梁的长度和宽度。

•铅笔：在纸张上做标记和绘制设计草图。

此外，还需要了解一些基本的桥梁结构原理和力学知识，以便能够设计出稳定和承重能力较高的纸桥。

3. 设计方案3.1 桥梁结构选择在设计纸桥之前，需要选择合适的桥梁结构。

常见的桥梁结构有梁桥、拱桥和悬索桥等。

对于纸桥的设计，梁桥是最简单和常见的选择。

梁桥是由多个横梁支撑的桥梁结构，纸桥可以采用梁桥的基本原理来设计。

在设计梁桥时，可以选择不同的梁桥类型，如简支梁桥、连续梁桥或悬臂梁桥等。

3.2 设计草图在正式开始纸桥的搭建之前，我们需要先绘制一个设计草图。

设计草图可以帮助我们明确纸桥的整体结构和尺寸，并辅助我们进行后续的工作。

设计草图应包括以下内容：•桥梁的整体形状和结构。

•桥面的宽度和长度。

•支撑横梁的位置和数量。

•横梁之间的间距和长度。

•横梁与桥面的连接方式。

3.3 搭建纸桥在完成设计草图之后，可以开始按照设计图纸搭建纸桥了。

以下是一个简单的搭建步骤：1.使用剪刀和尺子，根据设计图纸上的尺寸将纸张裁剪成所需的形状和大小。

2.将纸张叠放在一起，形成横梁的厚度。

可以使用胶水或胶带将纸张固定在一起。

3.根据设计图纸上的位置标记，在纸张上切割出与桥梁连通的间隙。

4.将横梁插入桥面上的间隙中，确保它们与桥面紧密连接。

5.检查桥梁的稳定性和坚固性，必要时进行调整和加固。

4. 实验和测试完成纸桥的搭建后，可以进行实验和测试。

可以通过将重物放置在桥面上，逐渐增加重量来测试纸桥的承重能力。

记录下纸桥在不同重量下是否发生变形或破裂，以评估其结构的稳定性和强度。
