国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSL 641U线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 641U线路保护测控装置技术说明书编写审核批准V 1.10国电南京自动化股份有限公司2009年04月版本声明本说明书适用于PSL 641U线路保护测控装置V1.10版本。
a)软件PSL 641U V1.10b)硬件PSL 641U线路保护测控装置硬件模件版本修改记录表PSL 641U线路保护测控装置产品说明书版本修改记录表* 技术支持电话：（025）83537263传真：（025）83537200* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年4月第2版第1次印刷* 国电南自技术部监制目录1概述 (1)1.1保护功能配置 (1)1.2测量和控制 (1)2技术参数 (2)2.1保护元件精确工作范围 (2)2.2保护元件定值误差 (2)2.3保护整组动作时间 (2)2.4通信接口 (2)3保护功能及原理 (3)3.1相间过电流保护 (3)3.1.1相间方向元件 (3)3.1.2低电压闭锁元件 (3)3.1.3负序过电压闭锁元件 (3)3.2相间电流反时限元件 (3)3.3零序过电流 (4)3.3.1零序方向元件 (4)3.3.2零序反时限元件 (4)3.3.3零序电流告警元件 (4)3.4合闸加速 (4)3.5三相重合闸 (4)3.5.1充电条件 (5)3.5.2启动方式 (5)3.5.3重合闸方式 (5)3.5.4闭锁条件 (5)3.5.5二次重合闸 (5)3.6手动同期合闸 (5)3.7低频减载 (6)3.8低压减载 (6)3.9过负荷 (6)3.10小电流接地选线 (7)3.11TV断线 (7)3.11.1母线TV断线 (7)3.11.2线路抽取电压断线 (7)4端子说明 (8)4.1总端子图 (8)4.2交流模件端子X1、X2、X3定义 (8)4.3DI模件端子X4定义 (9)4.4DI0模件端子X5定义 (10)4.5DI0模件端子X6定义 (10)4.6TRIP模件端子X7定义 (11)4.7TRIP模件端子X8定义 (11)5定值整定说明 (12)5.1保护定值清单及说明 (12)5.2运行参数清单及说明 (14)5.3软压板清单及说明 (15)6装置信息代码表 (16)6.1事件信息表 (16)6.2告警信息表 (16)6.3软压板信息表 (18)6.4遥信量信息表 (18)6.5遥测信息表 (19)6.6遥控量信息表 (19)7保护逻辑框图 (21)1概述PSL 641U线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV及以下电压等级的配电线路。

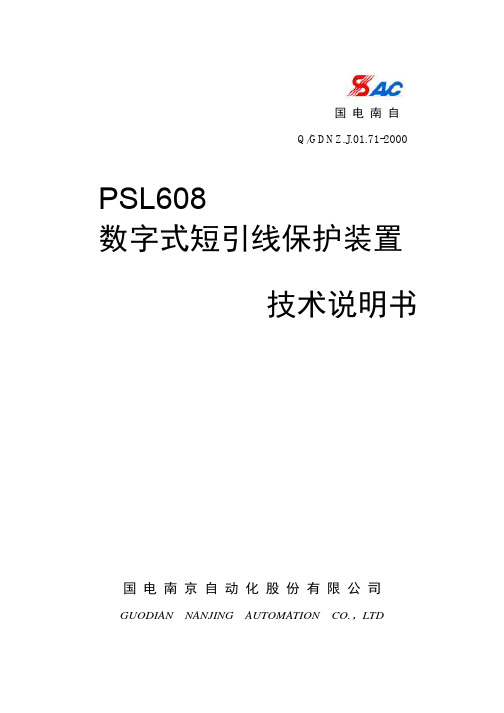

国 电 南 自 Q/GDNZ.J.01.71-2000PSL608 数字式短引线保护装置 技术说明书国 电 南 京 自 动 化 股 份 有 限 公 司GUODIAN NANJING AUTOMATION CO. LTDPSL 608 数字式短引线保护装置 技术说明书编写 邹宁兰金波审核 马文龙 批准 郭效军V2.1国电南京自动化股份有限公司2001 年 12 月*本说明书可能会被修改请注意最新版本*2001 年 12 月第 1 版 第 1 次印刷目1 装置简介 1.1 人性化 1.2 大资源 1.3 高可靠性 1.4 开放性 1.5 透明化 1.6 免调试概念 2 技术参数 2.1 额定参数 2.2 主要技术性能 2.3 绝缘性能 2.4 抗电磁干扰性能 2.5 机械性能 3 装置硬件 3.1 机箱结构 3.2 主要模件设计 4 保护原理 4.1 电流差动 5 数据记录 6 与变电站自动化系统配合次1 1 1 1 1 1 2 3 3 3 3 4 4 5 5 5 8 8 10 10装置简介1 装置简介1 PSL 608 短引线保护装置,适用于 1 断路器接线方式(两侧差动)和 T 接线方式(三侧差 2 动) 差动继电器动作逻辑简单 时间小于 25ms 装置的特点 1.1 人性化 装置采用大屏幕全汉化液晶显示器 事件和定值全部采用汉字显示或打印 定值以表格方式输出 可显示 12 4 个汉字 显示信息多 可靠 动作速度快 在故障电流超过额定电流时 确保跳闸摒弃了字符表述方式录波数据可选择波形输出或数据输出计算机界面的调试和分析软件 Psview 不但能完成装置键盘上的功能 还能对保护录 波数据分析 可独立整定 16 套定值 1.2 大资源 保护功能模件 CPU 的核心为 32 位微处理器 配以大容量的 RAM 和 Flash RAM 使 供改变运行方式时切换使用得本装置具有极强的数据处理能力和存储能力 可记录的录波报告为 8 至 50 个 可 记录的事件不少于 1000 条 数据存入 FLASHRAM 中 装置掉电后可保持A/D 模件采用 14 位的 A/D 转换 1.3 高可靠性使本装置具有极高的测量精度装置采用背插式机箱结构和特殊的屏蔽措施 能通过 IEC 60255 22 4 标准规定的 IV 级 4kV 10 放电 15kV 快速瞬变干扰试验 IEC 60255 22 2 标准规定的 IV 级 空间 静电放电试验 装置整体具备高可靠性接触放电 8kV组屏可不加抗干扰模件 1.4 开放性 通信接口方式选择灵活 与变电站自动化系统配合 可实现远方定值修改和切换 事 件记录及录波数据上传 1.5 透明化 记录保护内部各元件动作行为和录波数据1装置简介记录各元件动作时内部各计算值 可将数据在Psview软件上分析保护内部各元件动作过程 1.6 免调试概念 在采样回路中 选用高精度 高稳定的器件 保证正常运行的高精度 避免因环境改 变或长期运行而造成采样误差增大 细微的软件自动调整 完善的自检功能 提升装置精度满足状态检修的要求 无需在现场调整采样精度 同时可提高装置运行的稳定性装置中无可调节元件Psmate测试设备更方便现场调试2技术说明2 技术参数2.1 额定参数 2.1.1 额定直流电压 2.1.2 额定交流数据 a)交流电流 b)额定频率 2.1.3 功率消耗 a) 直流回路 不大于 40W 5A 或 1A 50Hz 订货注明 220V 或 110V 订货注明b) 交流电流回路 不大于 0.5VA/相 2.1.4 状态量电平 各 CPU 及通信接口模件的输入状态量电平 24V 18 V GPS 对时脉冲输入电平 各 CPU 输出状态量 光耦输出 24V 允许电平 24V 18 V 18 V 30V 30V 30V驱动能力 150mA 2.2 主要技术性能 2.1.1 采样回路精确工作范围 a) 电流 0.04In 20In 10 误差2.2.2 接点容量 信号回路接点载流容量 信号回路接点断弧容量 2.2.3 模拟量测量精度 电流 0.5 级 2A 60VA2.2.4 整组动作时间 a) 差动出口时间 不大于 30msb) 充电保护出口时间 不大于 30ms 2.3 绝缘性能 2.3.1 绝缘电阻 装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压3技术说明500V 的兆欧表测量其绝缘电阻值 正常试验大气条件下 各等级的各回路绝缘电阻不小于 100M 2.3.2 介质强度 在正常试验大气条件下 装置能承受频率为 50Hz 电压 2000V 历时 1 分钟的工频耐压试 验而无击穿闪络及元件损坏现象 联接地 2.3.3 冲击电压 在正常试验大气条件下 及回路之间 装置的电源输入回路 交流输入回路 输出触点回路对地 以 试验过程中 任一被试回路施加电压时其余回路等电位互能承受 1.2/50s 的标准雷电波的短时冲击电压试验 开路试验电压 5kV2.3.4 耐湿热性能 装置能承受 GB/T 7261 第 20 章规定的湿热试验 最高试验温度+40 最大湿度 95%试验时间为 48 小时 每一周期历时 24 小时的交变湿热试验 在试验结束前 2 小时内根据 2.3.1 的要求 测量各导电电路对外露非带电金属部分及外壳之间 电气上不联系的各回路之间的绝缘电阻不小于 1.5M 2.4 抗电磁干扰性能 2.4.1 脉冲干扰介质耐压强度不低于 2.3.2 规定的介质强度试验电压幅值的 75%装置能承受 GB/T 14598.13 所规定的干扰试验 试验电源频率为 100kHz 和 1MHz 试验 电压为共模 2500V 差模 1000V 的衰减振荡波 试验时给被试装置预先施加电源 不拒动 按 GB/T14598.13 第 3.1 中的表所列条件叠加干扰试验电压 装置不误动 2.4.2 快速瞬变干扰 装置能承受 IEC 60255 2.4.3 静电放电 22 4 标准规定的 IV 级 4kV 10%快速瞬变干扰试验装置能承受 IEC 60255 22 2 标准规定的 IV 级 空间放电 15kV 接触放电 8kV 静电 放电试验 2.5 机械性能 2.5.1 振动 装置能承受 GB/T 7261 中 16.3 规定的严酷等级为 I 级的振动耐久能力试验 2.5.2 冲击 装置能承受 GB/T 7261 中 17.5 规定的严酷等级为 I 级的冲击耐久能力试验 2.5.3 碰撞 装置能承受 GB/T 7261 第 18 章规定的严酷等级为 I 级的碰撞试验4装置硬件3 装置硬件本装置在总体设计及各模件设计上充分考虑可靠性要求 在采样数据传输 程序执行信号指示 通信等方面尤其注重 经试验 在本装置任何端子上实施 4kV 瞬变干扰脉冲 在 装置任何部位实施 15kV 空间静电放电干扰或 8kV 接触静电放电干扰 本装置未出现数据传输 错误 未出现 CPU 复位 未出现异常信号或异常液晶信息显示 保护不拒动 不误动 远高 于国家标准要求 由于本装置在抗干扰能力上有充分考虑 输入抗干扰模件 3.1 机箱结构 本装置外形为 21 英寸 4U 标准机箱 采用整面板 整面板上包括大屏幕液晶显示器 全屏幕操作键盘 背插式结构 信号指示灯等 见附图 1 母板位于机箱的前 故本装置组屏时 不需要安装另外的交 直流背插式结构即插件从装置的背后插拔 部 该结构具有以下优点各插座间的连线在整母板上a) 各插件自带可插拔端子 母板上只有保护内部使用的 5V 和 24V 电压等级回路连线 强弱电完全分开 可大大减少外部电磁干扰在弱电侧的耦合 增强装置的抗干扰能力 提高其可靠性和安全性 b) 可使母板连线按总线方式布置 使装置在功能配置上具有很强的灵活性 可以根据用 户的需要更换或增加部分模件 扩充或更改装置的功能 c) 便于插件按模块化设计 d) 可取消交流变换模件的大电流端子 3.2 主要模件设计 本装置由以下模件构成 交流变换模件 AC 跳闸模件 TRIP 人机对话模件 AC MMI 保护功能模件 CPU 电源模件 POWER 及其它可选配模件 提高装置的可靠性位于整面板后部3.2.1 交流变换模件交流变换模件 AC 安装在本装置的 1#,2#插件位置 用于将 CT 的电流信号转换为弱电 信号 供模/数 A/D 转换 并起强弱电隔离作用 分别变换 Ia1,Ib1,Ic1,Ia2,Ib2,Ic2,Ia3,Ib3,Ic3 九路电流量 3.2.2 保护功能模件 CPU5装置硬件保护功能模件 CPU 由 A/D 串行数据输入 状态量输入 状态量输出 用于跳合闸脉冲 输出 告警信号输出 闭锁继电器的开放及其它信号输出 RAM EEPROM 等构成 高性能的微处理器 CPU 32 位 字节 及 FLASH RAM 1M 字节 微处理器 CPU RAM ROM FLASH RAM 256K大容量的 ROM 256K 字节使得该 CPU 模件具有极强的数据处理及记录能力 可以实现 C 语言编制的保护程序 可使程序具有很各种复杂的故障处理方案和记录大量的故障数据 强的可靠性 可移植性和可维护性各种与 CPU 有关的器件集中于一块插件上 各输入 输出状态量皆经光耦隔离 本 CPU 模件设有两片微处理器 况 主处理器用于运行保护程序 辅助处理器用于监视主处理器工作状 切断状态量输出光耦输出侧的工 闭锁继电器的需掉电方能当本模件有器件出现异常 当主处理器工作异常主处理器驱动闭锁继电器作电源辅助处理器驱动上述闭锁继电器复归 双处理器相互监视确保了装置工作的可靠性 输出信号等CPU 模件的端子主要用于接入该 CPU 上保护所需的压板及专用输入RAM ROM FLASH EEPROMCPU CANA/D 数据 至 MMI端子信号I/O母板信号 出口 信号 至端子 告警输出CPU 模件原理示意图 3.2.5 人机对话模件 MMI 模件 大容量 ROM人机对话模件 MMI 安装于装置整面板后 该模件包括 微处理器 32 位 512K 字节 制器件 时钟 RAM 1M 字节 FLASH RAM 1M 字节 全屏幕操作键盘 主要功能为EEPROM 状态量输入 输出 通信控 信号指示灯等 管理液晶显示 信号灯指示大屏幕液晶显示器本模件主要用于人机界面管理键盘操作与调试计算机及变电站监控系统通信 GPS 对时 分/秒脉冲对时 以及将控制信息传给 CPU6装置硬件从 CPU 模件获取信息 对外通信有两个端口 设置在 CPU 模件的背板上 其中的 RS232 串口 用于和 PC 机连接 另一种为以太网接口 当由本系列装置构成变电站自动化系统时 系统 大大提高信息传输的实时性能 5 103 规约 可采用以太网接口 全站构成以太网络通信通信规约采用 IEC 60870 3.2.6 电源模件 POWER 电源模件 POWER安装在 11插件位置用于将变电站内直流电源转换为保护装置工作所需电压 本模件输出一路 5V 两路 24V 电压 5V 电源用于装置数字器件工作 一路 24V 电源用于继电器驱动及各模件间相互信号交换 另一路 24V 电源输出装置 用于装置状态量 输入使用 各电压等级电源相互独立 不共地 SIGNAL SIGNAL 安装在 9 插件位置3.2.7 跳闸出口模件(TRIP1), 信号模件跳闸出口模件(TRIP)安装在 8#插件位置, 信号模件 3.2.6 通信接口模件(COM)通信接口模件 COM 安装在 7 插件位置 主要有两种功能 本装置各 CPU 所需公共输 入状态量 包括 GPS 脉冲输入 由此模件经光电转换后接入装置母板 供各 CPU 模件共享 另一主要功能为 MMI 模件上的通信功能经本模件接出或转换为相应物理接口输出 站自动化系统通信及打印通信 本模件通信接口可根据变电站通信系统的物理媒介选择以下几种配置方式配置 接口方式 RS232/485 RS232/485/422 RS232/485 LonWork RS232/485 CANBUS RS232/485 光纤接口 双以太网接口* 本配置为基本配置 其中 RS232 用于接打印机或以 RS485 方式构成网络集中打 印 另一路用于监控通信 说 明用于变电配置 1配置 2其中 RS232 用于接打印机或以 RS485 方式构成网络集中打 印 同上 另一路用于监控通信配置 3配置 4 配置 5同上74 保护原理4.1电流差动4.1.1启动元件保护启动元件用于开放保护跳闸出口继电器的电源及启动该保护故障处理程序启动元件包括电流突变量启动元件.a) 相电流突变量启动元件的判据为i>IQD其中IQD为差流突变量启动值IQD=0.2In若IQD <0.1Ie则IQD =0.1Ie为a,b,c三种相别In为额定电流Ie为CT额定电流(5A或1A)i| i(t)-2i(t-T)+i(t-2T)|为差电流突变量当任一相突变量连续三次大于启动门坎时保护启动4.1.2分相差动原理4.1.2.1差动判据两侧差动1 |I1+I2|Icd2 max(|I1|,|I2|)Izd且|I1+I2|-Icd K*[max(|I1|,|I2|)-Izd]或 max(|I1|,|I2|)<Izd三侧差动1 |I1+I2+I3|Icd2 max(|I1|,|I2|,|I3|)Izd且|I1+I2+I3|-Icd K*[max(|I1|,|I2|,|I3|)-Izd]或 max(|I1|,|I2|,|I3|)<Izd其中I1为I侧电流 I2为II侧电流I3为III侧电流 I4为IV侧电流8Icd为差动保护电流定值Izd为差动保护比率制动拐点电流定值K为比率制动的制动系数I sIcdIz4.1.2.1 CT断线其动作判据为1|⊿i|0.1In且|IH|<|IQ|或max(Ida,Idb,Idc)>0.33Icd;2只有一相电流IWI且ID IWI;其中⊿i为相电流突变量Ida,Idb,Idc为A,B,C三相差流值Icd为差动保护电流定值In 为额定电流IQ 前一次测量电流IH 当前测量电流ID 无流相的差动电流IWI无电流门槛值取0.05倍的CT额定电流以上条件同时满足判CT回路异常4.1.3 差动保护定值说明定值清单序号定值名称定值范围单位备注说明1 控制字0000-FFFF 无详见控制字说明2 差动动作电流 A3 充电保护电流 A4 第一侧CT变比无5 第二侧CT变比无6 第三侧CT变比无7 比率制动系数 0.2 1 无4 比率制动拐点电流 A9控制字说明序号置1时含义置0时含义15 CT断线闭锁保护 CT断线不闭锁保护14 CT额定电流为1A CT额定电流为5A5 数据记录本装置具备故障录波功能可记录的模拟量为Ia1Ib1Ic1Ia2Ib2Ic2Ia3 Ib3Ic3可记录的状态量为断路器位置保护跳闸命令可记录的录波报告为8至50个可记录的事件不少于1000条数据存入FLASHRAM中本装置除记录系统扰动数据外还记录装置的操作事件状态输入量变位事件更改定值事件及装置告警事件等6 与变电站自动化系统配合本装置可用于自动化变电站也可用于非自动化变电站当用于非自动化站时装置的运行方式由外部压板投退定值手动切换除线路故障状态外手动分合断路器装置的信息输出由液晶显示器和打印机输出当用于自动化站时可将装置的远方操作允许压板投入此时装置的运行方式可由监控系统遥控投退软压板控制定值也由监控系统操作装置的其余功能投退压板及定值切换操作将不起作用允许通过遥控方式由保护装置对断路器操作10。
#2发变组保护大修试验报告总工程师：专责审核：部门审核：班组审核：负责人：PSL-608短引线保护装置试验报告装置型号: PSL-608装置编号开关短引线保护额定电压: 57.75V额定电流: 1A直流电压: 220V调试日期:调试人员:依据《继电保护及自动装置校验规程》一、要求定值第一部分静态检查通电前检查保护通电前核对图纸和接线的正确性，紧固端子排、背板和压板接线。
1)经检查，本装置所有互感器的屏蔽层的接地线均已可靠接地，装置外壳已可靠接地。
（√）2）检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整正确。
（√）3）各插件拔、插灵活，插件和插座之间定位良好，插入深度合适。
大电流端子的短接片在插件插入时应能顶开。
（√）1. 保护上电后打印保护版本校验码、零漂。
2、开入量检查给上装置电源，依次投入和退出屏上相应压板及相应开入接点，查看液晶显示中“开入量状态”是否正确（装置端子号和屏柜端子号以厂家图纸和设计院图纸为准）。
3、开出检查4.查看装置工况中开入、开出插件24V电压值经测量检查良好。
5、定值安全固化参照调试方法将当前定值区设置为0区。
当前定值区为0区。
第二部分模拟量检查一、模拟量通道检查1、零漂调整结果将保护装置电流回路断开、电压回路短接。
检查指标要求：在一段时间内（5min）零漂值稳定在0.01I N或0.2V以内。
（√）调整零漂时，应断开装置与测试仪或标准源的电气连接,确保装置交流端子上无任何输入。
2、精度及线性度检查将所有电流通道相应的电流端子顺极性串联加稳定交流电流，将所有电压通道相应的电压端子同极性并联加稳定交流电压。
检验0.1倍、1倍、5倍的额定电流和0.1倍、0.5倍、1倍、1.2倍的额定电压下的测量精度，通道采样值误差不大于5％。
在额定电压和额定电流时，相角误差不大于3°。
表113、极性检查1）三相电流及电压角度检查正确。
( √ )2）3I0极性检查正确。
国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSL 691U（S）线路保护测控装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL691U（S）线路保护测控装置说明书国电南京自动化股份有限公司2008年11月版本声明本说明书适用于线路保护测控装置V1.1版本产品说明书版本修改记录表目录1 装置概述 (5)2 技术性能及指标 (7)2.1 额定电气参数 (7)2.2 主要技术指标 (7)2.3 环境条件 (8)2.4 功率消耗 (8)2.5 过载能力 (8)2.6 绝缘性能 (8)2.7 耐湿热性能 (8)2.8 电磁兼容性 (9)2.9 机械性能 (9)3 功能 (9)4 原理说明 (10)4.1 三段式复合电压过流保护 (10)4.2 定时限/反时限零序过流保护 (10)4.3 过负荷保护 (11)4.4 后加速保护 (11)4.5 TV断线告警 (11)4.6 4-20mA直流输出 (11)5 整定 (12)1 装置概述PSL 691U（S）线路保护测控装置是在消化吸收国内外先进经验的基础上专门为发电厂厂用电进线及母联（可与各类综合自动化配套）开发的产品。
该类产品将线路的测量，保护，操作回路集成在一个机箱内，结构小巧，可在恶劣的工业环境下（如高，低温，震动，有害气体，灰尘，强电磁干扰等）长期可靠地运行。
产品可按功能就地安装在开关柜上，并具有运传，记忆各种操作或故障信息等功能，同时亦提供独立的中央信号空接点。
技术特点✧采用国际最流行的高速处理器，主频为200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。
充足的硬件资源，4M字节Flash Memory存储器，8M字节SDRAM。
✧带有USB接口，可通过U盘直接升级装置程序，也可把装置的动作信息和故障录波数据直接存入U盘，方便故障分析。
✧测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
