dmx512协议DMX512（数字多路信号）是一种用于控制舞台灯光设备和其他舞台效果设备的通信协议。
它使用RS485串行通信标准传输数据，传输速率为250kbit/s，每个数据包包含512个通道的亮度数值。
DMX512协议的设计目的是为了提供一种简单、可靠且灵活的方法来控制多种舞台设备。
DMX512协议的基本原理是通过控制信号的电压来再现灯光设备的亮度。
每个通道的亮度值范围从0到255，0表示设备关闭，255表示设备以全功率工作。
这些亮度值通过信号线传输，从而传达给灯光设备。
DMX512协议规定了灯光设备的通道是如何分配的。
每个设备都被分配了一个唯一的起始通道值，用于识别该设备。
通常，灯光设备按照其功能进行分组，每个组有多个通道。
例如，一个灯具组可能包含红、绿、蓝三个通道，用于调整灯光的颜色。
在使用DMX512协议时，主控制器（通常是灯光控制台）通过发送数据包来控制灯光设备。
数据包由头部、帧前导码、帧起始码、各通道数据和帧终止码组成。
帧起始码和帧终止码用于标识数据包的起始和结束。
每个通道的亮度值占据一个字节（8位），因此一个数据包需要512个字节。
DMX512协议的主要优点之一是可扩展性。
它允许主控制器控制多个设备，同时每个设备可以使用不同的通道来接收控制信号。
这为用户提供了极大的灵活性，可以根据具体需求灵活地组合和配置舞台设备。
DMX512协议已经成为舞台灯光行业的标准，在灯光控制领域得到广泛应用。
灯光管理者可以使用DMX512协议来实现对灯光设备的精确控制，以满足舞台演出的需求。
它可以通过编程或手动操作来调整灯光的亮度、颜色、位置、效果等，从而创造出丰富多样的舞台效果。
尽管DMX512协议已经在灯光控制领域得到了广泛应用，但它也存在一些局限性。
由于DMX512是一种串行通信协议，数据传输速率较低。
另外，信号线的长度限制也会影响数据传输的稳定性。
为了解决这些问题，已经提出了一些改进的协议，如DMX512-A和DMX-RDM（远程设备管理）。

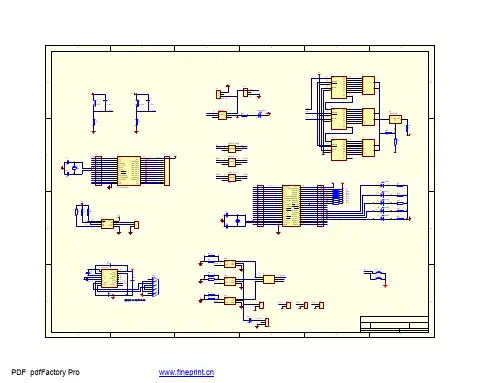

舞台灯光DMX512控制协议详解设备技术网时间:2010-3-31单片机的原理如下图-2单片机内部的ROM中储存将并行数据转换为规定格式的串行信号的程序编码。
在灯光控制台中加入一块单片机的接口电路板，原灯光控制计算机将输往各调光回路的亮度数据送到单片机中，单片机将各路亮度数据转换为串行的符合DMX512协议的信号，送往各调光器。
数字传输的计算机灯光控制台框图如图-3。
DMX-512标准在通讯的电气标准上采用了EIA-485标准。
它采用平衡输出的发送器，差分输入的接收器。
发送器有一对输出线，当一根线上的信号为高电平时另一根线上的信号变为低电平，反之亦然，线之间的信号极性因此翻转过来。
这两种状态分别代表“1”和“0”。
一般情况下，传输线路只用两根线，不用公共地线，线路完全平衡。
这使得通信双方由于地电位不同而对通信线路产生的干扰减至最少。
再配以先进的专用接口电路，传输的稳定性也相当好。
这在当时是比较先进的。
传送数据采用异步的串行格式。
调光器的亮度数据被顺序地发送，从调光器1开始，到最后一个调光器结束，直到第512的最大值。
在第一个亮度发出以前，先送出一个复位信号（BREAK）。
复位信号(图-4中的①)由持续至少88微秒的一个低电平(2帧时间)或再长的持续时间组成。
并且在后面紧跟一个空的开始代码。
接着开始顺序传送亮度信号数据。
有效的调光器亮度将是十进制0～255，代表调光器的亮度输入控制值由关闭到完全亮足的线性关系。
在复位（BREAK）和开始代码之间有一个标记，它的持续时间(参见图-4中的②)将不少于8微秒并且不大于1秒（所有的DMX512/1990发生器将在BREAK后产生一个不少于8微秒的标记）。
跟在复位后的空字符(所有位都为零)是一个特殊定义的字节。
空字符开始表明随后的数据作为顺序的一路路８位的调光器的亮度信息。
每个亮度数据的传输格式如下：第1位为开始位，低电平；第2到第9位为调光器的亮度数据位，由最低的位到最高的位，正逻辑。

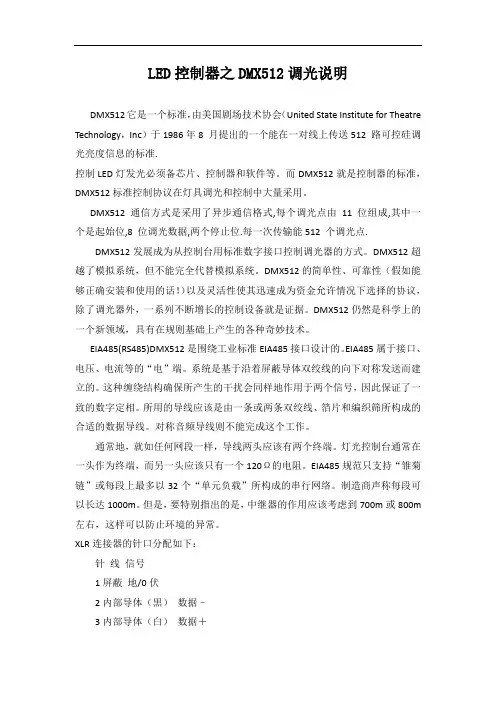

LED控制器之DMX512调光说明DMX512它是一个标准，由美国剧场技术协会（United State Institute for Theatre Technology，Inc）于1986年8 月提出的一个能在一对线上传送512 路可控硅调光亮度信息的标准.控制LED灯发光必须备芯片、控制器和软件等。
而DMX512就是控制器的标准，DMX512标准控制协议在灯具调光和控制中大量采用。
DMX512 通信方式是采用了异步通信格式,每个调光点由11 位组成,其中一个是起始位,8 位调光数据,两个停止位.每一次传输能512 个调光点.DMX512发展成为从控制台用标准数字接口控制调光器的方式。
DMX512超越了模拟系统，但不能完全代替模拟系统。
DMX512的简单性、可靠性（假如能够正确安装和使用的话！）以及灵活性使其迅速成为资金允许情况下选择的协议，除了调光器外，一系列不断增长的控制设备就是证据。
DMX512仍然是科学上的一个新领域，具有在规则基础上产生的各种奇妙技术。
EIA485(RS485)DMX512是围绕工业标准EIA485接口设计的。
EIA485属于接口、电压、电流等的“电”端。
系统是基于沿着屏蔽导体双绞线的向下对称发送而建立的。
这种缠绕结构确保所产生的干扰会同样地作用于两个信号，因此保证了一致的数字定相。
所用的导线应该是由一条或两条双绞线、箔片和编织筛所构成的合适的数据导线。
对称音频导线则不能完成这个工作。
通常地，就如任何网段一样，导线两头应该有两个终端。
灯光控制台通常在一头作为终端，而另一头应该只有一个120Ω的电阻。
EIA485规范只支持“雏菊链”或每段上最多以32个“单元负载”所构成的串行网络。
制造商声称每段可以长达1000m。
但是，要特别指出的是，中继器的作用应该考虑到700m或800m 左右，这样可以防止环境的异常。
XLR连接器的针口分配如下：针线信号1屏蔽地/0伏2内部导体（黒）数据–3内部导体（白）数据＋4内部导体（绿）备用数据－5内部导体（红）备用数据＋DMX512控制线采用5针XLR（有时候是3针）连接设备(如表1)；母接口适用于发送器，而公接口适用于接收器规范中建议用一条两对导线（4个连接口）来实现屏蔽，虽然只是需要其中一对。
