DMX512控制器使用说明

1. 控制器连线方式:

如图所示,该示意图表示DMX512控台所控制的一条分支线路,所有的DMX512信号都是逐级串联控制,这样理论上可以达到无限多个串接,同时DMX512控台输出信号可同时并联驱动5条这样的主线分支,从而灵活应用于各种场合。注意尽量不要超过5条,否者信号将可能被严重衰减而无法控制,更严重会损坏控台和DMX512控制器.

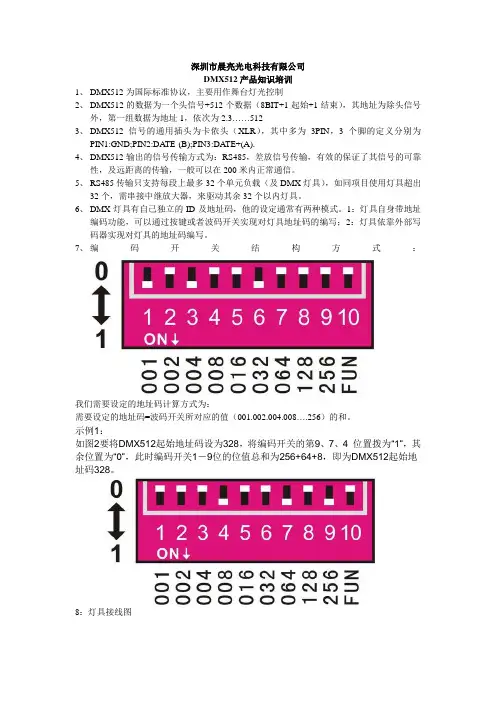

2. 拨码开关相关

如上图所以,拨码开关为10位,其中1-8位是通道选择,9位为匹配电阻,10位使能接收数据,所有拨码开关都下拨至ON有效.

拨码具体含义详细说明:

1—8位是通道选择,按照8421加权码累加,故一共可以编码256个通道,

1位—-1

2位——2

3位——4

4位——8

5位—-16

6位——32

7位-—64

8位——128

举例说明:

DMX512控台对10通道开始控制,那么拨码值就是10-1=9,将第1位和第4位同时拨至ON有效位

DMX512控台对45通道开始控制,那么拨码值就是45-1=44将第3位第4位第6位同时拨至ON有效位

为什么要将拨码值—1呢?主要是DMX512控台码值为1-256,而DMX512控制器所对应的码值为0—255,所以需要—1进行数据对齐(目前—1对齐是针对该产品而言,其它产品需要根据说明书来配置)。

9位为匹配电阻,10位使能接收数据,让DMX512控制器接收信号时,需要让该2位都拨至ON有效位。

DMX512控制器输出模式控制方式说明:

每个DMX512控制器占用4个通道,通道1为模式控制,通道2—4根据模式1不同而不同 具体见下表:

DMX512控台对10通道开始控制,那么拨码值就是10—1=9,将第1位和第4位同时拨至ON有效位

那么,该控制器就占用10—13四个通道,10对应上表通道1功能,11对应上表通道2功能,12对应上表通道3功能,13对应上表通道4功能,那么下一个控制器只能拨码14或是6,否者 拨码会有重叠造成控制混乱。

3. 技术参数 高压端输入:AC220±10%/50Hz-60Hz

输出:DC10A*3通道,共正极驱动

低压端(开关电源)输入:5V-24V/30A
