7-QC储训班教材--基础量具使用与保养及实务操作

例如：杠杆千分尺有0～25mm。
示值范围与测量范围区别：示值范围主要取决于主刻度尺 的分度范围。测量范围不仅包括示值范围，而且还包括 仪器支架或尾座的调节范围，即测量范围取决于测量器 具的立柱和导轨。如千分尺的测量范围有0～25mm 、 25～50mm 、50～75mm、 75～100mm等多种规格，而它 的示值范围均为25mm
量具使用和维护知识
（五）示值误差：
示值误差是指器具的指示值与被测量的真值之差。 示值误差是器具准确度的反映。一般来说示值误 差越小，计量器具的精度越高。示值误差的大小 通过对器具的检定来得到的。
示值误差是测量器具本身各种误差的综合反映。它 主要由器具的原理误差、刻度误差、传动机构的 制造误差和调整误差等因素造成。计量器具产品 标准中所规定的示值误差为其极限值。一般要求
量具使用和维护知识
2020/12/20
量具使用和维护知识
一、量具的计量性能指标
量具的技术指标决定了量具的计量性能，是衡 量量具质量的标准。知道了某一量具的技术指标， 才能合理、正确地选择和使用量具。
量具使用和维护知识
（一）分度值（刻度值或标尺间隔）：
分度值是指计量器具的刻度尺或标盘上，相邻两刻度（即 每一小格刻度）所代表的量值之差。
量具使用和维护知识
（八）示值稳定性（示值变化、重复性）
指在相同的测量条件下(同一方法，同一人员、同一器具， 同一实验室，于很短的时间间隔内），对同一被测的 量值进行多次重复测量时其指示值的变化范围。它主 要由于间隙、摩擦、变形等许多不稳定因素 造成的。 示值稳定性一般允许为分度值的1/3~1/5。
量具使用和维护知识
4、注意事项：
（1）用游标卡尺测量工件时，用手慢慢推或拉游框，使量 爪与被测零件表面轻轻接触，然后轻轻晃动卡尺或被测零 件，使其接触良好。 （2）由于游标量具没有测力机构，测力主要由测量者的手 感决定。如用力太大，则会引起游标框倾斜产生测量误差。 （3）圆弧内量爪的尺寸b=10毫米。但修理后尺寸可能小于 10mm，其实际尺寸一般刻在量爪的侧面上，或者填写在检 定证书上，测量时应按其实际尺寸使用。 （4）测量时应根据被测零件的形状正确选用量爪。测平端 面和圆柱形外尺寸，用量爪的平面形外测量面；测量沟槽 及凹形弧面，用刀口形外测量面；圆弧形和刀口形内测量 面用于测量内尺寸。

（2）按量具不同的测量读数方式可分为绝对测量和相对测量。
A：绝对测量——被测的量可以从量具上直接读出其数值。它的特 点是任意被测量可以全部地和量具的标准单位进行比较。例如：用 卡尺内量爪测量孔径。
B：相对测量——先用标准量调整量具然后测得被测量对标准量的 偏差，求得被测量的数值。它在实际测量工作中也称比较法或微差 法。例如用杠杆卡规、测微计等的测量。
用内量爪测量孔径时，应先将固定量爪接触孔壁， 再移动活动量爪找出最大尺寸，这样的测得值才是孔 径尺寸。否则，测得值是弦长或其它尺寸。
3、读数方法：
读数时应在光亮处，水平放置卡尺，视线尽可能地
垂直于所读的刻线，以减小视差。
（4）维护与保护
卡尺是机械加工行业中常用的计量器具之一，使用 前应先将工件表面油垢及灰尘擦净，去掉毛刺，擦净 量爪测量面，以保证测量准确度。测量完不要猛力抽 出卡尺及工件上拖拉卡尺。不能向卡尺内喷油。
（2）使用方法
1、测量外尺寸。
2、测量内尺寸。
3、测量深度尺寸。
（3）注意事项：
1、掌握好测力：
测量力对于卡尺来说是一个影响准确度的重要因素， 测量时要掌握好量爪与工件表面接触时的压力，测量 面与工件接触后，量爪应能沿工件表面滑动，但不能 有松动、跌落的手感。有微动装置的卡尺应使用微动 装置。
2、注意减少测量孔径的误差：
（2）相对误差：绝对误差与被测量的（约定）真值之比的百 分数。
相对误差表示的是测量结果所含有的误差率；绝对误差表示的 是测量结果减去真值所得的量值。
相对误差只有大小和正负号，而无单位；而绝对误差不仅有大 小、正负号，还有单位。
（3）引用误差：绝对误差与特定值之比的百分数。特定值一 般称为引用 值，它可以是计量器具的量程、标称范围的最高值 或中间值，也可以是其它某个明确规定的值。

4.2.5 测量沟槽宽度时，也要放正游标卡尺的位置，应使卡尺 两测量刃的联线垂直于沟槽,不能歪斜.否则，量爪若在如图28所示的错误的位置上，也将使测量结果不准确（可能大也可 能小）。
正确
图2-8
错误
测量沟糟宽度时正确与错误的位置 晋江成达齿轮有限公司
•
4.2.6、当测量零件的内尺寸时：图2-9所示。要使量爪分开的距离小于所测 内尺寸，进入零件内孔后，再慢慢张开并轻轻接触零件内表面，用固定螺钉 固定尺框后，轻轻取出卡尺来读数。取出量爪时，用力要均匀，并使卡尺沿 着孔的中心线方向滑出，不可歪斜，免使量爪扭伤；变形和受到不必要的磨 损，同时会使尺框走动，影响测量精度。
• 游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和 测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度 、宽度、厚度、深度和孔距等，应用范围很广。 • 1.1、 游标卡尺有三种结构型式
• (1)测量范围为0～150mm的游标卡尺，制成带有刀口形的上下量爪 和带有深度尺的型式，如图2—1。
晋江成达齿轮有限公司
2）表盘卡尺：（同游标卡尺） 3）电子卡尺：（同游标卡尺） 4）高度尺：测量长度、宽度、两柱及两孔之间中心距、台阶、柱高、槽深 、平面度等，分度值为0.01mm。 A、表盘高度尺（也叫带表高度尺） B、电子高度尺 3、千分尺类量具： 千分尺类量具也叫螺旋测微仪，主要用于测量柱外径，及精确度比较高的尺寸， 允许误差值±0.01mm 。专用于检定试针、杠杆百分表等。主要包括： – 外径千分尺； – 内径千分尺； – 电子千分尺；
• •
晋江成达齿轮有限公司
二、量具的使用
• 游标卡尺
• 应用游标读数原理制成的量具有；游标卡尺，高度游标卡尺、深度游标卡尺 、游标量角尺(如万能量角尺)和齿厚游标卡尺等，用以测量零件的外径、内 径、长度、宽度，厚度、高度、深度、角度以及齿轮的齿厚等，应用范围非 常广泛。

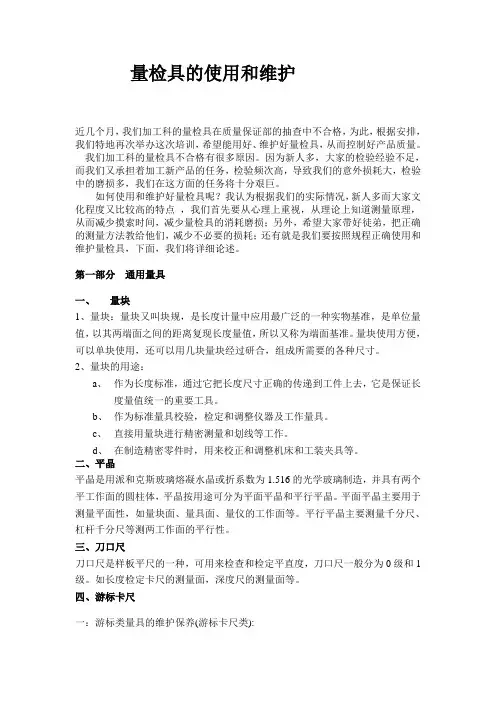

量检具的使用和维护近几个月，我们加工科的量检具在质量保证部的抽查中不合格，为此，根据安排，我们特地再次举办这次培训，希望能用好、维护好量检具，从而控制好产品质量。

我们加工科的量检具不合格有很多原因。

因为新人多，大家的检验经验不足，而我们又承担着加工新产品的任务，检验频次高，导致我们的意外损耗大，检验中的磨损多，我们在这方面的任务将十分艰巨。

如何使用和维护好量检具呢？我认为根据我们的实际情况，新人多而大家文化程度又比较高的特点，我们首先要从心理上重视，从理论上知道测量原理，从而减少摸索时间，减少量检具的消耗磨损；另外，希望大家带好徒弟，把正确的测量方法教给他们，减少不必要的损耗；还有就是我们要按照规程正确使用和维护量检具，下面，我们将详细论述。

第一部分通用量具一、量块1、量块：量块又叫块规，是长度计量中应用最广泛的一种实物基准，是单位量值，以其两端面之间的距离复现长度量值，所以又称为端面基准。

量块使用方便，可以单块使用，还可以用几块量块经过研合，组成所需要的各种尺寸。

2、量块的用途：a、作为长度标准，通过它把长度尺寸正确的传递到工件上去，它是保证长度量值统一的重要工具。

b、作为标准量具校验，检定和调整仪器及工作量具。

c、直接用量块进行精密测量和划线等工作。

d、在制造精密零件时，用来校正和调整机床和工装夹具等。

二、平晶平晶是用派和克斯玻璃熔凝水晶或折系数为1.516的光学玻璃制造，并具有两个平工作面的圆柱体，平晶按用途可分为平面平晶和平行平晶。

平面平晶主要用于测量平面性，如量块面、量具面、量仪的工作面等。

平行平晶主要测量千分尺、杠杆千分尺等测两工作面的平行性。

三、刀口尺刀口尺是样板平尺的一种，可用来检查和检定平直度，刀口尺一般分为0级和1级。

如长度检定卡尺的测量面，深度尺的测量面等。

四、游标卡尺一：游标类量具的维护保养(游标卡尺类):1、游标卡尺的结构和读数原理游标卡尺它的原理在于主尺和游标的联合运用，也就是利用主尺刻线间距与游标刻线间距差来进行细分读数的。
