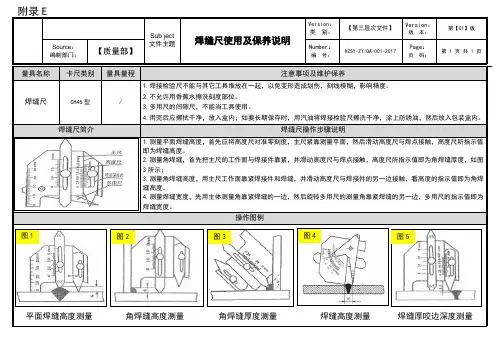

Sub ject
文件主题 焊缝尺使用及保养说明 Version：
类 别： 【第三层次文件】 Version：
版 本： 第【01】版
Source：
编制部门： 【质量部】 Number：
编 号： HZSY-ZY/QA-001-2017 Page：
页 码： 第 1 页 共 1 页
量具名称 卡尺类别 量具量程 注意事项及维护保养
焊缝尺 CH45型 / 1.焊接检验尺不能与其它工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。
2.不允许用香蕉水擦洗刻度部位。
3.多用尺的间隙尺，不能当工具使用。
4.用完后应擦拭干净，放入盒内；如要长期保存时，用汽油将焊接检验尺擦洗干净，涂上防锈油，然后放入包装盒内。
焊缝尺简介 焊缝尺操作步骤说明
1.测量平面焊缝高度，首先应将高度尺对准零刻度，主尺紧靠测量平面，然后滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。
2.测量角焊缝，首先把主尺的工作面与焊接件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为角焊缝厚度，如图3所示；
3.测量角焊缝高度，用主尺工作面靠紧焊接件和焊缝，并滑动高度尺与焊接件的另一边接触，看高度的指示值即为角焊缝高度。
4.测量焊缝宽度，先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，多用尺的指示值即为焊缝宽度。
操作图例
平面焊缝高度测量 角焊缝高度测量 焊缝高度测量 焊缝厚咬边深度测量 角焊缝厚度测量 图1 图2 图3 图4 图5 附录E
基础知识培训
1、 通信原理
2、 常用信号接口
常用视频信号接口
A、射频信号
射频即Radio Frequency，通常缩写为RF。表示可以辐射到空间的电磁频率，频率范围从300KHz～30GHz之间。射频简称RF射频就是射频电流，它是一种高频交流变化电磁波的简称。每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。有线电视系统就是采用射频传输方式。
在电子学理论中，电流流过导体，导体周围会形成磁场；交变电流通过导体，导体周围会形成交变的电磁场，称为电磁波。在电磁波频率低于100khz时，电磁波会被地表吸收，不能形成有效的传输，但电磁波频率高于100khz时，电磁波可以在空气中传播，并经大气层外缘的电离层反射，形成远距离传输能力，我们把具有远距离传输能力的高频电磁波称为射频，射频技术在无线通信领域中被广泛使用。
定义：射频信号就是经过调制的，拥有一定发射频率的电波。
在电磁波频率低于100kHz时,电磁波会被地表吸收,不能形成有效的传输,一旦电磁波频率高于100kHz时,电磁波就可以在空气中传播,并经大气层外缘的电离层反射,形成远距离传输能力,我们把具有远距离传输能力的高频电磁波称为射频,英文缩写:RF。
作用：为了能够在空中传播电视信号，必须把视频全电视信号调制成高频或射频（RF-Radio Frequency）信号，每个信号占用一个频道，这样才能在空中同时传播多路电视节目而不会导致混乱。
B、CVBS复合视频
也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
1 基础知识部分
第一篇建筑基础知识
一、建筑物
1、定义：
广义：人工建筑而成的所有东西。
狭义：即指房屋。是指有基础、墙、顶、门窗等，能够遮风挡雨，供人们在内居住、工作、娱乐、储藏物品、纪念或其他活动的空间场所，不包含构筑物。
构筑物：指房屋以外的建筑，人们一般不直接在内进行生产和生活活动。如烟囱、水塔、水井、隧道等。
2、分类：房地产行业对于建筑物的分类方式较多，标准也不尽相同，现仅介绍其中的几种分类方式。
按使用性质分：居住建筑、公共建筑、工业建筑、农业建筑
按层数分：低层（1～3层）、多层（4～7层）、小高层（8～12层）、高层（13层以上）、超高层（建筑总高度超过100米，不含单层建筑超过100米）。
按结构分：砖木结构、砖混结构、钢筋混凝土结构（分框架、剪力墙等）、钢结构。
二、建筑构造
1、基础：
定义：建筑物的组成部分，是建筑物地面以下的承重构件，它支撑其上部建筑物的全部荷载，并将这些荷载及自重传给下面的地基。
按构造形式不同分类：条形基础、独立基础、筏板基础、箱型基础（高层常用）、桩基础。
2、地基：
定义：不是建筑物的组成部分，是承受由基础传下来的荷载的土层或岩层。
3、墙体和柱：
竖向承重构件，支撑屋顶、楼面等，并将这些荷载和自重传给基础。
墙体分类：外墙、内墙；纵墙、横墙；承重墙、非承重墙。
4、门窗：
门的分类：平开门、推拉门、转门、卷帘门、弹簧门；木门、塑钢门、铝合金门等。 2 窗的分类：平开窗、推拉窗、旋转窗、固定窗、悬窗；木窗、塑钢窗、铝合金窗等。
5、地面、楼板和梁：
梁是跨过空间的横向构件。
6、楼梯：
一般由三部分组成：楼梯段、休息平台、栏杆扶手。
楼梯的宽度一般在1.2米左右。
住宅楼梯的倾斜度一般在15～20o
台阶分踏步和踢步两部分，踏步宽度在20～25cm、踢步在15cm时人们的感觉最舒适。
2.80米层高的住宅每跑9个台阶。
7、屋顶：
屋顶分平屋顶和坡屋顶。
量具的正确使用
与维护保养
手
册
张 松
2013年2月26日
第一章 计量器具的选用原则
一、 在选择计量器具时，既要考虑测量的准确性，又要符合经济原则，具体地说应：
A：所选取用的量具的测量范围必须满足工件尺寸的要求。
B：按被测工件的尺寸公差来选用量具，
二、 选用量具的测量极限误差，应按被测工件所允许的公差的1/10～1/3。
三、按被测零件的加工方法、批量和数量选择。
四、按被测零件的结构、特性选择。
五、按被测零件所处的状态、条件选择
第二章 游标类量具的原理和正确的使用方法
一、游标类量具分：游标卡尺、深度游标尺、高度游标卡尺、带表卡尺、电子数显卡尺。
二、游标类量具原理：是利用尺身刻线间距与游标刻线间距之差进行读数的量具。
注：带表卡尺是利用精密齿条和齿轮传动把直线位移转化为表指针角位移在尺身和表盘上读数的量具。
三、游标类量具的用途：测量工件内外尺寸、宽度、厚度、深度和孔距、划线等。 四、卡尺的使用与保养
1、检查与校对零位
使用卡尺前，应先检查外观是否正常，移动尺身时是否平稳，有无卡滞现象。如正常再检查其零位。具体方法是将两量爪紧密贴合，在光亮处观察有无明显光隙。再观察游标与主尺的零刻线是否对准，如对准可以使用，否则，进行修复后才能使用。
2、注意事项：
1）掌握好测力：
测量力对于卡尺来说是一个影响准确度的重要因素，测量时要掌握好量爪与工件表面接触时的压力，测量面与工件接触后，量爪应能沿工件表面滑动，但不能有松动、跌落的手感。有微动装置的卡尺应使用微动装置。
2）注意减少测量孔径的误差：
用内量爪测量孔径时，应先将固定量爪接触孔壁，再移动活动量爪找出最大尺寸，这样的测得值才是孔径尺寸。否则，测得值是弦长或其它尺寸。
3）读数时应在光亮处，水平放置卡尺，视线尽可能地垂直于所读的刻线，以减小视觉误差。
4）维护与保护
卡尺是机械加工行业中常用的计量器具之一，使用前应先将工件表面油垢及灰尘擦净，去掉毛刺，擦净量爪测量面，以保证测量准确度。测量完不要猛力抽出卡尺及工件上拖拉卡尺。不能向卡尺内喷油。不能用卡尺测量正在运动或炽热的工件，也不要将卡尺放在强磁场附近，以免受磁力线影响而磁化。 用毕应将卡尺及测量面擦拭干净，长期不用应在测量面上涂防锈油，然后放在盒内，大尺寸卡尺应平放而不能竖放，防止尺身弯曲变形。
