建筑工程识图-基本知识培训

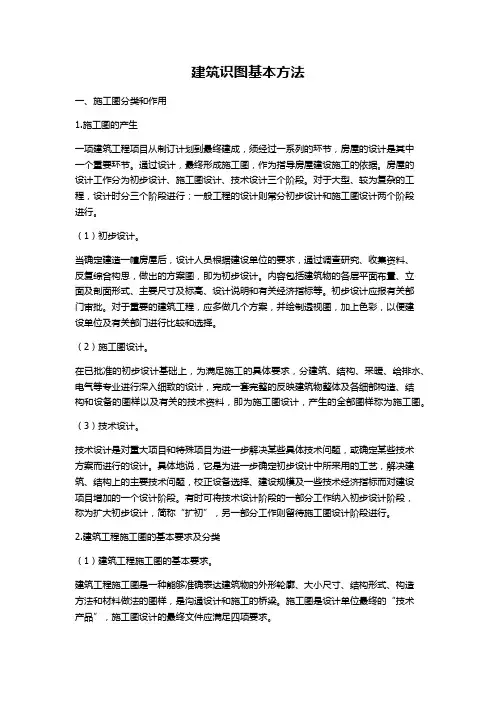

建筑识图基本方法一、施工图分类和作用1.施工图的产生一项建筑工程项目从制订计划到最终建成，须经过一系列的环节，房屋的设计是其中一个重要环节。

通过设计，最终形成施工图，作为指导房屋建设施工的依据。

房屋的设计工作分为初步设计、施工图设计、技术设计三个阶段。

对于大型、较为复杂的工程，设计时分三个阶段进行；一般工程的设计则常分初步设计和施工图设计两个阶段进行。

（1）初步设计。

当确定建造一幢房屋后，设计人员根据建设单位的要求，通过调查研究、收集资料、反复综合构思，做出的方案图，即为初步设计。

内容包括建筑物的各层平面布置、立面及剖面形式、主要尺寸及标高、设计说明和有关经济指标等。

初步设计应报有关部门审批。

对于重要的建筑工程，应多做几个方案，并绘制透视图，加上色彩，以便建设单位及有关部门进行比较和选择。

（2）施工图设计。

在已批准的初步设计基础上，为满足施工的具体要求，分建筑、结构、采暖、给排水、电气等专业进行深入细致的设计，完成一套完整的反映建筑物整体及各细部构造、结构和设备的图样以及有关的技术资料，即为施工图设计，产生的全部图样称为施工图。

（3）技术设计。

技术设计是对重大项目和特殊项目为进一步解决某些具体技术问题，或确定某些技术方案而进行的设计。

具体地说，它是为进一步确定初步设计中所采用的工艺，解决建筑、结构上的主要技术问题，校正设备选择、建设规模及一些技术经济指标而对建设项目增加的一个设计阶段。

有时可将技术设计阶段的一部分工作纳入初步设计阶段，称为扩大初步设计，简称“扩初”，另一部分工作则留待施工图设计阶段进行。

2.建筑工程施工图的基本要求及分类（1）建筑工程施工图的基本要求。

建筑工程施工图是一种能够准确表达建筑物的外形轮廓、大小尺寸、结构形式、构造方法和材料做法的图样，是沟通设计和施工的桥梁。

施工图是设计单位最终的“技术产品”，施工图设计的最终文件应满足四项要求。

1)能据以编制施工图预算；2)能据以安排材料、设备订货和非标准设备的制作；3)能据以进行施工和安装；4)能据以进行工程验收。

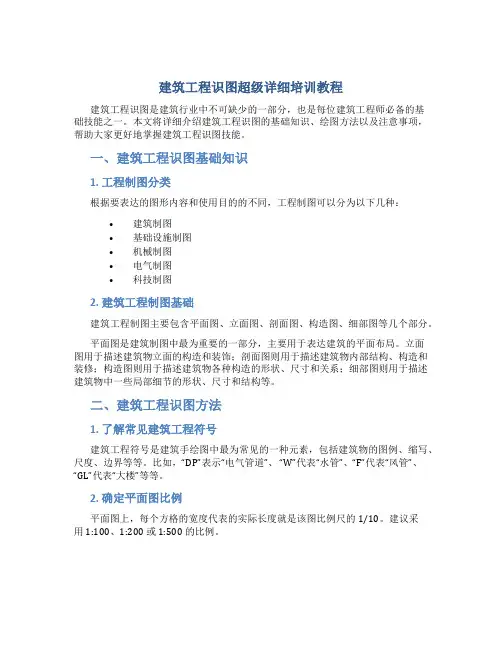

建筑工程识图超级详细培训教程建筑工程识图是建筑行业中不可缺少的一部分，也是每位建筑工程师必备的基础技能之一。

本文将详细介绍建筑工程识图的基础知识、绘图方法以及注意事项，帮助大家更好地掌握建筑工程识图技能。

一、建筑工程识图基础知识1. 工程制图分类根据要表达的图形内容和使用目的的不同，工程制图可以分为以下几种：•建筑制图•基础设施制图•机械制图•电气制图•科技制图2. 建筑工程制图基础建筑工程制图主要包含平面图、立面图、剖面图、构造图、细部图等几个部分。

平面图是建筑制图中最为重要的一部分，主要用于表达建筑的平面布局。

立面图用于描述建筑物立面的构造和装饰；剖面图则用于描述建筑物内部结构、构造和装修；构造图则用于描述建筑物各种构造的形状、尺寸和关系；细部图则用于描述建筑物中一些局部细节的形状、尺寸和结构等。

二、建筑工程识图方法1. 了解常见建筑工程符号建筑工程符号是建筑手绘图中最为常见的一种元素，包括建筑物的图例、缩写、尺度、边界等等。

比如，“DP”表示“电气管道”、“W”代表“水管”、“F”代表“风管”、“GL”代表“大楼”等等。

2. 确定平面图比例平面图上，每个方格的宽度代表的实际长度就是该图比例尺的1/10。

建议采用 1:100、1:200 或 1:500 的比例。

3. 确定绘图工具建筑工程制图最常用的工具就是铅笔、橡皮、尺子、直角板和图钉等。

建议使用矩形头尺子或平头尺子进行测量，直角尺则可用于绘制直角线。

4. 选择合适的绘图材料建议在纸上或卡纸上进行绘制，以保证图纸质量和颜色效果。

在绘制过程中，可使用不同颜色的笔或画笔来区分不同的部分和元素。

5. 使用辅助工具进行绘制为了保证图纸的精度和准确性，建议使用一些辅助工具进行绘制，如绕尺器、压痕线和水平线等。

三、建筑工程识图注意事项1. 注意细节建筑工程制图过程中，应注意图纸的每一个细节，如图纸的比例尺、字体和符号的规范化等。

2. 常用建筑工程符号的正确性建筑工程符号的正确使用是保证图纸能够被准确理解的重要保障，因此建筑人员需要熟练掌握常用建筑工程符号及其代表的含义，并在制图中准确使用。

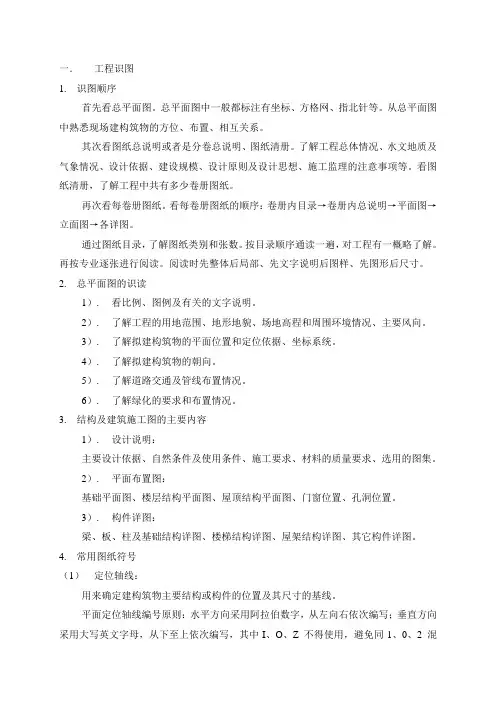

一．工程识图1.识图顺序首先看总平面图。

总平面图中一般都标注有坐标、方格网、指北针等。

从总平面图中熟悉现场建构筑物的方位、布置、相互关系。

其次看图纸总说明或者是分卷总说明、图纸清册。

了解工程总体情况、水文地质及气象情况、设计依据、建设规模、设计原则及设计思想、施工监理的注意事项等。

看图纸清册，了解工程中共有多少卷册图纸。

再次看每卷册图纸。

看每卷册图纸的顺序：卷册内目录→卷册内总说明→平面图→立面图→各详图。

通过图纸目录，了解图纸类别和张数。

按目录顺序通读一遍，对工程有一概略了解。

再按专业逐张进行阅读。

阅读时先整体后局部、先文字说明后图样、先图形后尺寸。

2.总平面图的识读1）.看比例、图例及有关的文字说明。

2）.了解工程的用地范围、地形地貌、场地高程和周围环境情况、主要风向。

3）.了解拟建构筑物的平面位置和定位依据、坐标系统。

4）.了解拟建构筑物的朝向。

5）.了解道路交通及管线布置情况。

6）.了解绿化的要求和布置情况。

3.结构及建筑施工图的主要内容1）.设计说明：主要设计依据、自然条件及使用条件、施工要求、材料的质量要求、选用的图集。

2）.平面布置图：基础平面图、楼层结构平面图、屋顶结构平面图、门窗位置、孔洞位置。

3）.构件详图：梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图、其它构件详图。

4.常用图纸符号（1）定位轴线：用来确定建构筑物主要结构或构件的位置及其尺寸的基线。

平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写英文字母，从下至上依次编写，其中I、O、Z 不得使用，避免同1、0、2 混淆。

附加定位轴线：用于次要承重构件处。

定位轴线的各种标注方法：（2）尺寸、标高：尺寸单位：米（m）——用于标高及总平面图；毫米（mm)——除标高及总平面图外的尺寸标注。

标高符号：标高数字：总平面图标注到小数点后两位，其余标注到小数后三位。

标高分类：（1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。

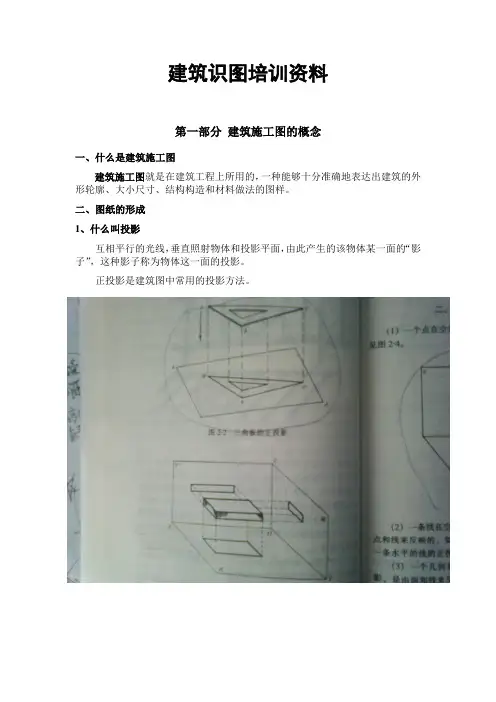

建筑识图培训资料第一部分建筑施工图的概念一、什么是建筑施工图建筑施工图就是在建筑工程上所用的，一种能够十分准确地表达出建筑的外形轮廓、大小尺寸、结构构造和材料做法的图样。

二、图纸的形成1、什么叫投影互相平行的光线，垂直照射物体和投影平面，由此产生的该物体某一面的“影子”，这种影子称为物体这一面的投影。

正投影是建筑图中常用的投影方法。

三角板的正影一块砖在三个面的投影2、点、线、面的正投影点的投影线和面的投影3、物体的投影物体在空间各投影面上的投影，都是以面的形式反映出来的。

对于一个空心的物体，仅它外表的投影是反映不出它的构造的。

人们用一个平面在中间切开它，让它的内部在这个面上投影，投到它内部的形状和大小，从而反映这个物体的真实。

建筑物也类似这样的物体，所以要有平面图和剖面图来反映内部构造。

4、视图上视图——人在这个物体的上部往下看，物体在下面投影平面上所投影出的形象。

前、后、侧视图——人在物体的前、后、侧面看到的这个物体的形象。

剖视图——人们假想一个平面把物体某处切开，移走一部分，人站在未移走的那部分物体剖切面前所看到的物体在剖切面上投影的形象。

房屋的剖切图三、建筑施工图的内容1、建筑施工图的设计2、建筑施工图的种类（1）建筑总平面图。

指说明建筑物所在的地理位置和周围环境的平面图。

一般在图上标出新建筑的外形、层次、外围尺寸、相邻尺寸；建筑物周围的地物、原有建筑、建成后的道路，水源、电源、下水道干线的位置，如在山区还要标出地形等高线等。

有的总平面图，设计人员根据测量确定的坐标网，绘出需建房屋所在方格网的部位和水准标高；为了表示建筑物的朝向和方位，在总平面图中还绘有指北针和表示风向的风玫瑰图等。

同时伴随总图还有建筑的说明，以文字形式表示，主要说明建筑面积、层次、规模、技术要求、结构形式、使用材料、绝对标高等应向施工者交待的一些内容。

（2）建筑部分施工图（3）结构施工图（4）电气设备施工图（5）给水、排水施工图（6）采暖和通风空调施工图3、图纸的规格（略）4、图标与图签（略）5、施工图的编排顺序一套房屋建筑的施工图按其建筑的复杂程度不同，可由几张或几十张图组成。
