移动通信爱立信基站设备2202系列工作原理

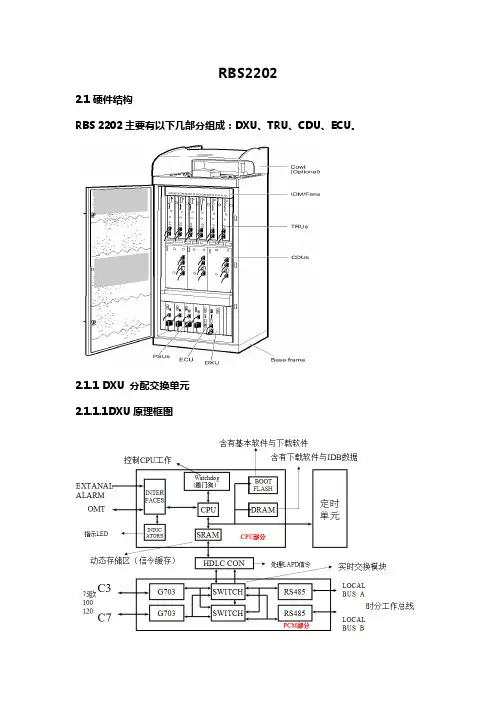

RBS22022.1硬件结构RBS 2202主要有以下几部分组成：DXU、TRU、CDU、ECU。

2.1.1 DXU 分配交换单元2.1.1.1DXU原理框图DXU 是RBS2000系列的核心控制单元，在RBS2202里用的较多的DXU 类型主要有DXU-01、DXU-11、DXU-21，由于新业务的发展，前面两种旧版DXU 已经被置换成为DXU-21。

2.1.1.2 DXU MO 结构：DXU MO 结构是指DXU 在BSC 管理对象中逻辑上被划分为几个功能模块。

（1）、MOCF —用于支持BTS 的O&M 总线。

（2）、MOTF —用于提供TRU 的时钟信号，用于产生TDMA 帧号与无线频率参考信号。

（3）、MOIS —用于对BSC 与TRU 之间的PCM 时隙进行交换，标准是16Kb/S 。

The DXU functionality can be modelled by its Managed Object structure. Timing information for the air interface (sent to Local Timing Units in TRUs):• Bit sync 270 kHz • Frame sync 217 Hz • Frame number（4）、MOCON—用于对LAPD信令进行集中与分解。

（5）、MODP—用于执行PCM的传输质量与故障监测。

后两个MO是可以选择的。

1、MOIS：MOIS—相应硬件是由EPIC电路来实现的。

每一个64K时隙相对于一个IS中的DCP点。

EPIC本来可以对6对2M口进行连接，但实际上有一对不用，所以共分成下面5组：•PCM A (DCP 1 to 31)•PCM B (DCP 33 to 63)•Munich interface (DCP 64 to 95)•Local Bus A (DCP 128 to 159)•Local Bus B (DCP 160 to 191)其中96至127这一组不用。

关于爱立信G网RBS2202基站设备的简介及一些告警处理办法1．设备简介以下为爱立信基站设备RBS2202的外观图：PSU：电源供给模块，以湖北联通为例，机柜有四路-48V转24V并行电源供给模块（最大配臵）ECU：电能控制模块，该模块控制所有模块供电，例如：所有散热风扇供电控制，ECU根据温度决定风扇是否启动。

DXU：分配交换单元，实际为基站主控单元，两M接口。

Base frame：底座CDU：合路及分离模块，提供全双工的信号合路，信号分离TRU：收发信模块，射频的调制和解调模块IDM/fans：内部分配模块/及散热风扇，机柜的加电空开面板2．基本配臵湖北联通定购的基站按CDU类型分为CDU_A和CDU_C+两种，基本站型除一些特例外基本为CDU_A型2＋2＋2，CDU_C+型2＋2+2以及CDU_C+型4＋4＋4这三种。

以下为这三种配臵的CDU内部结构图（1）CDU_A型2＋2＋2一块CDU_A型包涵两种共四个功能块，两个双工器（Duplexer），两个接收信号分离放大电路（RXDA），TRU1的发射信号经双工器，直接去天线A。

天线A接受到的RXA信号经RXDA后分离成两路一路去TRU1的RXA接口，另一路去TRU2的RXA接口。

同理天线B。

（2）CDU_C+型2＋2+2CDU_C+型包涵一个合路器，一个双工器，两个放大器，一个四路均分器一个两路均分器。

可以看到TRU1和TRU2的TX1和TX2发射信号经合路器合并成一路发射信号去了双工器，再去天线A。

同时天线A的RXA经双工器再由一放大器到四路均分器为TRU1和TRU2提供RXA信号，而天线B只提供一路RXB信号，经放大器到HLoutB接口，再通过CDU一根外部连线到HLin接口，最终到达两路均分器。

为TRU1和TRU2提供RXB信号。

（3）CDU_C+型4＋4＋4（两机柜三小区）这是一个用于城区话务忙的一个配臵，其一个小区最多支持四个TRU。

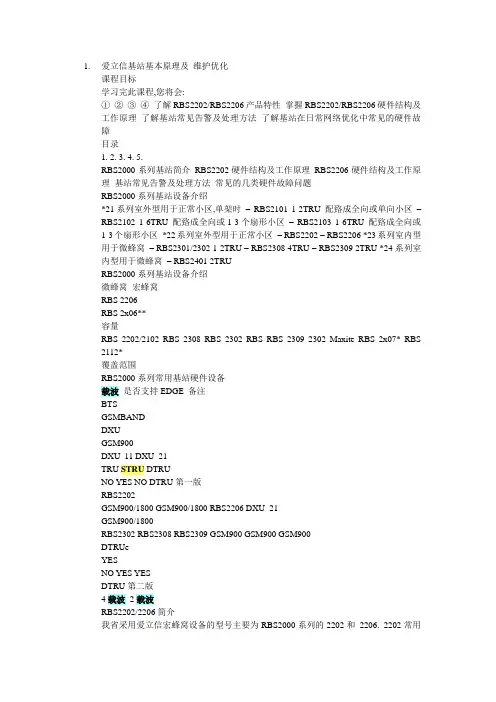

1.爱立信基站基本原理及维护优化课程目标学习完此课程,您将会:①②③④了解RBS2202/RBS2206产品特性掌握RBS2202/RBS2206硬件结构及工作原理了解基站常见告警及处理方法了解基站在日常网络优化中常见的硬件故障目录1. 2. 3. 4. 5.RBS2000系列基站简介RBS2202硬件结构及工作原理RBS2206硬件结构及工作原理基站常见告警及处理方法常见的几类硬件故障问题RBS2000系列基站设备介绍*21系列室外型用于正常小区,单架时–RBS2101 1-2TRU 配臵成全向或单向小区–RBS2102 1-6TRU 配臵成全向或1-3个扇形小区–RBS2103 1-6TRU 配臵成全向或1-3个扇形小区*22系列室外型用于正常小区– RBS2202 – RBS2206 *23系列室内型用于微蜂窝– RBS2301/2302 1-2TRU – RBS2308 4TRU – RBS2309 2TRU *24系列室内型用于微蜂窝– RBS2401 2TRURBS2000系列基站设备介绍微蜂窝宏蜂窝RBS 2206RBS 2x06**容量RBS 2202/2102 RBS 2308 RBS 2302 RBS RBS 2309 2302 Maxite RBS 2x07* RBS 2112*覆盖范围RBS2000系列常用基站硬件设备载波是否支持EDGE 备注BTSGSMBANDDXUGSM900DXU_11 DXU_21TRU STRU DTRUNO YES NO DTRU第一版RBS2202GSM900/1800 GSM900/1800 RBS2206 DXU_21GSM900/1800RBS2302 RBS2308 RBS2309 GSM900 GSM900 GSM900DTRUeYESNO YES YESDTRU第二版4载波2载波RBS2202/2206简介我省采用爱立信宏蜂窝设备的型号主要为RBS2000系列的2202和2206. 2202常用CDU为C+和D;2206常用CDU为G和F. 2202主要功能模块均为DXU,TRU,CDU,ECU等,2206主要功能模块为DXU,DTRU,CDU,CXU. 下面就其模块结构原理及功能进行介绍.2202和2206机架正面图2202宽:0.6米深:0.4米高:1.9米重:226kg22060.6米0.4米1.85米230kg目录1. 2. 3. 4. 5.RBS2000系列基站简介RBS2202硬件结构及工作原理RBS2206硬件结构及工作原理基站常见告警及处理方法常见的几类硬件故障问题RBS2202-C+RBS2202-DRBS2202基站总线结构图各单元缩写全拼和功能简介The Distribution Switch Unit (DXU) 分配交换单元provides a system interface to the A-bis interface and is used to cross connect individual time slots to transceivers. The DXU also provides the RBS synchronization timing reference for RBS operation. The Transceiver Unit (TRU) 收发信单元contains the receiver and transmitter circuitry needed for handling 8 time slots of information on the air interface. The TRU contains RF measurement circuits used for testing transmitter and receiver properties. The Combining and Distribution Unit (CDU) 合成与分路单元is responsible for combining transmitted signals from various transceivers and distributing received signals to all transceivers. The Energy Control Unit (ECU) 能源环境控制单元supervises and controls the power equipment (PSUs), and regulates the environment conditions inside the cabinet. The Power Supply Units (PSUs) 电源供电单元are fed by AC or DC mains supply voltage and provide the DC system voltage.RBS2202总线功能介绍本地总线– Local bus提供DXU,TRU和ECU单元的内部通信连接.时间总路线–时间总路线从DXU单元至TRU单元间传送无线空间的时钟信息.X总线– X总线在各个TRU单元间以一个时隙为基础传送话音/数据信息.它用于基带跳频. CDU总线–CDU总线连接CDU单元至各个TRU单元,帮助实现接口和O&M功能.该总线在CDU单元和TRU单元之间传送告警和RU单元的特殊信息.电源通信环路–源通信环路在ECU单元,各个PSU单元和各个BFU单元之间传送控制和管理信息. DXU (Distribution switch Unit,分配交换单元)DXU是RBS2000的中央控制单元,它具有下面的几个功能:1. 传输时隙分配交换,SWITCH的功能 2. 面向BSC的接口; 3. 定时单元,与外部时钟同步并提供内部参考同步信号; 4. 外部告警的连接,所有机架外的告警信号接口; 5. 本地总线控; 6. 制物理接口G.703,处理物理层与链路层; 7. OMT接口,提供用于外接终端的RS232串口;8. 处理A-BIS链路资源,如安装软件先存贮于刷新存贮器后, DRAM下载; 9. 信令链的解压与压缩(CONCENTRA TES),及依TEI来分配DXU信令与TRU信令; 10. 保存一份机架设备的数据库.第一:机架安装的硬件单元即所有RU单元识别,物理位置,配置参数.第二,硬件单元的产品编号,版本号,序列号等.DXU:Distribution Switch Unit (分配交换单元)DXU的面板图及各个指示灯的意义红——存在故障,用OMT检查黄——警告!没有进入操作状态, 还不能离开基站绿——正常工作闪——等待,表示转换过程**FAULT 灭——DXU无故障. 亮——DXU有故障. 闪——1)DXU或RU数据库丢失或正在升级数据库. ——2)软件丢失——3)RU检测到与上级RU失去联系DXU的面板图及各个指示灯的意义全部指示灯亮表示自检过程, 全部灯熄,表示已执行RXESI:MO=RXOCF-X. OPERA TION: –闪(或与FAULT灯交替闪)——表示软件的更新过程,与BSC版本不同时出现,若版本相同时,只做比较,时间不长,上述指示灯不闪. –亮——表示已RXBLE:MO=RXOCF-X;解闭成功LOCAL: –亮为本地状态,灭为BSC远端控制的状态,闪为正状态变换BS FAULT: –亮——表示:DXU管理的所有设备中出现故障,此信息由设备管理总线提供.IDB的安装与机架不符也会出现此情况.具体内容可用命令查出FAULT CODE,或在OMT中查出. –闪——表示设有INSTALL IDB,(当然安装后要RESET CPU,因安装只是大致配臵,详细的内容在RESET后才由DXU通过设备管理总线去获取相应硬件的信息:如TRU的具体序列号.一个有益的提示:通过查序号可知各个TRU是否同类产品,因不同产品时,有可能影响跳频)DXU结构原理图DXU结构原理DXU的配臵数据通过LAPD链由BSC进行,不必一个独立的时隙及专门的硬件设备,DXU共分成下面的四个功能块: 1. 脉冲编码调制PCM,即DIP(以后定义为MO DIP),PCM功能块它的作用是:将PCM的时隙提取并通过LOCAL BUS送TRU单元.2. 中央处理器单元CPU(以后定义为MO CF),CPU功能块的作用是: RUs的软件安装;支持OMT接口与提取时隙信息;操作与维护;内外部告警.3. 中央定时单元CTU(以后定义为MO TF),CTU功能块的作用是:为TRU单元提供稳定的参考信号,它可以与PCM同步.4. 高级数据链路处理HDLC(以后定义为MO CON),HDLC处理器功能块用于:读出控制信息并分配至DXU,TRU等单元. 另外还有一个完全由BSC配臵的纯软件模块(即MO IS).DXU内部传输连接示意图DXU1 PCM A Pract Acfa (DP 0) 312 Mb/s or 1,5 Mb/s 2 Mb/s EPIC (IS) 33 PCM B Pract Acfa (DP 1) 63128 145 146 159 2 Mb/s 160 177 178 191 87 88 95 LB B LB ATRU 0-11 ECU 0-1图示中有虚线的DCP为基站专用所以不能做为与BSC与基站的通信用. TS0,TS32用于时钟,且有进入IS之前已被提取,所以没有0,32 这两个DCP点.64 2 Mb/sMUNICH (CON)CPU (CF)TRU(TRansceiver Unit,收发信单元)发信机板执行下行链路的信号的调制和放大,附加的发信模块执行VSWR 的监视功能.VSWR直接在载波内部计算,并在LAPD链上传送信息,同时也在OMT中可以监视.另一方面可以在TRU内部直接进行无线环路测试检查误码率. 接收机板执行上行链路的信号的解调, 并把解调后的信号送至TRUD部分. TRU的特点:将TRUD,RRX,RTX 三位一体化.连接的有LOCAL ,X, TIMING,CDU等BUS.并执行信号的各种处理过程.TRU:Transceiver Unit (收发信单元)TRU的面板图及各个指示灯的意义左图是TRU的面板结构示意图FAULT灯,OPERA TION灯交替闪烁表示软件更新DXU灯正常,TRU FAULT灯闪表示: 1)DXU与TRU失去联系(2A41) 2)软件丢失(2A25) 3)扩展架地址跳错4)IDB错等TRU结构原理图TRU各模块的功能和特点TRUD功能可看作是TRU的控制器,它经由本地总线,CDU总线,定时总线和X总线与其它的RBS单元相连接,TRUD执行例如信道编码, 插入,加密,突发脉冲串格式和Viterbi 均衡等上行和下行链路的数字信令的处理作用. 发信机板执行下行链路的信号的调制和放大,附加的发信模块执行VSWR的监视功能. 接收机板执行上行链路的信号的解调,并把解调后的信号送至TRUD 部分. 无线环路是在TX和RX之间形成环路来测试整个TRU的,它是通过产生一个测试信号并将它环回来测试其误码率(BER)的.TRU背板连线图合成器介绍COMB是在基站上的使几部发信机能连接到同一天线的功率合成设备, 它能使每部发信机的RF能量送至天线而不会对其它的连接到同一天线的发信机产生串扰,有两种类型的功率合成器: *混合型宽带功率合成器(H-COMB) *滤波型窄带功率合成器(F-COMB)CDU-C+工作原理合成器功能混合型功率合成器(H-COMB)混合型功率合成器是一种宽带设备,它允许在发射带宽内所有前向的频率信号通过,每个H-COMB能把两部发信机的信号合成到同一天线.但每个H-COMB都有3dB 的插入损耗,如果有四部发信机分两级全成将有6dB的插入损耗.滤波型功率合成器(F-COMB)滤波型功率合成器是一种窄带设备,它只允许选择在发射带宽内一个频率信号通过,这种合成器不管系统有多少部发信机它都有4dB的插入损耗,多用于多发信机的系统中. 这种合成器中有一个步进马达用于它的调谐,调谐时间大约需要5--7秒.CDU( Combing and Distribution Unit,合成与分路单元)CDU-C+CDU-DCDU的功能介绍CDU是TRU和天线系统的接口,它允许几个TRU连接到同一天线.它合成几部发信机来的发射信号和分配接收信号到所有的收信机,在发射前和接收后所有的信号都必须经过滤波器的滤波,它还包括一对测量单元,为了电压驻波比( VSWR)的计算,它必须保证能对前向和反向的功率进行测量. CDU的硬件功能包括:发信机的功率合成; 收信信号的前臵放大和分配; 天线系统的管理支持; RF的滤波; 天线低噪声放大器的功率供给和监视; 内设的RF内部环行器用于防止RF的反射功率损坏CDU.CDU结构原理Pr PfTX T R U TXBP 双工器Meas. CouperPrTX/RX 至天线Pf Test1 Pr Test1PfTXBPCDU Bus双工器Meas. CouperTDUPr PfMS Test Pf Test2 Pr Test212C RXAO&MTX/RX 至天线RXDA T R UPr PfRXA RXBDirect CouperRXBPRX TestARXDARXBDirect CouperRXBPRX TestACDU类型目前使用的CDU有三种型号,CDU-A,CDU-C,CDU-C+,CDU-D.第一种不采用合成技术,第二,三两种采用HCOMB,后一种采用FCOMB.HCOMB的特点是只能进行两路信号的合成,损耗大约为3dB.这种合成器的造价低.但只能进行2路信号的合成,如果要将4路信号合成,则需要经过两级所以损耗加大至6dB,在第四期工程中,大部分采用CDU-D型合成器,它的特点是可以进行多至12路信号的合成,加上采用双极性天线,只用到两条馈线,施工特别简单.H-COMB&F-CONB示意图发信机HCOMB-3dBHCOMBHCOMB天馈线-3dB发信机. . .FCOMB天馈线-4dBCDU配臵CDU配置要把握好CDU与TRU之间的控制关系CDU配置要把握好CDU与天馈线系的关联情况(能实现发射与分集接收功能).采用A型CDU的配臵A型CDU结构简单,安装容易,没有合成器,是2000系列初期的产品,一个所带的TRU 数不能超过两个,多用于规模小的偏远基站配臵.CDU-A型原理图ANT-A ANT-BDUPLEXER RXDACDU-ADUPLEXER RXDATXARXA TRU1RXBTXBRXA TRU2RXBCDU-A FOR GSM900 由于CDU由TRU控制,通过CDU-BUS来执行,一个整体的CDU 起码必须有一个TRU来执行控制,所以CDU-A最少可以安装1台TRU. Duplexer双工器示意图至天线发信带通滤波器收信带通滤波器发信机RF输出收信机RF输入CDU-A型(用于DCS1800或PCS1900 )ANT ANTALNAALNACDU-A RXDA RXDATXARXA TRU1RXBTXBRXA TRU2RXB采用C型CDU的配臵C型CDU采用混合型的合成器(Hybrid),一般要两个CDU成对使用,信号的损耗不少于3DB,配臵TRU的数目基本不受限制,所需要的天线数较多,增加载波一般要增加天线,扩容较麻烦.CDU-C型原理图CDU-C型ANT-A ANT-BDUPLEXERCDU-CDUPLEXERCDU-CCOMBINERRXDACOMBINERRXDATXATXBTXATXBCDU-C FOR GSM900MHZ 一个CDU只连接一条收发天线,为分集接收的需要,至少要安装两台CDU-C,而CDU受TRU控制,所以至少要有2台TRU,且每个CDU各安装1个.即1,3或2,4,而且当开通3个TRU时, 还要先开通1,3,后再开通2.CDU-C型CDU-C型两个C型CDU交叉连接方式CDU-C型连接6个TRU示意图CDU-C型连接6个TRU实物图采用C+型CDU的配臵C+型CDU是C型的后续产品,也是采用混合型的合成器,机构与C型CDU差不多. CDU-C+型C+型CDU是在C型CDU的基础上的改良型CDU,它比C型CDU多了HLOUT B和Rx Ant B两个接口,除了可以连接成C型CDU的使用,也可以连接成类似A型CDU的使用(通常用于一个小区只有两个TRU以下的情况). CDU-C+型原理图CDU-C+型C+型CDU连接成A型使用A型接法原理图C型接法原理图C型接法实物图不管是C或C+型的CDU作交叉连接或自环连接时HL Out端口一定要连接3DB的衰耗器,以保证接收信号的平衡.CDU-C+跨架连接如果涉及到主柜与扩展柜之间的CDU连接,跨架连接线通常用3米的跳线(它的衰耗值约为1dB).采用D型CDU进行配臵与A,C,C+型CDU不同,D 型CDU由DU,FU或FUd, CU等三个部件组成.采用滤波型的合成器,DU是分配单元,FU/Fud是滤波单元(其中d指双工),CU为合成单元. D 型CDU使用灵活,不受TRU 数的限制,若采用双工的话, 无论载波数多少,都只使用两付天线,增加载波不用象C型要增加天线,对基站的扩容带来很大的方便.常用于用户密集基站规模较大的区域.FU与CU连接图CDU-D型原理图CDU-D 1x6 without TMACDU-D 1x6 with TMACDU-D 1*12 WITHOUT TMAFCOMBTRUTRUTRUFCOMBTX/RX(M架上) TX/RX(E架上)TRU TRUFCOMBFCOMBTRUFCOMBTRUTRUTXFCOMBTXBPDUPLMCURXRXDRXDRXBP+ RXDARXAnt-A RXAnt-BRXBP+ RXDA,AS ABOVETRU7-12HL OutA1 HL Out A2 HL OutB1 HL Out B 2CDU-D 1*12 WITH TMATRU TRU TRU FCOMB FCOMB DUPLTRUTX/RXTX/RXDUPL LNATMATRU TRUFCOMB FCOMBLNATMATRU TRUFCOMBTXFCOMBTXBPMCURXRXD RXDRXBP+ RXDA RXBP+ RXDAAS ABOVE,TRU7-12ECU (Energy Control Unit,能源环境控制单元)ECU控制和管理电源和与之相关的环境设备(PSU 单元,风扇),并调节机箱内的气候情况以保证设备的工作系统能够正常运作.对于宏蜂窝RBS2202机架, 一般只执行对FAN的控制, 依据是各个RU(替换单元)内的温感器,并通过FCU来执行.目录1. 2. 3. 4. 5.RBS2000系列基站简介RBS2202硬件结构及工作原理RBS2206硬件结构及工作原理基站常见告警及处理方法常见的几类硬件故障问题RBS2206机架结构天线跳线直接连接到CDU上, 可以降低RF功率损耗机架上所有连接域模块化, 更容易更换专用的电缆通道使其容易连接更容易够及或更换电源接口和内部连线机架门可以左,右两边安装RU内部温度控制冷却硬件支持GSM 1900RBS2206&RBS2202比较相同尺寸-双倍容量0.24 m22x22022206RBS2206单机架支持12个收发信机的室内宏蜂窝基站RBS 2206的主要特性12个TRX 容量改善相同配臵的射频(RF)性能与RBS 200, RBS 2202和RBS 3202 (WCDMA)的覆盖区相同含底座的总高度:1820 mm 满配臵机架重量:230 kg 支持双频双工塔顶放大器(TMA) 使用标准的非平衡75 Ohm BNC传输接口可以与RBS 200和RBS 2000共站HW硬件支持: - 为运行EDGE技术提供高达12个收发信机- 提供4路分集接收- 支持IP-BSS技术- 支持WCDMA外挂收发信机单元(wTRU) 新定义的硬件单元CDU-F 高容量基站的滤波型合成器CDU-G 兼顾容量和覆盖的合成器CXU SW软件控制RX配臵转换dTRU 内含两个TRX的可替换单元DXU21 基于核心RBS平台的新型DXU PSU 增强容量的新型PSURBS2206机架逻辑结构Y-LINK支持EDGE 支持高速数据链路(最高13Mb/s) 取代Timing Bus, Local Bus and X Bus DXU和TRU之间采用新的点对点接口支持低电压脱离DXU 21的背板接口兼容2102/2202 机架每块dTRU有两条Y links (每个收发信机配臵一条) 每条Y link分成两个界面: – Y1: 发信机控制信令– Y2: 上下行话务数据EPC Bus(环境及功率控制)采用光纤接口,可有效避免电磁干扰替换电源通信链路在完整的2206系统中连接DXU,PSU, BFU和FCU在完整的2106系统中连接DXU,PSU, BFU,FCU ,A/C和ACCU 速率为40 Kb/s CDU-BUSCDU Bus包含两个部分: CDU-TX Control Bus and IOM Bus1. CDU-TX Control Bus 标准RS-485接口连接CDU和dTRU 传送VSWR测量结果2. IOM Bus 包含3个I2C(信息与控制)接口背板连接DXU, CDU, CXU, OXU传送CDU中的RX监测信息,还包括温度,指示灯,线缆连接等负责传送合路器控制信息传送CXU的线缆交叉连接指示和(CDU F) 监测信息原理RBS2206环境控制系统架顶安装有4个风扇一个FCU (Fan Control Unit风扇控制单元)DXU, TRU, CDU & PSU中安装有温度传感器DXU执行环境监测和管理4个风扇一起工作但有所分工: –风扇1 & 4主要冷却DXU-PSU 机框–风扇2 & 3主要冷却CDUs和dTRUsRBS2206机架支持Dua Band(双频带)Transceiver Group Synchronization(TG同步)通过同步使2个RBS在同一cell工作需要两个同频机架最大支持128 trx 最多支持64 TGsDXU 21 (Distribution Switch Unit,分配交换单元)传输接口: - 可支持四个2 Mbit E1/T1接口- 总容量高达8 Mbit/s Abis传输速率可移动的闪存卡,使其更易装载BTS软件支持外部同步总线(ESB) 内建架内环境控制EC-泛函性(RBS 2206无需ECU) 硬件支持: - 在高达12个收发信机时可支持EDGE 调制方式- 为定位业务(GPS)提供一个接口- IP-BSS 实时路由器的应用- 配臵了分组控制单元(PCU) - 提供BTS间的同步DXU 21实物图DXU21内部框图dTRU(Double Transceiver Unit,双收发信单元)在一个普通TRU相同尺寸的设备中集成了两套收发信机有两个版本, 一个支持GMSK话音,一个支持8-PSK(EDGE)和GMSK话音有4个频带版本:GSM 800, E-GSM 900, GSM 1800, or GSM 1900 内部集成宽频带混合型合路器(配合CDU-G) 支持软件加电自动选择A5/1或A5/2计算法则硬件支持: - 超远覆盖距离(2时隙,121 km) - 4分极接收dTRU内部框图dTRU实物图CDU-F&CDU-GCDU-FCDU-GCDU-F(高容量滤波型合成器)灵活的滤波型合成器–一个机架支持1, 2 或 3 个小区使用一个机架时,每小区可高达12个收发信机,仅用两条天线仅支持基带跳频CDU-F实物图CDU F滤波型合成器与CDU-G, CDU-C+ 和CDU-A的大小一样支持E-GSM 900 或GSM 1800 使用E-GSM900时,需600 kHz的信道间隔;使用GSM1800时,侧需800 kHz 一副逻辑发射天线支持高达6个合成载波(或使用一副正交极化天线可达12个载波) 始终支持TX/RX共用天线支持1, 2 或 3 个小区和双频配臵硬件为支持EDGE技术提供准备CDU-G(宽带合成器)灵活的合成器–宽带模式–支持4个收发信机–支持合成器跳频和基带跳频CDU G使用了混合型合成或无合成器配臵(混合型合成器位于dTRU上) 与CDU-F, CDU-C+ 和CDU-A大小一样支持E-GSM 900 或GSM 1800两副逻辑发射天线支持4路合成或2路无合成载波(或一副正交极化天线)始终支持TX/RX共用天线支持1, 2 或 3 小区和双频配臵硬件为支持EDGE技术提供准备CXU( Connection Switch Unit,配臵转换单元)不受频率限制把来自CDU的RX型号分配至dTRU 通过软件控制内部线路连接使RBS 2x06扩容或重新配臵不需要更改RX线缆的连接一套RX连线可满足所有配臵的需求一款CXU可以满足所有CDU-F, CDU-G的配臵CXU实物图CXU连接图使用混合型合成器的CDU-G到CXU 和dTRU 上连线图CXU连接图使用无混合型合成器的CDU-G 到CXU 和dTRU上连线图CDU F3x2 or 3x4配臵3x2 or 3x4 带塔放配臵CXU每扇区4 TRX配置单机架最多3个扇区(2+2+2 or 4+4+4)CDU F1x8 配臵1x8 带塔放配臵CXU每扇区8 TRX配臵单机架最多两个扇区(8+4+0 or 4+8+0)CDU F4+8+0 配臵8+4+0 配臵CDU F1x12 配臵1x12 带塔放配臵CXU每扇区12 TRX配臵单机架一个扇区(12+0+0)CDU F2x6 配臵2x6 带塔放配臵CXU单扇区 6 TRX配臵单机架最多两个扇区(6+6+0)CDU G3x2 or 3x4 配臵3x2 or 3x4 带塔放配臵CXU扇区4 TRX配臵单机架最多3个扇区(2+2+2 or 4+4+4)CDU G1x8配臵1x8 带塔放配臵CXU扇区8 TRX配臵单机架最多2个扇区(8+4+0 or 4+8+0)CDU G1x12 配臵1x12 带塔放配臵CXU扇区12 TRX配臵一个扇区一个机架(12+0+0)CDU G2x6 配臵2x6 带塔放配臵CXU扇区6 TRX配臵单机架最多2个扇区(6+6+0)目录1. 2. 3. 4. 5.RBS2000系列基站简介RBS2202硬件结构及工作原理RBS2206硬件结构及工作原理基站常见告警及处理方法常见的几类硬件故障问题RBS2000故障代码的描述BTS的故障是按故障的起因和重要性进行分类的: 1A级:MO内的故障,它会影响MO 的功能特性. 1B级:MO外的故障,它也会影响MO的功能特性. 2A级:MO内的故障,它不会影响MO的功能特性. BSC要接收以上的BTS故障报告,应采用下列措施: 1A 级:MO退出操作和测试. –如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态. –如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警. 1B级:MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警. 2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态. 应注意的是:CF 或TRXC上的2A级故障在从属MO中却被认为是1级故障. 总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.RBS2000故障代码的描述BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得. 从BSC 上获得: - 在MO中所有激活的告警: RX ASP:MO=RXO…; - 在TG中所有激活的故障(1级): RXMFP:MO=RXOTGx,FAULTY,SUBORD; - 在MO中所有激活的故障: RXMFP:MO=RXO…; - MO的故障记录: RXELP:MO=RXO…; 从OMT上获得: - 在TG中所有激活的故障: "System view(系统视图) / 选择RBS 2000 / Operations操作(或按右键) / Monitor(监视)/ Fault status(故障状态)" - 某个RU的故障记录: "Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)" (只有DXU, TRU和ECU才有记录区).RBS2000常见告警分析和处理设备故障往往表现在BS FAULT,BSC方可以直接进行监测,其中有A1,B1, A2和A3告警.在处理这类故障时最好是有RBS2000的FAULT CODE的资料,然后根据现场实际情况进行具体分析(用OMT查看BS FAULT),尽快查出故障的原因;下面就平时常见的BS FAULT进行分析和处理.一. CF类1.2. 3. 4. 5. 6. 7.CF.FC=2A/8 一般为天馈线的发射部分故障或CDU,CU故障;(此时TX 并没有闭塞,VSWR在1.8范围内,当天馈线的VSWR超过2.2时,TX闭塞, 表现为TX.FC=1B/4); CF.FC=2A/18,为市电停引起,一般系统电压(电池电压)降到22.5V或高于29.0V,这就应当即确定是什么原因引起的,立即采取相应措施进行处理; CF.FC=2A/19,一般在交流站出现,为光纤环路故障; CF.FC=2A/21,一般在交流站出现,为PSU230故障; CF.FC=2A/22,一般在交流站出现,为市电停或交流故障; CF.FC=2A/23,一般为FAN或FCU故障; CF.FC=2A/26,一般为温感器故障;RBS2000常见告警分析和处理8. CF.FC=2A/33,这类故障原因较多,有天馈线,TRU,CDU(CU) ,和RX射频线的连接,具体定位得进行分析; ①②先检查RX射频线的连接(包括CDU-C,CDU_C+的HL-OUT到HL-IN的连线)是否良好; 然后检测天馈线的VSWR是否正常(可以用OMT大概的看看VSWR是否正常),但由于现使用双极化天线,这给故障定位带来一定的难度, 此时可以对调室内跳线(机架顶或CDU处,只要便于操作方便即可); 然后对进行LOCAL和REMOTE的操作,如此时BS FAULT 消失,则为此TRU或此TRU 对应的CDU故障(利用此种方法定位TRU故障的准确性高且简单方便实用,同时有助于定位为CDU故障的情况);③9. 10.CF.FC=2A/41,一般为TRU 掉电或在拆走TRU后没有更改IDB数据所致; CF.FC=2A/42,一般为ECU故障;RBS2000常见告警分析和处理二. TRXC类TRXC.FC=1A/13,一般为载波坏,并有红灯告警; TRXC.FC=1B/0,一般为CU故障,更换OK;三. TX类TX .FC=1B/4,一般为天馈线故障,并载波的TX自动闭塞(此时的发射天线的VSWR 肯定高于2.2);四. TF类TF .FC=1B/1,一般为DXU故障,此时应考虑更换DXU了;目录1. 2. 3. 4. 5.RBS2000系列基站简介RBS2202硬件结构及工作原理RBS2206硬件结构及工作原理基站常见告警及处理方法常见的几类硬件故障问题常见的几类硬件故障问题1. 由于存在告警,引起基站覆盖变差当基站覆盖区域信号不好时,可以通过升降天线高度,检查天线俯仰角和方向角,检查驻波比等手段来增大覆盖范围.当相邻小区产生干扰时,也可以通过这些手段减小基站覆盖范围来减小干扰. 例如:有用户反映某基站附近手机信号不好,在基站周围路测时发现,距基站500米处手机信号电平为-85dBm左右通信正常,距基站3 公里处降到-98dBm左右,已无法正常通信,而其间地势平坦无任何阻挡,显然基站覆盖范围明显低于正常水平.经过检查,天线高度和天线俯仰角,方向角都属正常范围,但天线驻波比高达1.7,在对基站安装状况进一步检查时发现,天馈线接口松动是导致驻波比增高,覆盖范围减小的直接原因.常见的几类硬件故障问题2. 由于天馈线的错接,引起的话音质差测试中发现某公司院内信号时强时弱,在-70 dBm ~-95 dBm间波动(待机和通话状态都有此现象),声音时断时续. 经查基站载频板没有问题,此处应为某基站第2小区覆盖的区域,但是多数时间占用第3小区的信号,而且2,3小区切换较频繁.后检查天馈线部分,发现第2小区两根馈线分别错接到1小区和3小区的天线上,这样就造成2小区的覆盖范围与1,3小区的天线覆盖范围重叠,致使2,3小区切换频繁.在馈线重新连接后,小区信号覆盖正常.常见的几类硬件故障问题2. 硬件隐性故障,引起接通率低手机信号强度高,但通话时接通率低,在排除交换侧质量问题和外界干扰等情况外,虽然基站并没有出现告警,但很可能是由于硬件老化造成的.例如:某基站1小区内用户待机状态信号良好,但用户无论作被叫还是主叫都需要多次拨打,才能接通,而且接通时信号变弱,有时甚至被切换到相邻小区.随后采用对1小区所属的3个载频逐一锁死的方法进行测试,发现只有在TRU0被禁止工作时,才能实现正常通话, 由此判定该站1小区第一块载频板有问题,在更换TRU0后,重复测试,通话恢复正常.。

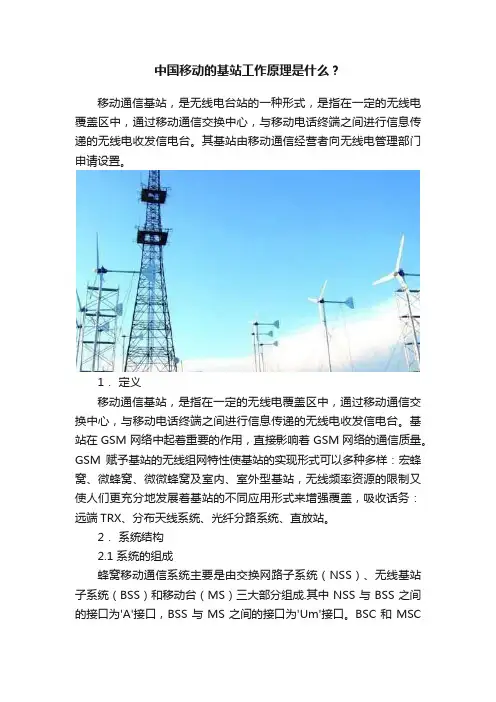

中国移动的基站工作原理是什么？移动通信基站，是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台。

其基站由移动通信经营者向无线电管理部门申请设置。

1．定义移动通信基站，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台。

基站在GSM网络中起着重要的作用，直接影响着GSM网络的通信质量。

GSM赋予基站的无线组网特性使基站的实现形式可以多种多样：宏蜂窝、微蜂窝、微微蜂窝及室内、室外型基站，无线频率资源的限制又使人们更充分地发展着基站的不同应用形式来增强覆盖，吸收话务：远端TRX、分布天线系统、光纤分路系统、直放站。

2．系统结构2.1 系统的组成蜂窝移动通信系统主要是由交换网路子系统（NSS）、无线基站子系统（BSS）和移动台（MS）三大部分组成.其中NSS与BSS之间的接口为'A'接口，BSS与MS之间的接口为'Um'接口。

BSC和MSC之间的接口称为A接口，具体地说，A接口采用E1接口，Um接口是空中接口，是MS与BTS之间的通信接口。

2.2 交换网路子系统（NSS）MSC：移动业务交换中心，对位于它所覆盖区域中的移动台进行控制和完成话路交换的功能实体，也是移动通信系统与其它公用通信网之间的接口。

VLR：拜访位置寄存器，是一个数据库，是存储MSC为了处理所管辖区域中MS（统称拜访客户）的来话、去话呼叫所需检索的信息。

HLR：归属位置寄存器，也是一个数据库，是存储管理部门用于移动客户管理的数据。

AUC：鉴权中心，用于产生为确定移动客户的身份和对呼叫保密所需鉴权、加密的三参数（随机号码RAND，符合响应SRES，密钥Kc）的功能实体。

EIR：也是一个数据库，存储有关移动台设备参数。

2.3 无线基站子系统（BSS）BSS系统是在一定的无线覆盖区中由MSC控制，与MS进行通信的系统设备，它主要负责完成无线发送接收和无线资源管理等功能。

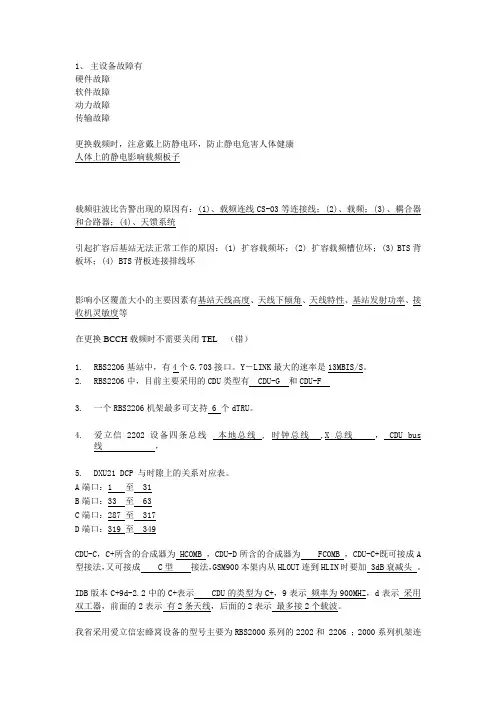

1、主设备故障有硬件故障软件故障动力故障传输故障更换载频时，注意戴上防静电环，防止静电危害人体健康人体上的静电影响载频板子载频驻波比告警出现的原因有：(1)、载频连线CS-03等连接线；(2)、载频；(3)、耦合器和合路器；(4)、天馈系统引起扩容后基站无法正常工作的原因：(1) 扩容载频坏；(2) 扩容载频槽位坏；(3) BTS背板坏；(4) BTS背板连接排线坏影响小区覆盖大小的主要因素有基站天线高度、天线下倾角、天线特性、基站发射功率、接收机灵敏度等在更换BCCH载频时不需要关闭TEL （错）1.RBS2206基站中，有4个G.703接口。

Y－LINK最大的速率是13MBIS/S。

2.RBS2206中，目前主要采用的CDU类型有CDU-G 和CDU-F3.一个RBS2206机架最多可支持 6 个dTRU。

4.爱立信2202设备四条总线本地总线 , 时钟总线 ,X总线， CDU bus线，5.DXU21 DCP 与时隙上的关系对应表。

A端口：1 至 31B端口：33 至 63C端口：287 至 317D端口：319 至 349CDU-C，C+所含的合成器为 HCOMB ，CDU-D所含的合成器为FCOMB ，CDU-C+既可接成A 型接法，又可接成C型接法，GSM900本架内从HLOUT连到HLIN时要加 3dB衰减头。

IDB版本C+9d-2.2中的C+表示CDU的类型为C+，9表示频率为900MHZ，d表示采用双工器，前面的2表示有2条天线，后面的2表示最多接2个载波。

我省采用爱立信宏蜂窝设备的型号主要为RBS2000系列的2202和 2206 ；2000系列机架连接方式有级连， TG同步和主附架。

6.基站时钟板告警有可能是软件版本和硬件版本不匹配造成。

(T)7.以下（ D ）项不是TRU的功能？8.A、功率放大B、信号处理 C、VSWR监视D、发射信号合成9.RBS2000中有（）条LOCAL BUS？每条LOCAL BUS上最多携带（）个载波？10.A、1，6 B、2，6 C、4，4 D、1，111.dTRU can handle how many users on one GSM Time Slot?BA) 1B) 2C) 6D) 1212.What is needed if you want to change RBS 2206 power system from AC to –48 volts?BA)Direct connection to IDMB) -48 volt PSU onlyC)DCCU and –48 V DC PSUD)DCCU and +24 V DC PSU13.The Main DC supply voltage in the RBS is__________.BA) - 24 VDCB) + 24 VDCC) - 48 VDCD) + 48 VDC14.From where to where Y-link is connected?DA)CDU-G to CDU-FB)CDU to CXUC)CDU to dTRUD)DXU front to dTRU backplane15.The dTRU performs which of the following?DA) Signal Modulation/Demodulation and Amplification.B) Burst formatting, ciphering, interleaving & speech coding.C) Cross connect timeslot information.D) Both A and B.16.What is the meaning of multidrop ? BA) A quick way of decreasing the temperature inside the cabinet.B) Casacading of PCM-links between RBS’s.C) A quick way of decreasing the outputpower of the TRU’s.D) All calls are dropped when you push the reset button on one of the TRU’s.17.The PSUs are responsible for_______________.CA) Controlling the usage of the backup batteriesB) Receiving the input AC main supply and distributing it throughout the cabinetC) Transforming and rectifying input AC power and providing dc input supplyto the IDMD) Supervising power management and controlling the charging of the backup batteries18.What is the idea of using a combiner?BA)Up to four sites can share one PCM linkB)Several TRXs can share one antenna systemC)The mobile can listen to two base stations at the same timeD)Only one base station is needed per siteE)Sending and transmitting can be performed from the same antenna19.The TRU handles how many timeslots per carrier?AA)8B) 3C)32D)1620.天线增益是如何获得的?BA)在天线系统中使用功率放大器B)使天线的辐射变得更集中C)使用高效率的天馈线D)使用低驻波比的设备21.It is possible to have mixed CDU’s in the cabinet. Which combinations areallowed?DA) CDU type A and CDU type C+B) CDU type A and CDU type CC) CDU type A and CDU type DD) Both A and B22.Which unit enables connection of multiple transmitters to the same antenna?AA) Combining and Distribution Unit (CDU)B) Power Supply Unit (PSU)C) Transceiver Unit (TRU)D) Distribution Switch Unit (DXU)23.The ACCU performs which of the following?BA) Supplies DC power to the batteries.B) Provides circuit breaker protection for the PSU’sC) Distributes power to the IDM’sD) Provides circuit breaker protection for all Main RU’s in the cabinet24.Which type of CDU is a narrowband combiner?DA) CDU-AB) CDU-CC) CDU-C+D) CDU-D25.Which of the following can the OMT perform?DA) Read the cabinets Installation DatabaseB) Reconfigure the cabinets Installation DatabaseC) Display faults in the RBSD) All of the above26.The PSUs are responsible for __________________CA) controlling the usage of the backup batteriesB) receiving the input AC main supply and distributing it throughout the cabinetC) transforming and rectifying input AC power and distributing itD) supervising power management and controlling the charging of the backup batteries27.During normal network operation the Base Station Timing ______________ and sentto other RBS units.BA) is generated in the ECU’s Central Timing UnitB) is synchronized in the DXU using T1 frame sync, or generated from TS 0 (E1).C) is generated in the #1 TRUD) is received via the Air interface1.RBS2000站温度过高超过门限值时，则 EXTERNAL ALARM 灯会亮。

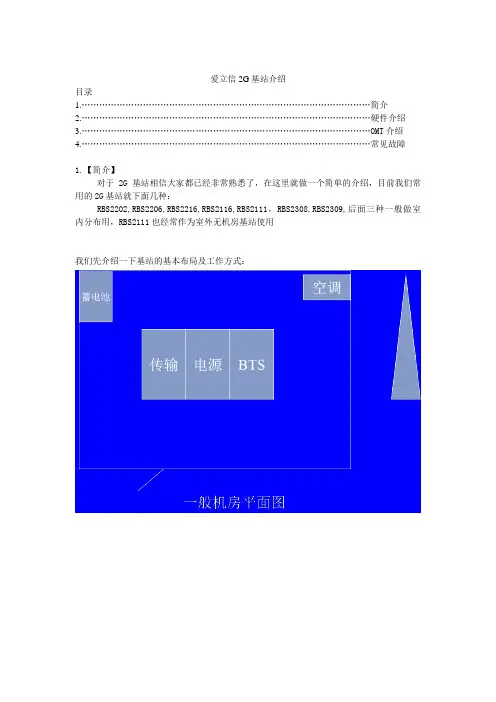

爱立信2G基站介绍目录1.………………………………………………………………………………………简介2.………………………………………………………………………………………硬件介绍3.………………………………………………………………………………………OMT介绍4.………………………………………………………………………………………常见故障1.【简介】对于2G基站相信大家都已经非常熟悉了，在这里就做一个简单的介绍，目前我们常用的2G基站就下面几种：RBS2202,RBS2206,RBS2216,RBS2116,RBS2111，RBS2308,RBS2309,后面三种一般做室内分布用，RBS2111也经常作为室外无机房基站使用我们先介绍一下基站的基本布局及工作方式：传输的接入方式：2硬件介绍在爱立信RBS2000型基站常用的有RBS2202，RBS2216和RBS2111 RBS2000系统基本构成BSCDXU TRUTRU A-BISLOCAL--BUSRBS20002.1 RBS2202RBS2202机柜如上图内部供电示意图2.1.1.RBS2000功能2.1.2 总线系统本地总线 Local bus提供DXU、TRU和ECU单元的内部通信连接时间总路线定时总路线从DXU单元至TRU单元间传送无线空间的时钟信息。

X总线 X总线在各个TRU单元间以一个时隙为基础传送话音/数据信息。

它用于基带跳频。

CDU总线 CDU总线连接CDU单元至各个TRU单元，帮助实现O&M功能。

该总线在CDU单元和TRU单元之间传送告警和RU单元的特殊信息。

两个TRU并接至一个CDU，加上Y Cable时扩展至两个CDU。

CDU-C+时一定要按要求加Y-cable 电源通信环路电源通信环路在ECU单元、各个PSU单元和各个BFU单元之间传送控制和管理信息。

2.1.3 TRU的特点：将TRUD、RRX、RTX三位一体化。

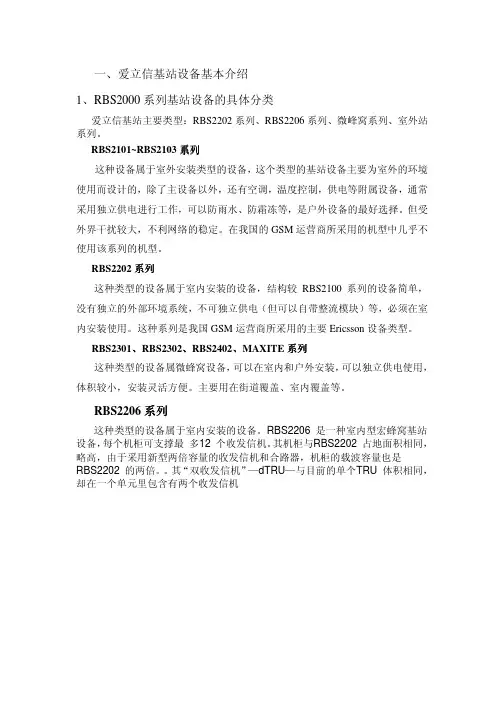

一、爱立信基站设备基本介绍1、RBS2000系列基站设备的具体分类爱立信基站主要类型：RBS2202系列、RBS2206系列、微峰窝系列、室外站系列。

RBS2101~RBS2103系列这种设备属于室外安装类型的设备，这个类型的基站设备主要为室外的环境使用而设计的，除了主设备以外，还有空调，温度控制，供电等附属设备，通常采用独立供电进行工作，可以防雨水、防霜冻等，是户外设备的最好选择。

但受外界干扰较大，不利网络的稳定。

在我国的GSM运营商所采用的机型中几乎不使用该系列的机型。

RBS2202系列这种类型的设备属于室内安装的设备，结构较RBS2100系列的设备简单，没有独立的外部环境系统，不可独立供电（但可以自带整流模块）等，必须在室内安装使用。

这种系列是我国GSM运营商所采用的主要Ericsson设备类型。

系列RBS2301、RBS2302、RBS2402、MAXITE系列这种类型的设备属微蜂窝设备，可以在室内和户外安装，可以独立供电使用，体积较小，安装灵活方便。

主要用在街道覆盖、室内覆盖等。

RBS2206系列这种类型的设备属于室内安装的设备。

RBS2206 是一种室内型宏蜂窝基站设备，每个机柜可支撑最 多12 个收发信机。

其机柜与RBS2202 占地面积相同，略高，由于采用新型两倍容量的收发信机和合路器，机柜的载波容量也是RBS2202 的两倍。

其“双收发信机”—dTRU—与目前的单个TRU 体积相同，却在一个单元里包含有两个收发信机下图是RBS2000在网络中的位置及结构：移动台（MS ）：移动用户使用的便携终端。

由收发信机、天线、人机介面、电池等构成；基站（BS ）：基站收发信机、控制设备、天馈系统等组成，提供MS 与BS 间的无线信道； BSC移动交换中心（MSC ）：网络的核心，提供交换、网络控制与管理、互连接口等功能。

基站管理控制关系简化图：2、RBS2000系列基站组成系列基站组成：：（1）主要硬件组成L O C A L --B U SRBS2202机柜外型：RBS2206机柜图：DXU (Distribution switch Unit)分配交换单元。

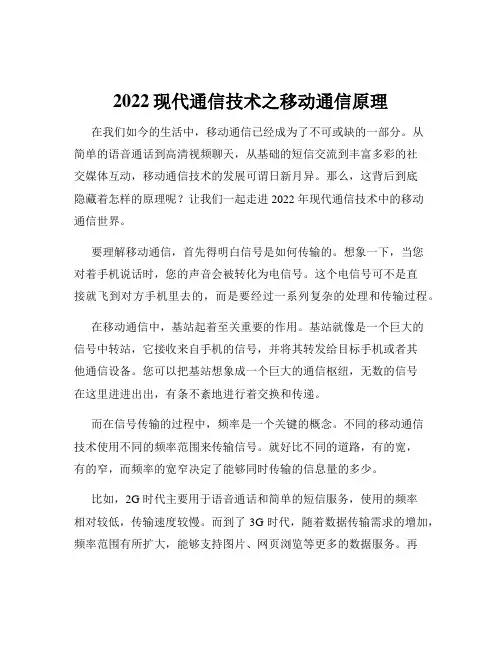

2022现代通信技术之移动通信原理在我们如今的生活中，移动通信已经成为了不可或缺的一部分。
