下载文档原格式

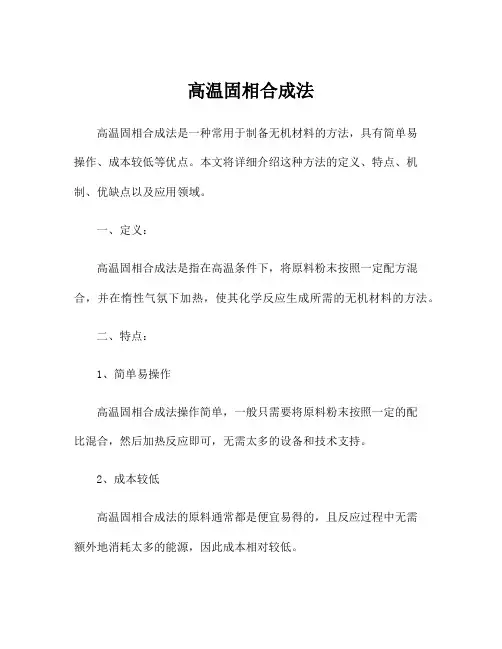

高温固相合成法高温固相合成法是一种常用于制备无机材料的方法，具有简单易操作、成本较低等优点。
本文将详细介绍这种方法的定义、特点、机制、优缺点以及应用领域。
一、定义：高温固相合成法是指在高温条件下，将原料粉末按照一定配方混合，并在惰性气氛下加热，使其化学反应生成所需的无机材料的方法。
二、特点：1、简单易操作高温固相合成法操作简单，一般只需要将原料粉末按照一定的配比混合，然后加热反应即可，无需太多的设备和技术支持。
2、成本较低高温固相合成法的原料通常都是便宜易得的，且反应过程中无需额外地消耗太多的能源，因此成本相对较低。
3、产品纯度较高高温固相合成法操作温度相对较高，通常可以使原料快速反应，反应生成的产物纯度较高。
三、机制：高温固相合成法的反应过程主要包括两部分，即原料混合和加热反应。
1、原料混合在高温惰性气氛下，将所需原料按照一定的配比混合，形成均匀的反应体系。
2、加热反应将反应混合物放入高温烘箱或炉内，进行加热反应。
在惰性气氛下，反应体系中的原料粉末发生化学反应，生成所需的无机材料。
四、优缺点：1、优点（1）简单易操作（2）成本较低（3）产物纯度较高（4）能够制备较难制备的无机材料2、缺点（1）反应温度较高，可能会使一些材料失去活性（2）产物形貌不易控制（3）容易产生杂质五、应用领域：高温固相合成法被广泛应用于无机材料的制备，例如：（1）金属氧化物陶瓷材料（2）半导体材料（3）无机非金属材料（4）光学材料（5）电池材料总之，高温固相合成法是一种简单、低成本、高效的制备无机材料的方法，可广泛应用于各种领域。

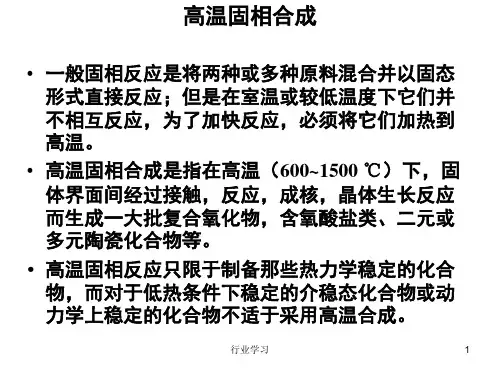

高温固相合成是指在高温（1000~1500℃）下，固体界面间经过接触，反应，成核，晶体生长反应而生成一大批复合氧化物，如含氧酸盐类、二元或多元陶瓷化合物等。
高温固相法是一种传统的制粉工艺，虽然有其固有的缺点，如能耗大、效率低、粉体不够细、易混入杂质等，由于该法制备的粉体颗粒无团聚、填充性好、成本低、产量大、制备工艺简单等优点，迄今仍是常用的方法。
高温固相合成是指在高温（1000~1500℃）下，固体界面间经过接触，反应，成核，晶体生长反应而生成一大批复合氧化物，如含氧酸盐类、二元或多元陶瓷化合物等。
高温固相法是一种传统的制粉工艺，虽然有其固有的缺点，如能耗大、效率低、粉体不够细、易混入杂质等，由于该法制备的粉体颗粒无团聚、填充性好、成本低、产量大、制备工艺简单等优点，迄今仍是常用的方法。
扩展资料合成稀土三基色荧光粉的几种方法.（一）高温固相反应法此方法是制备稀土三基色荧光粉最原始的一种方法.以稀土三基色荧光粉中的红色荧光粉（YEu）O3为例,用这种方法制备的工艺如下：称取一定计量比的Y2O3和Eu2O3(99.99%或以上)加入定量助熔剂,混匀在1300-1500ºC灼烧2h左右后取出研磨并洗涤即可.这种方法操作简单但粒度较大,会有成分偏析的现象,这样会降低发光效率,若灼烧温度偏高则会烧结严重在最后研磨时会破坏激活剂所在的晶格位置从而导致发光效率的降低.（二）共沉淀法制备前驱体在发现了高温固相法的缺点后人们一直在探索一种新的方法试图克服高温固相反应的弊端.结果发现,在溶液合成荧光粉会使产品成分均匀.方法如下：（同样以红色荧光粉为例）取一定配比的Y2O3和Eu2O3(99.99%或以上)用HNO3或HCl溶解,制成混合稀土酸溶液后用草酸与其反应直至完全在经烘干,其他方法同方法（一）.这种方法制出的产品成分组成相对均匀很少出现成分的偏析,但粒度不易控制,工序比第一种方法稍复杂.以上两种方法使比较常用的也已形成工业化生产,虽然两种方法都存在着不足,但这两种方法制备出来的产品比其他方法合成的产品在发光性能指标上有着很大的优势.。

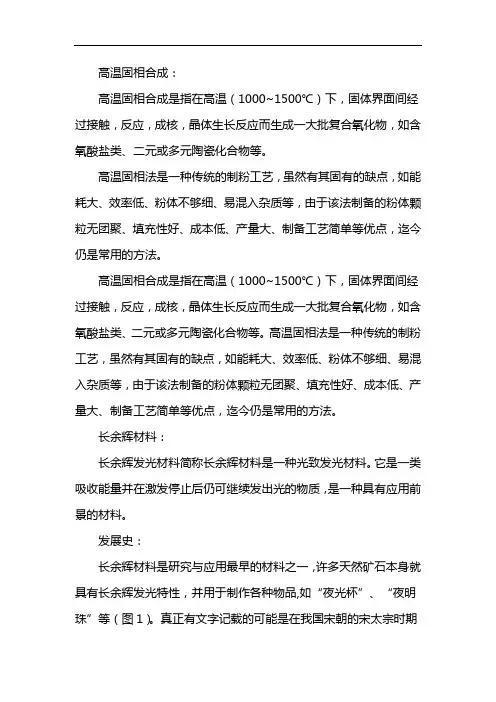

高温固相合成：
高温固相合成是指在高温（1000~1500℃）下，固体界面间经过接触，反应，成核，晶体生长反应而生成一大批复合氧化物，如含氧酸盐类、二元或多元陶瓷化合物等。
高温固相法是一种传统的制粉工艺，虽然有其固有的缺点，如能耗大、效率低、粉体不够细、易混入杂质等，由于该法制备的粉体颗粒无团聚、填充性好、成本低、产量大、制备工艺简单等优点，迄今仍是常用的方法。
高温固相合成是指在高温（1000~1500℃）下，固体界面间经过接触，反应，成核，晶体生长反应而生成一大批复合氧化物，如含氧酸盐类、二元或多元陶瓷化合物等。
高温固相法是一种传统的制粉工艺，虽然有其固有的缺点，如能耗大、效率低、粉体不够细、易混入杂质等，由于该法制备的粉体颗粒无团聚、填充性好、成本低、产量大、制备工艺简单等优点，迄今仍是常用的方法。
长余辉材料：
长余辉发光材料简称长余辉材料是一种光致发光材料。
它是一类吸收能量并在激发停止后仍可继续发出光的物质，是一种具有应用前景的材料。
发展史：
长余辉材料是研究与应用最早的材料之一，许多天然矿石本身就具有长余辉发光特性，并用于制作各种物品,如“夜光杯”、“夜明珠”等（图1）。
真正有文字记载的可能是在我国宋朝的宋太宗时期
（公元976—997年）所记载（图2）的用“长余辉颜料”绘制的“牛画”，画中的牛到夜晚还能见到，其原因是此画中的牛是用牡蛎制成的发光颜料所画，西方最早的记载此类发光材料的是在1603年一位意大利修鞋匠焙烧当地矿石炼金时，得到了一些在黑夜中发红光的材料，以后分析得知，该矿石内含有硫酸钡，经过还原焙烧后部分变成了硫化钡长余辉材料。
从此以后，1764年英国人用牡蛎和硫磺混合烧制出蓝白色发光材料，即硫化钙长余辉发光材料。
磷酸铁锂合成
答：磷酸铁锂合成方法有高温固相合成法、液相合成法灯，现阶段最常用的是高温固相合成法，产品指标比较稳定。
1、固相合成法
（1）高温固相反应法：现阶段最常用，也是最成熟的合成方法.采用的氮气保护的推板炉，网带炉，回转炉烧结。
（2）碳热还原法（CTR）：合成方法简单，易于操作，原材料价格低.适合大规模生产.
（3）微波合成法：合成时间短，能耗低，适合实验室的研究.
（4）机械合金化法：
2、液相合成法：（1）液相共沉淀法，（2）溶胶-凝胶法，（3）水热合成法
3、其它合成方法：放电等离子烧结技术，喷雾热分解技术和脉冲激光沉积技术也于用于磷酸铁锂的合成.。
磷酸铁锂正极材料制备方法比较A．固相法一．高温固相法1．流程：传统的高温固相合成法一般以亚铁盐（草酸亚铁，醋酸铁，磷酸亚铁等），磷酸盐（磷酸氢二铵，磷酸二氢铵），锂盐（碳酸锂，氢氧化锂，醋酸锂及磷酸锂等）为原料，按LiFePO4分子式的原子比进行配料，在保护气氛(氮气、氩气或它们与氢气的混合气体)中一步、二步或三步加热，冷却后可得LiFePO4粉体材料。
例1：C.H.Mi等采用一:步加热法得到包覆碳的LiFePO4，其在30℃，0.1 C倍率下的初始放电容量达到160 mAh·g-1；例2：S.S.Zhang等采用二步加热法，以FeC:2O4·2H2O和LiH2PO4为原料，在氮气保护下先于350~380℃加热5 h形成前驱体，再在800℃下进行高温热处理，成功制备了LiFePO4/C复合材料，产物在0.02 C倍率下的放电容量为159 mAh·g-1；例3：A.S.Andersson等采用三步加热法，将由:Li2CO3、FeC2O4·2H2O和(NH4)2HPO4组成的前驱体先在真空电炉中于300℃下预热分解，再在氮气保护下先于450℃加热10 h，再于800℃烧结36 h，产物在放电电流密度为2.3 mA·g-1时放电，室温初始放电容量在136 mAh·g-1左右；例4：Padhi等以Li2CO3，Fe(CH3COO)2，NH4H2PO4为原料，采用二步法合成了LiFePO4正极材料，其首次放电容量达110 mA·h /g；Takahashi等以LiOH·H2O, FeC2O4·2H2O，(NH4)2HPO4为原料，在675、725、800℃下,制备出具有不同放电性能的产品,结果表明,低温条件下合成的产品放电容量较大；例5：国的Ho Chul Shin、Ho Jang等以碳酸锂、草酸亚铁、磷酸二氢铵为原料,添加5wt%的乙炔黑为碳源、以At+5%H2为保护气氛,在700℃下煅烧合成10h,得到碳包覆的LiFePO4材料。
高温固相反应高温固相反应是一种在高温条件下进行的化学反应。
在这种反应中，反应物在高温下通过固态相互作用，发生化学变化。
高温固相反应在许多领域中都有重要应用，例如材料科学、能源领域和环境保护等。
一种常见的高温固相反应是金属氧化物的还原反应。
金属氧化物是一种含有氧元素的化合物，例如二氧化铁。
当这些金属氧化物与还原剂接触并在高温下进行反应时，氧元素会被还原剂夺取，同时金属元素会被还原剂还原为金属。
这种反应在冶金工业中广泛应用，用于提取金属和制备合金。
另一个重要的高温固相反应是矿石的熔炼。
矿石是含有金属元素的矿物质，例如铁矿石。
在高温下，矿石可以被加热到足够高的温度，使其熔化并与其他物质发生反应。
通过这种高温固相反应，金属元素可以从矿石中提取出来，并用于制备各种金属产品。
高温固相反应还用于制备陶瓷材料。
陶瓷材料是一种由非金属氧化物组成的材料，例如氧化铝。
在高温下，这些非金属氧化物可以发生化学反应，形成陶瓷晶体。
通过控制高温固相反应的条件，可以制备出具有特定性质的陶瓷材料，例如高强度、高耐磨性和耐高温性。
除了上述应用，高温固相反应还在能源领域中发挥着重要作用。
例如，太阳能电池就是利用高温固相反应将太阳能转化为电能的装置。
在太阳能电池中，光能被吸收并转化为热能，然后通过高温固相反应转化为电能。
这种高温固相反应的应用有助于提高太阳能电池的效率和稳定性。
高温固相反应还可以用于环境保护。
例如，通过高温固相反应可以将有害废物转化为无害的物质。
在高温条件下，有害废物可以与其他物质发生反应，形成不具有毒性的化合物。
这种高温固相反应的应用有助于减少环境污染和保护生态环境。
高温固相反应是一种在高温条件下进行的化学反应。
它在材料科学、能源领域和环境保护等方面有着广泛的应用。
通过高温固相反应，金属元素可以被提取和制备，陶瓷材料可以被制备，太阳能可以被转化为电能，有害废物可以被处理。
这些应用有助于推动科学技术的发展，促进社会的可持续发展。
