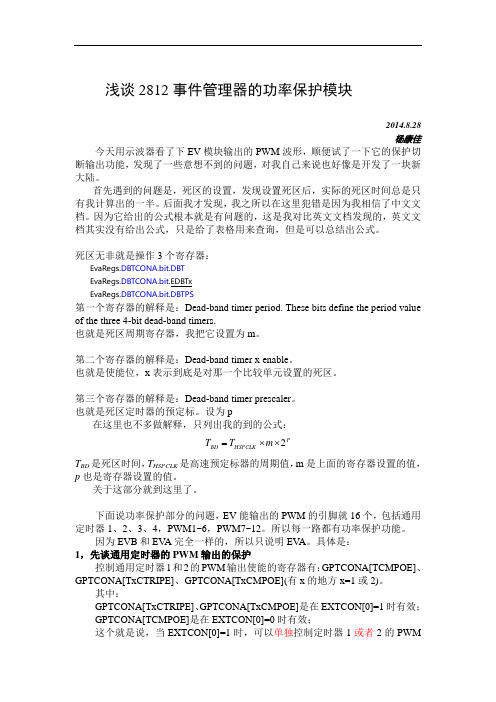

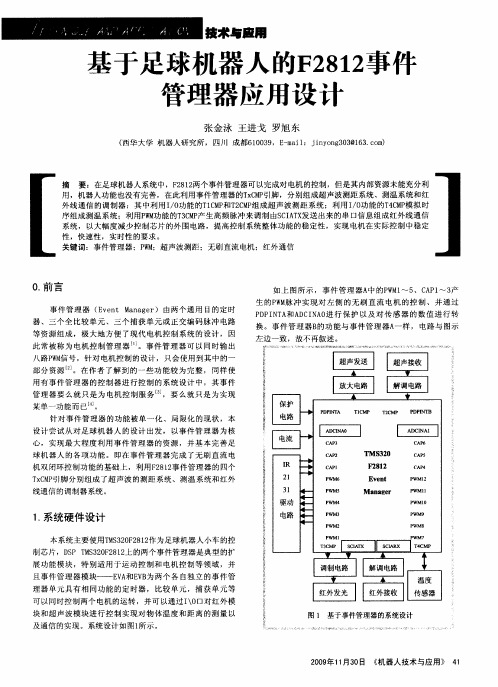

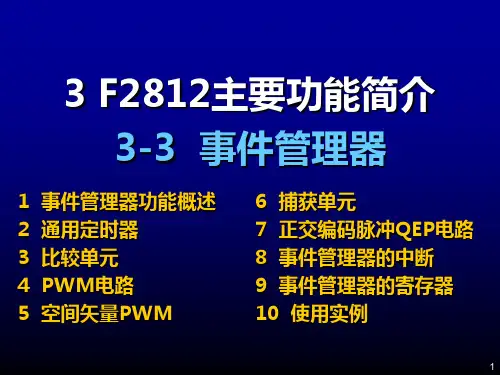

浅谈2812事件管理器的功率保护模块2014.8.28杨康佳今天用示波器看了下EV 模块输出的PWM 波形，顺便试了一下它的保护切断输出功能，发现了一些意想不到的问题，对我自己来说也好像是开发了一块新大陆。
首先遇到的问题是，死区的设置，发现设置死区后，实际的死区时间总是只有我计算出的一半。
后面我才发现，我之所以在这里犯错是因为我相信了中文文档。
因为它给出的公式根本就是有问题的，这是我对比英文文档发现的，英文文档其实没有给出公式，只是给了表格用来查询，但是可以总结出公式。
死区无非就是操作3个寄存器：EvaRegs.DBTCONA .bit .DBT EvaRegs.DBTCONA .bit .EDBTxEvaRegs.DBTCONA .bit .DBTPS第一个寄存器的解释是：Dead-band timer period. These bits define the period value of the three 4-bit dead-band timers.也就是死区周期寄存器，我把它设置为m 。
第二个寄存器的解释是：Dead-band timer x enable 。
也就是使能位，x 表示到底是对那一个比较单元设置的死区。
第三个寄存器的解释是：Dead-band timer prescaler 。
也就是死区定时器的预定标。
设为p在这里也不多做解释，只列出我的到的公式：P H SPCLK BD m T T 2⨯⨯=T BD 是死区时间，T HSPCLK 是高速预定标器的周期值，m 是上面的寄存器设置的值，p 也是寄存器设置的值。
关于这部分就到这里了。
下面说功率保护部分的问题，EV 能输出的PWM 的引脚就16个，包括通用定时器1、2、3、4，PWM1~6，PWM7~12。
所以每一路都有功率保护功能。
因为EVB 和EV A 完全一样的，所以只说明EV A 。
具体是：1，先谈通用定时器的PWM 输出的保护控制通用定时器1和2的PWM 输出使能的寄存器有：GPTCONA[TCMPOE]、GPTCONA[TxCTRIPE]、GPTCONA[TxCMPOE](有x 的地方x=1或2)。

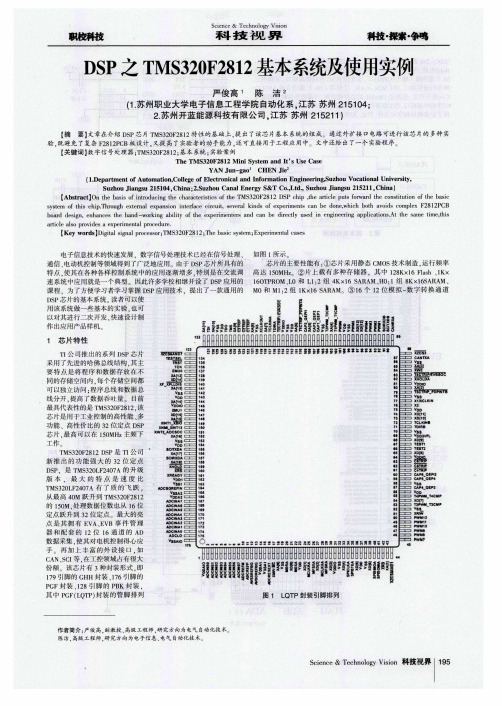

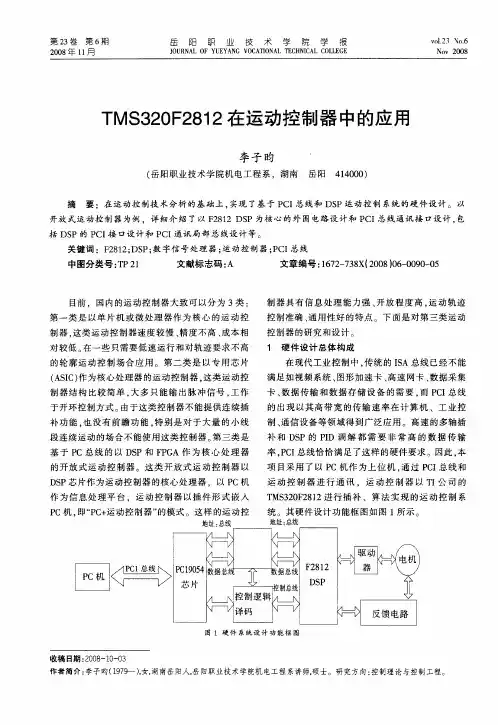

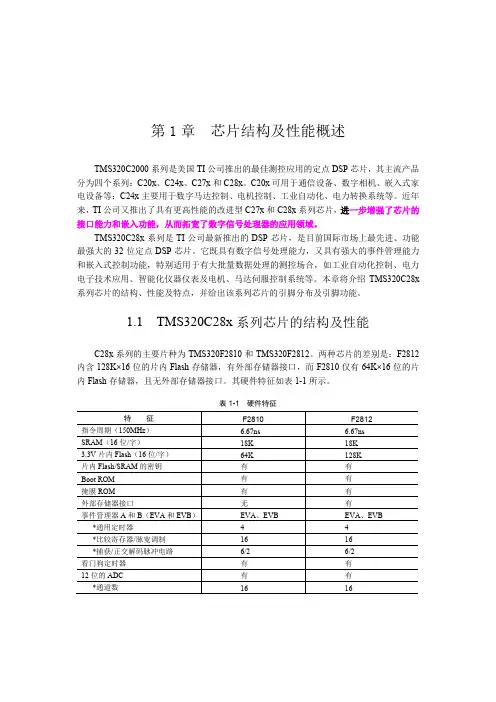

TMS320F2812在电机控制系统的应用1 引言在电机控制领域，TI公司推出2000系列电机控制DSP。
TMS320F2812属于最新高端产品，适合工业控制、机床控制等高精度应用。
目前2000系列芯片在电气传动中的应用以TMS320LF240x为主，应用TMS320F(C)28x的比较少。
但28x比24x系列的DSP具有更完备的外围控制接口和更丰富的电机控制外设电路，更高的主频，指令执行时间仅为6.67ns，流水线采样最高速率60ns，12位A/D转换通道16个,PWM输出通道12个。
资源足够同时控制两台三相电机，使控制系统价格大大降低而体积缩小、可靠性提高，可在高度集成的环境中实现高性能电机控制。
电机控制系统基本结构见图1，本文阐述基于TMS320F2812的DSP电机控制系统设计中的重点。
图1 电机控制系统结构原理图2 引导加载ROM引导加载是指器件复位时执行一段引导程序，一般用于从端口(异步串口、I/O口或HPI 主机接口)将EPROM/FLASH等非易失性存储器中加载程序到高速RAM 中。
2.1 TMS320 812的启动模式TMS320F2812提供了几种不同的启动模式，四个通用I/O引脚用于确定选择何种启动模式，如表1所示。
2.2 SCI SPI启动加载器通过SPI同步传输和SCI异步传输实现FLASHROM引导加载。
硬件电路见图2，JP15为SPI或SCI引导加载器选择，1—2时选择SPI，2—3时选择SCI；JP4是SPI数据传输路径的选择，位于1—2时，连接至外部扩展接口J6或串行ROM，位于2—3时连接至J5仿真数据传输接口。
图2 SCI SPI启动加载器3 A/D转换模块TMS320F2812电机控制芯片内部集成了16路12位A/D转换模块，模拟量信号采样输入范围是0～ 3.3V，16路A/D通道分为两组，AD0～AD7为一组，AD8～AD15为一组。
每组都有一个专门输入端。
摘要：三相逆变是光伏并网逆变器的主要组成部分。
本文介绍了基于DSP的三相逆变器的控制程序的设计原理和参数计算，并给出了部分实验调试的结果。
1引言TMS320F2812 DSP是在光伏并网逆变器中广泛应用的嵌入式微处理器控制芯片。
限于篇幅，本文只对基于DSP的三相逆变控制程序的设计进行了讨论。
第2节介绍了三相逆变控制程序的总体设计原理。
第3节讨论了参数计算方法和程序设计原理。
最后第4节给出了部分实验调试结果。
2基本原理控制程序的总体设计示意图见图1。
使用异步调制的方法产生SPWM波形。
将正弦调制波对应的正弦表的数值，按一定时间间隔t1依次读出并放入缓冲寄存器中。
比较寄存器则由三角载波的周期t2同步装载，并不断地与等腰三角载波比较，以产生SPWM波形。
时间间隔t1决定了正弦波的周期，时间间隔t2决定了三角载波的采样周期，t1和t2不相关，亦即正弦调制波的产生和PWM波形发生器两部分相互独立。
使用TMS320F2812的EV模块产生PWM波形。
EVA的通用定时器1按连续增/减模式计数，产生等腰三角载波。
三个全比较单元中的值分别与通用定时器1计数器T1CNT比较，当两者相等时即产生比较匹配事件，对应的引脚(PWMx，x=1，2，3，4，5，6)电平就会跳变，从而输出一系列PWM波形。
因为PWM波形的脉冲宽度与比较寄存器中的值一一对应，所以，只要使比较寄存器中的值按正弦规律变化，就可以得到SPWM波形。
考虑到DSP的资源有限，使用查表法产生正弦调制波。
将一个正弦波的周期按照一定的精度依次存于表中；使用时按照一定的定时间隔依次读取，便得到正弦波。
显然，精度要求越高，所需的表格越大，存储量也越大。
一个周期的正弦表的相位是，对应表的长度的1/3。
为了产生三相对称正弦波，将正弦表长度取为3n，n为整数。
当A相从第0个数开始取值时，则B相从第n个数处开始取值，C相从第2n个数处开始取值。
事实上，因为使用了异步调制，所以只要正弦表的长度足够大，不是3的整数倍也不会对输出波形产生太大影响。

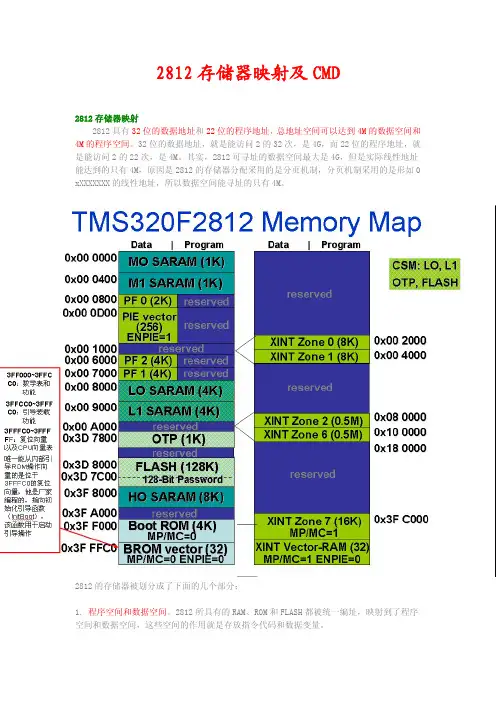

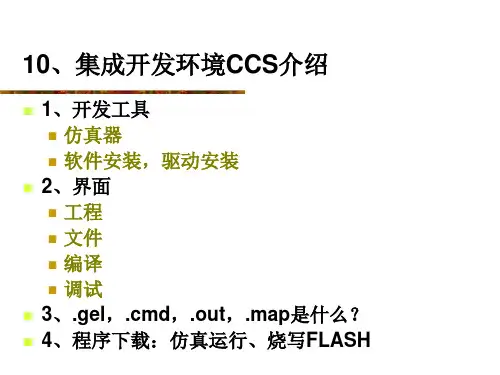

2812存储器映射及CMD2812存储器映射2812具有32位的数据地址和22位的程序地址，总地址空间可以达到4M的数据空间和4M的程序空间。
