机件常用的表达方法
第四章机件常用的表达方法§4-1 视图一、基本视图及其配置基本投影图：机件向基本投影面投影所得的视图，称为基本投影图，其包括右视图、左视图、前视图、后视图、俯视图和仰视图。
向视图：向视图是可以自由配置的视图二、斜视图和局部视图1. 斜视图：机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图。
画斜视图时应注意：（1）必须在视图上方标出视图的名称“某向”，在相应的视图附近用箭头指明投影方向；（2）斜视图一般按投影关系配置，必要时也可以配置在其它适当位置；（3）在不至引起误解时，允许将视图旋转，并标注“×向旋转”；（4）当已画出需要表达的某一倾斜结构的真实视图后，则通常就用波浪线断开，不画其它视图中已表达清楚的部分。
2、局部视图向基本投影面投影画局部视图时应当注意：a.在一般情况下，应于局部视图的上方标注视图的名称“×向”，并在相应的视图附近用箭头指明投影方向，标注同样的字母；当局部视图按投影关系配置，中间又没有其它图形分开时，可省略标注；b. 局部视图的断裂边界通常用波浪线表示；c. 当局部视图所表示的局部结构是完整的，且外轮廓线又成为封闭时，波浪线可省略不画，如下图中的B向局部视图。
用波浪线作为断裂线时，波浪线不应超过断了机件的轮廓线，应画在机件的实体上，不可画在机件的中空处，如下图中，正误对比说明了波浪线的画法。
正确错误三、旋转视图如下图中摇杆所示，当机件的某一部分倾斜于投影面时，假象将机件的倾斜部分旋转得到与某一选定的基本投影面平行，再向该投影面投影，所得的视图称为旋转视图，旋转视图不需加任何标注。
§4-2 剖视图一、剖视图的基本概念和基本画法为了清楚的表达机件的内部形状，在机械制图中常采用剖视，即假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射，所得到的图形称为剖视图。
现在以下图为例，说明画剖视图的步骤：1．确定剖切面位置，图中选取平行于正面的对称面为剖切面；2．画剖视图如上图；3．画剖面符号如图，当图形中的主要轮廓线与水平成45度时，该图形的剖面线应画成与水平方向成30°或60°的平行线，其倾斜的方向仍与其它图形的剖面线一致；4．画剖切符号、投影方向，并标注字母和剖视图的名称。
机械识图单元四 机件的常用表达方法
半剖视图时应注意：
(1) 视图与剖视图的分界线应是对称中心线(细点画线)，而不应画 成粗实线，也不应与轮廓线重合；
(2) 机件的内部形状在半剖视图中已表达清楚，在另一半视图上就 不必再画出虚线，但对于孔或槽等，应画出中心线位置。
五．剖视图的种类
3.局部剖
用剖切面局部地剖开物体所得的剖视图称为局部剖视图。 图中，上连接板和下连接板中各有4个通孔，但在半剖视图中只画出中心 线位置，不能表达其内部形状，这时可以采用局部剖。
四．斜视图
物体向不平行于基本投影面的平面 投射所得的视图称为斜视图。
斜视图主要用来表达物体上倾斜 部分的实形，所以其余部分不必全 部画出而用波浪线或双折线断开。
斜视图通常按向视Байду номын сангаас的配置形 式配置并标注。必要时，允许将斜 视图旋转配置；标注时，表示该视 图名称的大写拉丁字母应靠近旋转 符号的箭头端。
课题二
剖视图
视图主要用来表达零件的外部形状，如果零件的内部形状结构比较复 杂，视图上会出现较多的细虚线、实线交叉重叠，既不便于看图，也不便 于画图和标注尺寸。
为了能够清晰地表达零件的内部结构，采用剖视的方法画图。
一．剖视图
假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将 其余部分向投影面投射所得的图形，称为剖视图，简称剖视。
图示零件，主视图上外部形状左右对称，全剖后剖视图也是左右对称，所以在主视 图上可以一半画成剖视，另一半画成视图，这样既可以表达零件的外部形状，也可以 表达零件的内部结构。
五．剖视图的种类
2.半剖视图 半剖视图既充分地表达了机件的内部形状，又保留了机件的外部形状，所以 常用它来表达内外形状都比较复杂的对称机件。
三．剖视图的标注
(1) 视图与剖视图的分界线应是对称中心线(细点画线)，而不应画 成粗实线，也不应与轮廓线重合；
(2) 机件的内部形状在半剖视图中已表达清楚，在另一半视图上就 不必再画出虚线，但对于孔或槽等，应画出中心线位置。
五．剖视图的种类
3.局部剖
用剖切面局部地剖开物体所得的剖视图称为局部剖视图。 图中，上连接板和下连接板中各有4个通孔，但在半剖视图中只画出中心 线位置，不能表达其内部形状，这时可以采用局部剖。
四．斜视图
物体向不平行于基本投影面的平面 投射所得的视图称为斜视图。
斜视图主要用来表达物体上倾斜 部分的实形，所以其余部分不必全 部画出而用波浪线或双折线断开。
斜视图通常按向视Байду номын сангаас的配置形 式配置并标注。必要时，允许将斜 视图旋转配置；标注时，表示该视 图名称的大写拉丁字母应靠近旋转 符号的箭头端。
课题二
剖视图
视图主要用来表达零件的外部形状，如果零件的内部形状结构比较复 杂，视图上会出现较多的细虚线、实线交叉重叠，既不便于看图，也不便 于画图和标注尺寸。
为了能够清晰地表达零件的内部结构，采用剖视的方法画图。
一．剖视图
假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将 其余部分向投影面投射所得的图形，称为剖视图，简称剖视。
图示零件，主视图上外部形状左右对称，全剖后剖视图也是左右对称，所以在主视 图上可以一半画成剖视，另一半画成视图，这样既可以表达零件的外部形状，也可以 表达零件的内部结构。
五．剖视图的种类
2.半剖视图 半剖视图既充分地表达了机件的内部形状，又保留了机件的外部形状，所以 常用它来表达内外形状都比较复杂的对称机件。
三．剖视图的标注
机件的常用表达方法
2.均匀分布的肋板及孔的画法
肋不对称 画成对称
A－A
孔未剖到 画成剖到
B－B
A
A
B
B
3.相同结构和小结构的简化
若干直径相同且成规律分布的孔，可以仅画出一个或几个，其余只 需用细点画线表示其中心位置。
××个
××—φ
机件上的小结构，如在一个图形中已表达清楚，其 它视图可省略或简化。
4.断开的画法 轴、杆类较长的机件，当沿长度方向形状相同或按一 定规律变化时，允许断开画出。
不作为图 线延长线
正 确
一、剖视的基本概念
§6-2
剖视图
假想用剖切面剖开机件，将处在观察者和剖切 面之间的部分移去，而将其余的部分向投影面投影 所得的图形，称为剖视图。
例：
若按视图画出的三视图孔均用虚线表示。 为了明显地表达这些结构，假想用一个通过各孔轴线的正 平面将机件剖开，移去剖切面前面部分，机件的内部结构清 楚地表现出来。
当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机 件又具有回转轴时。
4.几个平行的剖切平面剖切（阶梯剖）
A—A
A
A A A
★ 注意问题： 1）两剖切平面的转折处不应与图上的轮廓线重合， 在剖视 图上不应在转折处画线。 2）在剖视图内不能出现不完整的要素。只有当两个要素有 公共对称中心线或轴线时，可以此为界各画一半。
☆ 当剖切平面通过回转面形成的孔或凹坑时，会导致完全分离的两个断 面时，这些结构也应按剖视画。
☆
断面图形对称时，也可画在视图的中断处。
☆ 用两个或多个相交的剖切平面剖切得出的移出断面，中间一般应断开。
有时为了得到完整的断面图，也允许中间不断开。
移出断面的标注
机件常用的表达方法
假想画法
总结词
为了表示机件的某些内部结构或工作原理，采用假想的线条或形状进行绘制，不需考虑实际制造的可行性。
详细描述
假想画法是一种灵活的表达方法，它允许设计者在图纸上使用假想的线条或形状来表示机件的某些内部结构或工 作原理。这种画法不受实际制造的限制，可以自由地表达设计者的创意和思路。虽然假想画法在现实中可能无法 实现，但它有助于加深对机件结构和功能的理解，为进一步的设计和优化提供参考。
特点
斜二轴测图可以更清晰地表示物体的某些特征， 例如圆柱体和圆锥体。它通常用于表示具有特定 角度或复杂结构的物体。
应用
斜二轴测图在工程设计和制造领域中也有广泛应 用，特别是在需要详细表示某些特定角度或结构 的场合。
圆柱正等轴测图
定义
圆柱正等轴测图是一种特殊类型的正等轴测图，它特别用于表示圆 柱体的形状和结构。
05 组合画法
CHAPTER
叠加类组合
总结词
叠加类组合是通过将两个或多个简单几何体进行叠加来表达 复杂机件的结构。
详细描述
叠加类组合是组合画法中的一种，通过将简单的几何体（如 圆柱、圆锥、长方体等）进行叠加，以表达复杂机件的结构 。这种表达方法能够清晰地展示机件各个部分之间的关系和 层次，便于理解机件的整体结构和功能。
主视图
定义
机件的正前方投影所得的视图为主视图。
应用场景
用于表达机件的主要结构，如主体框架、主要部件等。
特点
主要显示机件的前后方向的结构和形状，是表达机件 结构的主要视图。
左视图
定义
从机件的左侧投影所得的视图为左视图。
应用场景
常用于表达机件的左侧结构，如侧板、侧支架 等。
特点
主要显示机件的左侧面形状和尺寸，以及与水平方向相关的结构。
工程图学基础教程(第四版)课件：机件常用表达方法
圆柱体（回转体）
波浪线单独画出 正确
中心线可代 替波浪线
[例] 将机件的主视图、俯视图画成局部剖视图。
[例] 将机件的主视图、俯视图画成局部剖视图。
青岛科技大学
5.2.4 剖切面的种类及剖切方法 （一）单一剖切面 单一剖切面包括单一平行剖切平面、
单一斜剖切平面和单一剖切柱面。
（1）用单一平行剖切平面剖切（全剖、半剖、局部剖）
A-A
A B
必要时也可转
正画出并标注
A-A
旋转符号
B 局部视图
（3）用单一剖切柱面剖切 采用柱面剖开机件时，剖视图应按展开绘制
（二）几个相交的剖切平面（旋转剖）
用几个相交的剖切平面（交线垂直于某一基本投影面）剖切 机件的方法称为旋转剖。
旋转剖中剖切符号等的标注方法与 前述方法基本相同，只是要注意两 剖切平面相交处的标注，如图所示。

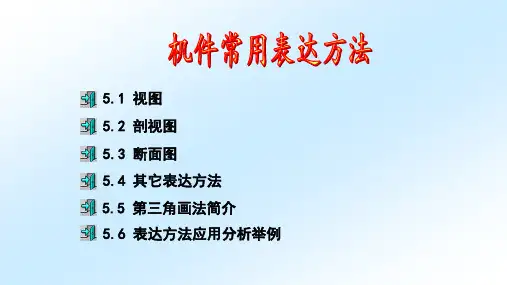

5.1 视图 5.2 剖视图 5.3 断面图 5.4 其它表达方法 5.5 第三角画法简介 5.6 表达方法应用分析举例
机件常用表达方法
我们已经研究了正投影的基本理论和用三视图表示物体 的方法，这是从实践中抽象出来而又得到普遍应用的最基 本的方法，必须熟练掌握。
机件是对于机械产品中零件、部件和机器的统称。 在 生产实际中，机件的形状是千变万化的，仅用三视图不足 以将机件的内外部形状和结构表示清楚，为此国家标准 《机械制图》的工程图样画法中，规定了一系列的表达方 法,包括：视图、剖视图、断面图、局部放大图、简化画法 等，下面将介绍常用的表达方法。
名称写在 箭头端
AA
旋转符号
按向视图配置
（3）斜视图和局部视图的配置形式
局部视图的配置形式：
①局部视图可按基本视图配 置，也可按向视图配置形式 配置，但都应按向视图的形 式标注。
机件常用的表达方法PPT学习教案
局部剖视图中波浪线的画法
第40页/共72页
例：找出波浪线的错误画法
波浪线不能与其他图线重合
不要画在轮廓线的延长线位置
剖切范围不当，孔是否通未表达清楚
第41页/共72页
例：选择适当的局部剖视
第42页/共72页
局部剖视图的标注：
当用单一剖切平面剖切，且剖切位置明 显时， 局部剖 视图的 标注可 省略。
零件上对称结构的局部视图可如左图简化画 出
第65页/共72页
。
第三角投影——将物体放在第三角中 所得到 的投影
第三角画法简介
中国、德国、法国、 原苏联等国采用第一 角投影。 美国、日本等国采用 第三角投影。
第66页/共72页
一、第三角投影画法视图的形成
顶视图
前视图
右视图
第67页/共72页
第三角投影三视图的投影规 律
向视图：为了节约图幅，可将视图配置在适当的位置。
⑴向视图的上方标注“X”（大写拉丁字母）；
标注：
⑵在相应视图的附近用箭头指明投影方向，并标注相同的字母。
第7页/共72页
第8页/共72页
三、局部视图 —— 部分基本视图
局部视图：将机件的某一部分向基本投影面投射所得的视图 应用： 当物体在平行于某基本投影面方向上仅有某局部结构形状需要表 达，而又没有必要画出其完整的基本视图时采用。
第10页/共72页
例：选择 适当的 视图表 达机件
第11页/共72页
第12页/共72页
四、斜视图
斜视图 将机件向不平行于任何基本投影面的平面投影所得的视图
。 应用： 表达倾斜结构的外形
为了表达倾斜部分的真 实形状，可选择一个与 物体倾斜部分平行，并 垂直于一个基本投影面 的辅助投影面，将该倾 斜部分的结构形状向辅 助投影面投影，这样得 到的视图，称为斜视图 。
第40页/共72页
例：找出波浪线的错误画法
波浪线不能与其他图线重合
不要画在轮廓线的延长线位置
剖切范围不当，孔是否通未表达清楚
第41页/共72页
例：选择适当的局部剖视
第42页/共72页
局部剖视图的标注：
当用单一剖切平面剖切，且剖切位置明 显时， 局部剖 视图的 标注可 省略。
零件上对称结构的局部视图可如左图简化画 出
第65页/共72页
。
第三角投影——将物体放在第三角中 所得到 的投影
第三角画法简介
中国、德国、法国、 原苏联等国采用第一 角投影。 美国、日本等国采用 第三角投影。
第66页/共72页
一、第三角投影画法视图的形成
顶视图
前视图
右视图
第67页/共72页
第三角投影三视图的投影规 律
向视图：为了节约图幅，可将视图配置在适当的位置。
⑴向视图的上方标注“X”（大写拉丁字母）；
标注：
⑵在相应视图的附近用箭头指明投影方向，并标注相同的字母。
第7页/共72页
第8页/共72页
三、局部视图 —— 部分基本视图
局部视图：将机件的某一部分向基本投影面投射所得的视图 应用： 当物体在平行于某基本投影面方向上仅有某局部结构形状需要表 达，而又没有必要画出其完整的基本视图时采用。
第10页/共72页
例：选择 适当的 视图表 达机件
第11页/共72页
第12页/共72页
四、斜视图
斜视图 将机件向不平行于任何基本投影面的平面投影所得的视图
。 应用： 表达倾斜结构的外形
为了表达倾斜部分的真 实形状，可选择一个与 物体倾斜部分平行，并 垂直于一个基本投影面 的辅助投影面，将该倾 斜部分的结构形状向辅 助投影面投影，这样得 到的视图，称为斜视图 。
机械制图141第4章_机件的基本表示法
A－A
A
A
① 配置在剖切线的延长线上的不对称的移出断面 图，可省略名称（字母）。 ② 配置在剖切线的延长线上的对称的移出断面图， 可不标注。 ③ 其余情况需全部标注。
⒉ 重合断面图
⑴ 画法 画在视图之内，轮廓线用细实线绘制。当视图中 的轮廓线与断面图的图线重合时，原视图中的轮 廓线仍应连续画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面图， 可不注名称（字母）。
满足则省标
•剖视图与相应的视图间没有其他图形隔开。
都满足则 不标
4、剖视图的位置配置
•按基本视图的方位配置 •按投影关系配置 •必要时可配置在其他位置
小结
• 剖视图的形成 • 剖视图的画法 • 剖视图的标注 • 剖视图的配置
课堂练习
练1. 将主视图画成全剖视图习题册P78（1）
2、补全主视图中漏线
② 弥补半剖视图的不足
当对称机件的轮廓线与中心线重合， 不宜采用半剖视时。
错误
正确
③ 弥补全剖视图的不足 ④ 当机件的内外形都较复杂，而图形又不对称时。
④ 当机件的内外形都较复杂，而图形 又不对称时
A
A－A
A
B
B
B－B
画局部剖应注意的问题
1） 波浪线不能与图上的其它图线重合。
错误
正 确
2） 波浪线不能穿空而过，也不能超出视图的 轮廓线。
挂轮架零件表达举例
挂轮架零件表达举例
哪种剖切正确呢？
3. 几相交的剖切平面（旋转剖）
A－
A
➢ 标注方法：
A
相交的剖切平
面剖切不能省略
A
标注。
➢ 应注意的问题：
A
① 两剖切面的交线一般应与机件的轴线重合。
机械制图-零件常用的表达方法 ppt课件
ppt课件
38
§8.5 .1 图样的简化画法
3.在不致于引起误解的情况下，对称零件可只画出一半 （需要加以标记）或略大于一半。
ppt课件
39
§8.5 .1 图样的简化画法
4.当零件具有若干相同结构 （如齿、槽等），并按照一定 规律分布时，只需画出几个完 整的结构，其余用细实线连接， 并标明该结构的总数。
ppt课件 13
§8.2.1 剖视图的概念
剖切后的视图中所有的虚线都变成可 见的粗实线，将其内部特征直观的体 现出来。并在剖切区域内画出剖面线， 且不同材料对应不同的剖面线。
ppt课件 14
§8.2.1 剖视图的概念
画剖视图时，即可将某一个视图画成剖视图，也可 根据需要同时将几个视图画成剖视图，它们之间相互独 立，互不影响，并可以根据向视图配置原则，合理利用 图纸空间进行视图配置。
当剖切面通过回转面形成的孔和凹坑的轴线时,这些结 构应该按照剖视图的画法来绘制。
ppt课件 32
§8.3.1 移出断面图-移出断面图画法
当剖切面通过非圆孔,会出现完全分离的断面图时，这些 结构应该按照剖视图的画法来绘制。
一定要记住！
ppt课件
33
§8.3.1 移出断面图-移出断面图标注 移出断面图一般应大写字母标出“× －× ”，并在相应的视图上用 剖切符号表示剖切位置和投射方向，并标注相同的字母。经过旋 转的还应画出旋转符号。 A A—A
ppt课件 15
§8.2.1 剖视图的概念
A—A
剖视图名称
×-×（“×”为大写拉丁字母）。
剖面线
用细点画线表示。
A
A
剖切符号及 投射方向
粗实线表示剖切面两端的起讫位 置，箭头画在粗实线两端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
除后视图外，靠近主视图的一边是物体 的后面，远离主视图的 一边是物体的前面。
主视图被确定之后，其他基本视图与主视图的 配置关系也随之确定，此时，可不标注视图名称。
➢4.1.2 向视图
向视图是可以自由配置的视图。
在向视图的上方标注“”(“”为大写拉丁字 母)；在相应视图的附近用箭头指明投射方向，并标 注相同的字母。
解决方法：
A V
★ 增设一个与倾斜表 面平行的辅助投影 面。
★ 将倾斜部分向辅助 投影面投射。
斜视图是物体向不
平行于基本投影面的平 面投射所得的视图。
斜视图的画法
A
A A
画斜视图的注意事项：
• 斜视图通常按向视图的配置形式配置。 • 允许将斜视图旋转配置，但需在斜视图上方注明。 • 斜视图一般表达局部结构，投影范围用波浪线。
虚线不画
• 剖切面的位置要适当。 • 想象移去哪部分？剩余哪部分？ • 全投射包括：截断面、孔后线、截断面内剖面符号。 • 虚线如何处理？ • 假想体现在哪里？
3.剖视图的标注
A -A
A
A
完整标注内容： ① 剖切位置 ② 投射方向 省略标注规则解释
③ 名称
剖视图的标注示例
(1) 剖切符号用两段短的
注意
(1) 向视图是基本视图的另一种表现形式，它们 的主要差别在于视图的配置发生了变化。所以，在 向视图中表示投射方向的箭头应尽可能配置在主视 图上，以使所获视图与基本视图相一致。而绘制以 向视图方式表达的后视图时，应将投射箭头配置在 左视图或右视图上。
(2) 向视图的视图名称“”为大写拉丁字母，
2.剖视图的画法
（１）确定剖切面的位置
一般常用平面作为剖切面(也可用柱面)。为了表达物 体内部的真实形状，剖切平面一般应通过物体内部结构的 对称平面或孔的轴线，并平行于相应的投影面。
（２）画剖视图
剖切平面剖切到的物体断面轮廓和其后面的可见轮廓 线，都用粗实线画出。 （３）画剖面符号
应在剖切面切到的断面轮廓内画出剖面符号。
粗实线—表示，用以表示剖
切位置，画在剖切面的起始、 转折和终止处,尽可能不要 与图形的轮廓线相交。
(2) 投射方向用箭头
表示，画在剖切符号的两 外端，并与剖切符号垂直。
(3) 在剖视图的上方用大写拉丁字母标出剖视图的名称“-”，
并在剖切符号附近注上相同的字母，字母必须水平书写 。
剖视图省略标注的情况：
➢ 第4章 机件的常用表达方法
➢4.1 视图 ➢4.2 剖视图 ➢4.3 断面图 ➢4.4 局部放大图 ➢4.5 规定画法和简化画法 ➢4.6 综合应用举例
概述
本章将介绍视图、剖视图、 断面图、局部放大图以及其他 规定画法和简化画法。
摘 要：本章内容是在学习组合体视图 表达的基础上，依据《技术制图》国家 标准GB/T 17451—1998、GB/T 17452— 1998 、 GB/T17453—1998 的 规 定 ， 介 绍 视图、剖视、断面等工程形体的常用表 达方法及应用，从而使复杂多样的工程 形体表达更方便、清晰、简洁，并为工 程图样的绘制及阅读奠定基础。
根据“画图简单看图容易”
的原则，寻找解决办法？ 依照GB采用剖视图
4.2.1 剖视图的概念 ⒈ 剖视图的形成
为了清楚的 表达机件的内部 结构形状（消除 虚线）， 假想用 剖切面将机件沿 适当位置剖开，
移去剖切面和观 察者之间的部分 ，将其余部分向 投影面进行全投 射。
剖视图概念：假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而 将其余部分向投影面投射所得得图形，称为剖视图。
注意事项图例：
斜视图通常按向视图的 配置形式配置并标注，必要 时允许将斜视图旋转配置。
表示该视图名称的大写 拉丁字母应靠近旋转符号的 箭头端。
也允许将旋转符号角度 标注在字母之后。
允许图形旋转的角度超 过９０°。
➢4.2 剖 视 图
问题的提出： 当机件的内部形状较复杂时，视图上
将出现许多虚线，不便于画图、看图和标注尺寸。
(1) 当剖视图按基本 视图关系配置时，可省略 箭头。
(2) 当单一剖切平面通过物体的对称平面 或基本对称平面，且剖视图按基本视图关系配 置时，可以不加标注。
4. 画剖视图应注意的问题
(1) 假想剖切 剖视图是假想把物体剖切后画出的投影，
其他未取剖视的视图应按完整的物体画出。
(2) 虚线处理 为了使剖视图清晰，凡是其它视图上已经表
(1) 局部视图的断裂边界 应以波浪线或双折线表 示。 (2) 当表示的局部结构外 形轮廓线呈完整封闭图形 时，波浪线可省略不画。
(3) 局部视图可按基本视 图的配置形式配置，这时 不需标注 。
也可按向视图的配置形式配置，并标注 。
➢4.1.4 斜视图
问题：当物体的表面与投影面成倾斜位置时，其 投影不反映实形。
无论是在箭头旁的字母，还是视图上方的字母，均 应与读图方向相一致，以便于识别。
➢4.1.3 局部视图
当物体在平 行于某基本投影 面的方向上仅有 某局部结构形状 需要表达，而又 没有必要画出其 完整的基本视图 时，可将物体的 局部结构形状向 基本投影面投射， 这样得到的视图， 称为局部视图 。
注意事项：
达清楚的结构形状，其虚线省略不画。
(3) 剖视图中不要漏线 剖切平面后的可见轮廓线应画出。
5. 画剖视图的注意事项小结
① 剖切平面的选择：确保有效的消除虚线。一般通过机 件的对称面或轴线且平行或垂直于投影面。
总 则: 画图简单，看图容易。
➢4.1 视 图
视图主要用于表达物体的外部结构和形状。
视图的种类有基本视图、向视图、局部视图和斜视图 。
➢4.1.1 基本视图
用正六面体的六 个面作为六个投影面， 称为基本投影面。将 物体置于六面体中间， 分别向各投影面进行 正投影，得到六个基 本视图 。
⒈ 形成
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个基本投影面的展开规则
仰视 主视
俯视 六个投影面展开时，规定正投影面不动，其余各投影面 按图示的方向，展开到正投影面所在的平面上。
⒊ 六个基本视图的基本配制和投影对应关系
前
高
右
• 度量对应关系 ：仍遵守“三等”规律 • 方位对应关系：
主视图被确定之后，其他基本视图与主视图的 配置关系也随之确定，此时，可不标注视图名称。
➢4.1.2 向视图
向视图是可以自由配置的视图。
在向视图的上方标注“”(“”为大写拉丁字 母)；在相应视图的附近用箭头指明投射方向，并标 注相同的字母。
解决方法：
A V
★ 增设一个与倾斜表 面平行的辅助投影 面。
★ 将倾斜部分向辅助 投影面投射。
斜视图是物体向不
平行于基本投影面的平 面投射所得的视图。
斜视图的画法
A
A A
画斜视图的注意事项：
• 斜视图通常按向视图的配置形式配置。 • 允许将斜视图旋转配置，但需在斜视图上方注明。 • 斜视图一般表达局部结构，投影范围用波浪线。
虚线不画
• 剖切面的位置要适当。 • 想象移去哪部分？剩余哪部分？ • 全投射包括：截断面、孔后线、截断面内剖面符号。 • 虚线如何处理？ • 假想体现在哪里？
3.剖视图的标注
A -A
A
A
完整标注内容： ① 剖切位置 ② 投射方向 省略标注规则解释
③ 名称
剖视图的标注示例
(1) 剖切符号用两段短的
注意
(1) 向视图是基本视图的另一种表现形式，它们 的主要差别在于视图的配置发生了变化。所以，在 向视图中表示投射方向的箭头应尽可能配置在主视 图上，以使所获视图与基本视图相一致。而绘制以 向视图方式表达的后视图时，应将投射箭头配置在 左视图或右视图上。
(2) 向视图的视图名称“”为大写拉丁字母，
2.剖视图的画法
（１）确定剖切面的位置
一般常用平面作为剖切面(也可用柱面)。为了表达物 体内部的真实形状，剖切平面一般应通过物体内部结构的 对称平面或孔的轴线，并平行于相应的投影面。
（２）画剖视图
剖切平面剖切到的物体断面轮廓和其后面的可见轮廓 线，都用粗实线画出。 （３）画剖面符号
应在剖切面切到的断面轮廓内画出剖面符号。
粗实线—表示，用以表示剖
切位置，画在剖切面的起始、 转折和终止处,尽可能不要 与图形的轮廓线相交。
(2) 投射方向用箭头
表示，画在剖切符号的两 外端，并与剖切符号垂直。
(3) 在剖视图的上方用大写拉丁字母标出剖视图的名称“-”，
并在剖切符号附近注上相同的字母，字母必须水平书写 。
剖视图省略标注的情况：
➢ 第4章 机件的常用表达方法
➢4.1 视图 ➢4.2 剖视图 ➢4.3 断面图 ➢4.4 局部放大图 ➢4.5 规定画法和简化画法 ➢4.6 综合应用举例
概述
本章将介绍视图、剖视图、 断面图、局部放大图以及其他 规定画法和简化画法。
摘 要：本章内容是在学习组合体视图 表达的基础上，依据《技术制图》国家 标准GB/T 17451—1998、GB/T 17452— 1998 、 GB/T17453—1998 的 规 定 ， 介 绍 视图、剖视、断面等工程形体的常用表 达方法及应用，从而使复杂多样的工程 形体表达更方便、清晰、简洁，并为工 程图样的绘制及阅读奠定基础。
根据“画图简单看图容易”
的原则，寻找解决办法？ 依照GB采用剖视图
4.2.1 剖视图的概念 ⒈ 剖视图的形成
为了清楚的 表达机件的内部 结构形状（消除 虚线）， 假想用 剖切面将机件沿 适当位置剖开，
移去剖切面和观 察者之间的部分 ，将其余部分向 投影面进行全投 射。
剖视图概念：假想用剖切面剖开物体，将位于观察者和剖切面之间的部分移去，而 将其余部分向投影面投射所得得图形，称为剖视图。
注意事项图例：
斜视图通常按向视图的 配置形式配置并标注，必要 时允许将斜视图旋转配置。
表示该视图名称的大写 拉丁字母应靠近旋转符号的 箭头端。
也允许将旋转符号角度 标注在字母之后。
允许图形旋转的角度超 过９０°。
➢4.2 剖 视 图
问题的提出： 当机件的内部形状较复杂时，视图上
将出现许多虚线，不便于画图、看图和标注尺寸。
(1) 当剖视图按基本 视图关系配置时，可省略 箭头。
(2) 当单一剖切平面通过物体的对称平面 或基本对称平面，且剖视图按基本视图关系配 置时，可以不加标注。
4. 画剖视图应注意的问题
(1) 假想剖切 剖视图是假想把物体剖切后画出的投影，
其他未取剖视的视图应按完整的物体画出。
(2) 虚线处理 为了使剖视图清晰，凡是其它视图上已经表
(1) 局部视图的断裂边界 应以波浪线或双折线表 示。 (2) 当表示的局部结构外 形轮廓线呈完整封闭图形 时，波浪线可省略不画。
(3) 局部视图可按基本视 图的配置形式配置，这时 不需标注 。
也可按向视图的配置形式配置，并标注 。
➢4.1.4 斜视图
问题：当物体的表面与投影面成倾斜位置时，其 投影不反映实形。
无论是在箭头旁的字母，还是视图上方的字母，均 应与读图方向相一致，以便于识别。
➢4.1.3 局部视图
当物体在平 行于某基本投影 面的方向上仅有 某局部结构形状 需要表达，而又 没有必要画出其 完整的基本视图 时，可将物体的 局部结构形状向 基本投影面投射， 这样得到的视图， 称为局部视图 。
注意事项：
达清楚的结构形状，其虚线省略不画。
(3) 剖视图中不要漏线 剖切平面后的可见轮廓线应画出。
5. 画剖视图的注意事项小结
① 剖切平面的选择：确保有效的消除虚线。一般通过机 件的对称面或轴线且平行或垂直于投影面。
总 则: 画图简单，看图容易。
➢4.1 视 图
视图主要用于表达物体的外部结构和形状。

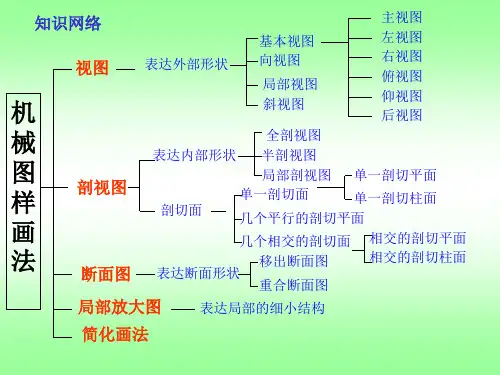

视图的种类有基本视图、向视图、局部视图和斜视图 。
➢4.1.1 基本视图
用正六面体的六 个面作为六个投影面， 称为基本投影面。将 物体置于六面体中间， 分别向各投影面进行 正投影，得到六个基 本视图 。
⒈ 形成
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个基本投影面的展开规则
仰视 主视
俯视 六个投影面展开时，规定正投影面不动，其余各投影面 按图示的方向，展开到正投影面所在的平面上。
⒊ 六个基本视图的基本配制和投影对应关系
前
高
右
• 度量对应关系 ：仍遵守“三等”规律 • 方位对应关系：
