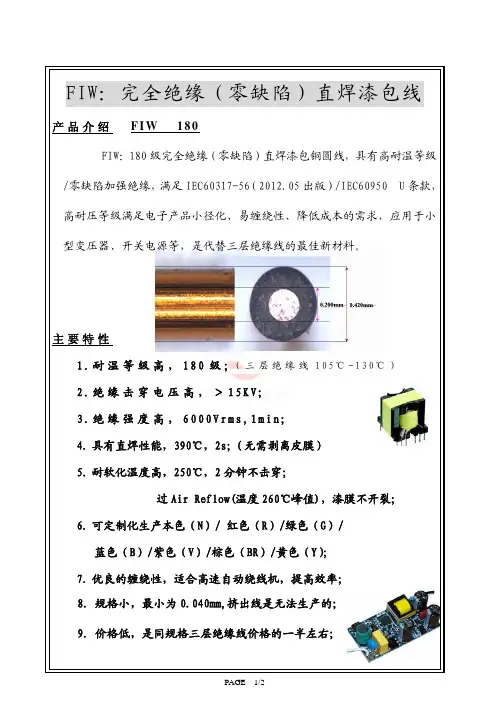

各种漆包线的功用介绍漆包线商品的高标准严恳求,分外是国际厂商在我国开办加工工作,对漆包线带来了新的技能恳求。
漆包线公司为了抢占商场,各自尽了很大的竭力,得到了极好的翻开,经过十多年的翻开,漆包线工作的品种根柢满意了国内需求。
1.变频电机用防电晕漆包线跟着电力电子技能的翻开,变频调速得到了活络的翻开,变频电机最招引人的本地是节省动力。
我国发电的总容量约60%是耗费在电动机上,而选用变频调速可使电动机节省20%的动力。
变频电机用在风机、泵、紧缩机等通用机械里,除节能外,别的还有技能调速,牵引调速和精细调速的利益,然后跋涉商品的技能水平,商质量量,出产产值和功率等。
这些是很难用%来衡量的。
因而变频调速有宽广的运用远景。
并将逐渐替代直流调速。
跟着变频商品运用范畴活络拓宽,其运用寿数就日益超卓。
选用IGBT(绝缘栅双极性晶闸管)技能PWM(脉冲宽度调制)型变频器运用后,可变的极高频率和许多刹那间脉冲尖峰电压能致使电晕放电景象,使电机绝缘过早损坏。
有时,绝缘寿数只需1-2年,有时乃至只需几个月绝缘就损坏了。
最多见的绝缘损坏是匝间短路而起,是由有些放电(发生电晕)、有些介质发热和空间电荷堆集等多种要素归纳构成。
因而关于或许的要素提出了多方面跋涉绝缘体系寿数的办法。
绝缘体系中电磁线是一个首要的构成有些,近几年来,抢先工业国家翻开了新式电磁线的研讨工作。
这些年,纳米技能的翻开为变频电机用漆包线的改善和跋涉发了解条件,研发均相、通明和涂覆性十分好的漆不只需利于线的出产,并且能使漆包线的功用更优异,并或许发生新的特性,然后拓宽漆包线的运用面。
面临国外的抢先技能,国内许多公司也纷乱起动,仰仗国外的履历,运用进口的漆,开发了高频电机用漆包线。
国内有关的研讨安排,上海电器所、上海电缆研讨所也纷歧样程度的翻开了研讨工作,从研讨绝缘漆开端,筹建实验基地,拟定线和电机的有关标准。
工作都在相继的进行着,并取得了必定成效。
变频电机用漆包线国内经过几年的竭力,已取得了长足的跋涉。

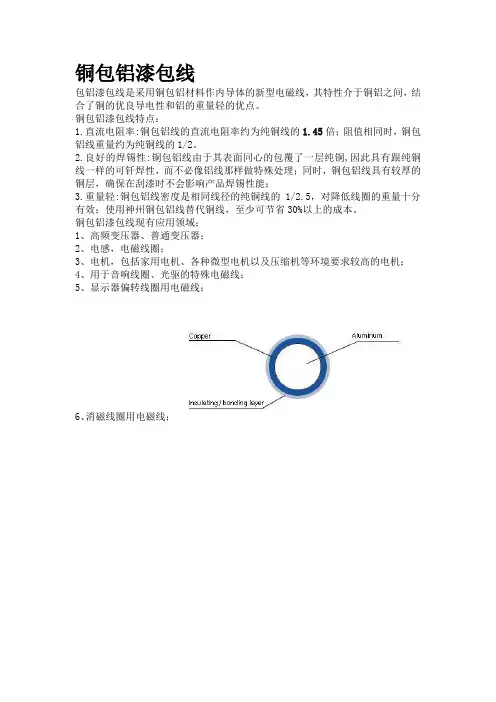

铜包铝漆包线包铝漆包线是采用铜包铝材料作内导体的新型电磁线,其特性介于铜铝之间,结合了铜的优良导电性和铝的重量轻的优点。
铜包铝漆包线特点:1.直流电阻率:铜包铝线的直流电阻率约为纯铜线的1.45倍;阻值相同时,铜包铝线重量约为纯铜线的1/2。
2.良好的焊锡性:铜包铝线由于其表面同心的包覆了一层纯铜,因此具有跟纯铜线一样的可钎焊性,而不必像铝线那样做特殊处理;同时,铜包铝线具有较厚的铜层,确保在刮漆时不会影响产品焊锡性能;3.重量轻:铜包铝线密度是相同线径的纯铜线的1/2.5,对降低线圈的重量十分有效;使用神州铜包铝线替代铜线,至少可节省30%以上的成本。
铜包铝漆包线现有应用领域:1、高频变压器、普通变压器;2、电感,电磁线圈;3、电机,包括家用电机、各种微型电机以及压缩机等环境要求较高的电机;4、用于音响线圈、光驱的特殊电磁线;5、显示器偏转线圈用电磁线;6、消磁线圈用电磁线;铜包铝线项目投资分析书一、铜包铝线双金属线材项目开发的背景美国(COPPERWELD)公司90年代初期就已经开始生产铜包铝线和铜包钢线,并在美国的电话、电视、电子行业广泛应用。
它是近几年来快速发展起来的新型合成的双金属线材,它以优越的性能和低成本将占领电话、电视、电子行业等通讯线材的大部分领域。
近年来我国的通讯行业的CATV同轴电缆生产企业为了提高产品质量,降低成本,和国际技术接轨,已经采用铜包铝线作为CATV同轴电缆的更新换代产品。
年用量大大提高,目前国内铜包铝线的生产远远不能满足市场需要。
所以开发铜包铝线的生产是一个很好的项目。
二、项目技术特点和发展趋势:铜包铝线材是一种双金属线材,是在铝线外表包复一层一定厚度的铜层,使该线材成为一种高性能的双金属线材,其铜的厚度大约是在最小半经的3.5%。
其导电率大约是铜线的62.9% 。
而同样重量的铜包铝线的长度是纯铜线长度的2.7倍。
此外铜包铝由于其重量轻可允许使用密度较低,重量较轻的绝缘材料,从而可减少电视信号的衰减。

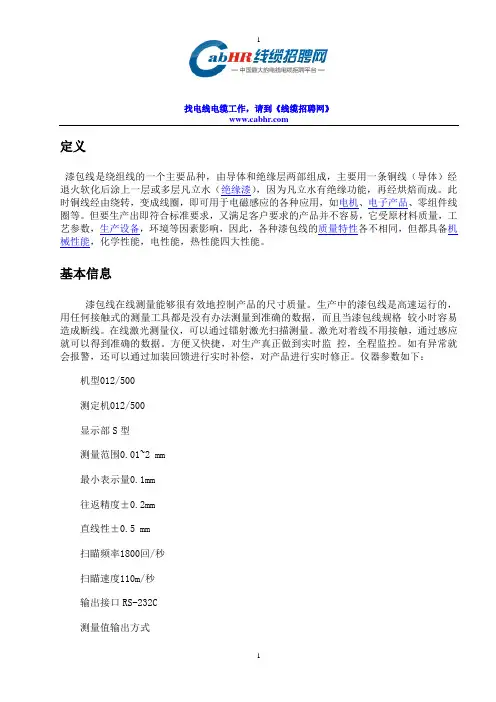

找电线电缆工作,请到《线缆招聘网》定义漆包线是绕组线的一个主要品种,由导体和绝缘层两部组成,主要用一条铜线(导体)经退火软化后涂上一层或多层凡立水(绝缘漆),因为凡立水有绝缘功能,再经烘焙而成。
此时铜线经由绕转,变成线圈,即可用于电磁感应的各种应用,如电机、电子产品、零组件线圈等。
但要生产出即符合标准要求,又满足客户要求的产品并不容易,它受原材料质量,工艺参数,生产设备,环境等因素影响,因此,各种漆包线的质量特性各不相同,但都具备机械性能,化学性能,电性能,热性能四大性能。
基本信息漆包线在线测量能够很有效地控制产品的尺寸质量。
生产中的漆包线是高速运行的,用任何接触式的测量工具都是没有办法测量到准确的数据,而且当漆包线规格较小时容易造成断线。
在线激光测量仪,可以通过镭射激光扫描测量。
激光对着线不用接触,通过感应就可以得到准确的数据。
方便又快捷,对生产真正做到实时监控,全程监控。
如有异常就会报警,还可以通过加装回馈进行实时补偿,对产品进行实时修正。
仪器参数如下:机型012/500测定机012/500显示部S型测量范围0.01~2 mm最小表示量0.1mm往返精度±0.2mm直线性±0.5 mm扫瞄频率1800回/秒扫瞄速度110m/秒输出接口RS-232C测量值输出方式找电线电缆工作,请到《线缆招聘网》标准值、上/下限值设定显示屏+NG、-NG警示灯显示Alarm警报输出功能OFFSET标准值设定功能读值6位数LED显示电压85~260V然而,在实际生产过程中,操作者不能完全依赖于激光测径仪来保证产品的尺寸质量。
由于激光测径仪属于高精度测量仪器,在使用过程中,激光探头处容易粘附尘埃杂质而导致测量偏差,所以,定期保养、校准激光测径仪,显得十分重要。
分类1.按其导体的材质的不同可分为:铜线(Copper),铝线(AL),铜包铝线(C.C.A), 2、按其绝缘材料的不同可分为分:2.1缩醛漆包线2.2聚西酯漆包线2.3聚氨酯漆包线2.4改性聚酯漆包线2.5聚酯亚胺漆包线 2.6聚酯亚胺/聚酰胺酰亚胺漆包线2.7聚酰亚胺漆包线 3、按材料形状分:圆线,扁线,空心线。
漆包线的命名、耐热等级、性能及用途基本认识一、漆包线的概念漆包线是在导体的表面涂一种或几种绝缘涂料,经烘焙、冷却后形成一种带绝缘层的电线。
漆包线是电磁线(绕组线)的一个品种,电磁线是用于电磁感应的电线。
在物理学中指出,在通电导体的周围会产生磁场,运动导体在磁场中切割磁力线会产生电流,这就是电磁感应现象。
因此漆包线的最终目的是实现电能、磁能和动能三者之间的相互转化(如下图所示)。
○1机械能→磁场能→电能○2电能→磁场能→电能○3电能→磁场能→机械能○4电能→磁场能二、漆包线的命名漆包线的命名由以下部分组成○1漆包线代号:Wire----W Qi BaoXian----Q○2漆膜品种:缩醛:PVF (Polyvinyl Formal)对应的漆包线名称:PVF聚脂:PE (Polyester) PEW聚氨脂:PU (Polyurethane) UEW聚脂亚胺:PEI (Polyester-imide) EIW聚酰胺酰亚胺: PAI (Polyamide-imide) AIW○3耐热等级:标上热级代号如”F-155º”○4漆膜厚度:“0”特厚,“1”厚漆膜,“2”薄漆膜,“3”薄漆膜○5颜色:红色“R”,绿色“G”蓝色“B”自然色“N”例如:2UEWF 0.45(R)表示直径0.45mm薄漆膜155级红色聚胺酯漆包线0DFWF 0.85表示直径为0.85mm厚漆膜200级耐冷媒漆包线。
三、漆包线的耐热等级漆包线耐热等级为漆包线能长时间(20000h以上)正常工作的环境温度,目前漆包线热级区分如四、漆包线的性能及用途漆包线广泛用于工业生产、家用电器等行业中,各种漆包线的主要性能及用途如下:。
美标漆包线标准
美标漆包线标准是指美国国家标准协会(ANSI)对漆包线的质量和性能要求所制定的标准。
漆包线是一种由导体线缠绕在绝缘层上并经过涂漆、干燥、浸泡等工艺制成的电线,主要用于电子电器、电机、变压器等设备中。
美标漆包线标准主要包括以下几个方面:
1. 明确漆包线的材料和制造工艺要求,包括导体的材质、绝缘层和涂漆材料的规格和性能等。
2. 规定漆包线的尺寸和外观要求,包括直径、形状、表面平整度等,以保证漆包线的质量和可靠性。
3. 规定漆包线的电性能要求,包括电阻、介电强度、绝缘电阻等,以保证漆包线在电气设备中的可靠性和安全性。
4. 定义漆包线的各种试验方法和检验标准,包括外观检验、电性能测试、耐热性试验、耐湿性测试等,以保证漆包线的质量和一致性。
美标漆包线标准是漆包线制造和使用的重要依据,也是保证漆包线质量和性能的必要条件。
制造企业和用户应根据标准要求严格控制和检验漆包线的质量,确保漆包线的安全可靠性。
- 1 -。
漆包线原理漆包线,又称涂漆线,是一种由金属线材包覆一层绝缘漆而成的线材。
它主要用于电机、电器、变压器等电气设备中的绕组线,具有良好的绝缘性能和导电性能。
漆包线的原理是什么呢?接下来我们就来详细介绍一下。
首先,我们来了解一下漆包线的结构。
漆包线的核心是金属线材,如铜线或铝线,外面包覆一层绝缘漆。
绝缘漆通常采用聚酰胺类、聚酰亚胺类或聚酰胺酰亚胺类树脂制成,具有良好的绝缘性能和耐热性能。
这种结构使得漆包线既具有良好的导电性能,又具有优秀的绝缘性能,能够在高温、高压环境下稳定工作。
漆包线的原理主要是利用绝缘漆将金属线材包覆起来,形成一层绝缘层,阻止了金属线材之间以及金属线材与外界之间的电流流动,从而实现了绝缘的效果。
这种绝缘层不仅能够阻止电流的流动,还能够防止金属线材与外界介质发生电化学反应,起到了保护金属线材的作用。
另外,漆包线的绝缘层还能够有效地阻止电磁波的干扰,提高了线路的稳定性和可靠性。
在电机、电器、变压器等设备中,由于电流的存在会产生磁场,如果没有绝缘层的保护,金属线材之间会发生短路,导致设备损坏甚至火灾。
而漆包线的绝缘层能够有效地隔离金属线材,防止短路的发生,保证设备的安全运行。
总的来说,漆包线的原理是通过包覆一层绝缘漆来实现金属线材的绝缘和保护,阻止电流的流动和金属之间的接触,从而保证设备的安全运行。
漆包线不仅具有良好的绝缘性能和导电性能,还能够有效地防止电磁干扰,提高设备的稳定性和可靠性。
在电气设备中,漆包线发挥着重要的作用,是保证设备正常运行的重要组成部分。
综上所述,漆包线的原理是基于绝缘漆的绝缘和保护作用,保证金属线材在电气设备中的安全运行。
它的应用范围广泛,对于现代电气设备的正常运行起着至关重要的作用。
希望通过本文的介绍,能让大家对漆包线的原理有更深入的了解。
漆包线原理
漆包线,又称为线圈线,是指在导线表面涂覆一层漆包绝缘,通常由铜或铝构成。
漆包线的原理是利用绝缘层的存在来阻止电流在导线之间的短路,同时保护导线免受外部环境的腐蚀和损坏。
漆包线广泛应用于电子元器件和电路中,用于传输和传导电流。
它的制作过程包括:先将导线置于漆包线机中,然后通过涂覆漆包绝缘料的方式,在导线表面形成一层绝缘层。
绝缘层通常由聚酰胺、聚醋酸纤维等有机化合物制成,具有较高的绝缘电阻和耐高温性能。
漆包线的绝缘层可以防止导线之间发生短路,从而确保电流在预定路径上流动。
此外,绝缘层还可以避免导线与外部环境接触,从而减少电流损耗和电路故障的发生。
漆包线具有较好的耐磨损性能和抗氧化能力,可以在长时间的使用中保持良好的导电性能。
同时,漆包线的绝缘层也提供了额外的机械保护,使导线不易受到机械撞击和损坏。
总之,漆包线通过在导线表面形成一层绝缘层,实现了对电流的传输和保护。
它广泛应用于电子和电路领域,具有良好的绝缘性能、耐磨损性和抗氧化能力,能够确保电路的稳定性和可靠性。
漆包线漆膜厚度标准漆包线是一种用于电机、变压器等电气设备的绝缘材料,其质量直接关系到设备的安全可靠性。
而漆膜厚度是影响漆包线绝缘性能的重要因素之一。
因此,对漆膜厚度的标准有着严格的要求。
首先,漆膜厚度的标准是根据具体的使用环境和要求来确定的。
一般来说,漆包线在不同的电气设备中所处的工作环境会有所不同,因此对漆膜厚度的要求也会有所差异。
例如,在潮湿、高温或者高压的环境下,对漆膜厚度的要求会更加严格,需要具有更好的绝缘性能。
其次,漆膜厚度的标准还受到国家标准和行业标准的影响。
我国针对漆包线的生产和质量管理制定了一系列的标准,其中就包括了对漆膜厚度的要求。
这些标准旨在保障漆包线的质量,确保其能够满足电气设备的工作要求,提高设备的安全可靠性。
在实际生产中,漆包线的生产企业需要严格按照相关的标准要求进行生产,确保漆膜厚度符合标准。
同时,对漆膜厚度进行严格的检测和控制也是非常重要的。
只有确保漆膜厚度符合标准,才能够保证漆包线的绝缘性能和使用寿命。
除了国家标准和行业标准外,一些国际标准组织也对漆包线的质量提出了要求。
这些国际标准的制定往往更加严格和高要求,对漆膜厚度的控制也更加细致。
因此,一些生产企业还需要根据国际标准来进行生产和管理,以满足国际市场的需求。
总的来说,漆膜厚度的标准是保障漆包线质量的重要依据,对于生产企业和用户来说都具有非常重要的意义。
只有严格按照相关标准要求进行生产和检测,才能够确保漆包线的质量,提高其绝缘性能和使用寿命,从而保障电气设备的安全可靠性。
因此,对漆膜厚度的标准化工作还需要不断加强,以适应不断发展变化的市场需求和技术要求。
变压器里的漆包线分类
在变压器中,漆包线是一种常用的线材类型,通常用于绕制变压器的线圈。
漆包线是一种绝缘电线,其导体表面涂有绝缘漆包层,以提供电绝缘性能和保护导体。
根据导体的材料和用途,漆包线可以分为以下几类:
1. 铜漆包线:导体采用铜制,是最常见的漆包线类型,用于一般变压器绕线和电机等电气设备。
2. 铝漆包线:导体采用铝制,常用于中低压变压器和电气设备。
3. 铜铝合金漆包线:导体采用铜铝合金,具有较好的导电性能和耐腐蚀性,适用于特殊场合。
4. 高温漆包线:导体和绝缘漆包层具有较高的耐高温性能,适用于高温环境下的变压器和电气设备。
5. 超细漆包线:导体直径非常细,常用于微型变压器和电子设备。
总的来说,漆包线是根据导体材料、用途和性能的不同而分类的。
在变压器中,选择适合的漆包线类型非常重要,可以保证变压器的稳定运行和电气性能。
1/ 1。
漆包线的用途
漆包线是一种由铜线或铝线绕上绝缘层后再涂上漆包的电线。
它是电子电气领域中广泛使用的一种电线。
漆包线主要用于电路连接、绕制电机、电器元件的线圈和变压器等电子电气设备中。
漆包线广泛应用于各种电路连接中。
在电子电气领域中,电路连接是非常重要的,漆包线的绝缘性和导电性能很好,因此它成为了电路连接的首选。
漆包线可以用于各种电子器件的内部连接,如电视机、收音机、电话机、计算机等。
此外,漆包线还可以用于汽车电子系统、电热水器、电动工具等领域。
漆包线还可以用于绕制电机和电器元件的线圈。
电机是电子电气领域中非常重要的一种设备,漆包线可以用于绕制电机的线圈,使电机的性能更加优秀。
电器元件包括电阻器、电容器、电感器等,这些元件通常是由漆包线绕成的线圈,漆包线的导电性能和绝缘性能可以保证这些元件的正常工作。
漆包线还可以用于变压器的制造。
变压器是电子电气领域中非常重要的一种设备,它可以将电能从一个电路传输到另一个电路,漆包线可以用于变压器的绕制,使变压器的性能更加优秀。
漆包线可以承受高温高压的环境,因此它可以在变压器中长期稳定地工作。
漆包线是电子电气领域中广泛使用的一种电线,它的应用范围非常广泛。
漆包线可以用于电路连接、绕制电机、电器元件的线圈和变
压器等电子电气设备中。
漆包线的导电性能和绝缘性能非常优秀,可以保证设备的正常工作。
漆包线是电子电气领域中不可缺少的一种电线。
漆包线标准
漆包线是一种常用的电线包装材料,由绝缘材料(通常是
聚氨酯或聚酰亚胺)包裹着导体(一般是铜丝或铝丝)制成。
漆包线通常用于制作电动机、变压器、线圈等电器和
电子设备的线缆。
漆包线的标准可以根据不同的国家或地区而有所不同,主
要涉及以下几个方面:
1. 尺寸标准:漆包线的尺寸标准包括导体直径、绝缘层厚
度等。
不同的应用场景会有不同的尺寸要求。
2. 绝缘材料标准:漆包线的绝缘材料通常是聚氨酯或聚酰
亚胺,其性能要符合相关的标准,包括绝缘强度、耐热性、耐化学品等。
3. 电气性能标准:漆包线的电气性能也需符合相应的标准,如导体电阻、峰值耐压等。
4. 环保标准:近年来,环保标准也成为漆包线的重要标准
之一,如无卤素、低溴指数等要求。
这些标准一般由相关的标准化组织、行业协会或政府部门
制定和监管,如国际电工委员会(IEC)、美国标准与测试协会(ASTM)、中国国家标准化管理委员会(SAC)等。
需要注意的是,不同国家或地区的漆包线标准可能存在差异,因此在选用和应用漆包线时,需要根据具体的情况参
考相关的标准和指南。
同时,在购买漆包线时,也应选择
经过认证和合规的产品,以确保其质量和安全性能。
QPN漆包线基础知识目录一、QPN漆包线概述 (2)1.1 QPN漆包线的定义 (3)1.2 QPN漆包线的特点 (4)1.3 QPN漆包线的应用领域 (4)二、QPN漆包线的结构与性能 (5)2.1 QPN漆包线的结构 (7)2.2 QPN漆包线的性能 (7)2.2.1 电气性能 (8)2.2.2 机械性能 (10)2.2.3 热性能 (11)2.2.4 化学性能 (12)三、QPN漆包线的生产与制造 (13)3.1 原材料选择 (14)3.2 涂布工艺 (15)3.3 干燥与固化过程 (16)3.4 质量检测与控制 (17)四、QPN漆包线的应用与选型 (18)4.1 应用场景分析 (19)4.2 选型原则与方法 (21)4.3 常见问题及解决方案 (22)五、QPN漆包线的维护与保养 (23)5.1 使用环境要求 (24)5.2 定期检查与维护 (25)5.3 故障处理与预防措施 (26)六、QPN漆包线的发展趋势与前景 (27)6.1 技术创新与发展方向 (29)6.2 市场需求与竞争格局 (30)6.3 未来发展趋势展望 (31)一、QPN漆包线概述QPN漆包线是一种经过特殊工艺处理,以铜线为基材,表面覆盖有一层绝缘漆的电线。
其名称中的QPN代表了特定的漆包线类型及其特性。
作为一种重要的电气元件,QPN漆包线广泛应用于电机、电器、变压器等电气设备中。
QPN漆包线的主要功能包括绝缘保护、屏蔽、耐腐蚀、抗磨损等。
其基材铜线负责电流的传输,而绝缘漆层则起到了保护电线、防止短路和保证设备安全运行的作用。
由于其出色的屏蔽性能,QPN漆包线还能有效地减少电磁干扰,提高设备的运行效率。
QPN漆包线的生产工艺包括铜线拉制、表面处理、绝缘涂层涂覆、烘焙固化等多个步骤。
绝缘涂层的材质和工艺参数的选择对漆包线的性能有着至关重要的影响。
不同的应用场景和需求,会采用不同的涂层材料和工艺,以得到满足特定要求的QPN漆包线。
