盾构法隧道联络通道施工讲课教案

地铁隧道盾构法课程设计一、教学目标本节课的教学目标是让学生了解地铁隧道盾构法的基本概念、工作原理和施工工艺，掌握盾构机的构造和操作要点，以及盾构法施工的安全注意事项。

通过本节课的学习，学生应能解释盾构法在地铁隧道建设中的应用，分析盾构法施工的优缺点，并能够运用所学知识解决实际工程问题。

二、教学内容本节课的教学内容主要包括地铁隧道盾构法的定义、工作原理、施工工艺、盾构机的构造和操作要点，以及盾构法施工的安全注意事项。

具体包括以下几个方面：1.地铁隧道盾构法的定义和分类；2.盾构机的工作原理和主要组成部分；3.盾构法的施工工艺和操作要点；4.盾构法施工的安全注意事项；5.盾构法施工案例分析。

三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，包括讲授法、案例分析法、实验法等。

1.讲授法：通过讲解盾构法的定义、工作原理、施工工艺等基本概念，使学生掌握盾构法的基本知识。

2.案例分析法：分析实际工程案例，使学生了解盾构法在地铁隧道建设中的应用，提高学生解决实际问题的能力。

3.实验法：学生进行盾构机模型操作实验，使学生熟悉盾构机的构造和操作方法。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，本节课将选择和准备以下教学资源：1.教材：《地铁隧道盾构法》；2.参考书：相关盾构法的学术文献和工程案例；3.多媒体资料：盾构法施工的视频资料和图片；4.实验设备：盾构机模型和操作工具。

通过以上教学资源的选择和准备，为学生提供直观、生动的学习材料，帮助学生更好地理解和掌握盾构法相关知识。

五、教学评估本节课的评估方式将包括平时表现、作业和考试三个部分，以全面客观地评价学生的学习成果。

1.平时表现：通过观察学生在课堂上的参与度、提问回答和小组讨论等表现，评估学生的学习态度和理解能力。

2.作业：布置相关的盾构法施工案例分析作业，评估学生对课堂所学知识的应用和理解能力。

3.考试：安排一次闭卷考试，测试学生对盾构法基本概念、工作原理和施工工艺等知识的掌握程度。

讲义公路隧道盾构施工技术一、盾构法工作原理盾构法是暗挖法施工中的一种全机械化施工方法。

它是将盾构机械在地层中推进，通过盾构外壳和管片支承四周围岩防止发生往隧道内的坍塌，同时在开挖面前方用切削装置进行土体开挖，通过出土机械运出洞外，靠千斤顶在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。

二、盾构机分类及适用范围盾构机既是一种施工机具，也是一种强有力的临时支撑结构。

盾构机外形上看是一个大的钢管机，较隧道部分略大，它是设计用来抵挡外向水压和地层压力的。

它包括三部分：前部的切口环、中部的支撑环以及后部的盾尾。

大多数盾构的形状为圆形，也有椭圆形、半圆形、马蹄形及箱形等其他形式。

盾构机按开挖面是否封闭划分，可分为密闭式和敞开式两类；按平衡开挖面土压与水压的原理不同，密闭式盾构机又可分为土压式和泥水式两种；敞开式盾构机按开挖方式划分，可分为手掘式、半机械式和机械式三种。

各类盾构机的适用范围如下：1 .手掘式盾构手掘式盾构是最原始的一类盾构，其构造简单，配备较少，造价低。

盾构顶部有活动前檐以支护上部土体，挖土由人工从上往下进行，每隔2~3m 设一作业平台，可适应各种复杂地层，开挖面可根据地质条件全部敞开，也可采用正面支撑，随开挖随支撑。

施工人员可观察到地层变化情况，遇到桩、孤石等地下障碍物时，比较容易处理，容易进行盾构纠偏，也便于在曲线段施工。

2 .半机械式盾构在手掘式盾构正面装上挖土机械和出土装置，即成为半机械式盾构。

挖土装置有铲斗式、切削式和混合式三种形式。

铲土式适用于黏土和砂砾混合层，切削式适用于硬黏土和硬砂土层，混合式适用于自立性较好的土层，如遇土质坚硬可安装软岩掘进机的切削头子，其适用范围基本上与手掘式盾构一样。

3 .机械式盾构在手掘式盾构的切口环部分，安装与盾构直径大小相同的旋转大刀盘，对土体进行全断面开挖的盾构，称为机械式盾构。

它适用于各类土层,尤其适用于极易坍塌的砂性土层中的长隧道,可连续掘进挖土。

盾构施工课程设计一、教学目标本课程的教学目标是使学生掌握盾构施工的基本原理、方法和应用，能够分析盾构施工中的技术问题和安全风险，提高学生在地铁、隧道等工程领域的实际操作能力。

具体分为以下三个维度：1.知识目标：学生需要掌握盾构施工的基本概念、工作原理、施工工艺和设备组成，了解盾构施工在我国的发展现状和应用前景。

2.技能目标：学生能够运用所学知识分析和解决盾构施工中的实际问题，具备一定的盾构施工项目管理和协调能力。

3.情感态度价值观目标：培养学生对盾构施工行业的热爱和敬业精神，提高学生对工程安全、质量、环保等责任意识的认知。

二、教学内容本课程的教学内容主要包括盾构施工的基本原理、施工工艺、设备应用、项目管理和安全风险分析等方面。

具体安排如下：1.盾构施工的基本原理：介绍盾构施工的定义、发展历程、工作原理和适用范围。

2.盾构施工的设备及工艺：详细讲解盾构设备的组成、功能和施工工艺，包括土仓管理、刀盘控制、姿态调整、盾尾密封等。

3.盾构施工的项目管理：阐述盾构施工项目的、计划、协调、控制和验收等方面内容。

4.盾构施工的安全风险及预防：分析盾构施工中可能出现的安全风险，如地下水控制、土体稳定、设备故障等，并介绍相应的预防措施。

5.盾构施工案例分析：选取具有代表性的盾构施工案例，进行深入剖析和讨论。

三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：教师对盾构施工的基本概念、原理和工艺进行系统的讲解，使学生掌握基础知识。

2.案例分析法：通过分析实际盾构施工案例，使学生学会运用所学知识解决实际问题。

3.讨论法：学生就盾构施工中的关键技术问题进行讨论，提高学生的思维能力和团队协作精神。

4.实验法：安排学生参观盾构施工现场或进行模拟实验，增强学生的实践操作能力。

四、教学资源为了支持教学内容的实施和教学方法的应用，我们将准备以下教学资源：1.教材：选用国内权威、实用的盾构施工教材作为主要教学资源。

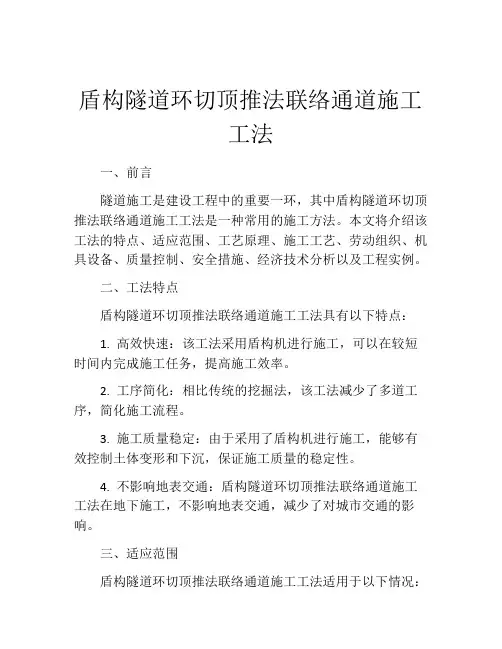

盾构隧道环切顶推法联络通道施工工法一、前言隧道施工是建设工程中的重要一环，其中盾构隧道环切顶推法联络通道施工工法是一种常用的施工方法。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点盾构隧道环切顶推法联络通道施工工法具有以下特点：1. 高效快速：该工法采用盾构机进行施工，可以在较短时间内完成施工任务，提高施工效率。

2. 工序简化：相比传统的挖掘法，该工法减少了多道工序，简化施工流程。

3. 施工质量稳定：由于采用了盾构机进行施工，能够有效控制土体变形和下沉，保证施工质量的稳定性。

4. 不影响地表交通：盾构隧道环切顶推法联络通道施工工法在地下施工，不影响地表交通，减少了对城市交通的影响。

三、适应范围盾构隧道环切顶推法联络通道施工工法适用于以下情况：1. 地下水位较高：盾构隧道环切顶推法可以有效控制地下水的涌入，适用于地下水位较高的区域。

2. 穿越脆弱地层：盾构隧道环切顶推法施工可以减少地表破坏，适用于穿越脆弱地层的地区。

3. 隧道内部环境要求较高：盾构隧道环切顶推法施工工法可以减少噪音和震动，适用于对隧道内部环境要求较高的场所。

四、工艺原理盾构隧道环切顶推法联络通道施工工法的工艺原理是通过盾构机进行顶推，逐步切削土体并运送到隧道尾部。

具体工艺原理如下：首先，将盾构机组放入施工现场，连接起始管片，然后启动盾构机。

盾构机通过刀盘旋转和推进机构推进的方式进行工作。

盾构机的刀盘带有刀具，刀具切割土体后将其送入机器中，经过输送机和螺旋输送机的作用，将土体推送到尾部。

在盾构机推进的同时，预制混凝土管片按照设计要求依次安装，形成联络通道。

五、施工工艺盾构隧道环切顶推法联络通道施工工法包括以下施工阶段：1. 准备工作：选定施工现场，布置工地，并进行必要的地质勘探和设计工作。

2. 盾构机组的组装和调试：将盾构机组放入施工现场，进行组装和调试，确保盾构机的正常运行。

莞惠城际轨道交通项目工程GZH-12标【云山西站～西湖站盾构区间】盾构工程联络通道施工方案广东华隧建设股份有限公司2013年03月14日§1 编制依据 (1)§2 工程概况 (1)2.1联络通道概况 (1)2.2地质情况 (2)§3 施工进度计划 (2)§4 联络通道施工技术要点 (4)4.1施工方案的确定 (4)4.1.1技术方案的确定 (4)4.1.2各个联络通道的施工技术方案应把握的技术要点 (5)4.2盾构隧道的加固 (5)4.2.1隧道的加固步骤和方法 (5)4.2.2主要技术措施 (7)4.3设计图纸超前小导管施工 (7)4.3.1小导管施工工艺流程 (7)4.3.2小导管施工方法 (8)4.3.3小导管注浆抗水强度及效果检验 (8)4.3.4小导管施工要求 (9)4.4通道土方开挖 (9)4.5初期支护 (9)4.5.1钢格栅的加工与安装 (9)4.5.2锚杆施工 (12)4.5.3喷射混凝土 (12)4.6防水施工 (14)4.6.1结构自防水 (14)4.6.2结构附加防水 (15)4.6.3施工缝防水 (16)4.7二次衬砌 (18)4.7.1二次衬砌施工工艺 (18)4.7.2二次衬砌施工方法 (18)§5 废水泵房施工技术要点 (19)§6施工用水、用电、供风、通风、排水、运输和监控测量 (20)6.1施工用水、用电、供风 (20)6.2施工通风、排水 (20)6.3施工运输 (20)6.4监控量测 (20)6.4.1监测目的和要求 (20)6.4.2监测方案 (21)6.4.3监测项目和方法 (21)§7 劳动力组织及施工设备 (22)7.1劳动力组织 (22)7.2施工设备 (24)§8 管理体系 (24)8.1项目管理体系 (24)8.2安全质量管理体系 (25)8.3质量保证措施 (25)§9 施工安全技术措施 (26)9.1安全技术措施 (26)9.1.1施工用电安全保证措施 (27)9.1.2施工机械安全控制措施 (28)9.1.3 消防管理保证措施 (28)9.2 突发事件防范措施 (28)§10 文明施工保证措施 (29)10.1用电线路 (29)10.2机械、车辆管理 (29)10.3治安保卫 (30)10.4监督检查 (30)§11 环境保护措施 (30)11.1施工准备阶段 (30)11.2施工阶段 (30)11.2完工阶段 (31)§1 编制依据本方案是根据：○1中铁第一勘察设计院提供《东莞至惠州城际轨道交通项目西湖~云山西路区间GDK97+966～GDK100+885盾构区间附属结构施工图》；○2该区间地质勘察部分资料和现场情况；○3《高速铁路隧道工程施工质量验收标准》；○4《锚杆喷射混凝土支护技术规范》，结合我司相关工程多年成功经验编写而成。

盾构法联络通道施工工法盾构法联络通道施工工法一、前言盾构法联络通道施工工法是一种在地下空间中进行联络通道建设的工法。

它通过利用盾构机进行地层开挖和支护，使得地下通道的建设更加安全、高效。

盾构法联络通道施工工法具有许多独特的特点和优势，在许多工程中得到了广泛应用。

二、工法特点1. 盾构法联络通道施工工法具有施工速度快的特点。

盾构机使用机械化的方式进行开挖和支护，可以有效地提高施工效率，节约时间成本。

2. 盾构机在施工过程中对地质条件要求较低，适应性强。

它可以适应各种地层情况，包括软土、黏土、砂土、麻石土等，减少了在不同地质条件下切换工法的需要。

3. 盾构法联络通道施工工法具有较高的施工精度。

盾构机通过精确控制开挖和支护过程，能够保证通道的轨迹和线形的精度。

这对于地铁、地下隧道等工程非常重要。

4. 盾构机施工工法可减少地面对交通和环境的影响。

由于盾构机施工在地下进行，可以减少噪音、振动和尘土的产生，对周围居民和环境造成的干扰相对较小。

三、适应范围盾构法联络通道施工工法适用于地下通道的建设，如地铁、地下通道、隧道等工程。

它适用于各种不同地质条件，能够适应不同的施工要求和空间限制。

四、工艺原理盾构法联络通道施工工法是通过盾构机进行地层开挖和支护来完成的。

在施工过程中，盾构机首先进行开挖，通过切削头实现地层的开挖。

在开挖过程中，盾构机使用液压系统控制刀盘前进和切削头的旋转，实现地层的破碎和排土。

同时，盾构机通过螺旋输送机将破碎的地层从盾构机的尾部带出。

随着盾构机的开挖，后方会进行支护工作，通过安装隧道衬砌来保证地下空间的稳定。

盾构机的施工过程中需要保持良好的土压平衡，通过在前端施加与后方土壤的压力平衡，以确保施工过程的稳定和安全。

五、施工工艺1. 盾构机的组装和调试：在施工现场，按照设计要求进行盾构机的组装和调试工作。

包括安装盾构机主体、刀盘、液压系统、电气系统等，并进行系统的测试和调试，确保机器的正常运行。

盾构法结构课程设计一、课程目标知识目标：1. 学生能够理解盾构法的定义、原理及分类；2. 学生能够掌握盾构法的施工流程、关键技术和主要设备；3. 学生能够了解盾构法在国内外隧道工程中的应用案例。

技能目标：1. 学生能够运用所学知识，分析盾构法施工中可能出现的问题及解决方案；2. 学生能够通过小组合作，设计简单的盾构法施工方案，并进行展示和评价；3. 学生能够运用信息技术，收集、整理和分享盾构法相关资料。

情感态度价值观目标：1. 学生对盾构法及其在隧道工程中的应用产生兴趣，培养探索精神；2. 学生在小组合作中，学会尊重他人意见，培养团队合作意识；3. 学生通过了解盾构法在我国基础设施建设中的作用，增强国家自豪感。

课程性质：本课程属于工程技术类课程，旨在让学生了解盾构法的基本知识，培养学生的工程实践能力和团队合作精神。

学生特点：初中年级学生，具有一定的物理、数学基础，对新技术和新工艺感兴趣，喜欢动手实践。

教学要求：注重理论与实践相结合，充分调动学生的主观能动性，鼓励学生积极参与课堂讨论和实践活动。

将课程目标分解为具体的学习成果，以便于教学设计和评估。

二、教学内容1. 盾构法基本概念- 盾构法的定义与原理- 盾构法的分类及特点2. 盾构法施工技术- 施工流程及其关键环节- 主要设备功能与操作- 施工中常见问题及解决方案3. 盾构法应用案例分析- 国内外典型隧道工程案例- 案例分析：技术难点、创新点及启示4. 盾构法施工方案设计- 设计原则与方法- 小组合作设计实践- 方案展示与评价5. 信息技术在盾构法中的应用- 资料收集与整理- 信息技术工具的使用- 成果分享与交流教学内容依据课程目标，结合教材相关章节进行组织。

具体安排如下：第一课时：盾构法基本概念第二课时：盾构法施工技术第三课时：盾构法应用案例分析第四课时：盾构法施工方案设计第五课时：信息技术在盾构法中的应用教学内容注重科学性和系统性，旨在帮助学生全面了解盾构法的相关知识，提高工程实践能力。
