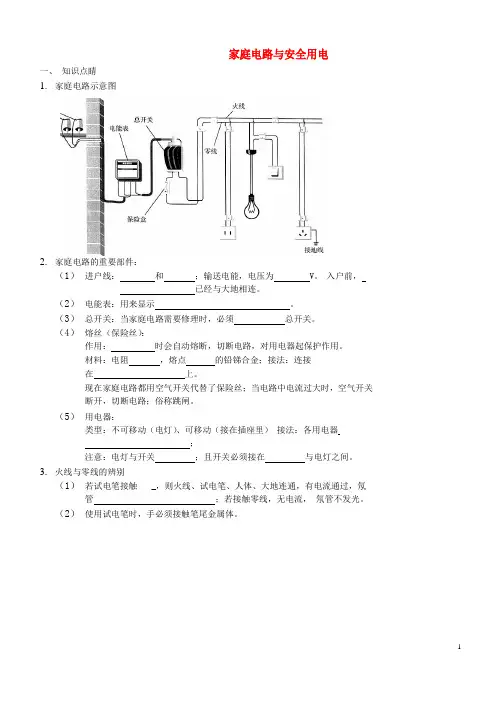

家庭电路与安全用电一、知识点睛1.家庭电路示意图2.家庭电路的重要部件：（1）进户线：和；输送电能，电压为V。
入户前，已经与大地相连。
（2）电能表：用来显示。
（3）总开关：当家庭电路需要修理时，必须总开关。
（4）熔丝（保险丝）：作用：时会自动熔断，切断电路，对用电器起保护作用。
材料：电阻，熔点的铅锑合金；接法：连接在上。
现在家庭电路都用空气开关代替了保险丝；当电路中电流过大时，空气开关断开，切断电路；俗称跳闸。
（5）用电器：类型：不可移动（电灯）、可移动（接在插座里）接法：各用电器；注意：电灯与开关；且开关必须接在与电灯之间。
3.火线与零线的辨别（1）若试电笔接触 _，则火线、试电笔、人体、大地连通，有电流通过，氖管；若接触零线，无电流，氖管不发光。
（2）使用试电笔时，手必须接触笔尾金属体。
4.三线插头和漏电保护器（1）三孔插座：左右上接；三线插头：L：要去接；N 要去接；二者与用电器的电用部分相连；E：要去接；与用电器的相连。
插头插入插孔后，即接入了电源；同时，金属外壳与大地相连。
（2）漏电保护器：当站在地上的人不小心接触了火线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人身起到保护作用。
（当火线与零线上电流不相等时，会切断电路）5.家庭电路中电流过大的原因：（1）；（2）。
6.常见的触电类型：（1）低压触电：单线触电，双线触电；（2）高压触电：电弧触电，跨步电压触电。
7.安全用电的原则：（1）不接触低压带电体，不靠近高压带电体；（2）更换灯泡、搬动电器前应断开电源开关；（3）不弄湿用电器，不损坏绝缘层；（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
二、精讲精练【板块一】家庭电路1.家庭电路的室内电路组成顺序正确的是（）A．电能表，总开关，用电器，熔断器B．总开关，电能表，熔断器，用电器C．电能表，总开关，熔断器，用电器D．电能表，熔断器，总开关，用电器2.将图中的电灯、开关和插座接入家庭电路中。
（一）、家庭电路：1、家庭电路的组成部分：低压供电线（火线零线）、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
3、家庭电路的各部分的作用：⑴低压供电线：①给用户提供家庭电压的线路，分为火线和零线。
火线和零线之间有220L的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为L0L②测电笔：：用途：用来辨别火线和零线［种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
举例：☆测电笔接触火线时，如果观察不到氖管发光，你认为产生这种现象的原因是：（至少填两种可能原因）测电笔氖管已坏；手没有接触笔尾金属体；火线断路。
☆某次检修电路时，发现灯泡不亮，火线零线都能使测电笔发光，可能的原因是：火线完好，零线处有断路，被测段零线通过用电器和火线构成通路。
⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：所标的电压U是：额定电压所标的电流I是：允许通过的最大电流UI是：电能表后能接用电器的最大功率，如果同时使用的家用电器的总瓦数超过这个数值，电能表的计数会不准确甚至烧坏⑶闸刀（空气开关）：①作用：控制整个电路的通断,以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线⑷保险盒：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成②②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③电路符号：■&④连接：与所保护的电路串联，且一般只接在火线上⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。
住宅配电箱接线步骤
家庭安装配电箱的时候，一定要正确接线，才能够保证安全使用，应该如何正确接线？
一、家用配电箱怎么接线
1、家用配电箱接线的时候，首先需要将火线和零线区分开来，要找到漏电开关上面的不同标记。
因为零线用N字母来表示，火线对应的就是L字母。
区分好了之后，再将零线地线火线分组，按照不同的层次来布置。
线路布置的时候，要做到横平竖直。
2、空气开关的配线一般来说都是从左边来布置，配电箱通常是从右边来布置。
还要区分是什么用途的电线，如果是照明或者插座，可以选择1.5平方的电线。
如果是空调的回路，就要选择4平方的电线，而且不同相之间的零线是不能够共用的，在同一个接线端口，不能连接两个以上的电线。
二、家用配电箱怎么分配才合理
1、安装配电箱有两种方式，一种就是明装，可以直接装在墙上，再通过膨胀螺栓固定它的长度。
一般来说埋入要达到75毫米，还要保证有5毫米的一个余量。
总之，要保证安装非常牢固，同时四周不能够有空隙，面板要紧贴着墙面，与墙面接触的部分可以涂上防腐漆。
2、配电箱当中有交流、直流，以及不同的电压，应该有明确的标志，而且要区分开到底是用于哪个供电的。
比如有的是总开关，有的是日用的，或者厨房的、客厅的、卫生间的，电视的、照明的，或者插座的，这些上面都要做出不同的标记，才能够方便使用，后期维修也会更加便捷。
3、配置的时候还需要注意，不能将火线和零线搞混了，一旦接错了，就不会产生电源。
总结：以上介绍的就是家用配电箱应该如何正确接线，同时分配也非常重要，里面有很多的注意事项，要保证接线正确配置达标。
家庭电路与安全用电教案第一章：家庭电路基础知识1.1 电路的概念介绍电路的定义和组成，包括电源、导线、开关、负载等。
解释电路的作用和重要性。
1.2 家庭电路的类型讲解直流电路和交流电路的区别。
介绍家庭电路中常用的是交流电路，并解释交流电的特点。
1.3 电压和电流的基础知识解释电压和电流的定义，并介绍它们的计量单位。
讲解电压和电流的关系，并介绍欧姆定律。
第二章：家庭电路的连接与控制2.1 家庭电路的连接方式介绍串联电路和并联电路的定义和特点。
讲解家庭电路中常见的连接方式，并解释其应用。
2.2 开关与控制介绍开关的种类和作用，包括单控开关和双控开关。
讲解如何正确安装和使用开关，并解释开关与电路的关系。
第三章：家庭电路的配电系统3.1 配电盘的功能和组成介绍配电盘的定义和作用，包括其组成部分如断路器、漏电保护器等。
解释配电盘在家庭电路中的重要性。
3.2 电能表的作用和安装讲解电能表的定义和作用，包括其计量原理和安装位置。
解释电能表在家庭电路中的重要性。
第四章：家庭电器与用电安全4.1 家庭电器的使用与维护介绍家庭电器的正确使用方法和注意事项。
讲解电器维护和保养的重要性，并解释如何进行基本的电器维修。
4.2 用电安全知识讲解家庭电路中常见的安全隐患和预防措施。
介绍如何进行家庭电路的检查和维护，以确保用电安全。
第五章：家庭电路的故障处理与应急措施5.1 家庭电路的故障类型介绍家庭电路中常见的故障类型，如短路、断路、漏电等。
解释故障的原因和危害。
5.2 故障处理与应急措施讲解如何进行家庭电路的故障处理，包括查找故障原因和修复方法。
介绍应急措施，如断电、使用应急开关等，以保障家庭电路的安全。
第六章：家庭电路的节能与环保6.1 节能的意义与方法讲解家庭电路节能的重要性，以及节能对环境保护的影响。
介绍节能的方法，如使用节能电器、合理规划用电时间等。
6.2 智能家居与节能讲解智能家居的概念和作用，以及其在节能方面的优势。
